【电子行业标准(SJ)】 ＤＢ－４４１型电子玻璃技术数据

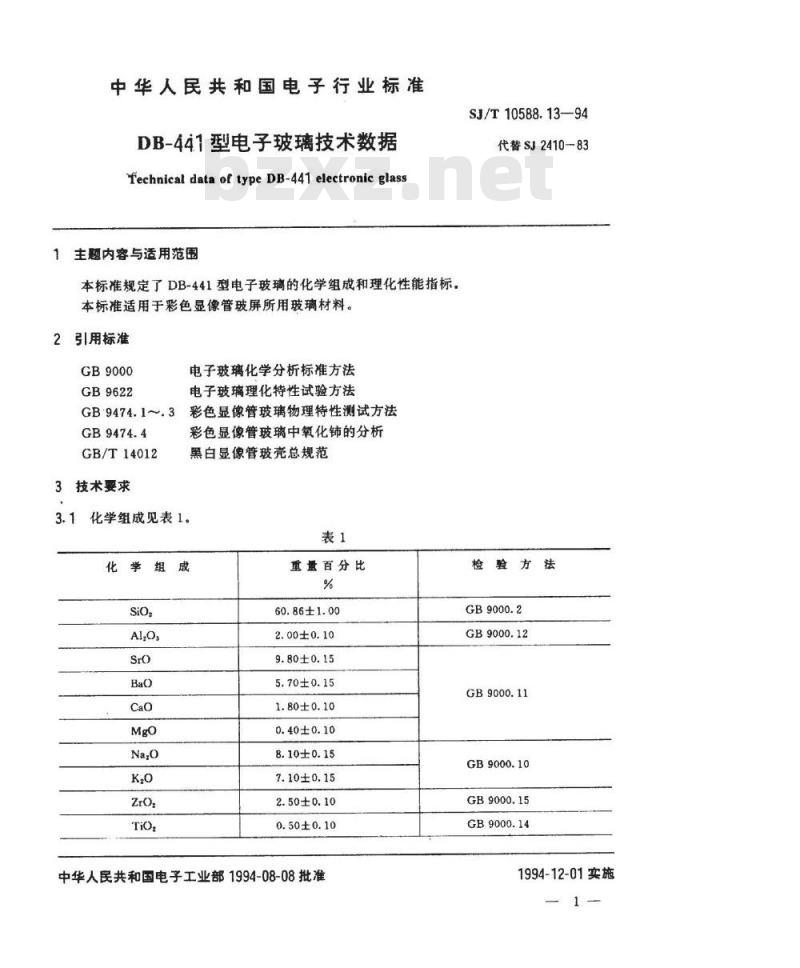

中华人民共和国电子行业标准
DB-441型电子玻璃技术数据
Technical dataof typeDB-441electronicglass主题内容与适用范围
本标准规定了DB-441型电子玻璃的化学组成和理化性能指标。本标准适用于彩色显像管玻屏所用玻璃材料。引用标准
GB9000
GB9622
GB9474.1~.3
GB/T14012
3技术要求
电子玻璃化学分析标准方法
电子玻璃理化特性试验方法
彩色显像管玻璃物理特性测试方法彩色显像管玻璃中氧化铈的分析黑白显像管玻壳总规范
化学组成见表1。
化学组成
重量百分比
60.86±1.00
2.00±0.10
9.80±0.15
5.70±0.15
1.80±0.10
0.40±0.10
8.10±0.15
7.10±0.15
2.50±0.10
0.50±0.10
中华人民共和国电子工业部1994-08-08批准SJ/T10588.13—94
代替SJ2410-83
检验方法
GB9000.12
GB9000.11
GB9000.10
GB9000.15
GB9000.14
1994-12-01实施

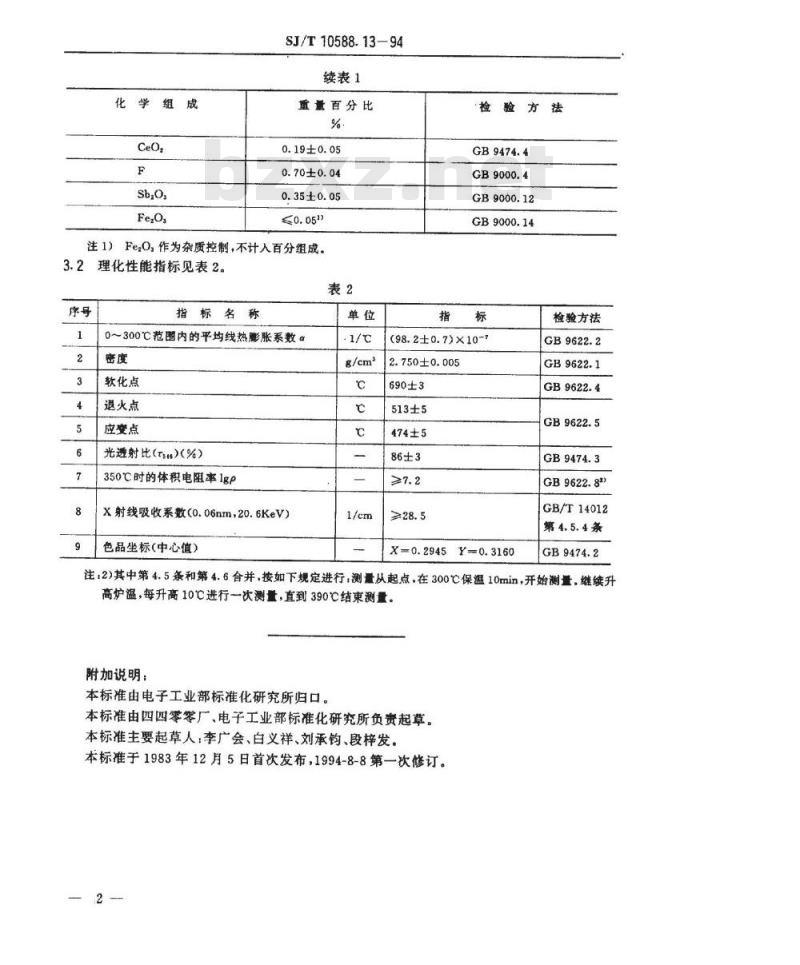

SJ/T10588.13-94
续表1
重量百分比
0.19±0.05
0.70±0.04bzxz.net
0.35±0.05
注1）Fe,O,作为杂质控制，不计入百分组成。3.2理化性能指标见表2。
指标名称
0~300℃范图内的平均线热膨胀系数a密度
软化点
退火点
应变点
光透射比（t5）（%）
350℃时的体积电阻率1gp
X射线吸收系数（0.06nm，20.6KeV）色品坐标（中心值）
检验方法
GB9000.12
GB9000.14
(98.2±0.7)×10-7
2.750±0.005
690±3
513±5
474±5
检验方法
GB/T14012
第4.5.4条
注：2）其中第4.5条和第4.6合并，按如下规定进行，测量从起点，在300℃保温10min，开始测量，继续升高炉温，每升高10℃进行一次测量，直到390℃结束测量。附加说明：
本标准由电子工业部标准化研究所归口。本标准由四四零零厂、电子工业部标准化研究所负责起草。本标准主要起草人：李广会、白义祥、刘承钧、段梓发，本标准于1983年12月5日首次发布，1994-8-8第一次修订。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
