【电子行业标准(SJ)】 ＤＢ－４３５型电子玻璃技术数据

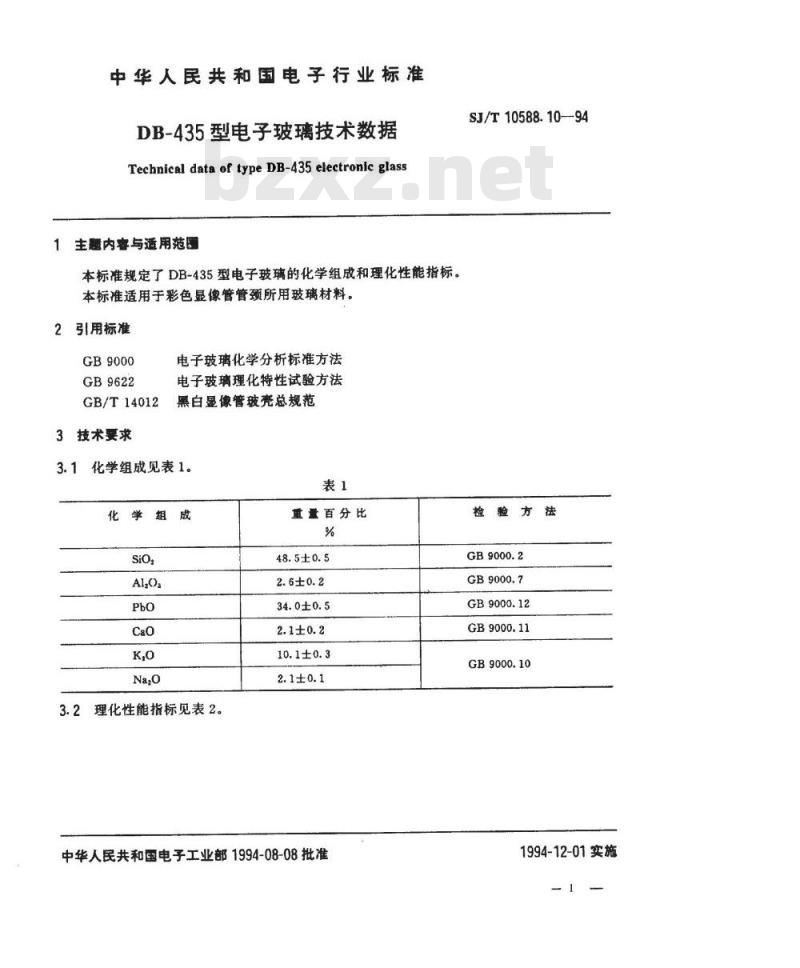

中华人民共和国电子行业标准
DB-435型电子玻璃技术数据
Technical data of type DB-435 electronic glass1主题内容与适用范显
本标准规定了DB-435型电子玻璃的化学组成和理化性能指标。本标准适用于彩色显像管管颈所用玻璃材料。2引用标准
GB9000
GB9622
GB/T14012
技术要求
电子玻璃化学分析标准方法
电子玻璃理化特性试验方法
黑白显像管玻壳总规范
化学组成见表1。
化学组成
理化性能指标见表2。
重量百分比
48.5±0.5
34.0±0.5
10.1±0.3
中华人民共和国电子工业部1994-08-08批准SJ/T10588.10—94
检验方法
GB9000.12
GB9000.11
GB9000.10
1994-12-01实施

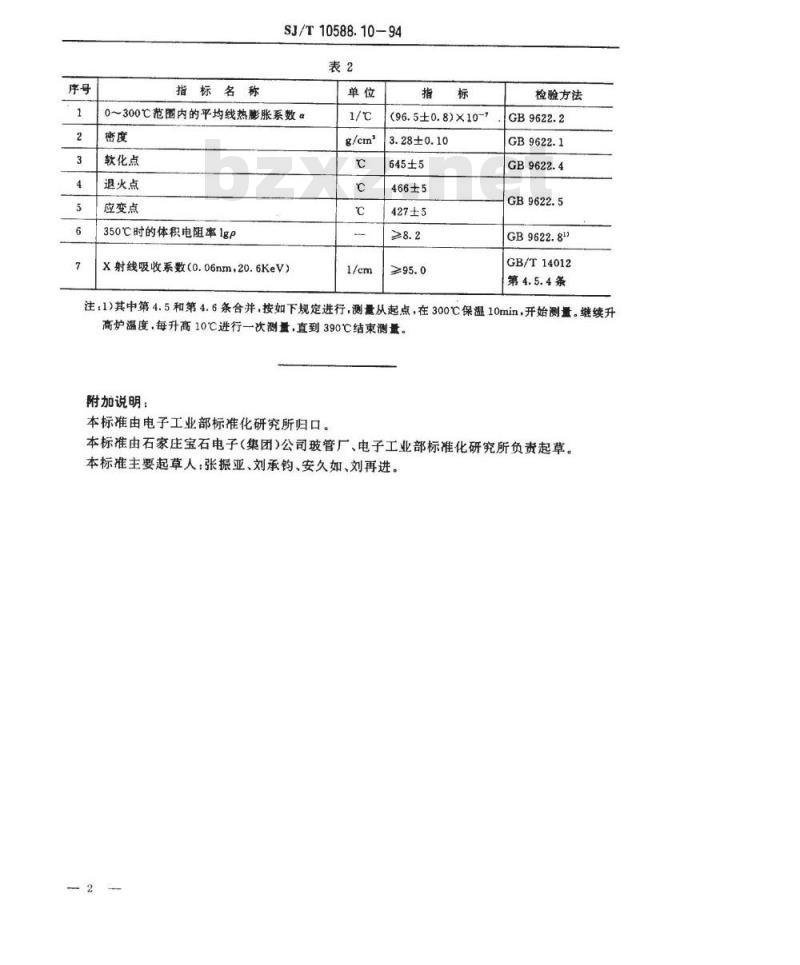

指标名称
SJ/T10588.10-94
0~300℃范围内的平均线热膨胀系数。密度wwW.bzxz.Net
软化点
退火点
应变点
350℃时的体积电阻率igP
X射线吸收系数（0.06nm，20.6KeV）1/℃
(96.5±0.8)×10-7
3.28±0.10
645±5
466±5
427±5
检验方法
GB/T14012
第4.5.4条
注：1）其中第4.5和第4.6条合并，按如下规定进行，测量从起点，在300℃保温10min，开始测量。继续升高炉温度，每升高10℃进行一次测量，直到390℃结束测量。附加说明：
本标准由电子工业部标准化研究所归口。本标准由石家庄宝石电子（集团）公司玻管厂、电子工业部标准化研究所负责起草。本标准主要起草人：张振亚、刘承钩、安久如、刘再进。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
