【电子行业标准(SJ)】 电子玻璃抗冲击强度测试方法

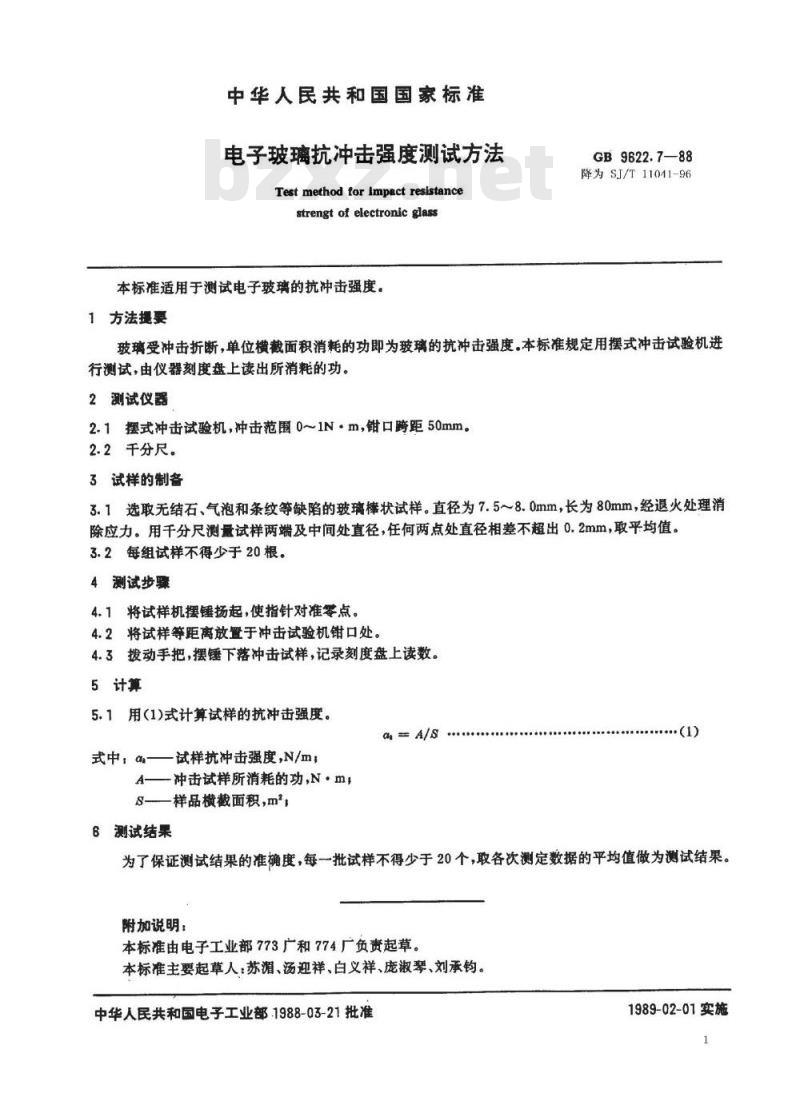

中华人民共和国国家标准
电子玻璃抗冲击强度测试方法bzxz.net
Test method for impact resistancestrengt of electronic glass
本标准适用于测试电子玻璃的抗冲击强度。1方法捷要
GB9622.7—88
降为SJ/T11041-96
玻璃受冲击折断，单位横截面积消耗的功即为玻璃的抗冲击强度.本标准规定用摆式冲击试验机进行测试，由仪器刻度盘上读出所消耗的功。2测试仪器
2.1摆式冲击试验机，冲击范围01N·m，钳口跨距50mm。2.2千分尺。
3试样的制备
3.1选取无结石、气泡和条纹等缺陷的玻璃棒状试样。直径为7.5～8.0mm，长为80mm，经退火处理消除应力。用千分尺测量试样两端及中间处直径，任何两点处直径相差不超出0.2mm，取平均值。3.2每组试样不得少于20根。
4测试步骤
4.1将试样机摆链扬起，使指针对准零点。4.2将试样等距离放置于冲击试验机钳口处。4.3拨动手把，摆锤下落冲击试样，记录刻度盘上读数。5计算
5.1用(1)式计算试样的抗冲击强度。A/S
式中：a——试样抗冲击强度，N/m;A——冲击试样所消耗的功，N·mS-—样品横截面积，m
6测试结果
为了保证测试结果的准确度，每一批试样不得少于20个，取各次测定数据的平均值做为测试结果，附加说明：
本标准由电子工业部773广和774厂负责起草。本标准主要起草人：苏、汤迎祥、白义祥、庞淑琴、刘承钧。中华人民共和国电子工业部1988-03-21批准TTTKKAca
1989-02-01实施
