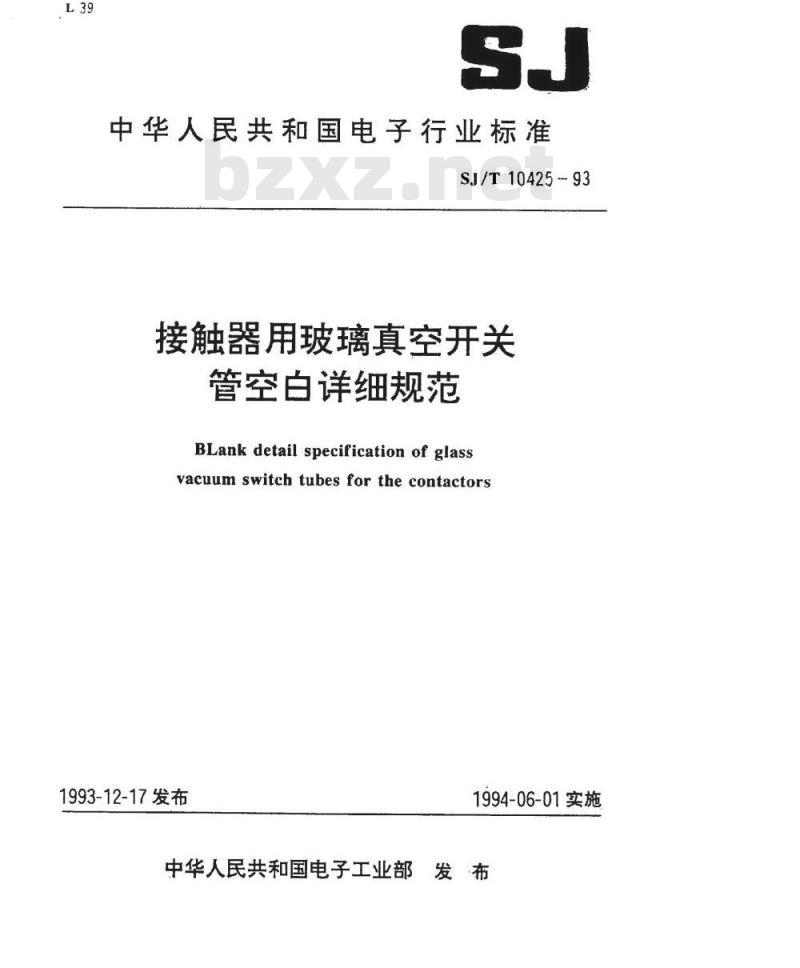

中华人民共和国电子行业标准
SJ/T10425-93
接触器用玻璃真空开关
管空白详细规范
BLank detail specification of glassvacuum switch tubes for the contactors1993-12-17发布
1994-06-01实施

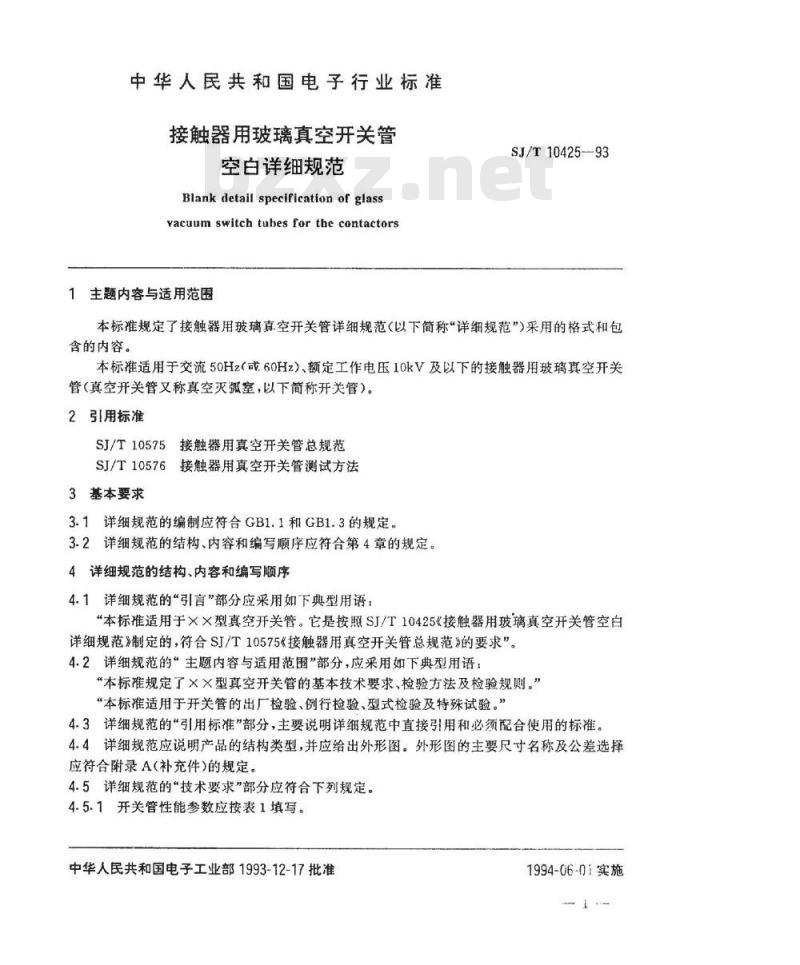

中华人民共和国电子工业部发布中华人民共和国电子行业标准
接触器用玻璃真空开关管
空白详细规范
Blank detail specification of glassyacuumswitchtubesforthecontactors1主题内容与适用范围
SJ/T1042593
本标准规定了接触器用玻璃真空开关管详细规范（以下简称“详细规范”）采用的格式和包含的内容。
本标准适用于交流50Hz（或60Hz）、额定工作电压10kV及以下的接触器用玻璃真空开关管（真空开关管又称真空灭弧室，以下简称开关管）。2引用标准
SJ/T10575接触器用真空开关管总规范SJ/T10576接触器用真空开关管测试方法3基本要求
3.1详细规范的编制应符合GB1.1和GB1.3的规定。3.2详细规范的结构、内容和编写顺序应符合第4章的规定。4详细规范的结构、内容和编写顺序4.1详细规范的“引言”部分应采用如下典型用语“本标准适用于××型真空开关管。它是按照SJ/T10425《接触器用玻璃真空开关管空白详细规范》制定的，符合SJ/T10575《接触器用真空开关管总规范》的要求”。4.2详细规范的“主题内容与适用范围”部分，应采用如下典型用语：“本标准规定了××型真空开关管的基本技术要求、检验方法及检验规则。”“本标准适用于开关管的出厂检验、例行检验、型式检验及特殊试验。”4.3详细规范的“引用标准”部分，主要说明详细规范中直接引用和必须配合使用的标准。4.4详细规范应说明产品的结构类型，并应给出外形图。外形图的主要尺寸名称及公差选择应符合附录A（补充件）的规定。4.5详细规范的“技术要求”部分应符合下列规定。4.5.1开关管性能参数应按表1填写。中华人民共和国电子工业部1993-12-17批准1994-06-01实施
SJ/T10575
SJ/T10425--93

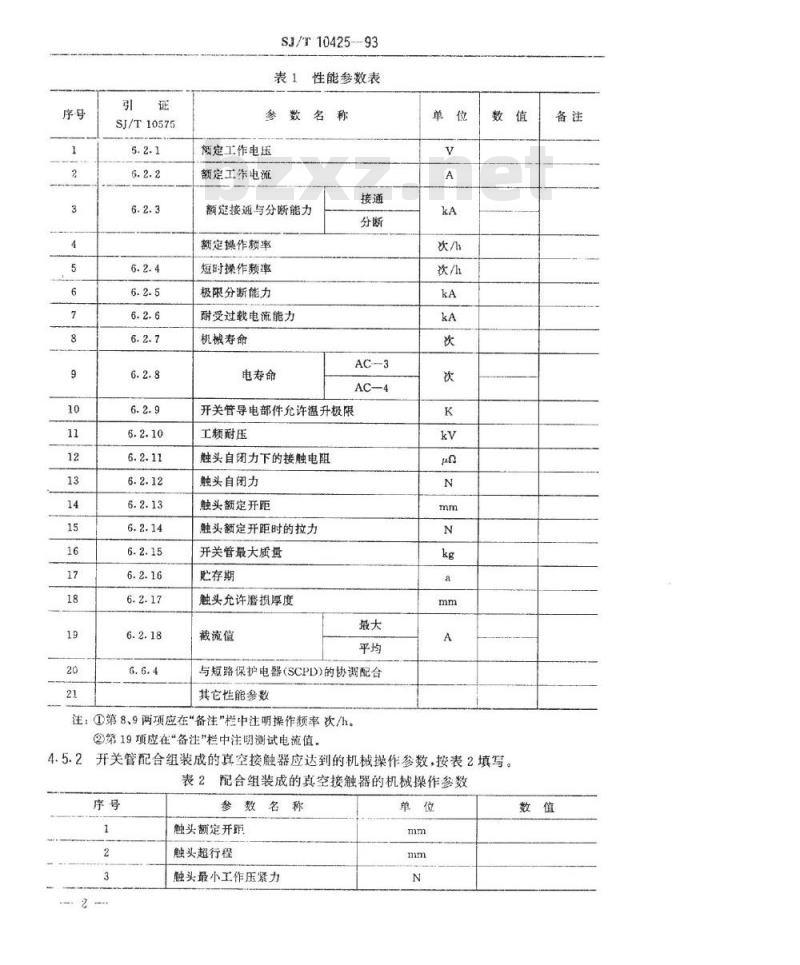

性能参数表
额定工作电压
额定工作电流
额庭接通与分断能力
额定操作频率
短时操作频率
极限分断能力
耐受过载电流能力
机械寿命
电寿命
开关管导电部件允许温升极限
工频耐压
触头自闭力下的接触电阻
触头自闭力
触头额定开距
触头额定开距时的拉力
开关管最大质量
贮存期
触头允许磨损厚度
截流值
与短路保护电器(SCPD)的协调配合其它性能参数
注：①第8、9两项应在“备注\栏中注明操作频率次/h。②第19项应在“备注\栏中注明测试电流值。单位
开关管配合组装成的真空接触器应达到的机械操作参数，按表2填写。4.5.2
表2配合组装成的真空接触器的机械操作参数序号
参数名称
触头额定开距
触头超行程
触头最小工作压紧力
SJ/T10425-93

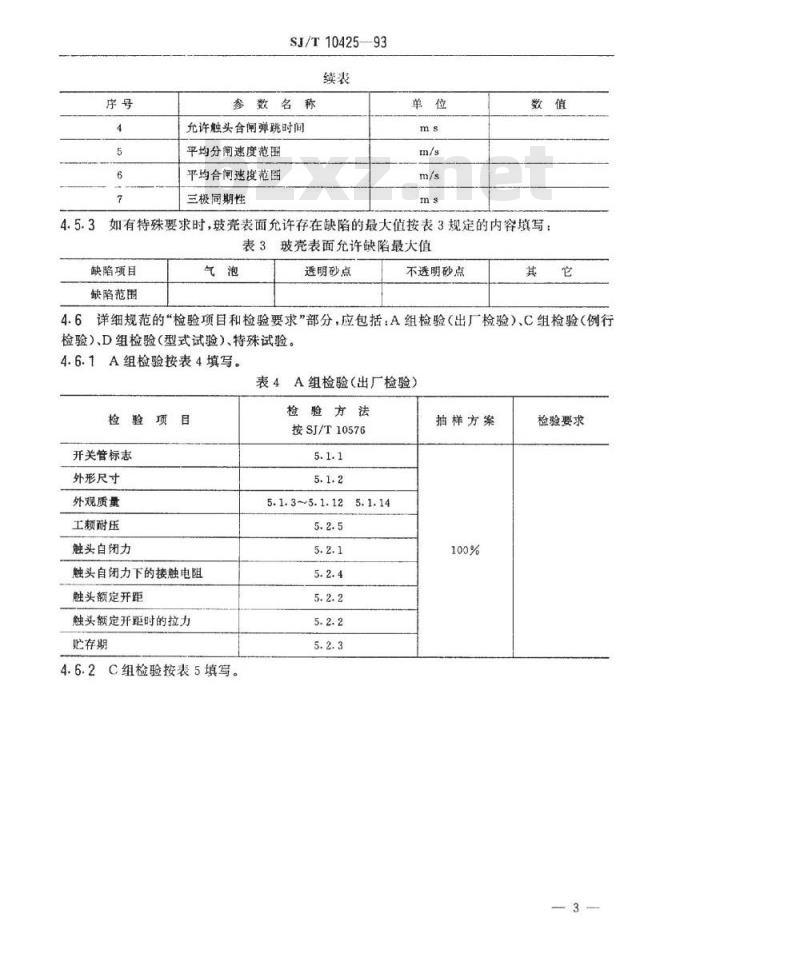

参数名称
允许触头合阐弹跳时间
平均分闸速度范围
平均合闸速度范图
三极同期性
4.5.3如有特殊要求时，玻壳表面允许存在缺陷的最大值按表3规定的内容填写：表3玻壳表面允许缺陷最大值
缺陷项目
缺陷范围
透明砂点
不透明砂点
4.6详细规范的“检验项目和检验要求”部分，应包括：A组检验（出厂检验）、C组检验（例行检验）、D组检验（型式试验）、特殊试验。4.6.1A组检验按表4填写。
表4A组检验（出厂检验）
开关管标志
外形尺寸
外观质量
工颖耐压
触头自闭力
触头自闭力下的接触电阻
触头额定开距
触头额定开距时的拉力
4.6.2C组检验按表5填写。
检验方法
按SJ/T10576
5.1.35.1.125.1.14
抽样方案
检验要求
检验项目
温度变化试验
低温试验
高温试验
振动试验
冲击试验
包装质量试验
SJ/T10425-93

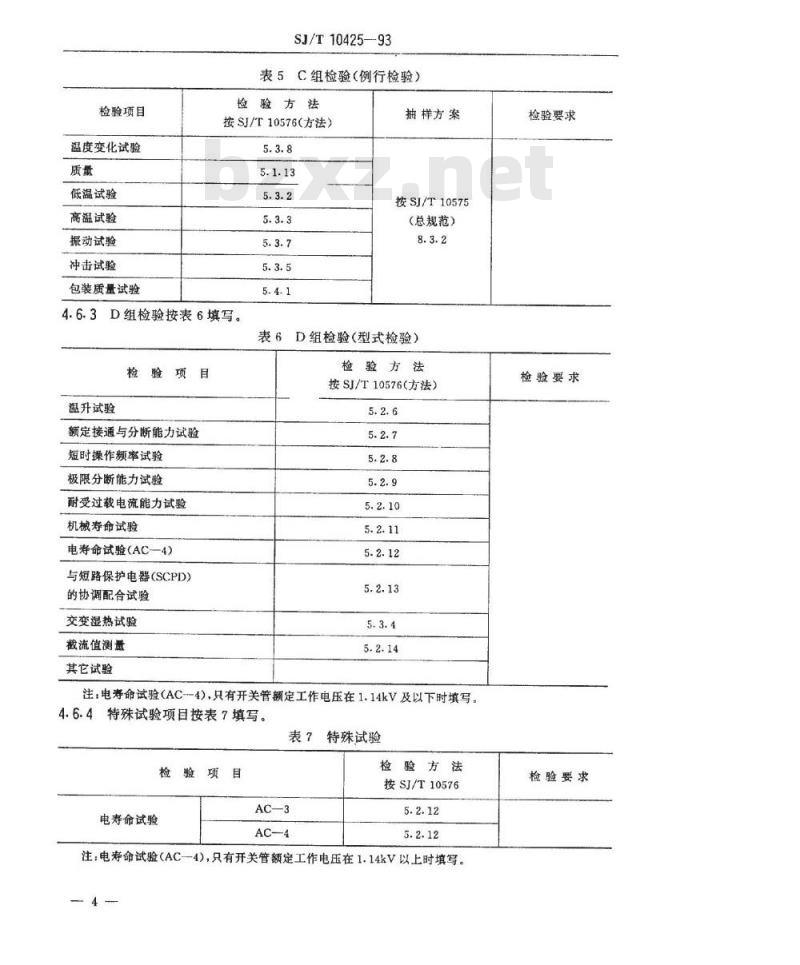

表5C组检验（例行检验）
检验方法
按SJ/T10576（方法）
4.6.3D组检验按表6填写。
抽样方案
按SJ/T10575
（总规范）
表6D组检验（型式检验）
检验项目
温升试验
额定接通与分断能力试验
短时操作频率试验
极限分断能力试验
耐受过载电流能力试验
机械寿命试验
电寿命试验（AC—4)
与短路保护电器(SCPD)
的协调配合试验
交变湿热试验
截流值测量
其它试验
检验方法
按SJ/T10576（方法）
注：电寿命试验（AC--4)，只有开关管额定工作电压在1.14kV及以下时填写。4.6.4特殊试验项目按表7填写。表7特殊试验
检验项目
电寿命试验
AC—3
AC-—4
检验方法
按SJ/T10576
注：电寿命试验（AC--4)，只有开关管额定工作电压在1.14kV以上时填写。检验要求
检验要求
检验要求
最大外径或绝缘壳直径
两安装面间的长度
导电杆配合部分的尺寸
SJ/T10425—93
附录A
主要外形尺寸标注规定
（补充件）
定量公差
动、静端（或动、静导电杆）的同轴度连接螺纹的规格和长度
标志位置
电连接表面粗糙度
注：符号“V”表示“适用”。
附加说明：
本标准由电子工业部电子标准化研究所归口。本标准由国营八二三〇厂负责起草。本标准主要起草人白凤琴、陈春景、刘建柏。VWww.bzxZ.net
公差选择
未注公差
参考尺寸
