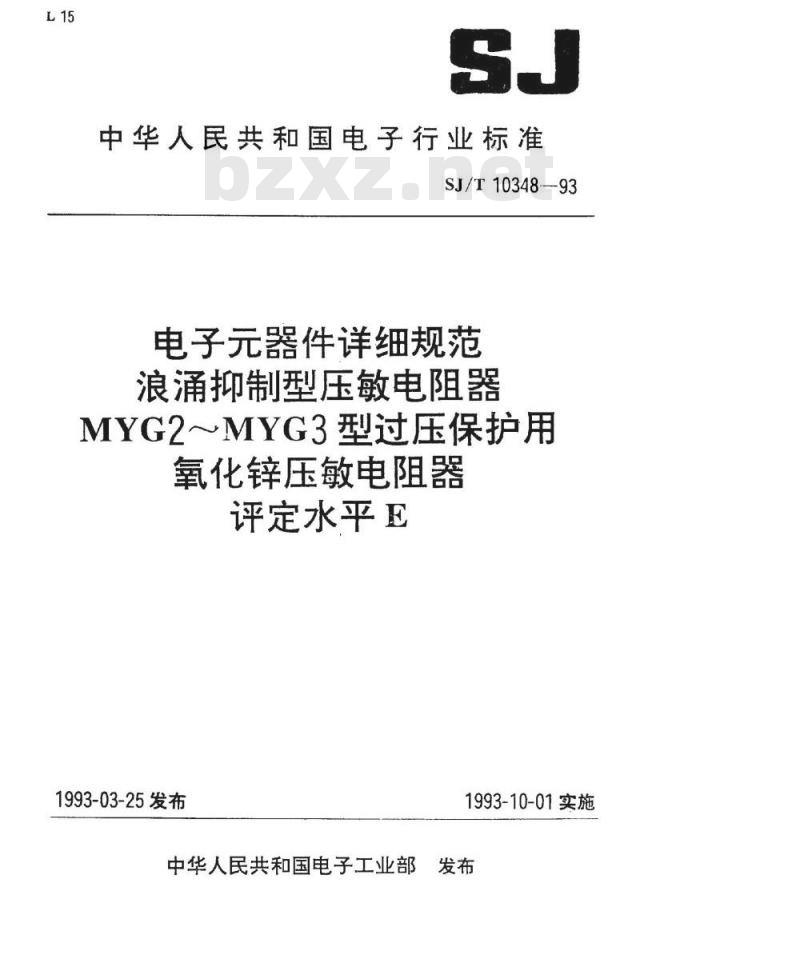

【电子行业标准(SJ)】 电子器件详细规范 浪涌抑制型压敏电阻器 ＭＹＧ２型过压保护用氧化锌压敏电阻器 评定水平Ｅ

中华人民共和国电子行业标准
SJ/T10348--93
电子元器件详细规范
浪涌抑制型压敏电阻器
MYG2～MYG3型过压保护用
氧化锌压敏电阻器
评定水平E
1993-03-25发布
1993-10-01实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准
电子元器件详细规范
浪涌抑制型压敏电阻器
MYG2型过压保护用氧化锌压敏电阻器评定水平E
SJ/T10348—93

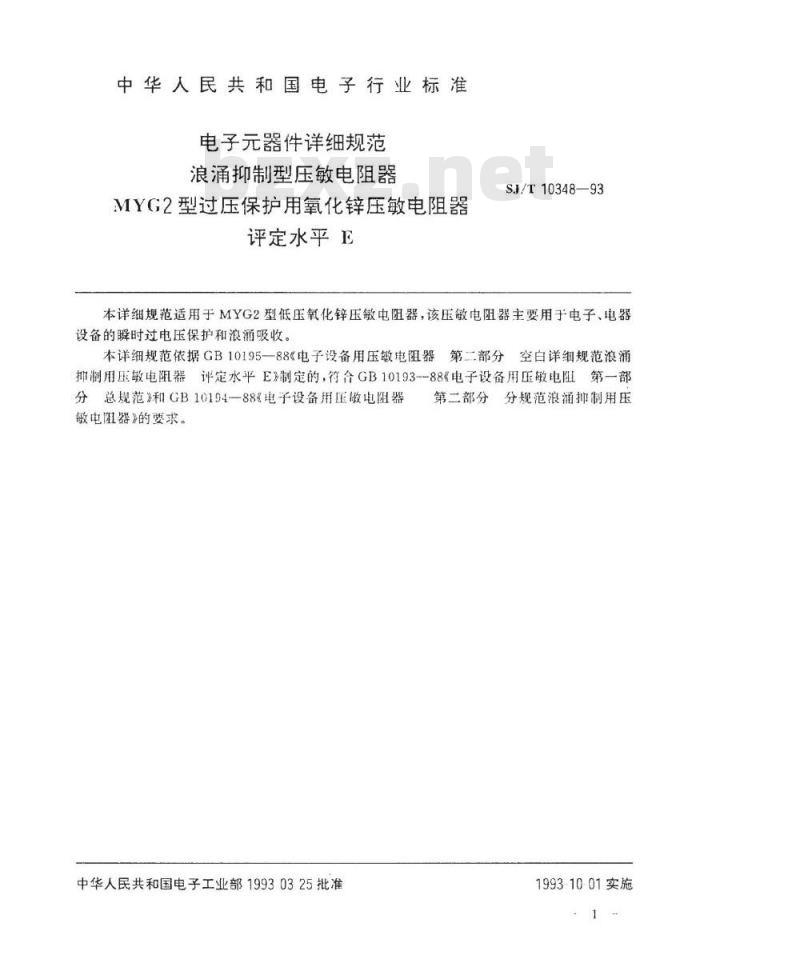

本详细规范适用于MYG2型低压氧化锌压敏电阻器，该压敏电阻器主要用于电子、电器设备的瞬时过电压保护和浪涌吸收。本详细规范依据GB10195-88《电子设备用压敏电阻器第二部分空白详细规范浪涌抑制用压敏电阻器评定水平E》制定的，行合GB10193--88电子设备用压敏电阻第一部分总规范》和GB10194一88《电子设备用压敏电阻器敏电阻器》的要求。
中华人民共和国电子工业部19930325批准第二部分分规范浪涌抑制用压
1993-10-01实施
SJ/T10348-93
中华人民共和国电子工业部

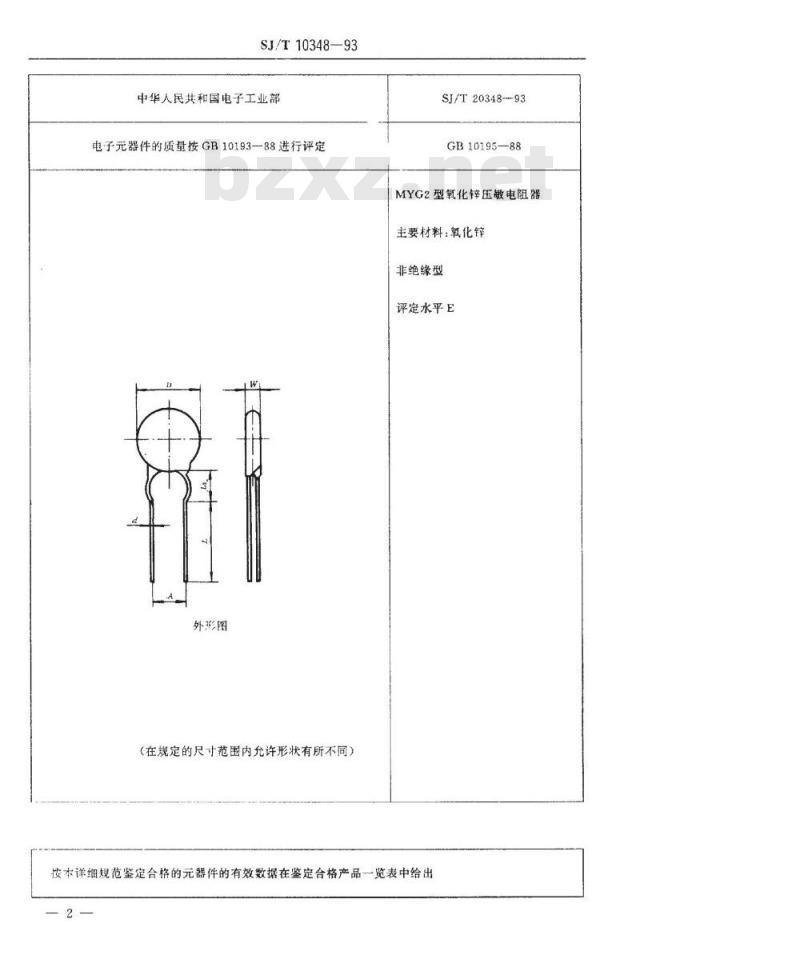

电子元器件的质量按GB10193--88进行评定外形图
（在规定的尺寸范围内允许形状有所不同）SJ/T20348--93
GB10195—88
MYG2型氧化锌压敏电阻器
主要材料：氧化锌
非绝缘型
评定水平E
按本详细规范鉴定合格的元器件的有效数据在鉴定合格产品一览表中给出2
一般数据
1.1推荐的安装方式
电阻器应以正常的方式安装。
SJ/T10348—93
在振动试验中，压敏电阻器主体与安装点之间的距离应为6士1mm。1.2尺寸、额定值租持性

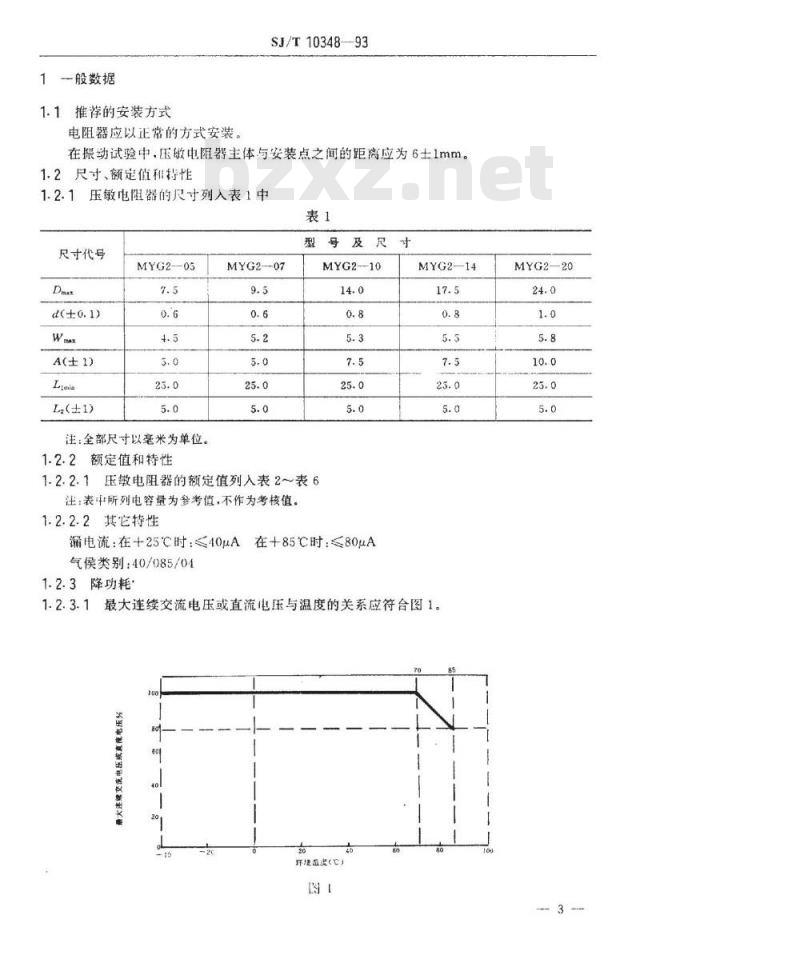

1.2.1压敏电阻器的尺寸列入表1中表1
尺寸代号
A(±1)
L(±1)
MYG2-05
注：全部尺寸以毫米为单位。
1.2.2额定值和特性
MYG2--07
型号及尺寸
MYG2--10
1.2.2.1压敏电阻器的额定值列入表2～表6注：表中所列电容量为参考值，不作为考核值。1.2.2.2其它特性
漏电流：在+25℃时：≤40μA在+85℃时：≤80uA气侯类别：40/085/04
1.2.3降功耗
MYG2-14
1.2.3.1最大连续交流电压或直流电压与温度的关系应符合图1。20
环授盈发（）
MYG2—20
SJ/T10348—93
1.2.3.2最人峰值电流降颜山线参照附录A。1.3有关文件
GB10193电子设备用压敏电阻器第一部分总规范GB10194电子设备川压电阻器第二部分分规范浪涌抑制用压敏电阻器
1.4标志
在压敏电阻器的包装盒上应清断地标明下列内容：a.
最大连续交流电压；
型号或规格：
制造口期；
数量：
制造厂名称或商标：
详细规范代号；
生产许可证代号。

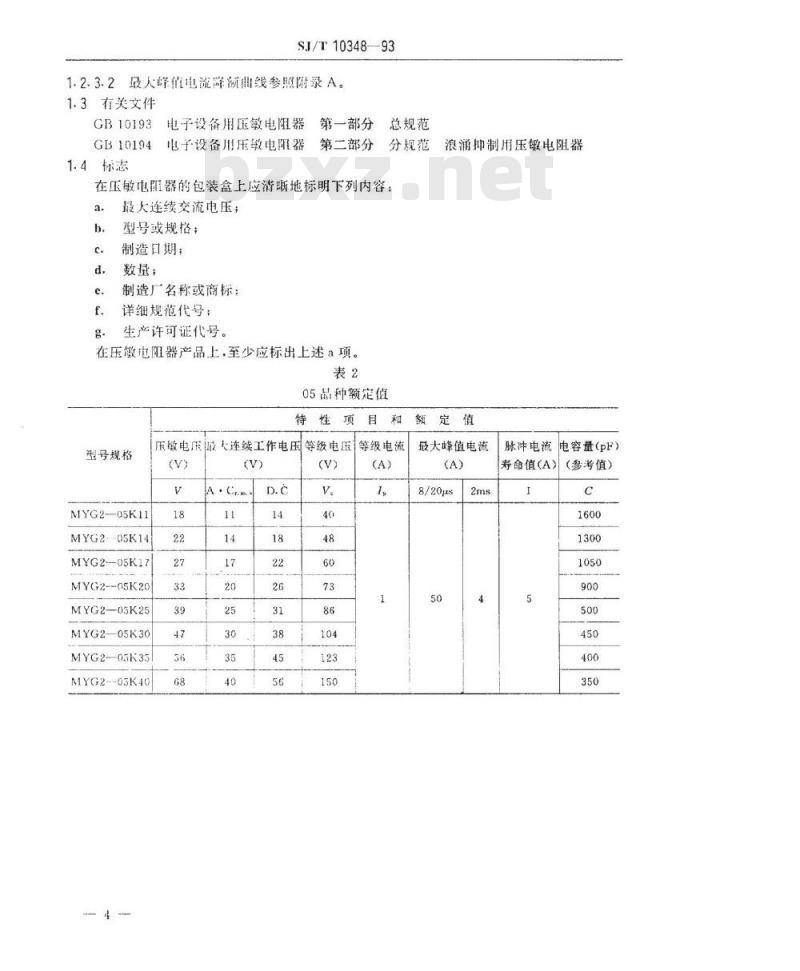

在压敏电阻器产品上，至少应标出上述a项。表2
05品种额定值
型号规格
MYG2---05K11
MYG2-05K14
MYG2--05K17
MYG2--05K20
MYG2—05K25
MYG2—05K30
MYG2-—05K35
MYG2--05K40
压敏电压太连续工作电压等级电压(V)
等级电流
额定值
最大峰值电流
8/20μs
脉冲电流
电容量（pF）
寿命值（A)
（参考值）
型号规格
MYG2—07K11
MYG2-07K14
MYG2--07K17
MYG2—07K20
MYG2--07K25
MYG2--07K30
MYG2--07K35
MYG2-07K40
型号规格
MYG2-10K11
MYG2-10K14
MYG2--10K17
MYG2--10K20
MYG2—10K25
MYG2-10K30
MYG2—10K35
MYG2—10K40
SJ/T10348--93
07品种额定值
压敏电压最大连续工作电压等级电压(v)
等级电流
10品种额定值
压敏电压最大连续工作电压等级电压(vy
等级电流
额定值
最大峰值电流
8/20ps
最大峰值电流
8/20μs
脉冲电流
寿命值（A)
脉冲电流
寿命值（A）
电容量（pF）
(参考值)
电容量（pF）
（参考值）
型号规格
MYG2--14K11
MYG2—14K14
MYG2--14K17
MYG2—14K20
MYG2—14K25
MYG2-14K30
-14K35
-14K40
型号规格
MYG2—20K11
MYG2--20K14
MYG2—20K17
MYG2—20K20
MYG2--20K25
MYG2-—20K30
MYG2—20K35
MYG2-20K40
SJ/T10348—93
14品种额定值
压敏电压最大连续工作电压等级电压(v)
等级电流
20品种额定值
压敏电压最大连续工作电压等级电压(v)
等级电流
额定值
最大峰值电流
8/20μs
最大峰值电流
8/20ps
脉冲电流
寿命值(A)
脉冲电流
电容量（pF）
(参考值)
电容量（pF）
寿命值（A)
(参考值)
1.5订贷资料
SJ/T10348-93
订购本规范的压敏电阻器的订单应以文字或代码的形式列出下列内容：型号规格代号；
最大连续交流电压；
本规范的编号和年代号。
示例：
SJ/T10348-93
本规范编号和年代号
最大连续交流电压
压敏电压偏差K（±10%）
【压敏电阻瓷片直径（05、07、10、14、20mm）型号代号
1.6放行批证明记录
要求提供本记录时，应与制造广协商解决。1.7附加内容（不作检验用）
无附加内容。
1.8对总规范和/或分规范而言，增加或提高严酷度的要求1.8.1高温存放试验
在十125士2℃中，无负荷放置1000h，其后在室温下恢复，恢复时间不少于1h，不大于21。恢复后压敏电阻器应满足下列要求：外观检验：不应有可见损伤，且标志清楚。压敏电压：变化率不大于士5%。等级电压（限制电压）：变化率不超过+20%。1.8.2湿中存放试验
在温度为+40±2℃，温度为90～95%RH中，无负荷放置1000h，其后在室温中恢复，恢复时间不少于1h，不大于2h。
恢复后压敏电阻器应满足下列要求：外观检验：不应有可见损伤，且标志清楚。压敏电压：变化率不大于士5%。等级电压（限制电压）：变化率不超过十20%。1.8.3低温存放试验
在温度为一40士2℃中，无负荷放置1000h，其后在室温中恢复，恢复时间不少于1h，不大于2h。
恢复后压敏电阻器应满足下列要求：SJ/T10348—93
外双检验：不应有可见损伤，耳标志清楚。压敏电压：变化率不大于士5%。等级电压（限制电压）：变化率不大于十20%。1.8.4脉冲电流寿命试验
对样本施加8/20us波，冲击10次，间隔时间10s，电流值见表2～6中“脉冲电流寿命值”，其后在室温中恢复，恢复时间不少于1h，不大于2h，恢复后压敏电阻器应满足下列要求：外观检验：不应有可见损伤，且标志清楚。压敏电压：变化率不大于士10%。等级电压（限制电压）：变化率不大于十20%。注：对1.8.1条～1.8.3条，仅在产品定型时或材料、工艺改变后进行，不作为周期检验项目。2捡验要求
2.1程序
2.1.1鉴定批准程序应符合分规范GB10194第3.2条的规定2.1.2对于质量一致性检验，其试验一览表（表7)包括抽样周期，严酷度的要求，分规范第3.3.1规定了检验批的组成。
注：①除特别指明外，试验项目和性能要求的条款号引自总规范GB10193；②检验水平（IL）和合格质量水平（AQL)选自IEC410《计数检查抽样方法和程序》：③表中：p一—周期、月，
n—样本大小；
c-—合格判定数（允许不合格品数），D-破坏性的;
ND--非破坏性的；
检验水平（1EC410)；
合格质量水平（1EC410)；
①碰憧试验和冲击试验可以互相替代，本规范规定进行碰撞试验；@压敏电压变化以正方向进行评价：DI分组D3分组D6分组只作为一次定型试验考核。表7
条款号和试验项目
（见注）免费标准bzxz.net
A组检验（逻批）
41分组
13.1外规检充
4.3.2标志
A2分组
4.+压微电压
滑电池
试验条件
(见注①）
（见注②）
性能要求
（见注）
按4.3.1条
标志清楚，并符合
本规范1.4条规定
按本规范1.2.2
条规定
条款号和试验顶目
(见注①）
A3分组
4.3.3尺寸
B组检验（逐批）
B1分组
4.10引出端强度
4.11可焊性
4.21标志抗溶剂性
B2分组
等级电压（限制电
条款号和试验项目
（见注①）
C组检验（周期）
C1分组
4.5最大峰值电流
SJ/T10348—93
续表？
试验条件
见注①）
应使用1/20mm量规
拉力：按4.10条
曲：（引出端总数的
一半）
扭转：（引出端总数的
另半）
外观检查
压电压
方法1.槽焊法
槽温：235±5℃
浸溃时间：2士0.5s
漫渍深度：距电阻器
本体20.smm
a.溶剂按EC68-2-45
的3.1中选用
b.试验方法（擦拭）
c.擦拭材料：药绵
外观检查
等级电流表见表2
～表6
续表7
试验条件
（见注）
以8/20ms波在一个
方向上冲击2次，间隔
5分钟（按表2~表6的
（见注）
样本大小和合格
判定数（见注）
性能要求
（见注?）
按本规范1.2.1
条规定
尤可见损伤
变化率≤士5%
焊料应在不超
过2s内流合
标志应清楚
不超过本规范
表2～表6的等
级电压值
性能要求
(见注?）
条款号和试验顶目
(见注①）
C2分组
4.5最大峰值电流
C3A分组
（C3分组中的7只样
4.7电容量
4.12耐焊接热
4.22元件抗溶剂性
建变化
SJ/T1034893
续表7
试验条件
（见注①）
电流）
2h>恢复时间>1h
外观检查
等级电压（限制电压）
压敏电压变化
以2m方波在一方
向上冲击10次每
次间隔二分钟
（按表2~表6的电流）
2h>恢复时间>1h
外观检在
等级电压（限制电压）
压敏电压变化
f-1kHz
信号电平≤IV..
零编值
方法：1A
持续时间.3s
浸溃深度，距基座平
面2-85mm
恢复时间>1
外观检查
a.溶剂接IEC68-2-45
中3.1选用
b.试验：方法2（不擦
e.恢复时间4h
外观检查
0、：下限炎别温度
：活：上限类别温度
+85℃
其五个循环，每个段
阻温度下放置30min
外观检查
压敏电压变化
样本大小和合格
判定数（见注③）
性能要求
（见注）
光可见损仿
变化率≤+20%
无可见损伤
变化率≤+20%
≤±10%
按本规范1.2.2.1
条规定
无可见损伤
无可损伤
无可见损伤，
条款号和试验项目
见注，
C3B分组
（：分组中号外的G
只作品
1.15碰净
(:3A分组和C3B分
组的全部样品）
4.17气额序
循环湿热试验
DU第一个循环
C4分组
4.20上限类别温度
SJ/T10348--93
续表7
试验条件
见注）
碰撞次数：4000
加速度：390m/s
外观检查
额率范围：10~55Hz
探幅：0.7mm或加速度
98m/s（取较小者）
总持续时间：6h
循环次数：10
外观检查
压敏电压变化
温度：+85℃
持续时间：16h
一个循环时间：24h
温度：+55℃
持续时间：2h
外观检查
压敏电压变化
温度：+35℃
施加电压：75%的最大
连续交流或最大连续
直流电压
试验时间：1000h
分别在48h.500h和
1000h时测量
压敏电压变化
等级电压（限制电压）
（在1000h时测量）
外观检查
样本大小相台格
判定数（见注③）
性能要求
（见注①）
无可见损伤
无可见损伤
无可见损伤
标志清楚
≤±10%
无可见损伤
标志清楚
