【电子行业标准(SJ)】 导电橡胶连接器和按键总规范

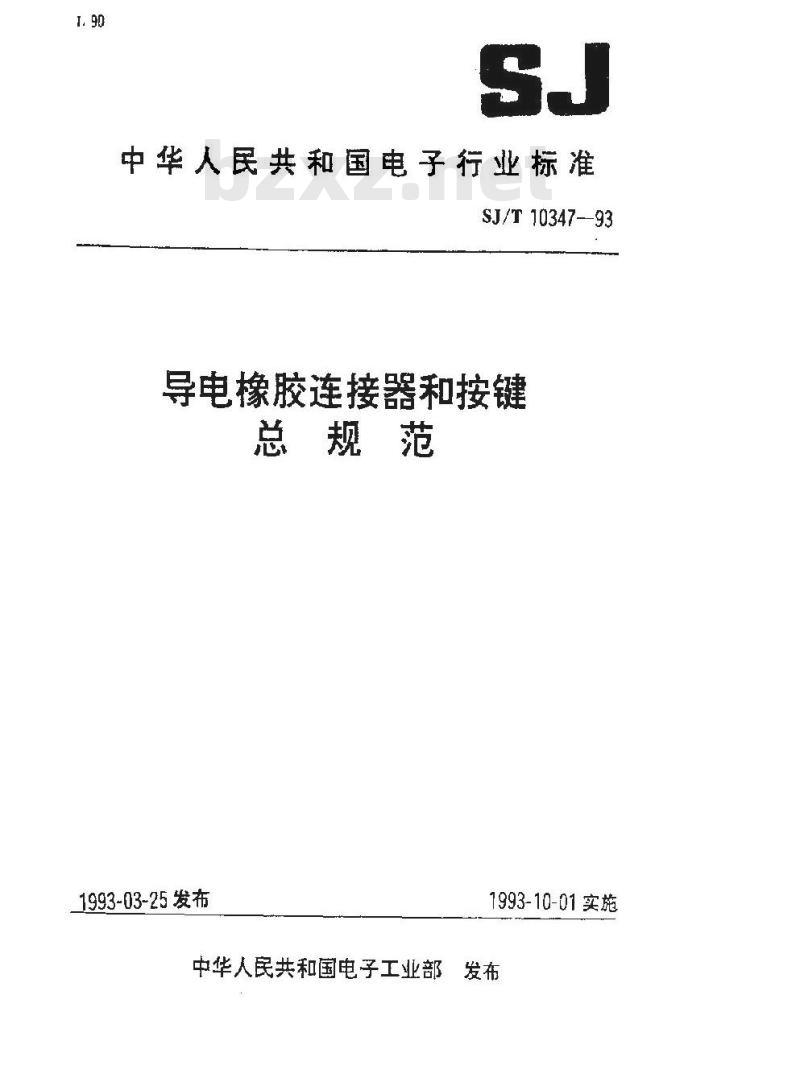

中华人民共和国电子行业标准
SJ/T 10347--93
导电橡胶连接器和按键
总规范
1993-03-25发布
1993-10-01实施

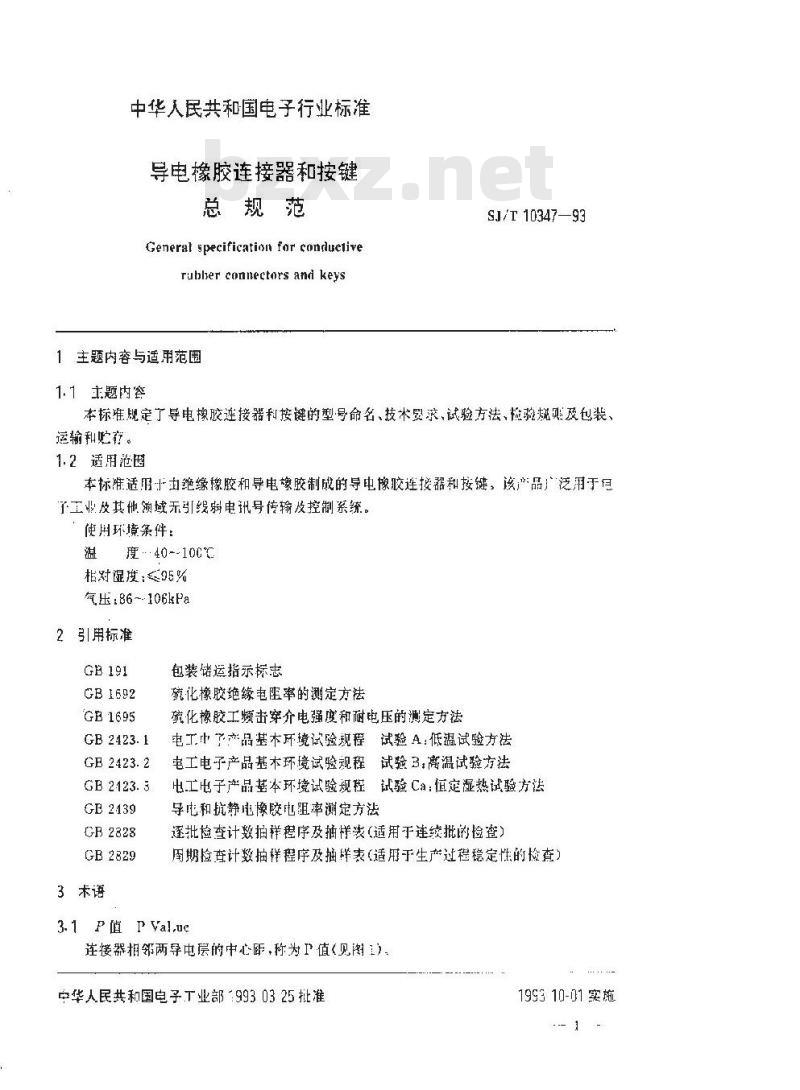

中华人民共和国电子工业部发布中华人民共和国电子行业标准
导电橡胶连接器和按键
总规范
General specification for conducliverubher connectors and keys
1主题内容与适用范围
1.1主题内窖，
SJ/T 10347—93
本标准规定了导电橡胶连接器利按键的型号命名、技术婴求，试验方法、验规贴及包装、运输和贮存。
1.2适用范图
本标准适用由绝缘橡胶和导电橡胶制成的导电橡胶连授器和按键，该产品广泛用于目了工业放其他领域无引线弱电讯导传输及控制系统。使用环境条件：
温度40--10c℃
指对湿度;≤95%
气压：86~106kPa
2引用标准
GE 191
GB1692
GB1695
GB 2123. 3
GB 2139
GB2328
GB 2829
3未语
包装储运指示标忠
筑化橡胶绝缘电座率的测定方法化橡胶工频击穿介电强度和耐电压的测定方法电工子产品基本环境试验规程试验A：低温试验方法电工电子产品基本环境试验视程试验B：高温试验方法电工电子产品基本环境试验规程试验Ca：值定湿热试验方法导出和抗静电像胶电阻率测定方法逐批检查计数拍样程序及抽样淡（适用于连续批的捡查）固期检查计数抽样程序及抽群表（适用于生产过程稳定性的尬查）3.1 P值 PVal,uc
连接器相邻两导电层的中心距，称为！值（见率1)中华人民共和国电子T业部：9930325批准1993 10-01 实施

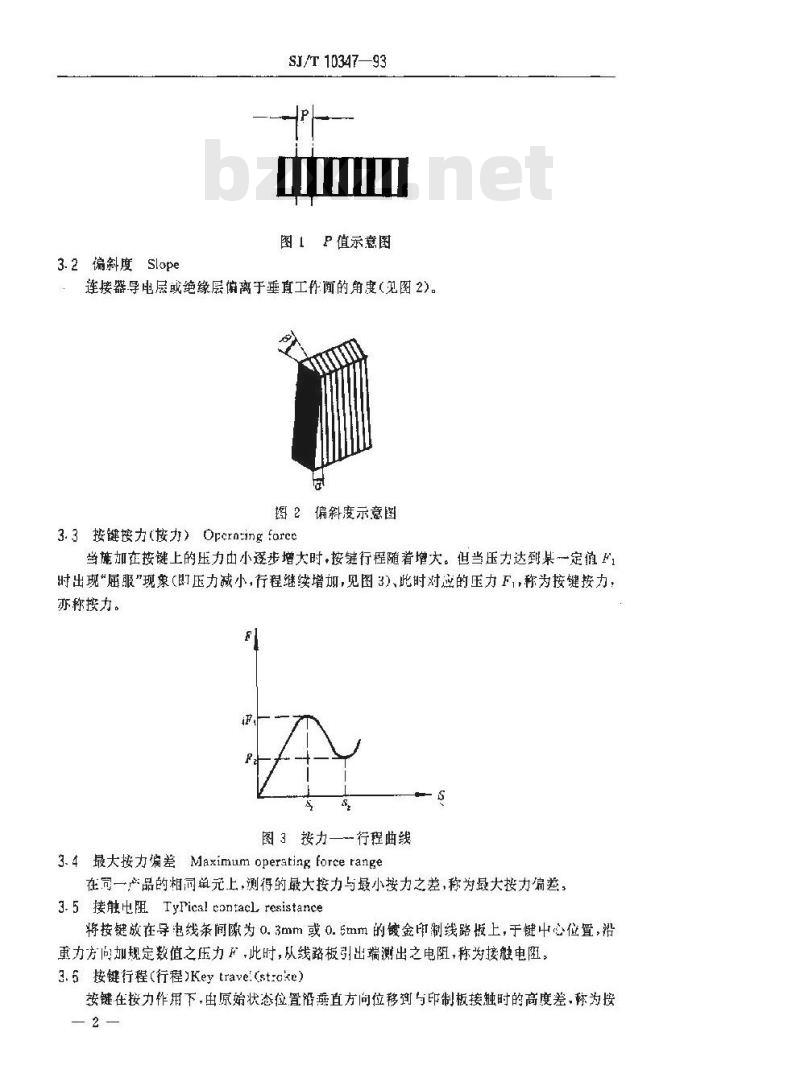

3.2 偏斜度 Slope
SJ/T 10347—93
图1P值示意图
连接器导电层或绝缘层偏离于垂真工作面的角度（见图2)。图2偏斜度示意图
3.3按键按力（按）Orcrningfarc当施加在按键上的压力由小逐步增大时，按键行程随着增大。但当压力达到某一定值F时出现“屈服\现象（即压力减小，行程继续增加，见图3)、此时对应的压力F，称为按键按力，亦称按力。
图3按力—行程曲线
3、4最大按力偏差Maximumoperatingforcetange在可一产品的相而单元上，测得的最大接力与最小按力之差，称为最大按力编差，3.5 接触电阻TyPical contaelresistance将按键放在导电线条间隙为0.3mm或0.Etmm的镀金印制线路板上，于键中心位置，沿重力方问加规定数值之压力F此时，从线路板引出端测出之电阻，称为接触电阻：3.5按键行程（行程）Keytrave.(st:oke）按键在按力作用下，由原始状态位置沿直方向位移到与印制板接独时的高度差，称为按2
健行程，亦称行程。

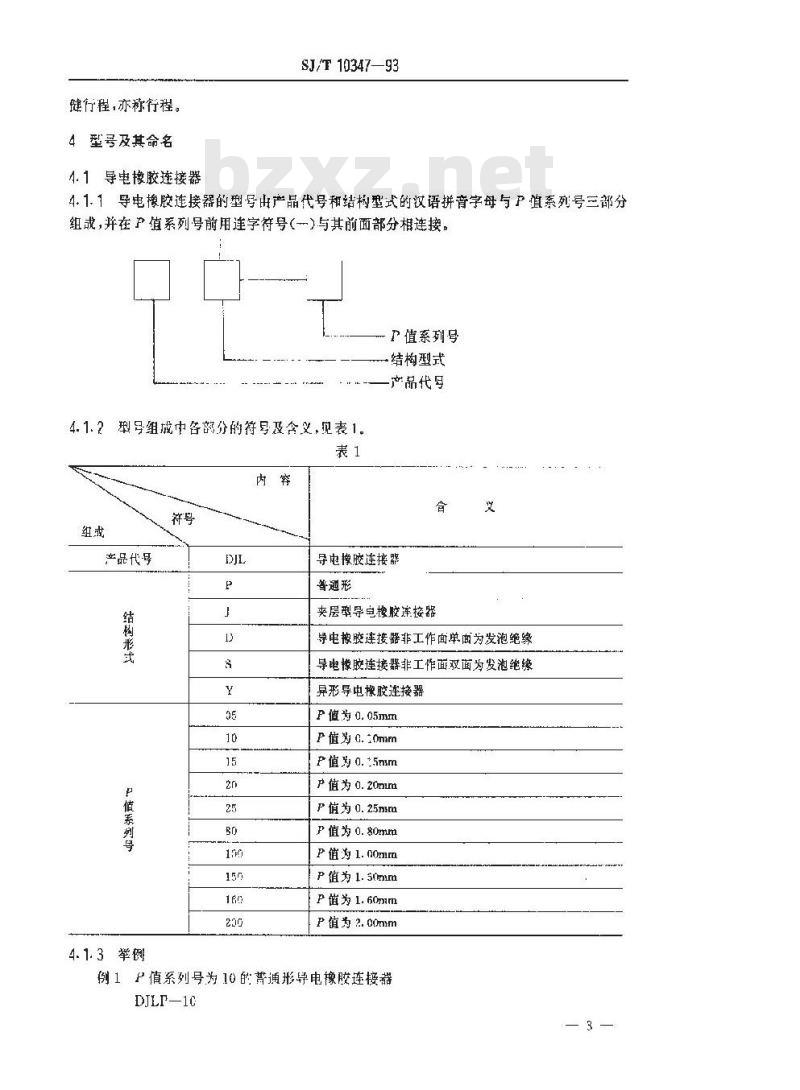

4型号及其命名
4.1导电橡胶连接器
SJ/T 10347—93
4.1.1导电橡胶连接器的型号出产品代号和结构型式的汉语拼育字母与P值系列号三部分组或，并在F镇系列号前用连字符号（一）与其前面部分相连接值系列号
-结构型式
产品代号
4.1.2型号组戒中各部分的符号及含义，见表1。表1
产品代号
结构形式
P做系列号
4.1.3举例
导电橡胶连接器
普通形
夹层型导电橡胶连按器
导电橡胶连接器非工作面单面为发泡绝象导电橡胶连接器非工作面双面为发泡绝缘异形导电橡胶连接器
P值为0.05mm
P值为 0. :0mam
P值为0.25mm
产值为 0. 20mum
P值为 0. 25mm
P值为 0. 80rnrm
P值为1. 0omm
P值为 1. 50mm
P值为1.60mm
P 值为 2. 00mm
例1P值系列号为10的普通形导电橡胶连接器DJLP-1C
SJ/T 10347--93
例2P值系列号为25的非工作面单面为发泡绝缘的导电橡胶连接器。DILD—25

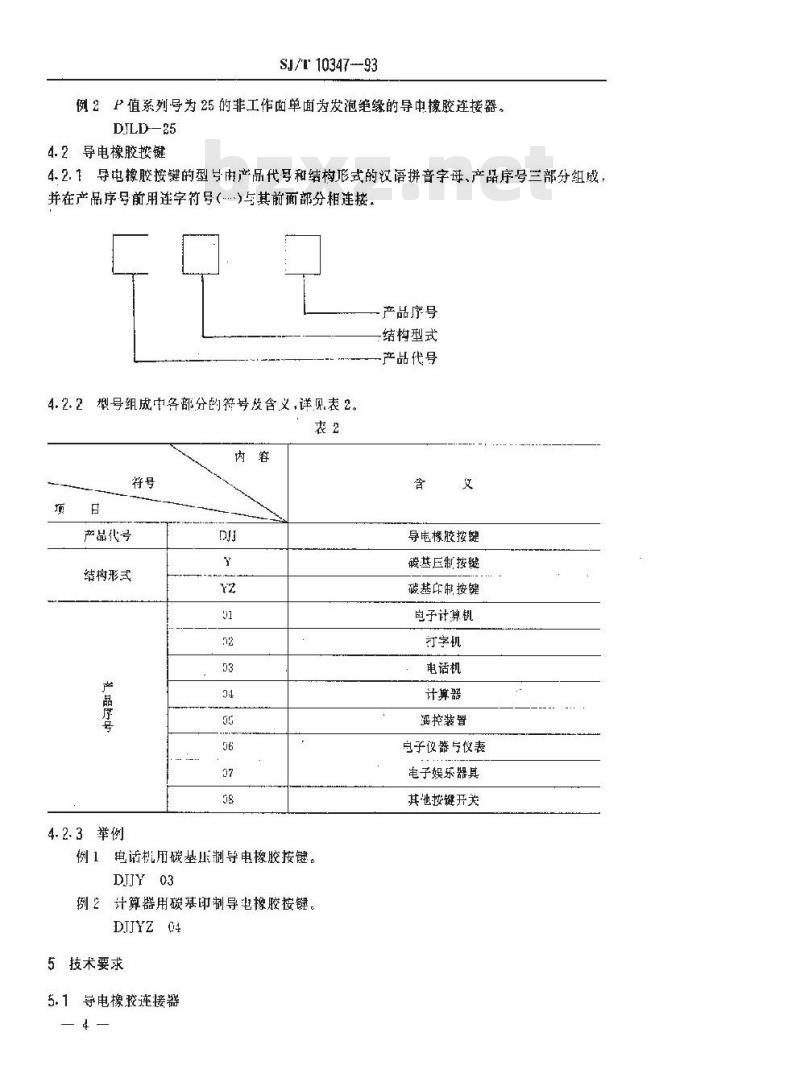

4.2导电橡胶按键
4.2.1导电橡胶按键的型号由产品代号和结构形式的汉语拼音字母、产品序号三部分组成并在产品序号前用连字符号（…)与其前面部分相连接，-产品序号
结构型式
产品代号
4.2.2型号组成中各部分的符号含义，详见表2。2
产品代号
结构形式
产品序号
4.2.3举傻
例1电话机用碳基止制导电擦胶按键DJY03
例2计算器用碳基印制导港橡胶按键。DJJYZ04
5技术要求
5.1导电橡胶连接器
导电橡胶按链
髋基压制按
碳基印制按键
电子计算机
订字机
电话机
计算器
控装置
电子议器与仪表
电子娱乐器具
其他按键开关
5.1.1 外观
SJ/T 10347—93
5.1.1.1连接器表面应光滑平整，无气泡、砂眼、刀痕、无缺崩和凸边等现象，各线条应均匀，颜色应-致。
5.1.1.2导电层或绝缘层不得断路和短路。5.1.2尺寸及偏差
5.1.2.1P值系列号及其允许偏差，见表3。表3
P值系列号
公称P
充许偏差
当不使用表3规定系列时，P值系列号=公称P值×100100
5.1.2.2连接器的外形图如图4，外形尺寸偏差应符合表1规定。图4连接器外
遍斜度
公欧尺寸
24. 1~50. 0
50. 1~-155. 0
100. 1~200. ±
0. 4～3. 门
5.1.3导电层体积电阻率不得大于6Q*cm。5.1.4绝缘层体积电阻率不得大于10-cm。5.1.5最大使用电流密度不得大于2.5mA/mm。5.2导电橡胶按键
5.2.1外观
充让偏差
+0.05<发泡型为±0.10)
按键应表面平整、光洁，无沾污和无汽泡，针孔，飞边、缺口及机械杂质，色涤应一致。导电触点应形状完整，无缺口、包边和杂质。5
SJ/T 1034793
字行，字迹应清楚、完燃不脱落，并无老刺和针限。5.2.2寸及俯差
按键尺寸及篇差垃符合去5规定，表5之外的偏差和外形结构由供需双方协商确定、裁5
公称尺寸
>:0~·23
1>20~35
?30~45
>40~59
充许偏差
寻电触点的直径一般成采用下列规定的尺寸系列：更2.0：2.5：3.0，更3.5吨4.0：±4.5；5.0$5.0和58.0
5.2.3按键按力
按键按力及其嫔差和最大按力偏差应符合表6规定。表6
按键按力
0. 40-~0. 85
0. 70~ 1. 00
1.05~1.50
1. 55~ 2. 00
2. 05 ~ 3. Co
3.05-~1.50
5.2.4接触电阻
士心40
按力偏差
碳基压制按键的接触电阻应不人于1500。磷基印制按键的接触电阻应不大于1500，5.2.5绝缘电乳
按键绝缘基片的绝缘电应不小于1×1035.2.6绝缘强度
大接力偏萃
按键的绝缘基片在50Hz、500V的正弦交流电压下1nin，应无飞弧和击穿现象。5.2.7寿命
碳基瓜谢按键经按压1×10°欧，碳基印制触点按压15方次后，绝缘基片不得开裂、被摄，按力变化应不大于10%：导电触点不应从绝缘基片上脱落：压制按键接触电阻不得大二2000；印制钟点电阻不应大于7002。外观应符合5.2.1条的要求。5.3连接豁和按键失章
产品应按用广要求进行热失重或捕提失重试验。6
5.3.1热失重
S.I/F 10347—93
产品经2C0C、24h后,其失重率不得大于1%，5. 3. 2抽提失重
产品用异丙醇在常温下抽提2h后,其失重率不得大于 3.5。5.4连接器和按键的高湿、恒定湿热和低温要求。5.4.1高温
试样在 100=2 ℃下,放置 2h 后,应分别符合 5. 1. 3、5. 1. 5 和 5. 2. 3 及 5. 2. 4 条的规定。5.4.2恒定湿热
试样在 40+2°℃,相对显度 93一2%下,放置 96l1,经 2h孩复后,应分别符合 5. 1. 3、5. 1. 5和5.2.3及5.2.4条的规定
5.4.3低温
试样在一40士3'C下,放置 2l1,经 2h 嵌复后,应分别符合 5. 1. 3. 5. 1. 5 和 5. 2. 3 及 5, 2. 4条的规定。
6试验方法
6.1导电橡胶连接器
6.1.1外观用5倍放大镜进行观察，6. 1. 2 尺寸测量用精度为 0. 001mm的工具显微镜,将连接器于白由状态放在工作台二,测量其长度、宽度、高度、户值及偏斜度。6.1.3导电层体积电阻率测试，按GB 2439的规定进行。6.1.4绝缘层体积电阻率测试，按GB1692的规定进行。6.1.5电流密度的测试
6.1.5. 1测试仪表
1.5级电压表;
h.1.5级电流表；
0～13V可调直流电源：
半导体点温计,1级。
6.1.5.2测试及计算接图5将试群连接在级上，加0,98N的力，通以按式（1)计算的电流值，通电时闻1omin，连接器溢升不得超过200cS
式中,——电流密度,mA/mm
『—电流，mA；
S-导电橡胶连接器被测部分面积，mm。+(1)
6.2导电橡胶按键
6. 2.1外观wwW.bzxz.Net
S/T 1034793
图5电流密度测试示意图
按键外观，用目潮法行捡查
6. 2.2 尺寸
按键在宜由状态下，用精度为0.001mm的T具显微镜进行测量。6.2.3按键按力
用精度为0.01N的荷重测定仪进行测量，并读出相应的按力值。6. 2. 4 按触电阴
将按键置于导电线条问欧为0.5am（当导电触点直径小于3mm时，线间隙为0.3mm）的出整的镀金印制线路板，（导线尺寸与间隙尺寸相同）于键中心位置，除最人按力外，沿重力方向另加0.5N的力，用精度为2.5级的电阻测量仪，从印制线路板引出端进行测量。6.2.5绝缘电阻
绝缘申阻按GB1692规定进行测量。6.2.6绝缘强度
绝缘强度按GB1695地定进行测量6.2.7寿命
按键寿命，在专用的按斥寿命仪上进行测量。作用力应等于最大按键力，按压频率为2--5次/s，
6.3失重试验
6. 3. 1 热失重
将已知质量为W（准确至0.01g）的产品置于2GG℃鼓风干燥籍中24h，取出后冷却至室温称重为W，。按式(2)计算其热失重率W。-Wi× 100%
热失重率曲
6.3.2抽提失重
（2）
将已知质量为W。<准硫军0.001g)的试样置于异丙醇(分析纯)中，常温抽提2h后取出，在常温下待异丙醇探发后称至恒重（两次称量间隔为30min）为W。按式<3)计算其抽提失重率。
拍提失重率=\W×100%
SJ/T 10347—93
6.4连接器和按继的高温、恒定湿热和低温试验6.4.1高温试验
按GB2423.2规定，将试样效入试验箱内，箱温从室温开始，按0.7～1.0/min的半均速率上升，逐渐升温至100士2℃，当温度稳定后，搁置2h，然后按U.7～1.0C/min的平均速率降低箱温至正常试验大气条件，恢复2h后进行测试。若试样上有结露或水珠，待消失后再进行测试。
6.4.2恒定湿热试验
按GB2423.3规定，将试样放入试验箱内，将箱温调到40土2C，当达到规定温度后再加湿度，并在相对湿度为 93±2%下搁置 96h。再将箱内的相对湿度在 0.5h内降低到 75±3%，然后在0.5h内把箱温调到正常试验大气条件，恢复2h后进行测试，若试样上有结露或水珠，待消失后再进行测试。
6. 4. 3低温试验
按GB2423.1规定，将试样放入试验箱内，试验箱温度按0.7~1.0C/min的乎均速率下降到：40士3℃，当温度稳定后，摘置2h.然后按0.7~~1.0℃/min的平均速率，将试验箱的温度上升到正常试验条件，恢复2h后进行测试。若试样上有术珠或结露，待消失后再进行测试。6.4.4试验顺序
5.4.1～6.4.3案所规定的试验顺序，依次为高蕴、热、低温。7检验规可咖
7.1产品检验分为交收检验和例行检验，检验由生产厂质量检验部门或由上级指定的质量检验部门进行。
7.2捡验批
由相同原材料，在相同工艺条件下生产的相间规格、相同尺寸，并一次提交检验的产品为一个检验批。
7.3检验分类
本标准规定的检验分为：
a.交收检验：
b.例行检验。
7.3.1交收检验
交收检验按GB2828中一般检查水平！，正常检查一次样方案进行。交收捡验的项目及合格质量水平AQL值应符合表？规。9
检验项目
尺寸及候差
妾健按力
接触电阻
寻电层传积电率
SJ/T 10347 -- 93
性能要求
的章茶号
注：持殊要求，供需双方协商确定。7.3.2例行检验
试验方法
的章条号
连接器
连续生产情况下，每年应进行一次例行检验.当产品设让、主要原材料、工艺等有重大更改或生产设备进行大修后，亦应进行例行检验例行检验的样品应从交收检验合格的产品中随机抽取,抽样方案按GB 2829中摊别水平1的一饮抽样方案进行，判定数组为(0,1)。检验项目及不合格质量水平RQL值应符合表8规定。表8
检验项目
绝缘电阻
绝缘强度
绝缘层积电阻率
最大使用电疏密度
高温、恒定湿热和低湿
性能要求
的章条号
注:绝缘电阻和绝缘度按 GB 1692 及 GB 1695 的规定进行取样,试验方法
的章条号
在经交收检验合格的产品中随机抽取10只样品，按6.2.7条进行寿命试验，所有受试样品应符合5.2.7条的规定。
例行试验不合格，则该产品应停止交付，同时，应分析原因，采取措施，消除抵病，直至检验合格后，才能恢复交付。
经过例行检验的样品，不得作为合格品交付使用。根据使用方的要求，可提供例行检验的试验报告。
8标志、包装、运输、跑荐
SJ/T 10347—93
81产品用塑料分装，用热合机封口，并使产品在袋内处下自由状态。袋内应有产品合格证，并应理明：产品名称、级别、型号、数量及生产日期、检验员印章。B2外包装用专用纸板箱，惑塑料缩织袋，并用塑料打包带打包，外包装应注明：生产厂厂名、商标、产品名称、标准号、级别、型号、数量、出厂目期、收货单位等。外包装应有符合GB191规定的“防火”、“怕湿\的相应标志。8.3允许使用各种运输工具运输，在运输过程中不应受到重压，B.4产品应贮存在干燥通风、无酸性、验性及其它有害气体的库房内自由放置，堆放层数不宜过多。
附加说明：
本标准由电子工业部标准化研究所归口，木标准由电子工业部标雅化研究所、挂林漓江无线电厂、上海双吉导电元件厂和湖北老河口市橡胶导电体厂负责起草。
本标准土要起草人：廖瑞文、陈其禄、冯源清、扬煊华、李素劳等。 -
