【电子行业标准(SJ)】 负荷开关用玻璃真空开关管空白详细规范

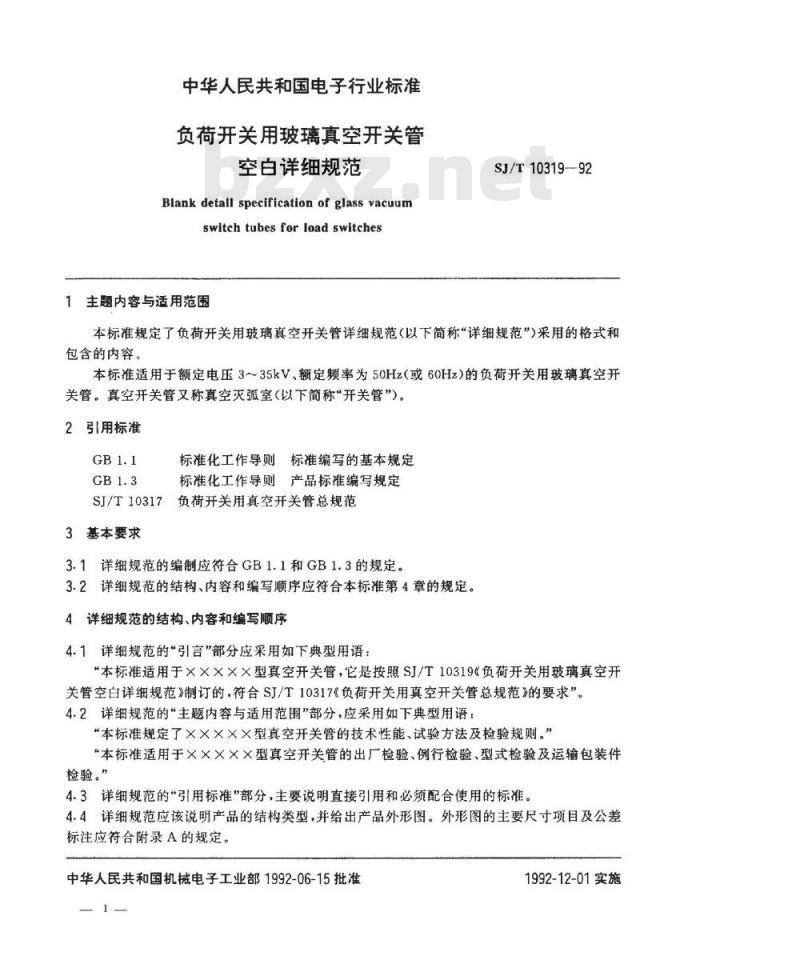

中华人民共和国电子行业标准
负荷开关用玻璃真空开关管
空白详细规范
Blankdetail specificationof glassvacuumswitchtubesforloadswitches
1主题内容与适用范围
SJ/T10319-—92
本标准规定了负荷开关用玻璃真空开关管详细规范（以下简称“详细规范”）采用的格式和包含的内容。
本标准适用于额定电压3~35kV、额定频率为50Hz（或60Hz）的负荷开关用玻璃真空开关管。真空开关管又称真空灭弧室（以下简称“开关管”）。2引用标准
标准化工作导则标准编写的基本规定标准化工作导则产品标准编写规定SJ/T10317负荷开关用真空开关管总规范3基本要求
3.1详细规范的编制应符合GB1.1和GB1.3的规定。3.2详细规范的结构、内容和编写顺序应符合本标准第4章的规定。4详细规范的结构、内容和编写顺序4.1详细规范的“引言”部分应采用如下典型用语：*本标准适用于×××××型真空开关管，它是按照SJ/T10319《负荷开关用玻璃真空开关管空白详细规范》制订的，符合SJ/T10317《负荷开关用真空开关管总规范》的要求”。4.2详细规范的“主题内容与适用范围”部分，应采用如下典型用语：“本标准规定了××××型真空开关管的技术性能、试验方法及检验规则。”“本标准适用于×××××型真空开关管的出厂检验、例行检验、型式检验及运输包装件检验。”
4.3详细规范的“引用标准”部分，主要说明直接引用和必须配合使用的标准。4.4详细规范应该说明产品的结构类型，并给出产品外形图。外形图的主要尺寸项目及公差标注应符合附录A的规定。
中华人民共和国机械电子工业部1992-06-15批准1
1992-12-01实施
SJ/T10319-92

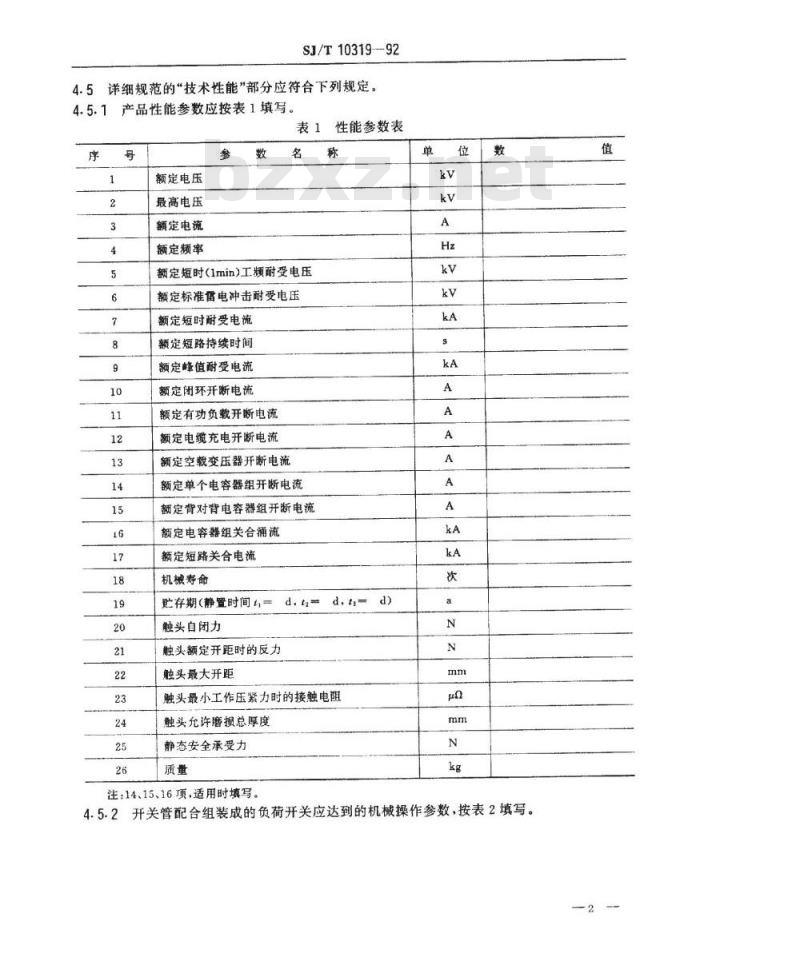

4.5详细规范的“技术性能”部分应符合下列规定，4.5.1产品性能参数应按表1填写序
额定电压
最高电压
额定电流
额定频率
表1性能参数表
额定短时(1min)工频耐受电压
额定标准备电冲击耐受电压
额定短时耐受电流
额定短路持续时间
额定峰值耐受电流
额定闭环开断电流
额定有功负载开断电流
额定电缆充电开断电流
额定空载变压器开断电流
额定单个电容器组开断电流
额定背对背电容器组开断电流
额定电容器组关合涌流
额定短路关合电流
机械寿命
贮存期（静置时间=
触头自闭力
触头额定开距时的反力
触头最大开距
触头最小工作压紧力时的接触电阻触头允许磨损总厚度
静态安全承受力
注：14、15、16项，适用时填写。4.5.2开关管配合组装成的负荷开关应达到的机械操作参数，按表2填写。2
SJ/T10319---92
表2配合组装后负荷开关的机械操作参数参
额定开距
触头接触行程
平均合闸速度
平均分闻速度
触头最小工作压紧力
触头合闸弹跳时间
三极同期性
多断口负荷开关同极中各断口间的同期性注：第8项参数适用时填写。
如果对玻壳表面的缺陷有特殊规定，缺陷的最大值按表3填写。4.5.3
表3玻壳表面允许缺陷最大值
缺陷项目
缺陷范围
透明砂点
不透明砂点
4.6详细规范的“检验项目和检验要求”部分，应包括：A组检验（出厂检验）、C组检验（例行检验)、D组检验(型式检验）。
4.6.1A组检验按表4填写，
表4A组检验
检验项目
外形尺寸
玻壳表面缺陷
额定短时(1min)工频耐受电压
贮存期
4.6.2C组检验按表5填写。
试验方法
按SJ/T10317
检验水平
检验要求
符合SJ/T10317
6.1.4~6.1.6要求
符合SJ/T103179.1要求
符合产品外形图
低温试验
高温试验
恒定湿热试验
温度变化试验
冲击试验\
振动试验”
触头自闭力的测试
触头额定开距时的反力的测试
触头最大开距的测试
触头最小工作压紧力时接触电阻的测试静态安全承受力的测试
质量的测试
注：1）如适用时填写。
4.6.3D组检验按表6填写。
长期工作时的发热试验
额定绝缘水平试验
额定峰值耐受电流，额定短时耐受电流和额定短路持续时间试验
关合和开断试验
机械寿命试验
SJ/T10319-92

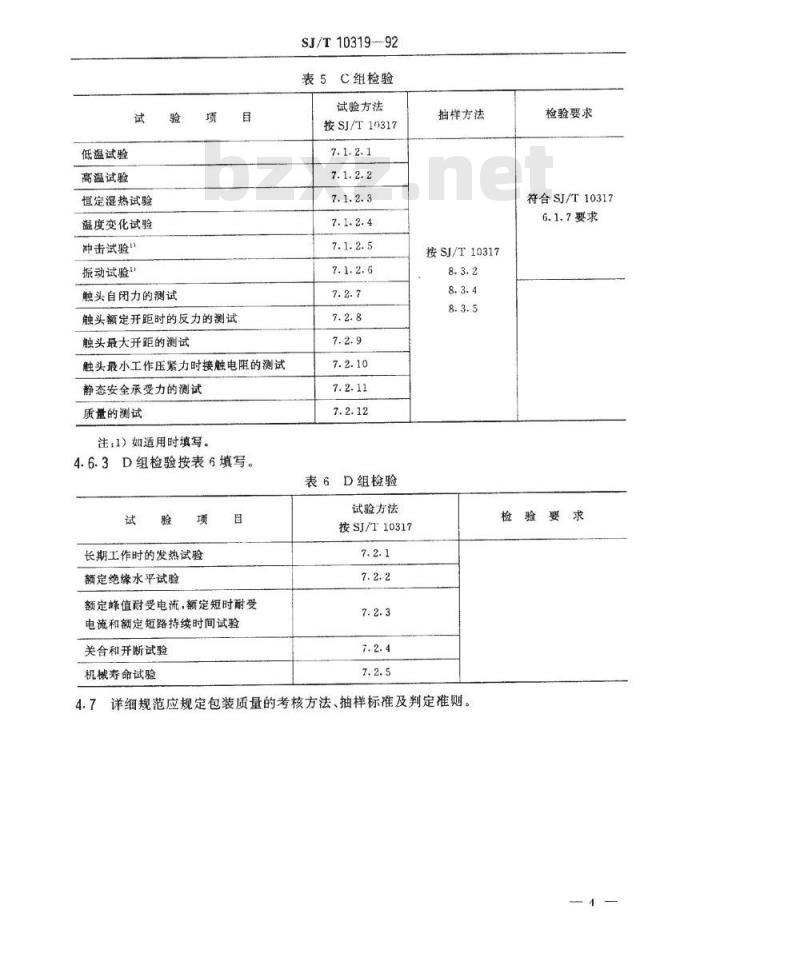

表5C组检验
试验方法
按SJ/T10317
表6D组检验
试验方法
按SJ/T10317
抽样方法
按SJ/T10317
检验要求
符合SJ/T10317
6.1.7要求
检验要求
4.7详细规范应规定包装质量的考核方法、抽样标准及判定准则。序
SJ/T10319—92

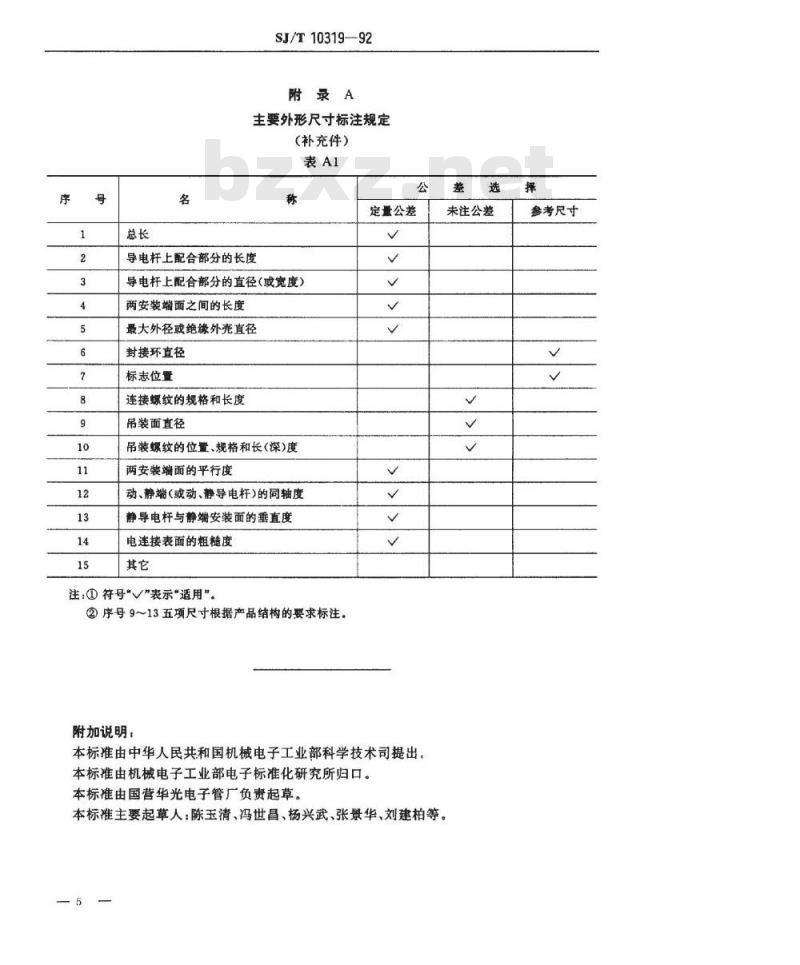

附录AwwW.bzxz.Net
主要外形尺寸标注规定
（补充件）
定量公差
导电杆上配合部分的长度
导电杆上配合部分的直径（或宽度）两安装端面之间的长度
最大外径或绝缘外尧直径
封接环直径
标志位置
连接螺纹的规格和长度
吊装面直径
吊装螺纹的位置、规格和长（深）度两安装端面的平行度
动、静端（或动、静导电杆）的同轴度静导电杆与静端安装面的垂直度电连接表面的粗糙度
注：①符号\表示“适用”
②序号9～13五项尺寸根据产品结构的要求标注。附加说明：
本标准由中华人民共和国机械电子工业部科学技术司提出。本标准由机械电子工业部电子标准化研究所归口。本标准由国营华光电子管广负责起草。本标准主要起草人：陈玉清、冯世昌、杨兴武、张景华、刘建柏等。-5
未注公差
参考尺寸
