- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 7985-1987 输送带带芯抗撕裂性试验方法

【国家标准(GB)】 输送带带芯抗撕裂性试验方法
本网站 发布时间:
2024-07-15 16:30:58
- GB/T7985-1987
- 已作废
标准号:
GB/T 7985-1987
标准名称:
输送带带芯抗撕裂性试验方法
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1987-06-04 -
实施日期:
1987-12-01 -
作废日期:
2006-05-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
83.43 KB
替代情况:
被GB/T 7985-2005代替采标情况:
=ISO 505-82

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了输送带带芯抵抗纵向裂口继续撕裂的性能的试验方法。本标准等效采用国际标准ISO 505-1982《输送带带芯抗裂口扩大性试验方法》。 GB/T 7985-1987 输送带带芯抗撕裂性试验方法 GB/T7985-1987

部分标准内容:

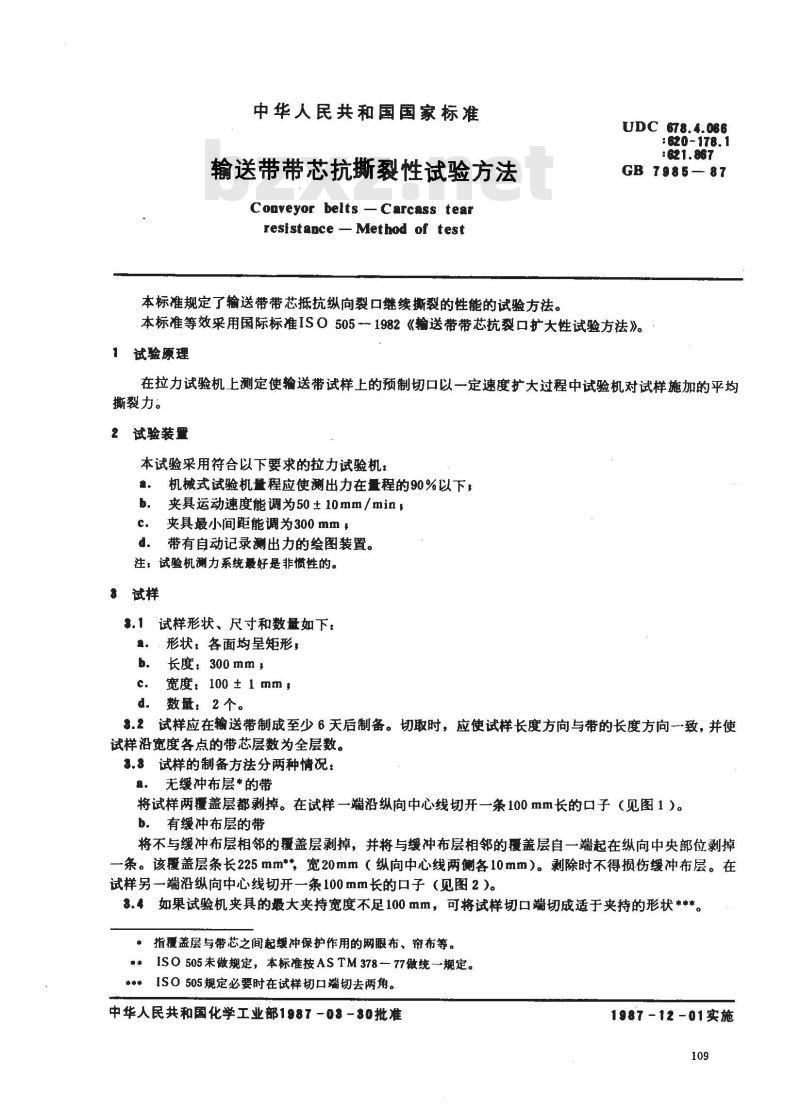

中华人民共和国国家标准
输送带带芯抗撕裂性试验方法
Conveyor belts - Carcass tearresistance - Method of test
UdC 678.4.066
: 620-178.1
GB 7985— 87
本标准规定了输送带带芯抵抗纵向裂口继续撕裂的性能的试验方法。本标准等效采用国际标准ISO505-1982《输送带带芯抗裂口扩大性试验方法》。1试验原理
在拉力试验机上测定使输送带试样上的预制切口以一定速度扩大过程中试验机对试样施加的平均撕裂力。
试验装置
本试验采用符合以下要求的拉力试验机:机械式试验机量程应使测出力在量程的90%以下,a.
夹具运动速度能调为50±10mm/min,b.
夹具最小间距能调为300mm,
d.带有自动记录测出力的绘图装置。注 试验机测力系统最好是非惯性的。试样
试样形状、尺寸和数量如下:
形状,各面均皇矩形,
长度:300mm,
宽度:100±1mm,
数量:2个。
试样应在输送带制成至少6天后制备。切取时,应使试样长度方向与带的长度方向~致,并使$.2
试样沿宽度各点的带芯层数为全层数。3.8试样的制备方法分两种情况:。无缓冲布层*的带
将试样两覆盖层都剥掉。在试样一端沿纵向中心线切开一条100mm长的口子(见图1)。b.有缓冲布层的带
将不与缓冲布层相邻的覆盖层剥掉,并将与缓冲布层相邻的覆盖层自一端起在纵向中央部位剥掉-条。该覆盖层条长225mm*,宽20mm(纵向中心线两侧各10mm)。剥除时不得损伤缓冲布层。在试样另-端沿纵向中心线切开一条100mm长的口子(见图2)。3.4如果试验机夹具的最大夹持宽度不足100mm,可将试样切口端切成适于夹持的形状***。指覆盖层与带芯之闻起缓冲保护作用的网眼布、帘布等。**ISO505未做规定,本标准按ASTM378—77做统—规定。***ISO 505规定必要时在试样切口端切去两角。中华人民共和国化学工业部1987-038-80批准1987-12-01实施
刹去遗益层

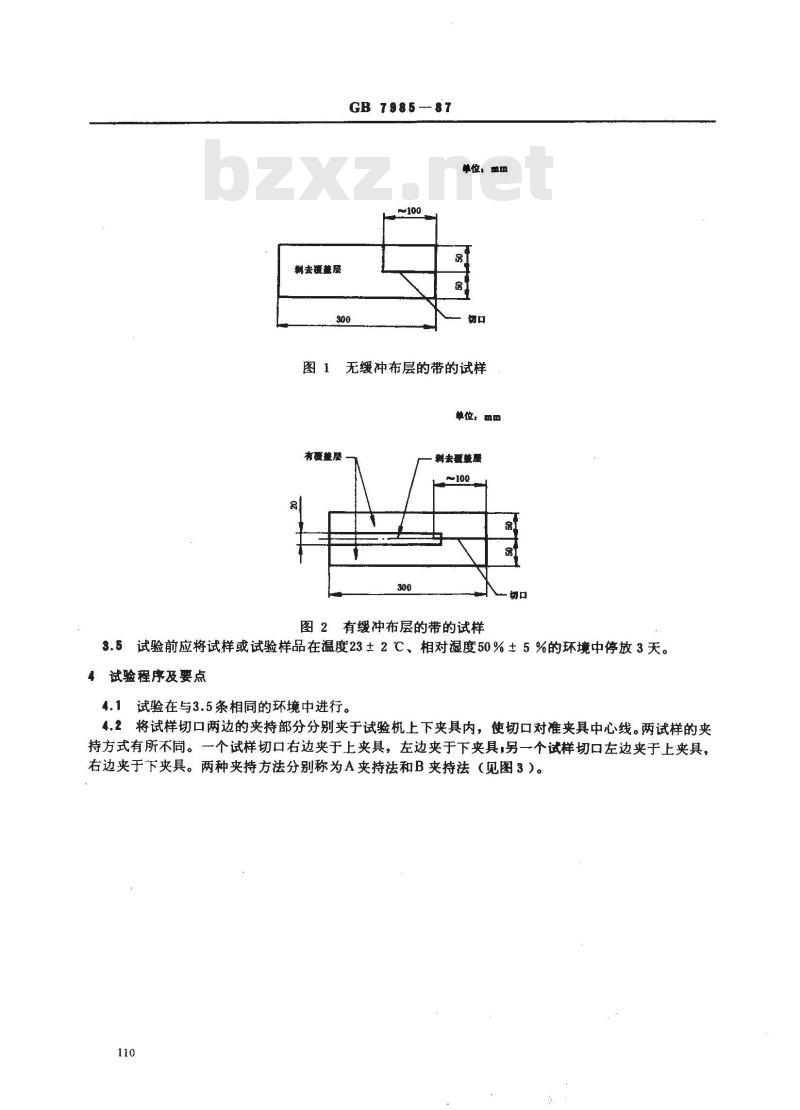

GB7985-87
单位:血m
无缓冲布层的带的试样
单位,mm
有覆整展
制去蛋盐展
图2有缓冲布层的带的试样Www.bzxZ.net
3.5试验前应将试样或试验样品在温度23±2℃、相对湿度50%±5%的环境中停放3天。4试验程序及要点
4.1试验在与3.5条相同的环境中进行。4.2将试样切口两边的夹持部分分别夹于试验机上下夹具内,使切口对准夹具中心线。两试样的夹持方式有所不同。一个试样切口右边夹于上夹具,左边夹于下夹具另一个试样切口左边夹于上夹具,右边夹于下夹具。两种夹持方法分别称为A夹持法和B夹持法(见图3)。110

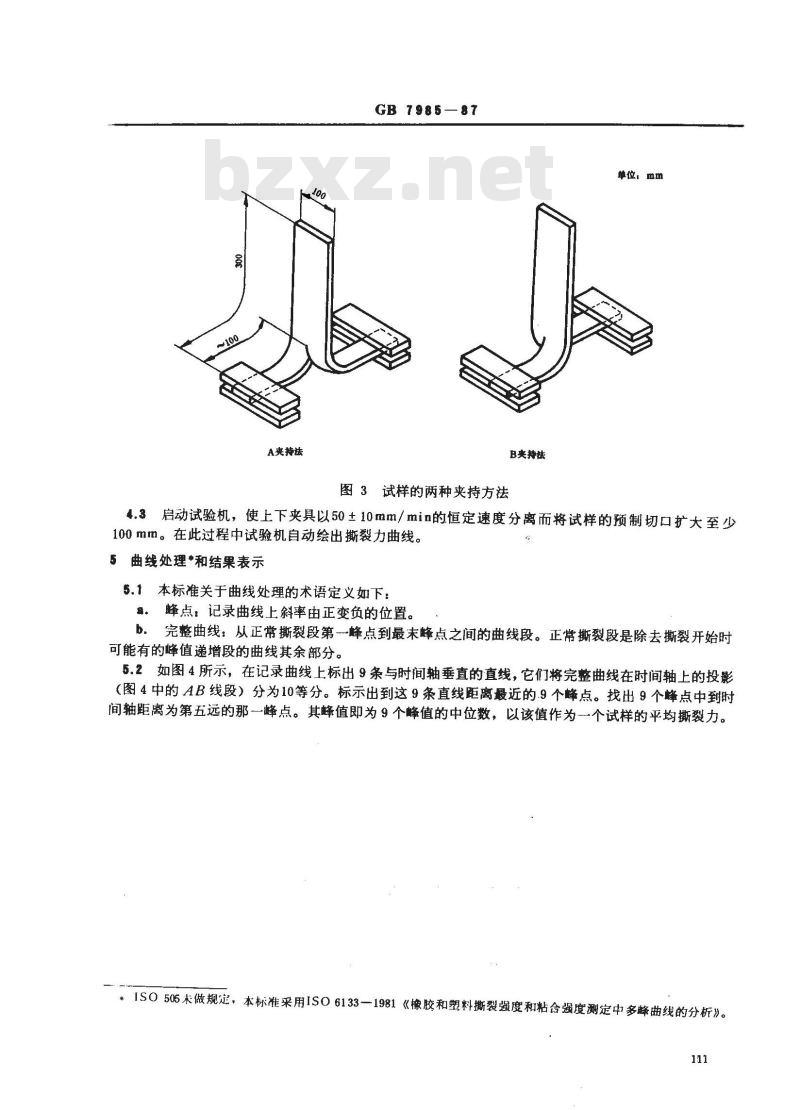

A夹持法
GB 7985—87
B夹持法
图3试样的两种夹持方法
单位,mm
4.3启动试验机,使上下夹具以50±10mm/min的恒定速度分离而将试样的预制切口扩大至少100mm。在此过程中试验机自动绘出撕裂力曲线。5曲线处理*和结果表示
5.1本标准关于曲线处理的术语定义如下:据。峰点:记录曲线上斜率由正变负的位置。b.完整曲线:从正常撕裂段第峰点到最末蜂点之间的曲线段。正常撕裂段是除去撕裂开始时可能有的峰值递增段的曲线其余部分。5.2如图4所示,在记录曲线上标出9条与时间轴垂直的直线,它们将完整曲线在时间轴上的投影(图4中的AB线段)分为10等分。标示出到这9条直线距离最近的.9个蜂点。找出9个蜂点中到时间轴距离为第五远的那一峰点。其蜂值即为9个峰值的中位数,以该值作为一个试样的平均撕裂力。*ISO505未做规定,本标准采用ISO6133-1981《橡胶和塑料撕裂强度和粘合强度测定中多峰曲线的分析》。111

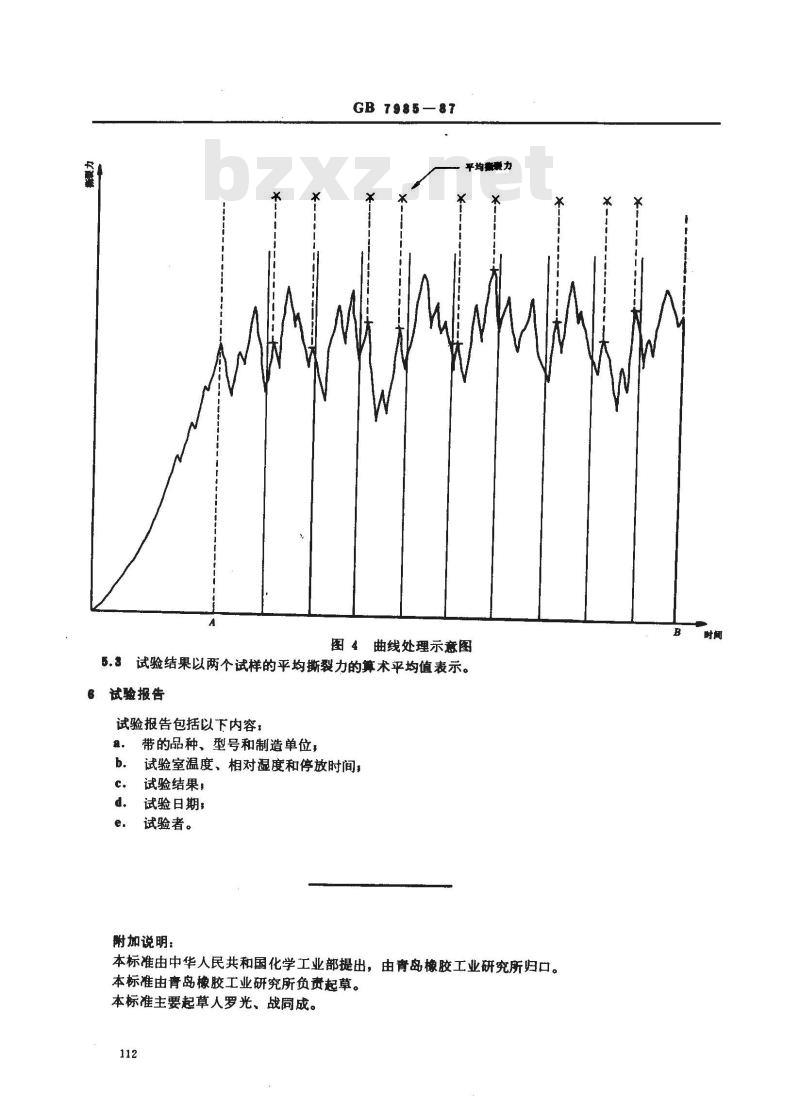

GB 7985—87
平均撕覆力
图4曲线处理示意图
5.试验结果以两个试样的平均撕裂力的算术平均值表示。6试验报告
试验报告包括以下内容:
带的品种、型号和制造单位,
试验室温度、相对湿度和停放时间,试验结果,
试验日期,
试验者。
附加说明:
本标准由中华人民共和国化学工业部提出,由青岛橡胶工业研究所归口。本标准由青岛橡胶工业研究所负责起草。本标准主要起草人罗光、战同成。112
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
输送带带芯抗撕裂性试验方法
Conveyor belts - Carcass tearresistance - Method of test
UdC 678.4.066
: 620-178.1
GB 7985— 87
本标准规定了输送带带芯抵抗纵向裂口继续撕裂的性能的试验方法。本标准等效采用国际标准ISO505-1982《输送带带芯抗裂口扩大性试验方法》。1试验原理
在拉力试验机上测定使输送带试样上的预制切口以一定速度扩大过程中试验机对试样施加的平均撕裂力。
试验装置
本试验采用符合以下要求的拉力试验机:机械式试验机量程应使测出力在量程的90%以下,a.
夹具运动速度能调为50±10mm/min,b.
夹具最小间距能调为300mm,
d.带有自动记录测出力的绘图装置。注 试验机测力系统最好是非惯性的。试样
试样形状、尺寸和数量如下:
形状,各面均皇矩形,
长度:300mm,
宽度:100±1mm,
数量:2个。
试样应在输送带制成至少6天后制备。切取时,应使试样长度方向与带的长度方向~致,并使$.2
试样沿宽度各点的带芯层数为全层数。3.8试样的制备方法分两种情况:。无缓冲布层*的带
将试样两覆盖层都剥掉。在试样一端沿纵向中心线切开一条100mm长的口子(见图1)。b.有缓冲布层的带
将不与缓冲布层相邻的覆盖层剥掉,并将与缓冲布层相邻的覆盖层自一端起在纵向中央部位剥掉-条。该覆盖层条长225mm*,宽20mm(纵向中心线两侧各10mm)。剥除时不得损伤缓冲布层。在试样另-端沿纵向中心线切开一条100mm长的口子(见图2)。3.4如果试验机夹具的最大夹持宽度不足100mm,可将试样切口端切成适于夹持的形状***。指覆盖层与带芯之闻起缓冲保护作用的网眼布、帘布等。**ISO505未做规定,本标准按ASTM378—77做统—规定。***ISO 505规定必要时在试样切口端切去两角。中华人民共和国化学工业部1987-038-80批准1987-12-01实施
刹去遗益层
GB7985-87
单位:血m
无缓冲布层的带的试样
单位,mm
有覆整展
制去蛋盐展
图2有缓冲布层的带的试样Www.bzxZ.net
3.5试验前应将试样或试验样品在温度23±2℃、相对湿度50%±5%的环境中停放3天。4试验程序及要点
4.1试验在与3.5条相同的环境中进行。4.2将试样切口两边的夹持部分分别夹于试验机上下夹具内,使切口对准夹具中心线。两试样的夹持方式有所不同。一个试样切口右边夹于上夹具,左边夹于下夹具另一个试样切口左边夹于上夹具,右边夹于下夹具。两种夹持方法分别称为A夹持法和B夹持法(见图3)。110
A夹持法
GB 7985—87
B夹持法
图3试样的两种夹持方法
单位,mm
4.3启动试验机,使上下夹具以50±10mm/min的恒定速度分离而将试样的预制切口扩大至少100mm。在此过程中试验机自动绘出撕裂力曲线。5曲线处理*和结果表示
5.1本标准关于曲线处理的术语定义如下:据。峰点:记录曲线上斜率由正变负的位置。b.完整曲线:从正常撕裂段第峰点到最末蜂点之间的曲线段。正常撕裂段是除去撕裂开始时可能有的峰值递增段的曲线其余部分。5.2如图4所示,在记录曲线上标出9条与时间轴垂直的直线,它们将完整曲线在时间轴上的投影(图4中的AB线段)分为10等分。标示出到这9条直线距离最近的.9个蜂点。找出9个蜂点中到时间轴距离为第五远的那一峰点。其蜂值即为9个峰值的中位数,以该值作为一个试样的平均撕裂力。*ISO505未做规定,本标准采用ISO6133-1981《橡胶和塑料撕裂强度和粘合强度测定中多峰曲线的分析》。111
GB 7985—87
平均撕覆力
图4曲线处理示意图
5.试验结果以两个试样的平均撕裂力的算术平均值表示。6试验报告
试验报告包括以下内容:
带的品种、型号和制造单位,
试验室温度、相对湿度和停放时间,试验结果,
试验日期,
试验者。
附加说明:
本标准由中华人民共和国化学工业部提出,由青岛橡胶工业研究所归口。本标准由青岛橡胶工业研究所负责起草。本标准主要起草人罗光、战同成。112
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:




- 其它标准
- 热门标准
- 国家标准(GB)
- GB/T29863-2023 服装制图
- GB/T43772-2024 电子气体 二氧化碳
- GB/T14643.5-1993 工业循环冷却水中硫酸盐还原菌的测定 MPN法
- GB/T14702-2002 饲料中维生素B6的测定 高效液相色谱法
- GB/T14719-1993 信息交换用汉字256×256点阵宋体字模集及数据集
- GB/T5009.70-2003 食品容器内壁聚酰胺环氧树脂涂料卫生标准的分析方法
- FZ/T01057.9-2012 纺织纤维鉴别试验方法 第9部分:双折射率法
- GB/T42193.4-2022 道路车辆 车辆和外部设备之间排放相关诊断的通信 第4部分:外部测试设备
- GB/T14637.1-1993 工业循环冷却水中锌含量的测定 原子吸收光谱法
- GB15558.1-2003 燃气用埋地聚乙烯(PE)管道系统第1部分:管材
- GB/T38145-2019 高含量贵金属合金首饰金、铂、钯含量的测定ICP差减法
- GB/T14639-1993 工业循环冷却水中镁含量的测定 原子吸收光谱法
- GB/T14733.4-1993 电信术语 交换技术
- GB/T4764-1984 本人成分代码
- GB/T5009.74-2003 食品添加剂中重金属限量试验
- 行业新闻
- Phantom 社交功能上线,借鉴 OKX/币安玩法?
- 迪拜批准首个由QNB和DMZ Finance支持的代币化货币市场基金
- 3DOS 空投指南:最新教程+平台链接一键参与
- 比特币的机构采用:金融新前沿
- 随着AI聊天机器人崛起,谷歌搜索王座面临威胁——这6种山寨币为何成为AI押注的下一个风口
- Circle推出"Gateway"实现无缝跨链USDC转账
- DDC筹集5.28亿美元组建比特币储备库,创下纽交所最大规模融资之一
- Circle将推出跨区块链统一USDC访问的网关
- NFT 空投高峰下 Phantom 崩溃:Grass Airdrop 导致钱包短暂停服事件解析
- Hosico猫币暴涨20%,USELESS创历史新高 | 今日值得关注的Meme币
- LetsBONK超越Pump.fun成为Solana链上顶级模因币发射平台
- Phantom 与 SimpleHash 合并:增强 NFT 数据支持
- 彼得·勃兰特发布史诗级比特币价格预测,虚假看跌形态显现
- 如何参与 3DOS 空投?详细教程+每日撸币攻略
- 3DOS 背景全面补充:官网资源、白皮书、社区入口一次收录
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
