【国家标准(GB)】 玻璃丝包绕组线 第一部分:一般规定

1适用范围

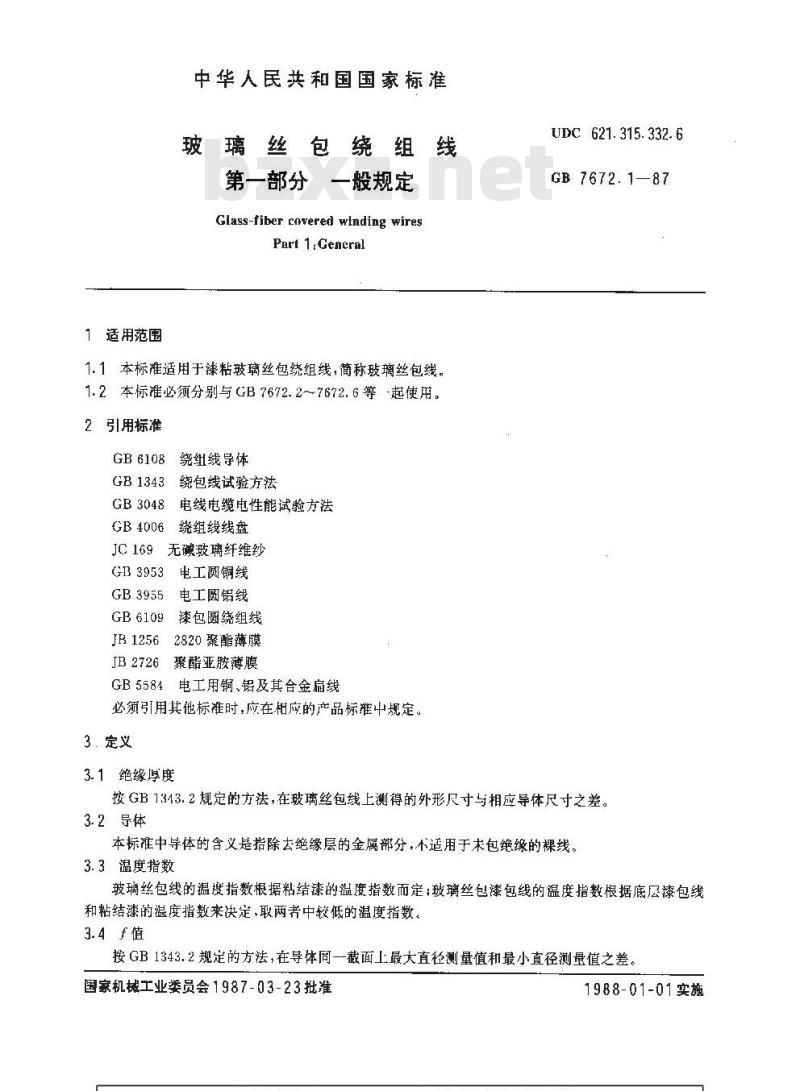

中华人民共和国国家标准
玻璃丝包绕组线
第一部分一般规定
Glass-fiber covered winding wiresPart 1: Cencral
1.1本标准适用于漆粘玻璃丝包绕组线，简称玻璃丝包线，1.2本标准必须分别与GB7672.2~7672.6等-起使用。2引用标准
GB6108绕组线导体
绕包线试验方法
GB1343
GB3048
GB 4006
电线电缆电性能试验方法
绕组线线盘
无碱玻璃纤维纱
GB3953
GB3955
GB 6109
JB1256
JB 2726
电工圆铜线
电工圆铝线
漆包圆绕组线
2820聚酯薄膜
聚酯亚胺薄膜
GB5584
电工用铜、铝及其合金扇线
必须引用其他标准时，应在相应的产品标准中规定。3.定义
3.1绝缘厚度
UDC 621.315.332.6
GB 7672. 1—87
按GB 1343.2规定的方法，在玻璃丝包线上测得的外形尺寸与相应导体尺寸之差。3.2导体
本标准中导体的含义是指除去绝缘层的金属部分，不适用于术包绝缘的裸线。3.3温度指数
玻璃丝包线的温度指数根据粘结漆的温度指数而定；玻璃丝包漆包线的温度指数根据底层漆包线和粘结漆的温度指数来决定，取两者中较低的温度指数。3.4值
按GB1343.2规定的方法，在导体同一截面上最大直径测量值和最小直径测量值之差。国家机械工业委员会1987-03-23批准1988-01-01实施

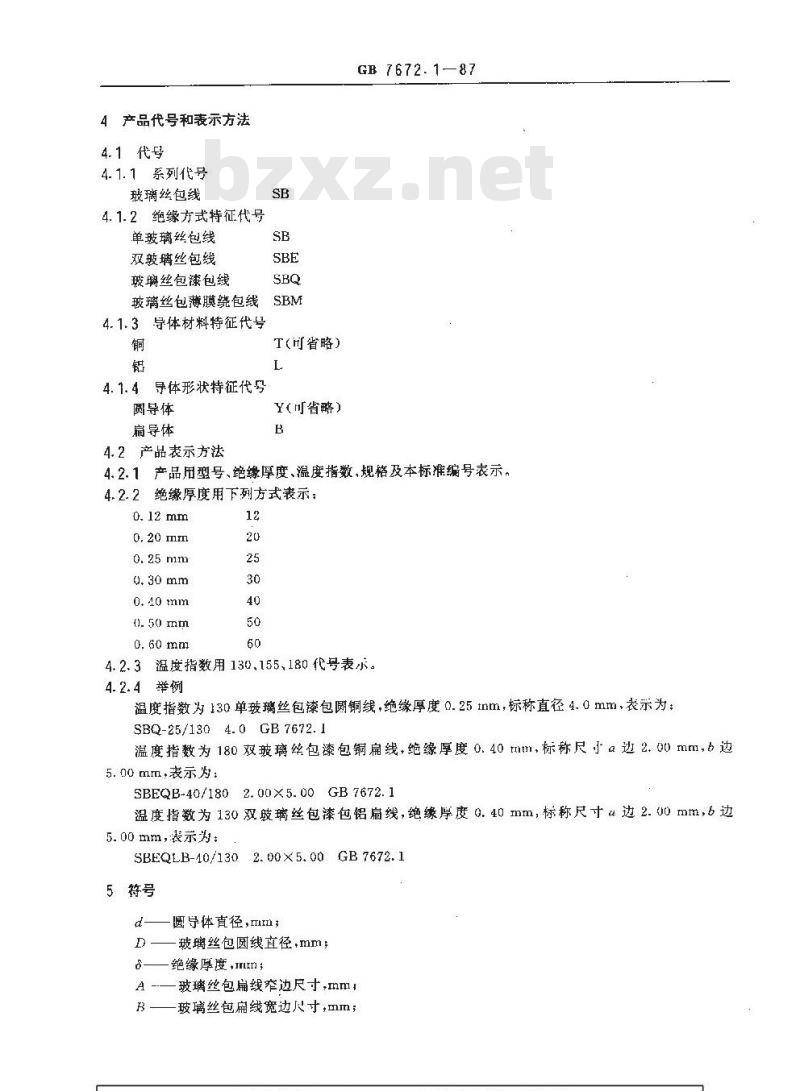

4产品代号和表示方法
4.1代号
4.1.1系列代号
玻璃丝包线
4.1.2绝缘方式特征代号
单玻璃丝包线
双玻璃丝包线
玻璃丝包漆包线
玻璃丝包薄膜绕包线
4.1.3导体材料特征代号
4.1.4导体形状特征代号
圆导体
扁导体
4.2产品表示方法
T(省略)
Y（省略）
GB 7672. 1—87
4.2.1产品用型号、绝缘厚度、温度指数，规格及本标准编号表示。4.2.2绝缴厚度用下列方式表示：0.12mm
(0. 50 mtn
4.2.3温度指数用130.155、180代号表示。4.2.4举例
温度指数为130单玻璃丝包漆包圆铜线，绝缘厚度0.25tnm，标称直径4.0mm，表示为：SBQ-25/1304.0GB7672.1
温度指数为180双玻璃丝包漆包铜扁线，绝缘厚度0.40tmm，标称尺小a边2.00mm，b边5.00mm，表示为：
SBEQB-40/180 2. 00X5. 00 GB 7672.1温度指数为130双肢璃丝包漆包铝扇线，绝缘厚度0.40mm，标称尺寸a边2.00mm，b边5.00 mm，表示为：
SBEQLB-10/130 2.00X5.00 GB 7672.15符号
圆导体直径，mn；
玻璃丝包圆线直径，mm；
绝缘厚度，mn，

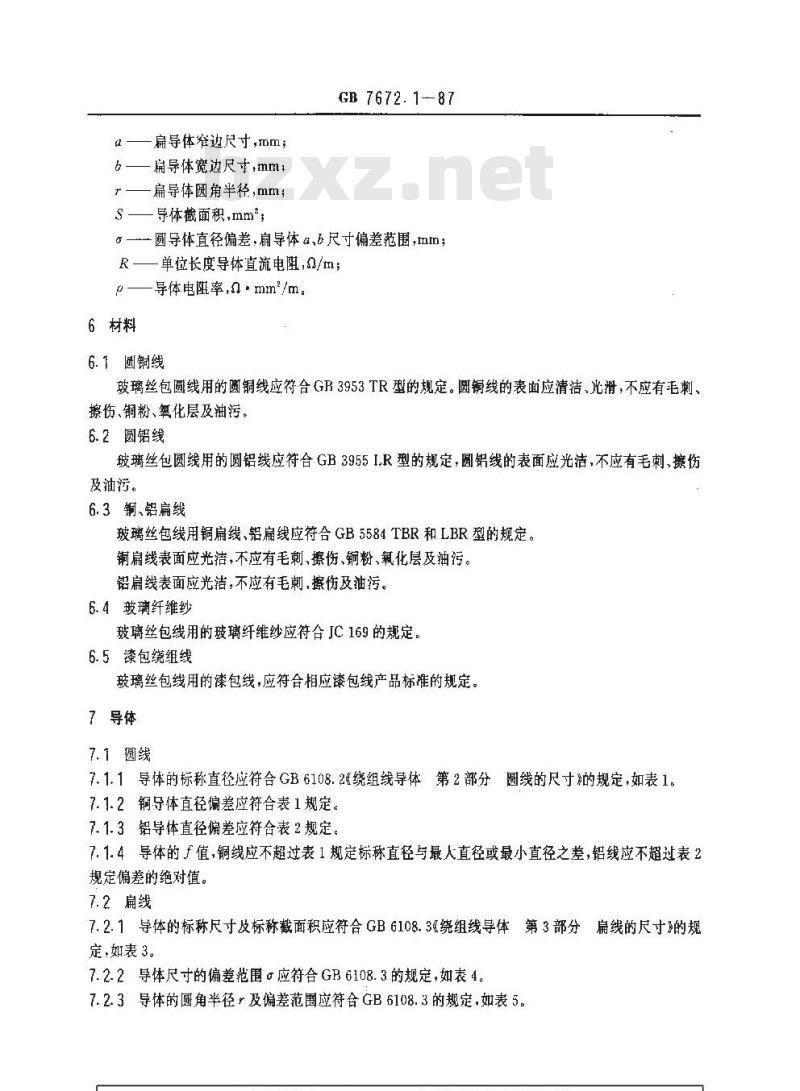

A—玻璃丝包扁线窄边尺寸,mm1
玻璃丝包扁线宽边尺寸，mm；
——扁导体窄边尺寸，mm
b——编导体宽边尺寸,mm
r——扁导体圆角半径,mm;
S导体截面积,mm\
GB 7672. 1-87
一圆导体直径偏差，扇导体a、5尺寸偏差范围，m加；R——单位长度导体直流电阻,a/m;p导体电阻率，a·mm/m.
6材料
6.1圆铜线
玻璃丝包圆线用的齿铜线应符合GB3953TR型的规定。圆铜线的表面应清洁、光滑，不应有毛刺、擦伤、铜粉、氧化层及油污
6.2圆铝线
玻璃丝包圆线用的圆铝线应符合GB3955L.R型的规定，圆铝线的表面应光洁，不应有毛刺，伤及油污。
6.3铜、铝扁线
玻璃丝包线用钢扁线、铝扁线应符合GB5584TBR和LBR型的规定。铜扁线表面应光洁，不应有毛刺、擦伤、铜粉、氧化层及油污。铝扁线表面应光洁，不应有毛刺，擦伤及油污。6.4皱璃纤维纱
玻璃丝包线用的玻璃纤维纱应符合JC169的规定6.5漆包绕组线
玻璃丝包线用的漆包线，应符合相应漆包线产品标推的规定。7导体
7.1圆线
7.1.1导体的标称直径应符合GB6108.2《绕组线导体第2部分圆线的尺寸的规定，如表1。7.1.2铜导体直径偏差应符合表1规定，7.1.3铝导体直径偏差应符合表2规定，7.1.4导体的f值，铜线应不超过表1规定标称直径与最人直径或最小直径之差，铝线应不超过表2规定偏差的绝对值。
7.2扁线
7.2.1导体的标称尺寸及标称截面积应符合GB6108.3绕组线导体第3部分扁线的尺寸》的规定，如表3。
7.2.2导体尺寸的偏差范围应符合GB6108.3的规定，如表4。7.2.3导体的圆角半径及偏差范围应符合GB6108.3的规定，如表5。标称
GB 7672.1—87

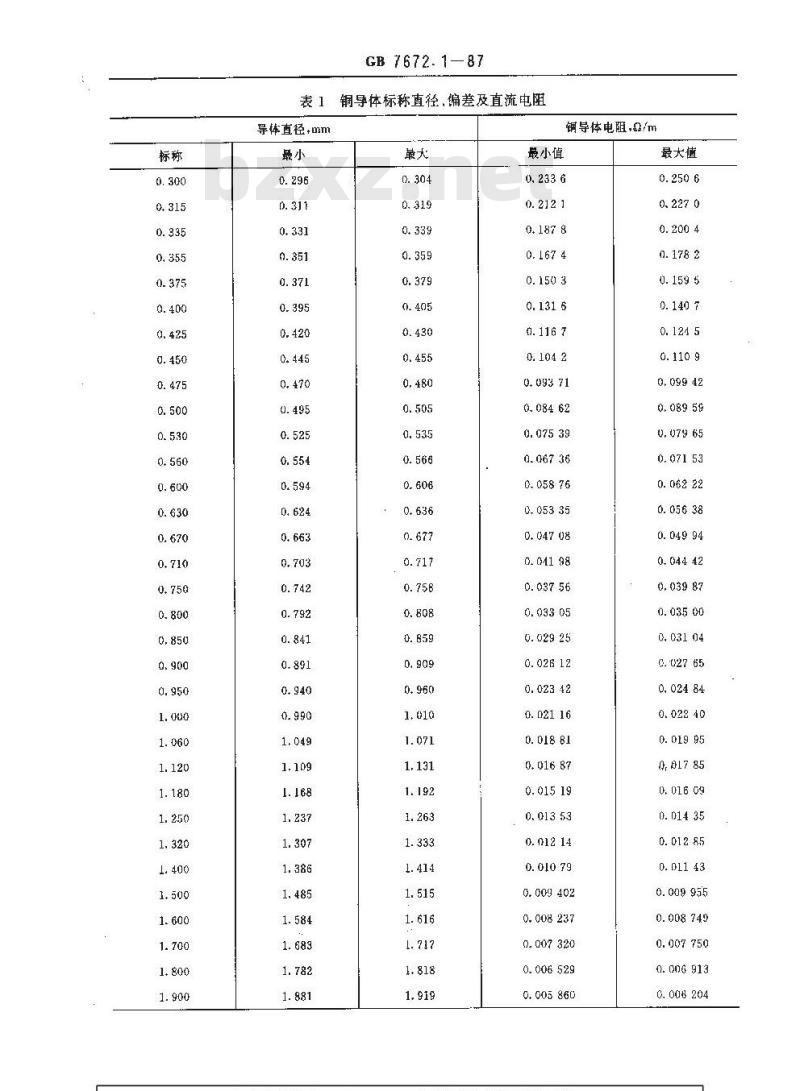

表1铜导体标称直径，偏差及直流电阻导体直径+mm
0, 480
铜导体电阻，0/m
最小值
0. 093 71
0. 084 62
0. 047 08
0. 041 98
0. 021 16
0. 018 81
0. 012 14
0.008 237
0.006 529
最大值
0. 079 65
0. 071 53
0. 062 22
0. 056 38
0. 049 94
0. 044 42
0,03987
0. 035 00
0. 031 04
0. 027 65
0. 019 95
0. 014 35
0. 011 43
0. 009 955
0.008 749
0. Qn6 913
0. 006 204
导体直径,mm
标称直径
0.30d≤0.90
0. 902.50GB 7672.1—87

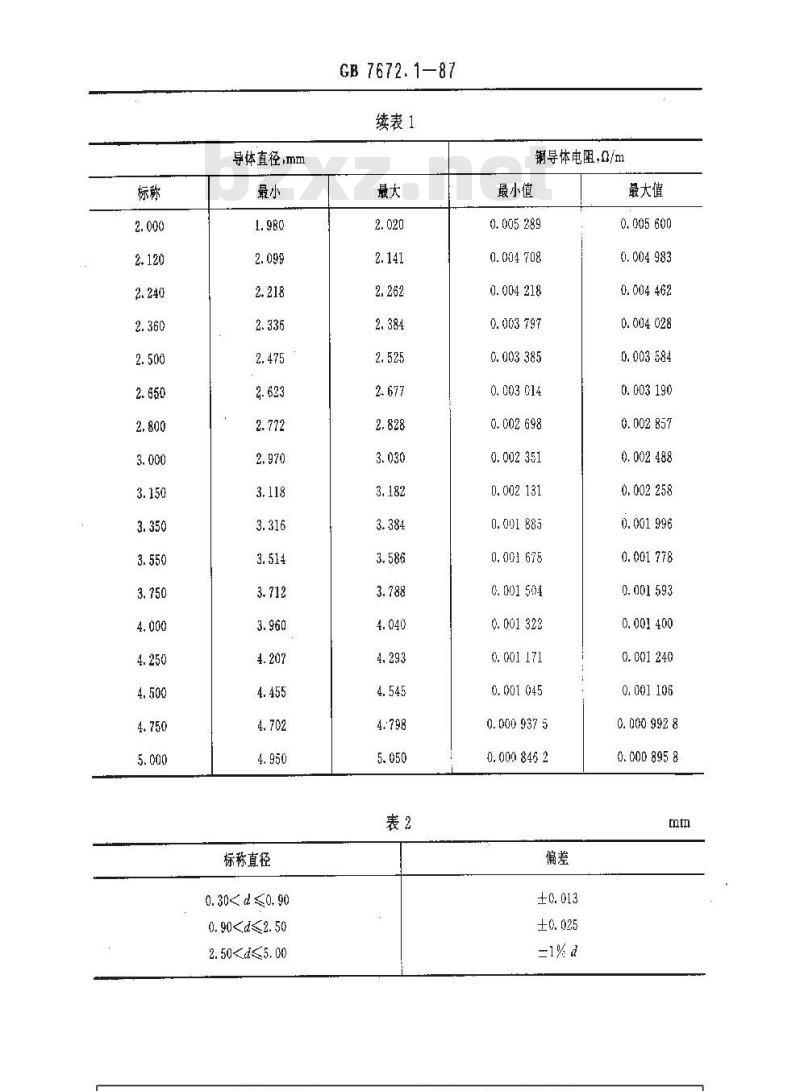

续表1
铜导体电阻，0/m
最小值
0. 005 289
0. 004 708
0. 004 218
0. 003 385
0.002 131
0.001 885
0. 001 678
0. 001 504
0.001 322
0. 001 171
0.001 045
0. 000 937 5
0. 000 845 2
最大值
0. 004 462
0. 004 028
0. 003 584
0. 003 190
0.002 857
0.002 488
0. 001 778
0. 001 593
0. 001 240
0. 001 106
0. 000 992 8
0. 000 895 8
GB 7672. 1--87
mm0. 300. 850.900.951.001.061.121.181.251.321.401. 501.603.701.801.90r=0.5 tmm
2.001.463
2.241.655
2.501.863
2.802.103
3.152.383
3.552.703
4.0d3.063
宽.5d3.463
5.0d3.863
5.604.343
6.364.903
6- 057
宽窄比a>8不推荐
GB 7672. 1B7
2. (0|2.122.242.362.50|2.652.80|3.003.153.353.553.754.004.254.504.755.005.305.60nm
宽窄比6/a1,4不推荐
0. 95—R40系列
1.00—R20系列
r-i,0mm
1.785—a×b为R20×R20优先规格的标称截面，mmaXb为R20XR40或R40XR20的中间规格标称截面.mm
—μX6为R40XR心的不推荐规格
标称尺寸
2(h)s3.15
3.15a(6)630
6.30≤h12.50
12. 50-≤16. 00
标称尺寸
1,00-.a51.60
1. 60-.a2. 24
2. 24a3. 55
注： 当 6大于 4. 75 mm 时,经双方协商。1）圆角半径可为（1/2)a tutn。2) 圆角半径可为 0. 80 mm。
8电阻
GB 7672. 1--87
标准值
8.1圆铜导体在20℃时的单位长度直流电阻值Rz应符合表1规定。8.2圆铝导体在20℃时的单位长度直流电值R2在考虑中。偏
圆角半径
8.3扁导体在20℃时的单位长度直流电阻值R%应不大于按下式计算的值：Ryu = Pxa/Smin
式中.S.an-
9伸长率
瘤差,%
导体最小截而积，按α、b最小尺寸和r的最大值计算，Sin=ami×bmin-0.8584r！-20℃C时的导体电阻率，mm/m，对下铜导体：Pza=
对于铅导体：P2—
圆铜线的断裂伸长率应符合表6规定，9.1
9.2圆铝线的断裂伸长率应符合表7规定。表6
标称直径，mm下载标准就来标准下载网
0. 30d:0. 40
0.40-.d.1.50
1. 50-.dsb, 00
伸长率，%
标称直径，mm
0.30d1.00
1. 099.3扁线的断裂伸长率应符合表8规定。标称尺寸α
10绝缘厚度6（带*号者为不推荐厚度）GB 7672. 187
伸长率，%
伸长率，%
玻璃丝包漆包线和玻璃丝包薄膜绕包线的绝缘厚度，除玻璃丝包层外，尚包括漆膜厚度和薄膜绕包层厚度。
10.1圆线
绝缘厚度应符合表9、表10的规定，表9
10.2扁线
标称直径
3. 0~d≤4. 0
标称直径
0. 53≤4≤0. 75
0.80d1.00
1. 06d≤1.50
1.60≤d≤2.50
绝缘厚度
绝缘厚度
绝缘厚度应符合表11规定。窄边上的绝缘厚度（B一b)不作考核、厚型”
双玻璃丝包扁线
玻璃丝包漆包扇线
玻璃丝包薄膜包扁线
GB 7672. 1—87
绝缴厚度
10.3因接丝，修补所造成的绝缘粗人部分，最大厚度应不超过绝缘厚度规定值的倍，长度不超过150mm，每盘线不得超过7处。
11绕包
11.1玻璃丝绕包
玻璃丝应紧密、均匀地绕包在导体上，双玻璃丝包线的两层玻璃丝绕包方向应相反11.2薄膜绕包
薄膜带采用重登绕包，重叠宽度不少于带宽的35%。薄膜厚度、绕包层数及其他重叠宽度，出供需双方协商决定。12 最大外形尺寸
应不超过导体的最大尺寸(标称尺小或标称直径加正偏差)与规定的最大绝缘厚度之利。若最大外形尺寸不超过本规定，则允许绝缘厚度超过相应的规定值。13外观
浸溃漆涂层应均匀，色泽基本一致，表面不应有影响性能的缺陷。14回弹性
正在考虑中。
15验收规则
15.1产品应由制造厂的技术检查部门检验合格后方可出厂。出厂的产品应附有产品质基检验合格证15.2按GB1343.1《绕包线试验方法总则》规定的型式试验（T）、抽样试验（S）、例行试验(R)等试验类型，根据产品的技术要求进行试验验收。15.3每批抽样数量为5%，但最少不得少于两卷或两盘。抽检项月的测试结果不合格时，应加倍取样，就不合格项目进行第二次试验，若仍不合格，该批产品即为不合格产品。15.4产品的外观用正常视力逐件检查。16包装
16.1玻璃丝包线应成盘或成卷交货，每盘或每卷上的线应紧密、均勾、整齐，并妥包装。16.2玻璃丝包扁线不充许焊接。GB 7672. 1-87
16.3每盘或每卷的线段数应不超过3个。当每盘（卷）多于一个线段时，应在标签上标明，并用明显标志标明另一个线段的始端，线段的最小重量和成卷的最大重量应符合表12规定，16.4每个包装件上应附有标签，标明制造厂名称及商标：
b.产品型号及规格，mm；
c．线段数；
毛重、净重，kg
制造日期：年月；
标准编号。
导体尺寸
0.30d0.50
圆线直径
扁线截面
附加说明：
0. 501.00d2.80
2. 808. 0线段最小重量（净重）,kg
本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人鲍文绵，
最大线圈重量（净重）,kg
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
