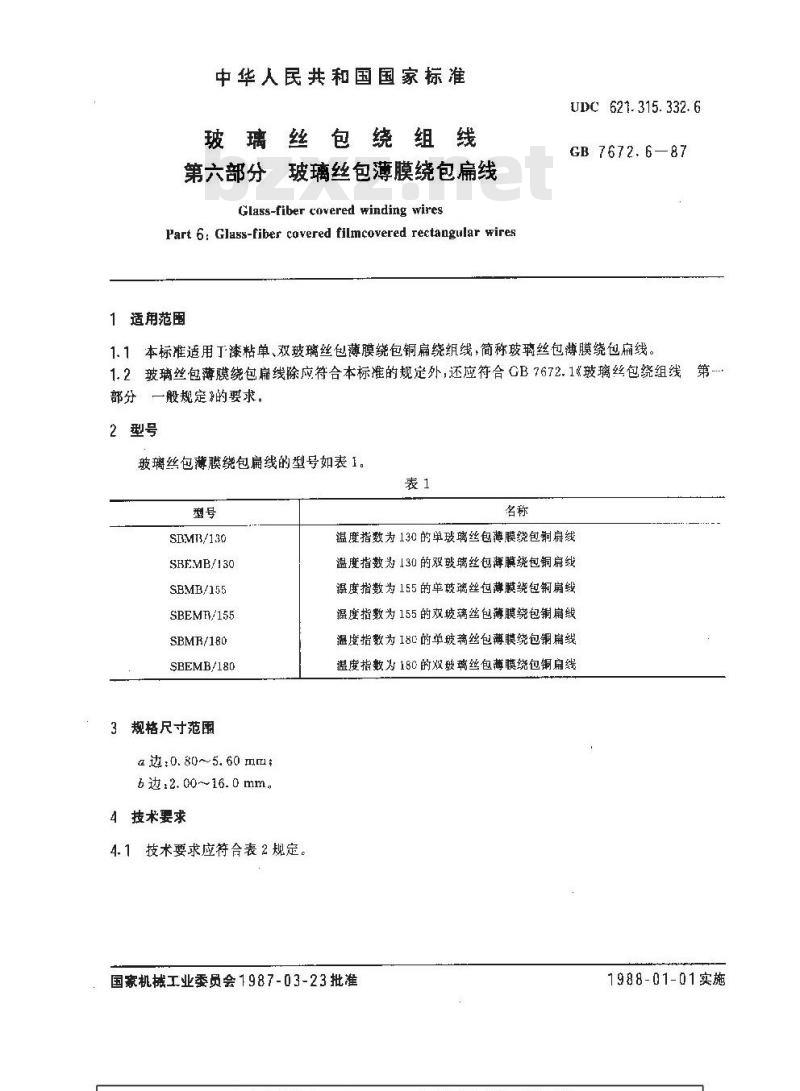

中华人民共和国国家标准
玻璃丝包绕组线
第六部分玻璃丝包薄膜绕包扁线Glass-fiber covered winding wiresPart 6: Glass-fiber covered filmcovered rectangular wires1适用范围
UDC 621.315.332.6
GB 7672. 6—87
1.1本标准适用丁漆粘单、双玻璃丝包薄膜绕包铜扁绕组线，简称玻璃丝包薄膜绕包扁线。1.2玻璃丝包薄膜绕包扁线除应符合本标准的规定外，还应符合GB7672.1《玻璃丝包绕组线第部分一般规定》的要求。
2型号
玻璃丝包薄膜绕包扁线的型号如表1。表1
SBMB/130
SREMB/I3C
SBMB/155
SBEME/155
SBMR/180
SBEMB/180
3规格尺寸范围
a边0.80~5.60 mm;
6边2. 00~16.0 mm.
4技术要求
4.1技术要求应符合表2规定。
温度指数为130的单玻璃丝包薄膜绕包铜扇线温度指数为130的双破璃丝包薄膜绕包铜扁线温度指数为155的单或离丝包薄膜绕包钢扁线温度指教为155的双玻离丝包薄膜绕包铜扁线温虚指数为18C的单玻离丝包薄膜绕包铜扁线温度指数为180的双璃丝包薄膜绕包铜扇线国家机械工业委员会1987-03-23批准1988-01-01实施
项目名称
导体尺寸及圆角半径
绝缘淳度
最大外形尺寸
直流电租
伸长率
柔韧性与附着性
击穿电压
柔韧性和附者性

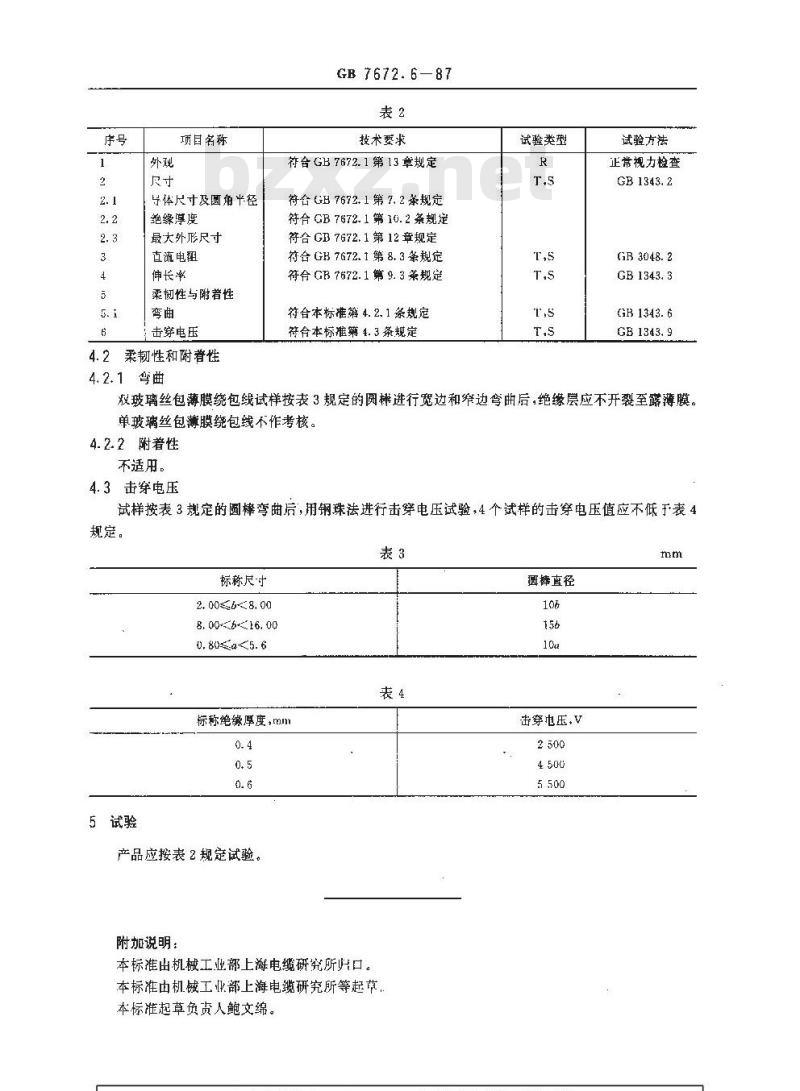

4.2.1弯曲
GB 7672. 687
技术要求
符合GB7672.1第13章规定
符含GB7672.1第7.2条规定
符合 GB 7672. 1 第 10. 2 条规定符合 GB 7672., 1 第 12 章规定符合 GB 7672.1 第 8. 3 条规定符合 GB 7672. 1 第 9. 3 条规定符合本标准第 4. 2. 1 条规定
符合本标准第 4. 3 条规定
试验类型
试验方法
正常视力检查
GR 3048.2
GR 1343. 6
双玻璃丝包薄膜绕包线试样按表3规定的圆棒进行宽边和窄边弯曲后,绝缘层应不开裂至露薄膜。单玻璃丝包薄膜绕包线不作考核。4.2.2附着性
不适用。
4.3击穿电压
试样按表3规定的圆棒弯曲后，用珠法进行击穿电压试验，4个试样的击穿电压值应不低于表4规定。
标称尺寸
2. 006-.8. 00
8. 00--616. 00
0.803a5.6
标称绝缘厚度，mm
产品应按表2规定试验，免费标准bzxz.net
附加说明：
本标推出机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起萨本标准起草负责人鲍文绵。
圆棒查径
击穿电压，V
