【国家标准(GB)】 纸包绕组线 第二部分:纸包圆线

1适用范围

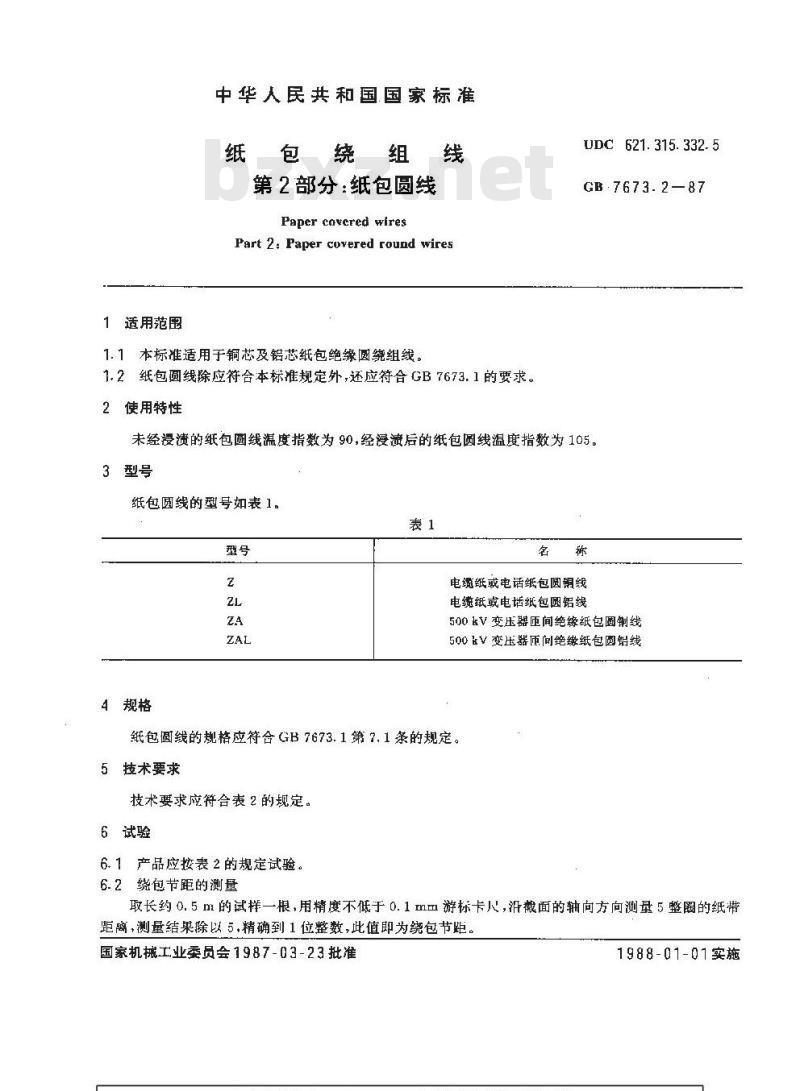

中华人民共和国国家标准
纸包绕组线
第2部分：纸包圆线
Paper cavered wires
Part 2: Paper covered round wires1.1本标准适用于铜芯及铝芯纸包绝缘圆绕组线。1.2纸包圆线除应符合本标准规定外，还应符合GB7673.1的要求。2使用特性
UDC621.315.332.5
GB 7673.287
未经浸渍的纸包圆线温度指数为90,经漫溃后的纸包圆线温度指数为105。3型号
纸包圆线的型号如表1。
4规格
电缆纸或电话纸包圆铜线
电缆纸或电话纸包圆铝线免费标准下载网bzxz
500kV变压器匝间绝缘纸包圆制线500kV变压器匝间绝缘纸包圆铝线纸包圆线的规格应符合GB7673.1第7.1条的规定。5技术要求
技术要求应符合表2的规定。
6试验
6.1产品应按表2的规定试验。
6.2绕包节距的测量
取长约0.5m的试样一根，用精度不低于0.1mm游标卡尺，沿截面的轴向方向测量5整圈的纸带距离，测量结果除以5，精确到1位整数，此值即为绕包节距。国家机械工业委员会1987-03-23批准1988-01-01实施

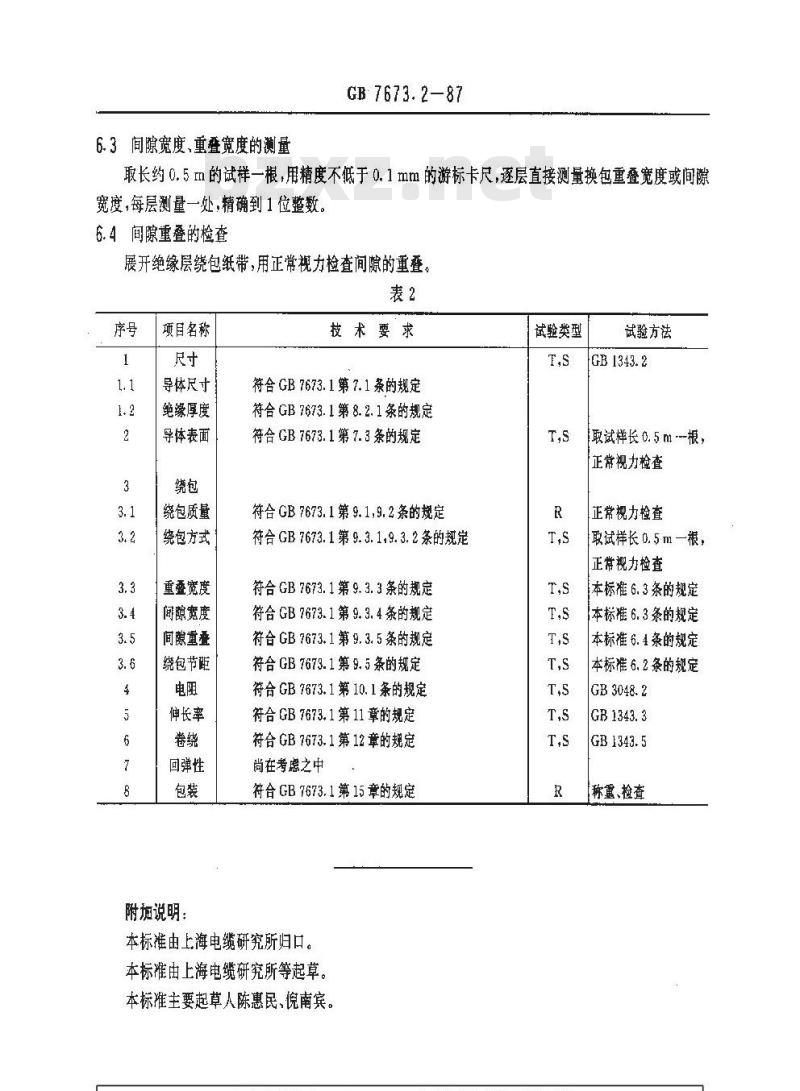

6.3间隙宽度,重叠宽度的测量
GB 7673.2-87
取长约0.5m的试样一根，用精度不低于0.1mm的游标卡尺，逐层直接测量换包重叠宽度或间隙宽度，每层测量一处，精确到1位整数。6.4间隙重叠的检查
展开绝缘层绕包纸带，用正常视力检查间隙的重叠表2
项目名称
导体尺寸
绝缘厚度
导体表面
绕包质量
绕包方式
重叠宽度
闻隙宽度
间隙重叠
绕包节距
伸长率
回弹性
附加说明：
技术要求
符合GB7673.1第7.1条的规定
符合GB7673.1第8.2.1条的规定
符合GB7673.1第7.3条的规定
符合 GB7673.1第9.1,9.2条的规定符合GB7673.1第9.3.1,9.3.2条的规定符合 GB 7673. 1 第 9. 3. 3 条的规定符合 GB 7673. 1 第 9. 3. 4 条的规定符合 GB 7673. 1 第 9. 3. 5 条的规定符合 GB 7673. 1 第 9. 5条的规定符合 GB 7673.1 第 10.1条的规定符合 GB 7673. 1 第 11 章的规定符合GB7673.1第12章的规定
尚在考虑之中
符合 GB 7673. 1 第 15章的规定本标准由上海电缆研究所归口。本标准由上海电缆研究所等起草。本标雅主要起草人陈惠民、南宾，试验类型
试验方法
取试样长0.5m-根，
正常视力检查
正常视力检查
取试样长0.5m㎡一根，
正常视力检查
本标准6.3条的规定
本标准6.3条的规定
本标准 6. 4 条的规定
本标准 6.2条的规定
称重、检查
