【化工行业标准(HG)】 回转盖板式平焊法兰人孔.附图

回转盖板式平焊法兰人孔
HG21516-95

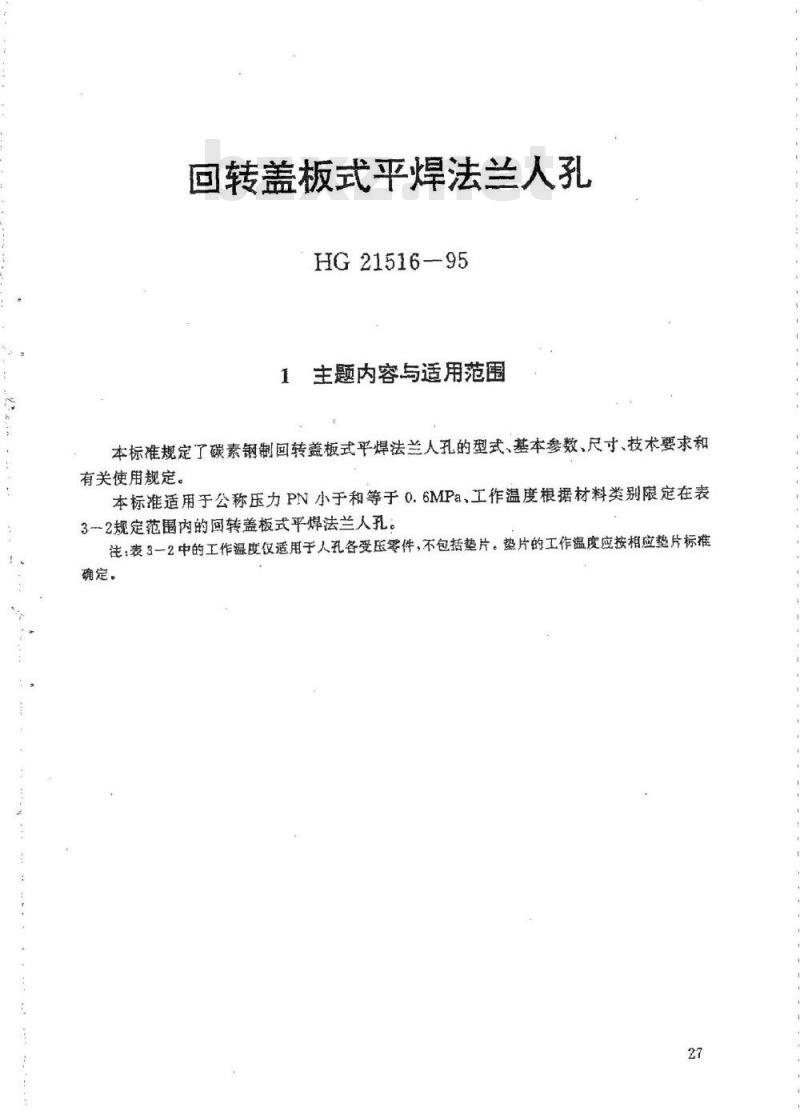

1、主题内容与适用范围
本标准规定了碳素钢制回转盖板式平焊法兰人孔的型式、基本参数、尺寸、技术要求和有关使用规定。
本标准适用于公称压力PN小于和等于0.6MPa、工作温度根据材料类别限定在表32规定范围内的回转盖板式平焊法兰人孔。注：表3一2中的工作温度仅适用于人孔各受压零件，不包括垫片。垫片的工作温度应按相应垫片标推确定。
HGJ45-91
HGJ61-91
HGJ69-91
HGJ70-91
HGJ71-91
HGJ75—91
GB91-86
GB95-85
HG21514-95

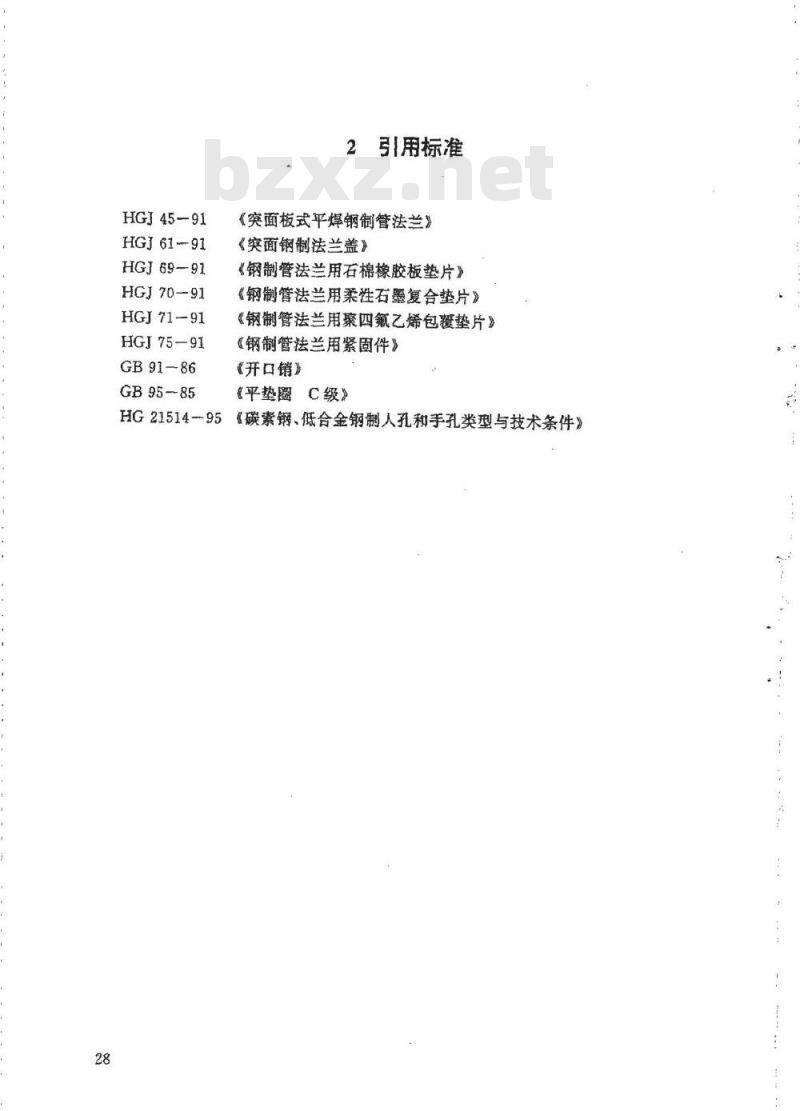

引用标准
《突面板式平焊钢制管法兰》
《突面钢制法兰盖》
《钢制管法兰用石棉橡胶板垫片》《钢制管法兰用柔性石墨复合垫片》《钢制管法兰用聚四氟乙烯包覆垫片》《钢制管法兰用紧固件》
《开口销》
《平垫圈C级》
《碳素钢、低合金钢制人孔和手孔类型与技术条件》型式、基本参数和尺寸

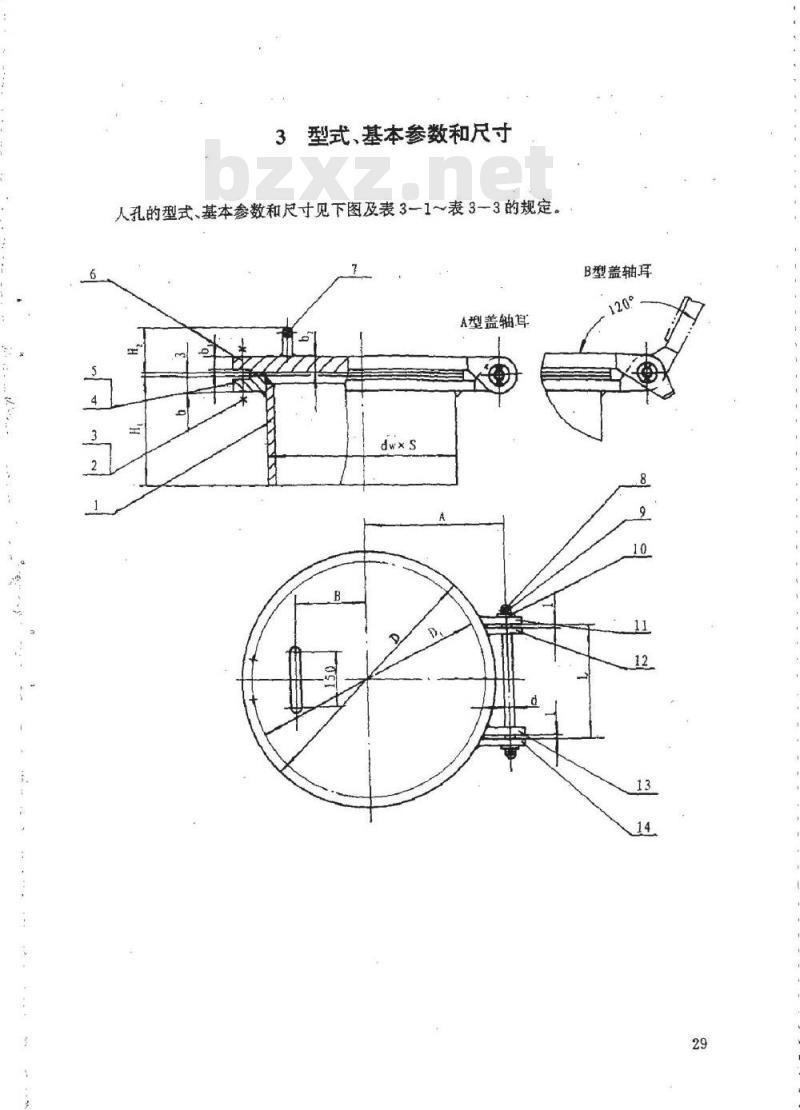

人孔的型式、基本参数和尺寸见下图及表3-1～表3—3的规定。A型盖轴耳
B型盖轴耳
标准号
HGJ75—91wwW.bzxz.Net
HGJ75—91
HGJ45—91
HGJ69--91
HGJ70—91
HGJ 71--91
HGJ61-91
GB91-86
GB95-85
公称压力
法兰盖
盖轴耳（1）盒
法兰轴耳(1)
法兰轴耳（2)）
盖轴耳（2）g

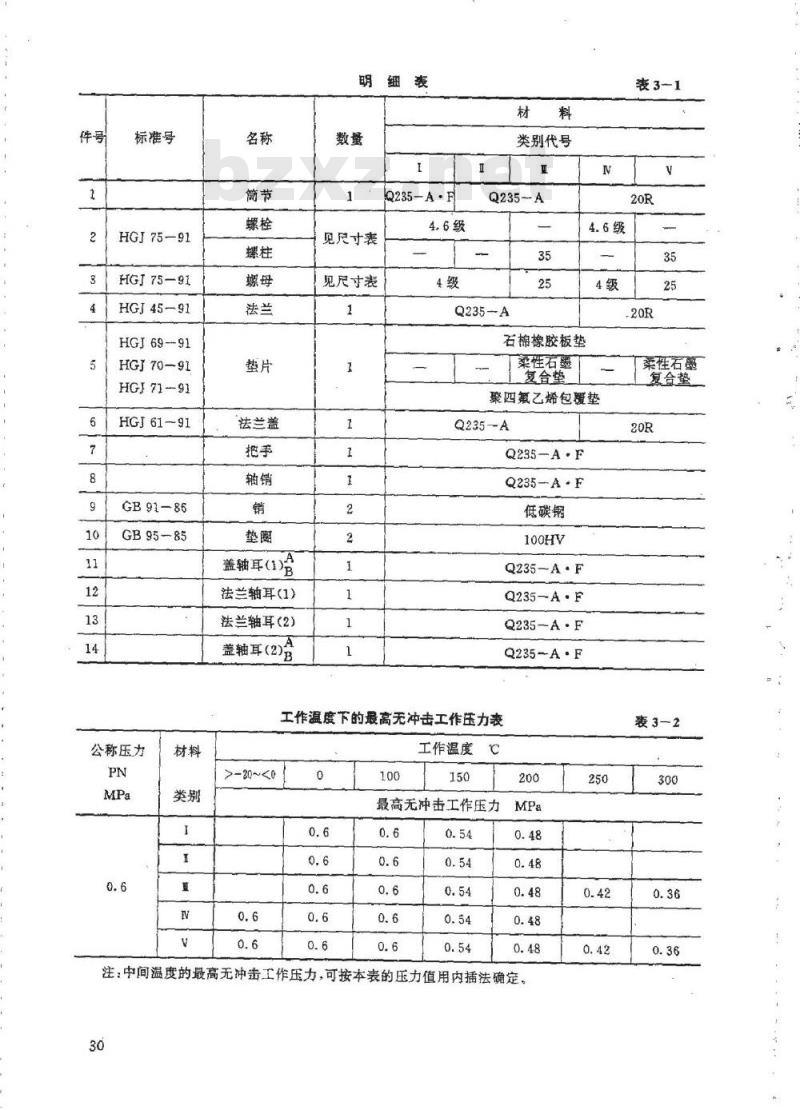

明细轰
见尺寸表
见尺寸表
Q235-A·F
类别代号
Q235-A
Q235-A
表3-1
石棉橡胶板垫
柔性石
复合垫
聚四氟乙烯包垫
Q235-A
Q235-A·F
Q235-A·F
低碳钢
Q235—A·F
Q235-A·F
Q235-A·F
Q235-A·F
工作温度下的最高无冲击工作压力表工作温度
>-20~<0
最高无冲击工作压力
注：中间温度的最高无冲击工作压力，可按本表的压力值用内插法确定。30
柔性石墨
复合垫
轰3—2

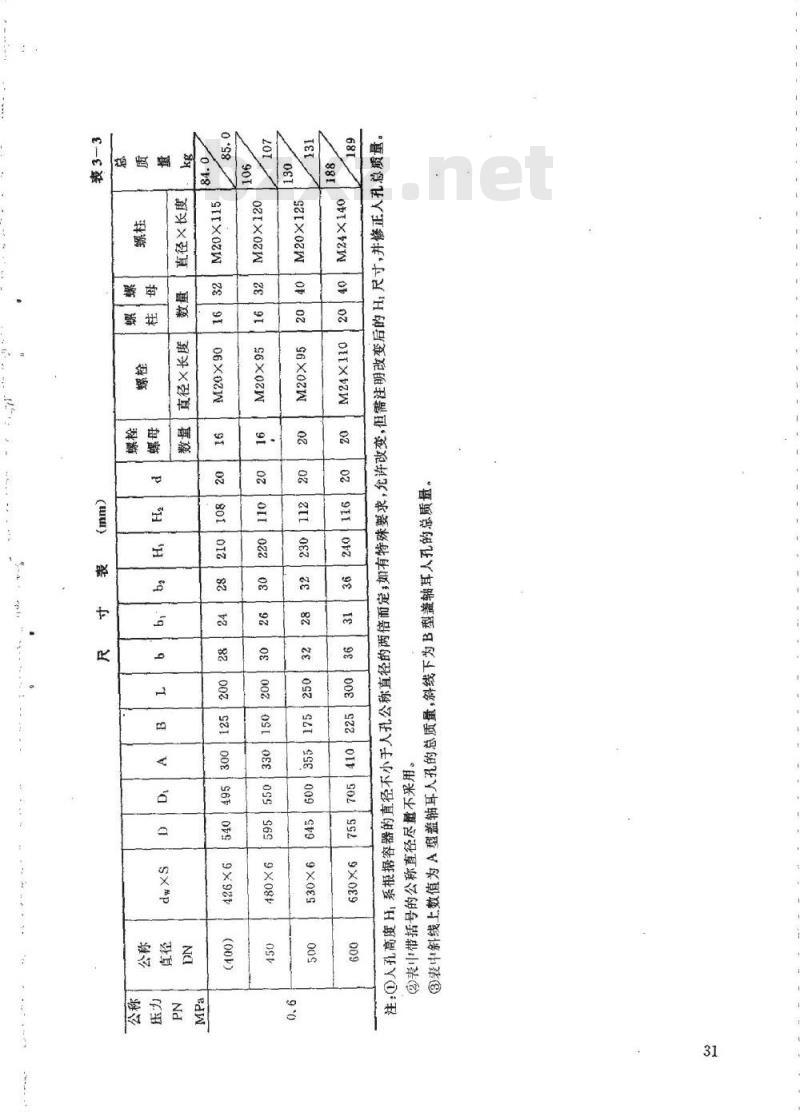

(urur)
技术要求
人孔的技术要求应符合HG21514中第4章“技术条件”的规定。32
标记示例
公称压力PNO.6、公称直径DN450、H=220、A型盖轴耳、采用类材料、其中垫片采用石棉橡胶板垫的回转盖板式平焊法兰人孔，其规定标记符号为：人孔（A·G)A450-0.6HG21516—95H250（非标准尺寸）的上例人孔，其规定标记符号为：人孔（A·G)A450-0.6H250HG21516-9533
用本标准提出单位、主编单位
附加说明
和主要起草人
提出单位：化工部设备设计技术中心站主编单位：中国天辰化学工程公司主要起草人：赵承和李文任沈鹏飞
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
