【化工行业标准(HG)】 钢制固定式薄管板列管换热器

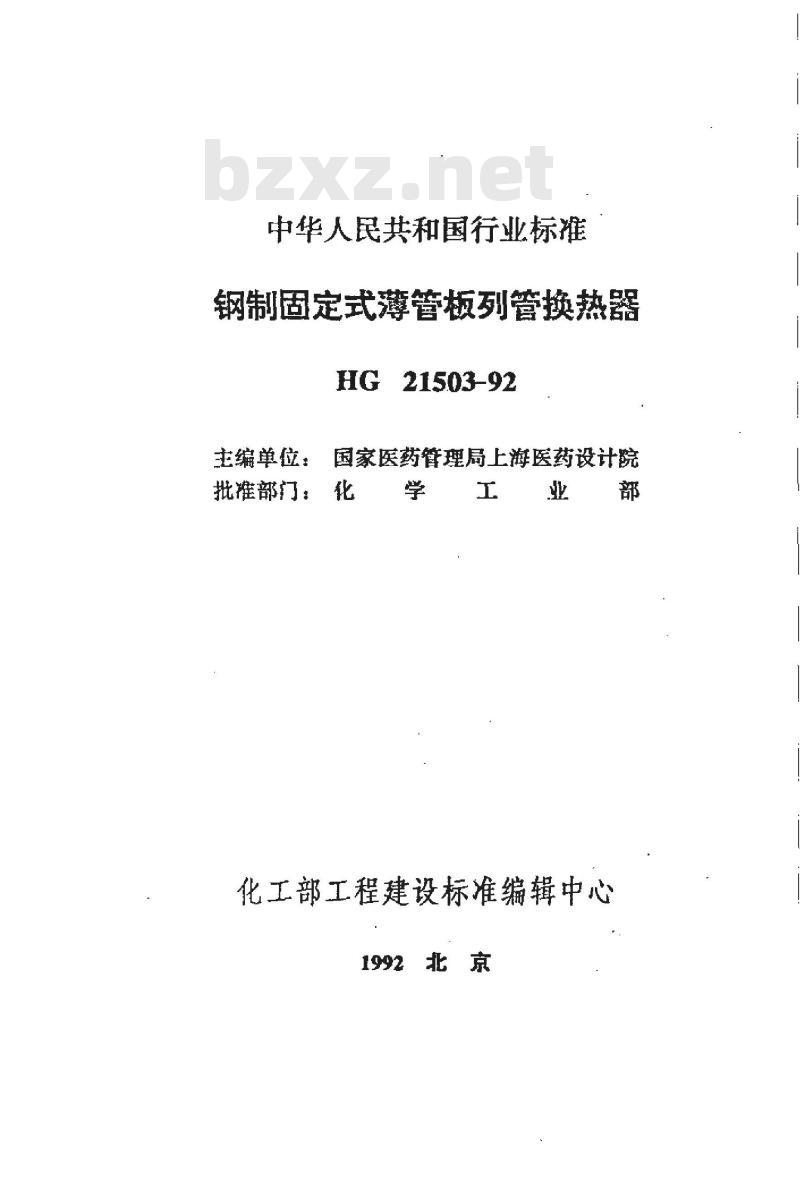

中华人民共和国行业标准
钢制固定式薄管板列管换热器
HG21503-92
主编单位：
批准部门：
国家医药管理局上海医药设计院化
学藝工
化工部工程建设标准编辑中心
1992北京

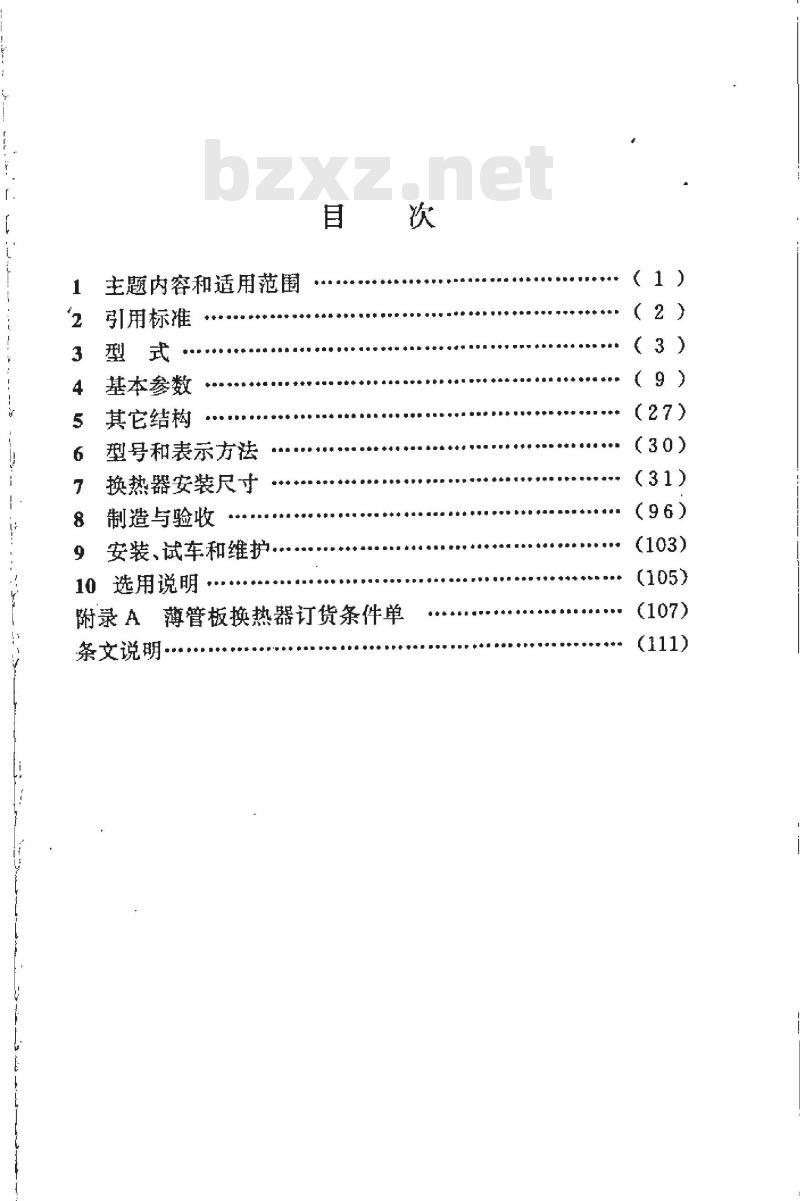

主题内容和适用范围Www.bzxZ.net
引用标准
基本参数
其它结构
型号和表示方法
换热器安装尺寸
制造与验收
安装、试车和维护。
10选用说明
附录A
目藍次
薄管板换热器订货条件单
条文说明

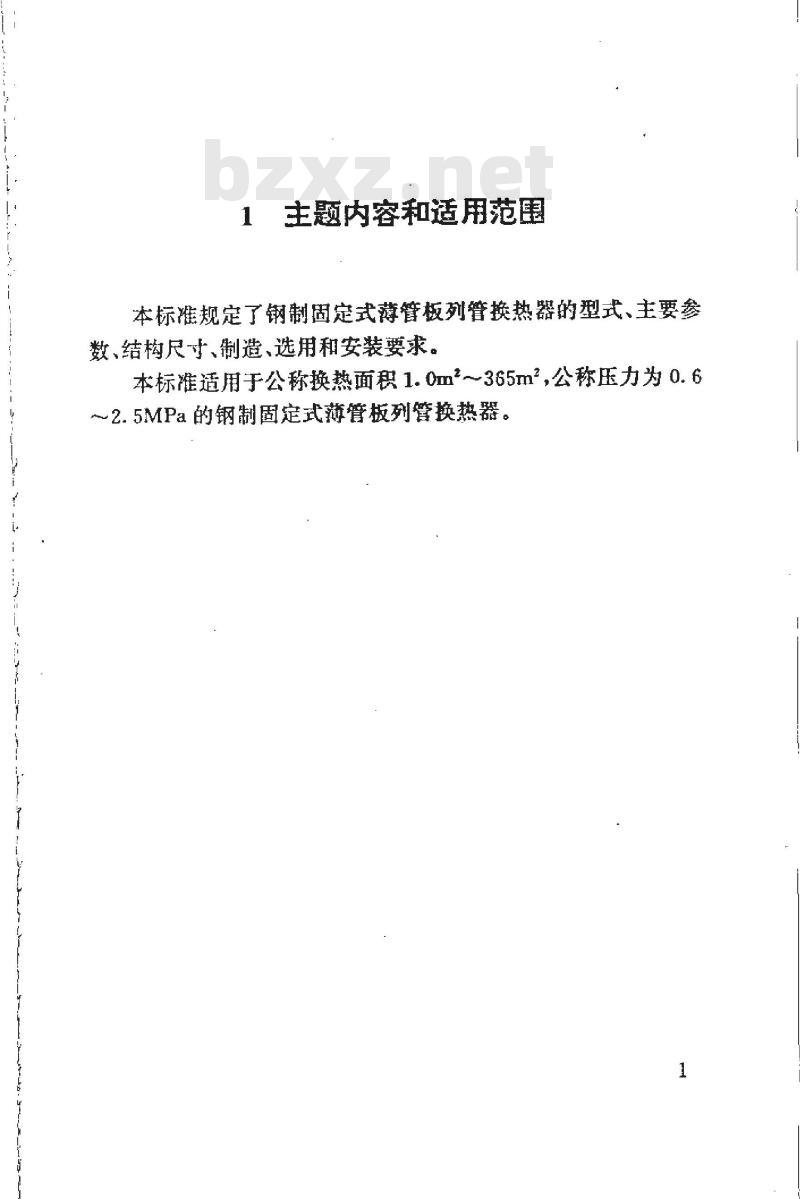

1主题内容和适用范围
本标准规定了钢制固定式薄管板列管换热器的型式、主要参数、结构尺寸、制造、选用和安装要求。本标准适用于公称换热面积1.0m2~365m，公称压力为0.6~2.5MPa的钢制固定式薄管板列管换热器。GB150
GB1804
GB3323
JB/T 4712

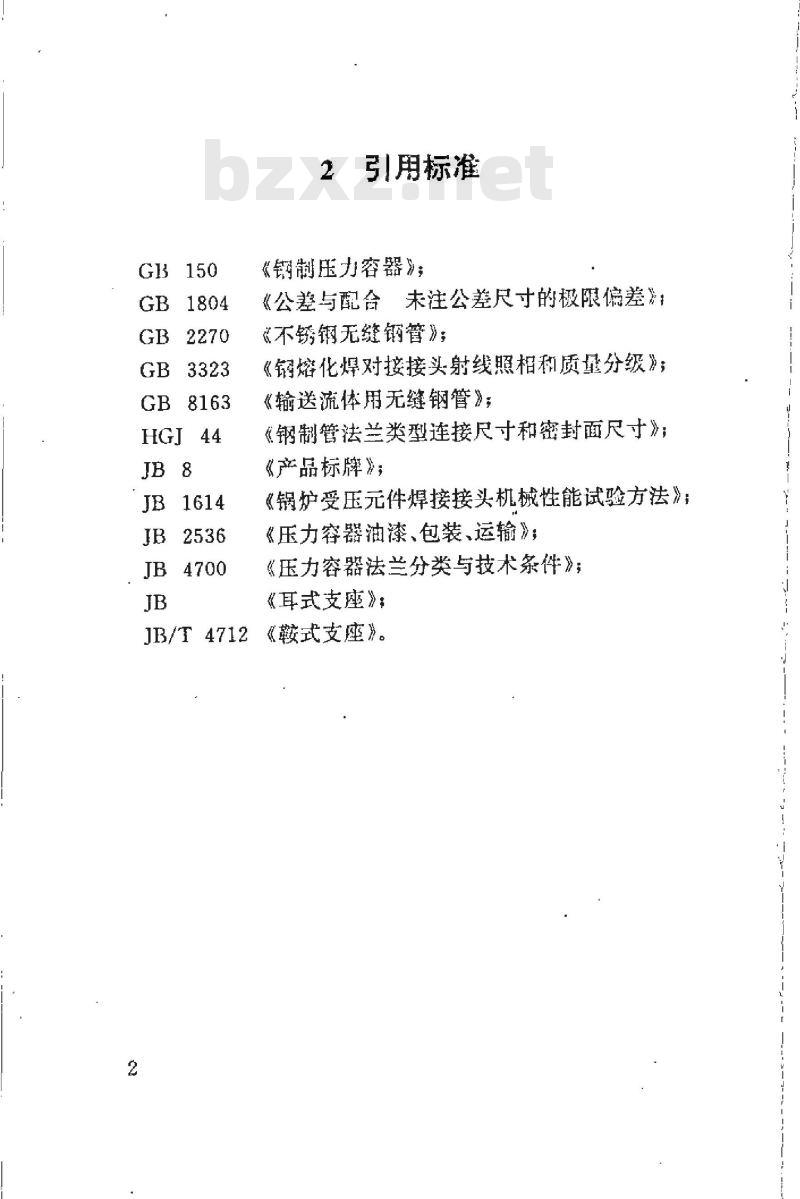

引用标准
《制压力容器》；
《公差与配合未注公差尺寸的极限偏差：《不锈钢无缝钢管》，
《锯熔化焊对接接头射线照相和质量分级》；《输送流体用无缝钢管》
《钢制管法兰类型连接尺寸和密封面尺寸》；《产品标牌》；
《锅炉受压元件焊接接头机械性能试验方法》；《压力容器油漆、包装、运输》；《压力容器法兰分类与技术条件》《耳式支座》：
《鞍式支座》。

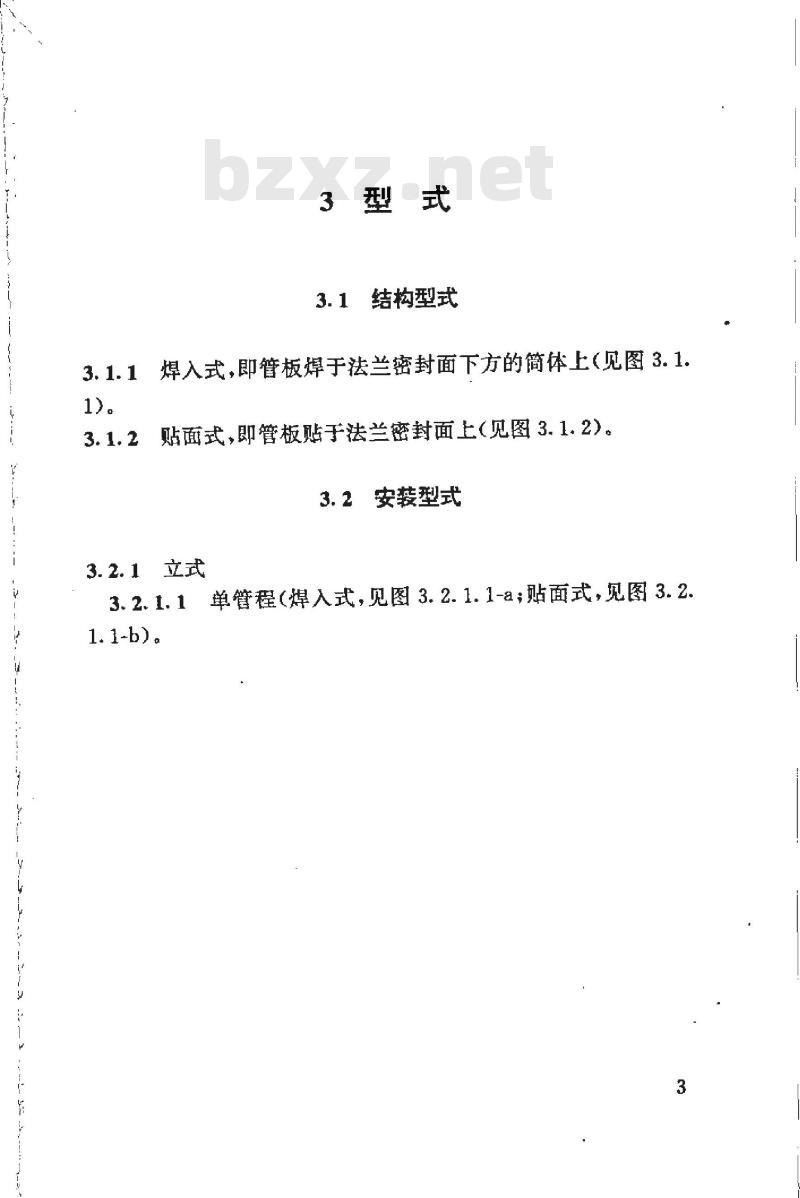

3型式
结构型式
3.1.1焊入式，即管板焊于法兰密封面下方的筒体上（见图3.1.1)。
贴面式，即管板贴于法兰密封面上（见图3.1.2）。3.1.2
3.2安装型式
单管程（焊入式，见图3.2.1.1-8：贴面式，见图3.23. 2.1. 1
1.1-b)。
：1———管籍，2---垫片，3——管板，4--—简体；5——耳式支座，6——拉杆，7—一换热管：8-一排气口，
9--垫片：10-
封头；11——设备法兰；12-—壳程接管；13--—折流校或支承板14-—鞍式支座；15--排液！16-—双头螺柱和螺母：17--隔板，18—--管释接管。4
图3.2.1.1-
3. 2. 1. 1-b
3.2.1.2双管程（焊入式，见图3.2.1.2-&，贴面式见图3.21.2-b)。
单管程（焊入式，现图3.2.2.1-a贴面式.见图3.23.2.2. 11
2.1-b)。
图3. 2.1. 2-a
图3.2.1.2-b
图3. 2.2. 1a
3.2.2.2双管程（焊入式，见图3.2.2.2-a；贴面式，见图3.2.2. 2-b)。
图3.2.2.1-b
图 3. 2. 2. 2-8
图 3.2.2.2-b
重套式（焊入式，见图3.2.3-a：贴面式，见图3.2.3-b）。图3. 2. 3
图3.2.3-b
级）。
基本参数
4.1公称压力(PN)
公称压力分0.6、1.0.1.6.2.5MPa四个等级（真空按1.0MPa4.2公称直径(DN)
公称直径分150、200.250、300、400.500、600、700800、900、1000mm共十个规格。
4.3设计温度
4.3.1设计基准温度200℃。在各级温度下的允许最高工作压力按表4.3.1规定。
4.3.2最低使用温度大于一20℃，最高使用温度350℃。4.4公称换热面积（FN）
本标准的换热面积以换热管外径为基推。4.4.1
4.4.2本标准的公称换热面积是计算面积经圆整后的值。公称换热面积为1.0m2~365m2，见表4.4.2。9
材料类别
碳紊钢
奥氏体不锈钢
碳素钢
·奥氏体不锈钢
碳素钢、低合金钢
奥氏体不锈钢
碳素钢、低合金钢
奥氏体不锈钢
设计温度
允许最高工作压力（MPa）
