常压人孔
HG21515-95
1主题内容与适用范围
本标准规定了碳素钢制常压人孔的型式、尺寸、技术要求和有关使用规定。本标准适用于无冲击工作压力小于0.07MPa，工作温度下限0℃、上限60～200℃的常压人孔。
注：上限工作温度由选定的橡胶密封垫片的材料类型确定。19
GB5781-86
GB4186
HG21514-95

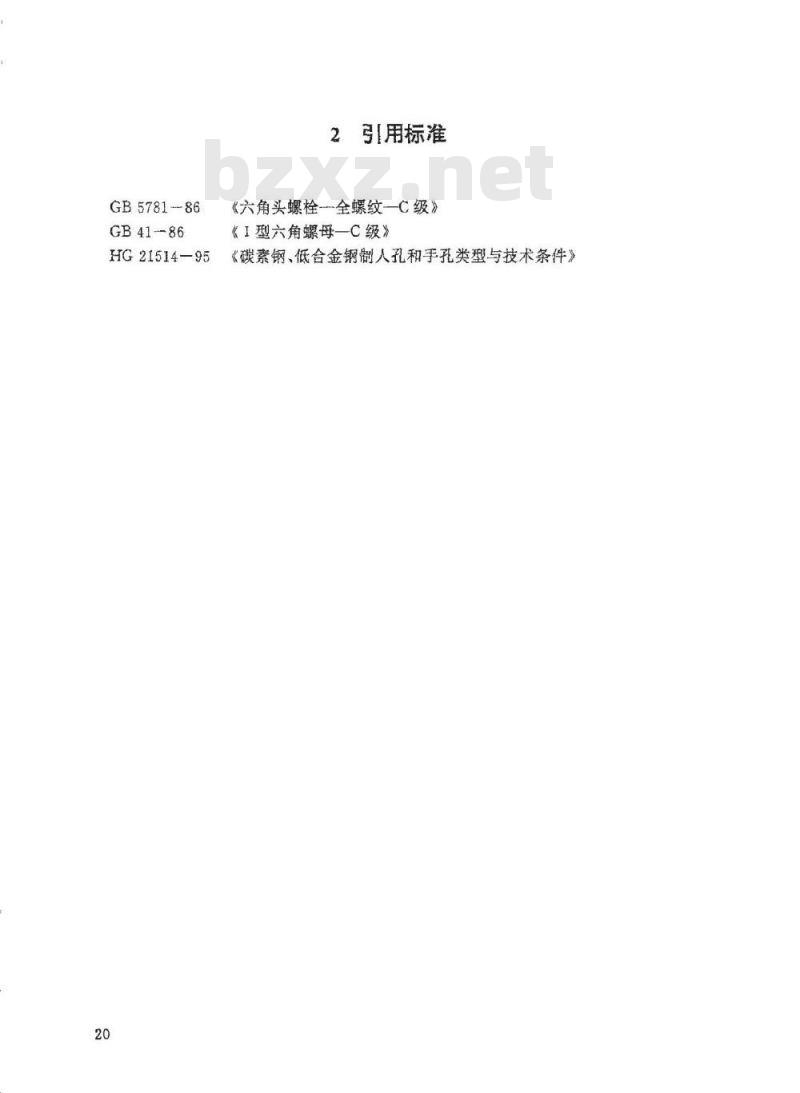

引用标准
《六角头螺栓一全螺纹一C级》
《I型六角螺母一C级》
《碳素钢、低合金钢制人孔和手孔类型与技术条件》3
型式和尺寸
人孔的型式和尺寸见下图及表3一1～2的规定。6
公称直径
标准号
GB5781-86Www.bzxZ.net
GB41-86
426×6
480×6
530×6
630×6
明细表
垫片=3
螺母M16
见尺寸表
见尺寸表
螺栓、螺母
Q235-A·F
Q235-A·F
橡胶板（光面）
Q235-A·F
Q235--A·F
表3—2
值径×长度
M16×50
M16×50
M16X50
M16X55
总质量
注：①人孔高度H，系根据容器的直径不小于人孔公称直径的两倍定；如有特殊要求，允许改变，但需注明改变后的H尺寸，并修正人孔总质量。②表中带括号的公称直径尽量不采用22
技术要求
人孔的技术要求应符合,HG21514中第4章“技术条件”的规定23
标记示例
公称直径DN450、采用2707耐酸、碱橡胶板垫片的常压人孔，其规定标记符号为人孔（R·A-2707）450HG21515-95H一190(非标准尺寸)的上例人孔，其规定标记符号为：人孔（R·A-2707）450H,=190HG21515—95月本标准提出单位、主编单位
附加说明
和主要起草人
提出单位：化工部设备设计技术中心站主编单位：中国天辰化学工程公司主要起草人：赵承和李文任沈鹏飞25
