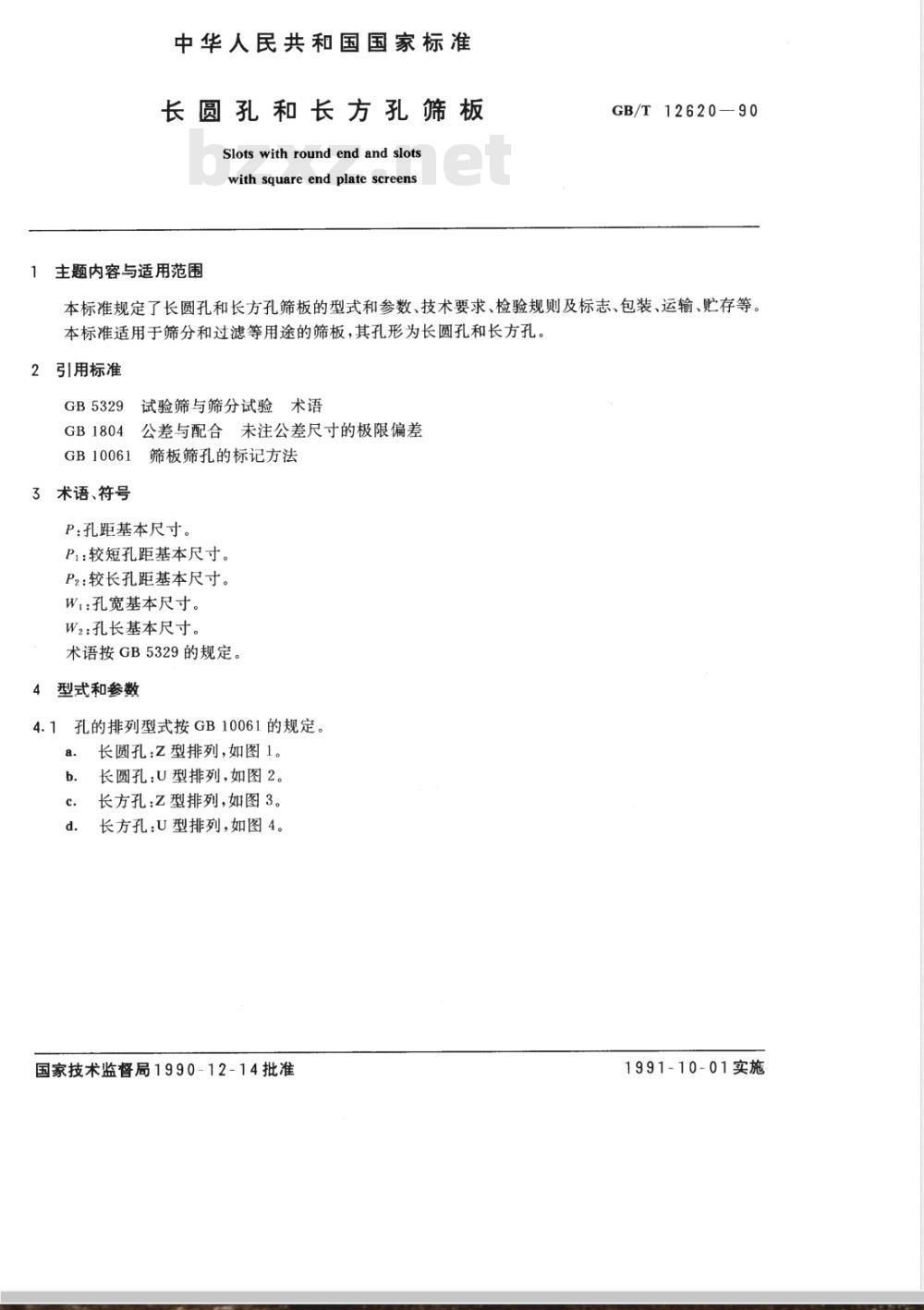

中华人民共和国国家标准
长圆孔和长方孔筛板
Slots with round end and slotswith square end plate screens1主题内容与适用范围
GB/T 12620—90
本标准规定了长圆孔和长方孔筛板的型式和参数、技术要求、检验规则及标志、包装、运输、贮存等。本标准适用于筛分和过滤等用途的筛板，其孔形为长圆孔和长方孔。引用标准
试验筛与筛分试验术语
GB5329
GB1804公差与配合未注公差尺寸的极限偏差GB10061筛板筛孔的标记方法
：术语、符号
P：孔距基本尺寸。
P1:较短孔距基本尺寸。
P2：较长孔距基本尺寸。
Wi:孔宽基本尺寸。
W2:孔长基本尺寸。
术语按GB5329的规定。
型式和参数

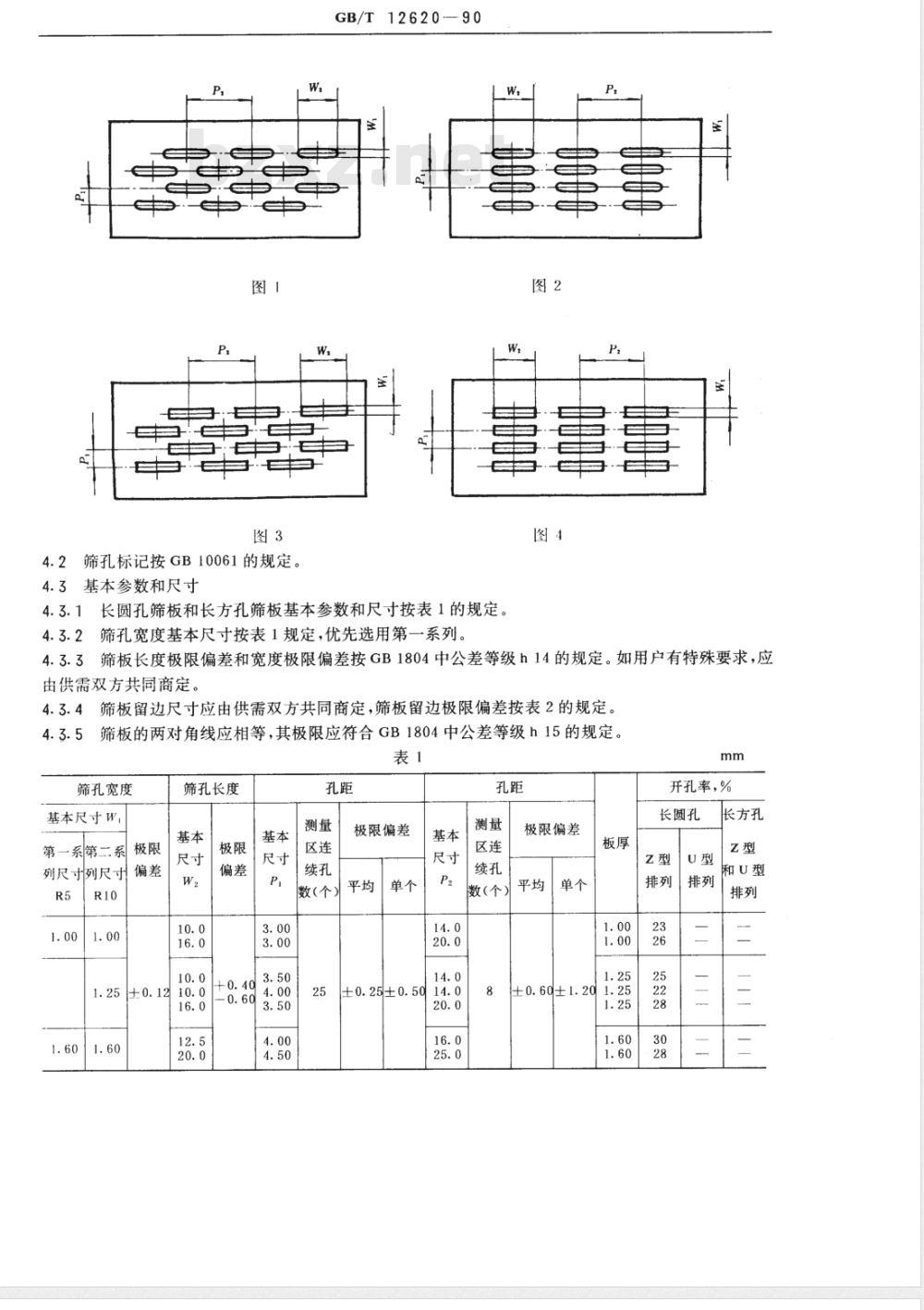

4.1孔的排列型式按GB10061的规定。长圆孔：Z型排列，如图1。
长圆孔：U型排列，如图2。
长方孔：乙型排列，如图3。
长方孔：U型排列，如图4。
国家技术监督局1990-12-14批准1991-10-01实施
4.2筛孔标记按GB10061的规定。4.3基本参数和尺寸
GB/T12620--90
4.3.1长圆孔筛板和长方孔筛板基本参数和尺寸按表1的规定，4.3.2筛孔宽度基本尺寸按表1规定，优先选用第一系列。W
4.3.3筛板长度极限偏差和宽度极限偏差按GB1804中公差等级h14的规定。如用户有特殊要求，应由供需双方共同商定。
筛板留边尺寸应由供需双方共同商定，筛板留边极限偏差按表2的规定。4.3.4
筛板的两对角线应相等，其极限应符合GB1804中公差等级h15的规定。表1
筛孔宽度
基本尺寸W
一系第二系
列尺寸列尺寸
1.25±0.12
筛孔长度
数（个）
极限偏差
极限偏差
数（个）
±0.25±0.50
±0.60±1.20
开孔率，%
长圆孔
长方孔
和U型
筛孔宽度
基本尺寸W
第一系第二系
列尺寸列尺寸
筛孔长度
GB/T12620—90

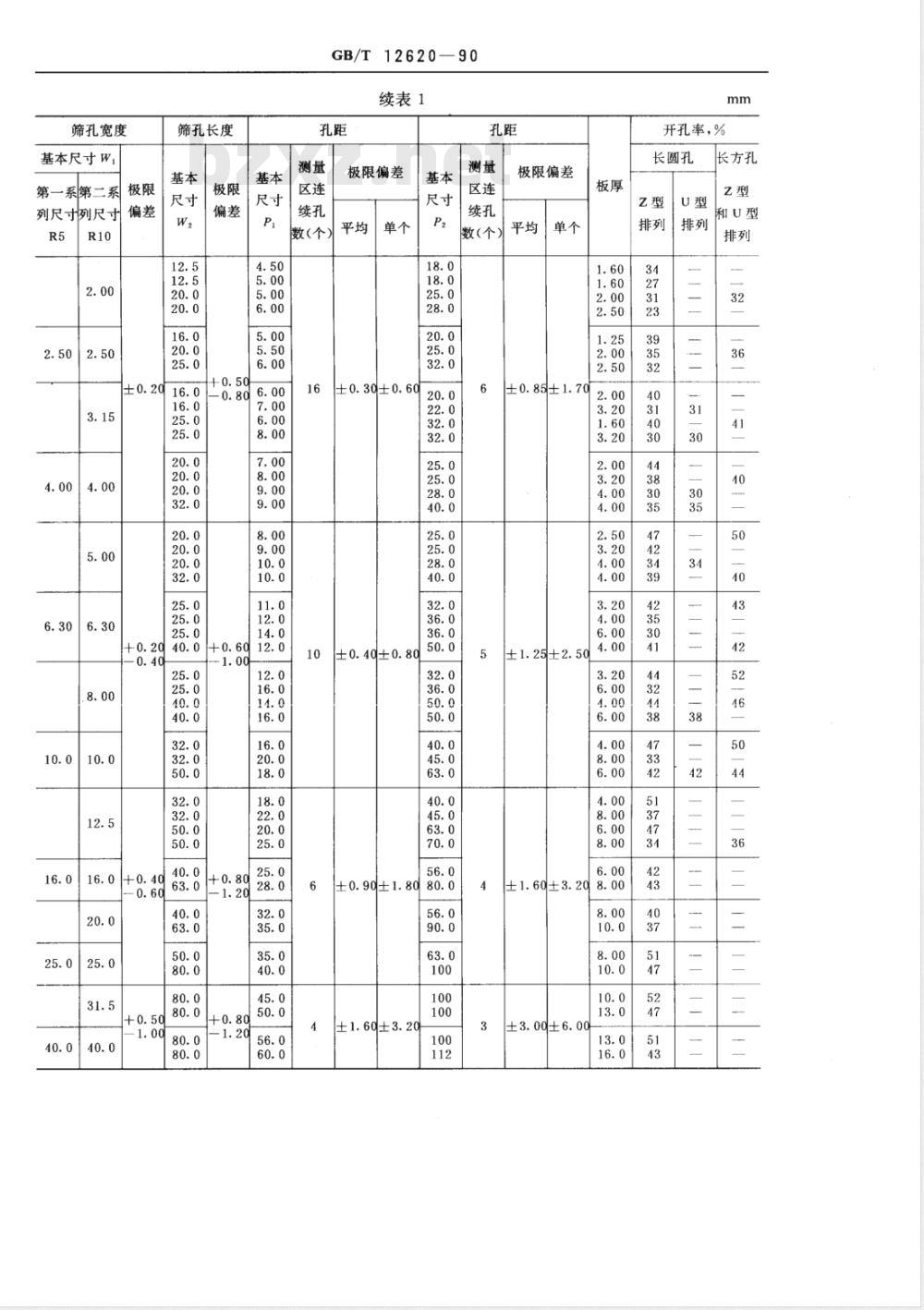

续表1
数（个）
极限偏差
±0.30±0.60
±0.40±0.80
数（个）
±0.90±1.80
±1.60±3.20
极限偏差
±0.85±1.70
±1.25±2.50
±1.60±3.20
±3.00±6.00
开孔率，%
长圆孔
长方孔
和U型

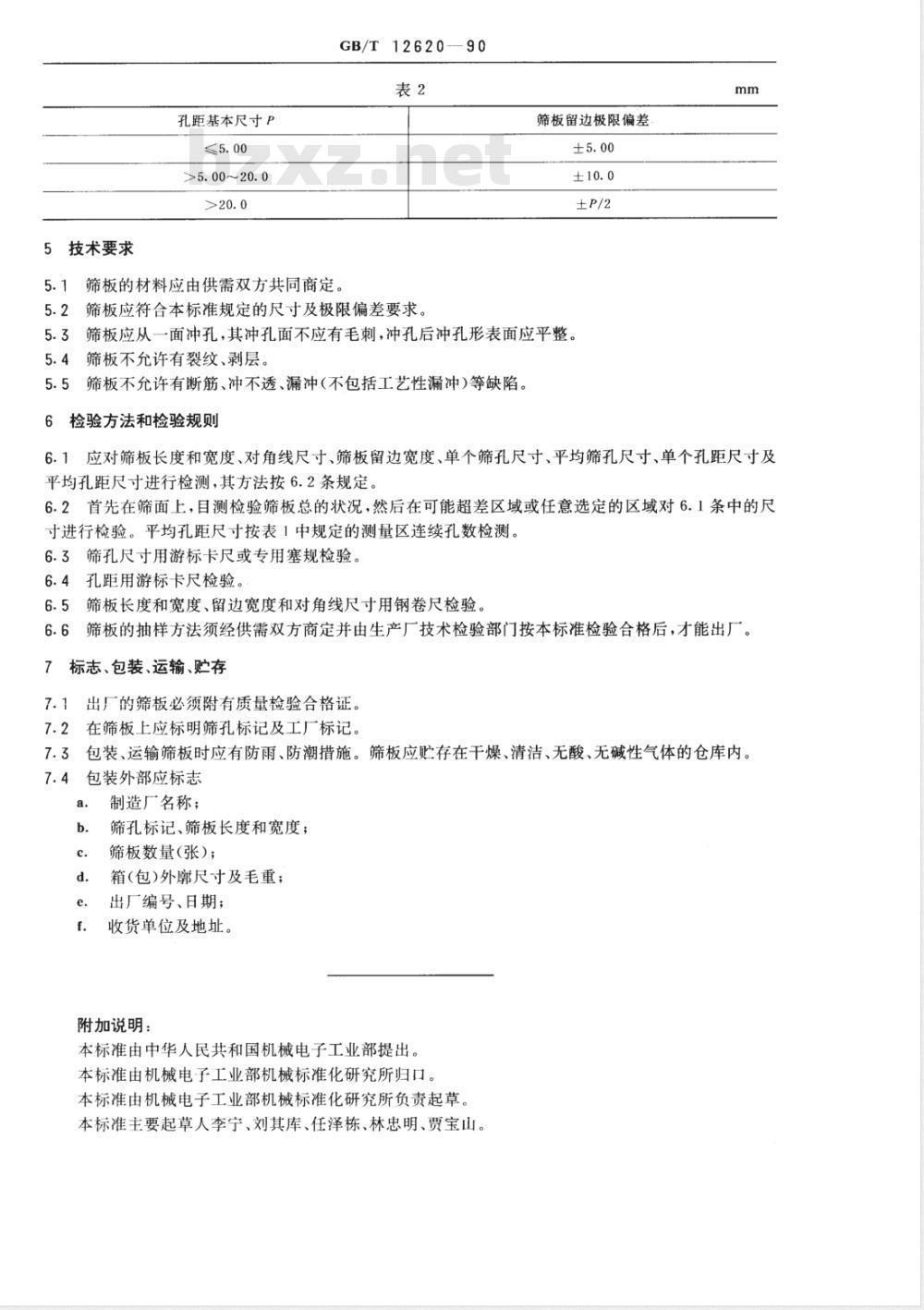

5技术要求
孔距基本尺寸P
>5.00~20.0
GB/T12620—90
5.1筛板的材料应由供需双方共同商定。5.2筛板应符合本标准规定的尺寸及极限偏差要求筛板留边极限偏差
5.3筛板应从一面冲孔，其冲孔面不应有毛刺，冲孔后冲孔形表面应平整。5.4筛板不允许有裂纹、剥层。
5.5筛板不允许有断筋、冲不透、漏冲（不包括工艺性漏冲)等缺陷。6检验方法和检验规则
6.1应对筛板长度和宽度、对角线尺寸、筛板留边宽度、单个筛孔尺寸、平均筛孔尺寸、单个孔距尺寸及平均孔距尺寸进行检测，其方法按6.2条规定。6.2首先在筛面上，目测检验筛板总的状况，然后在可能超差区域或任意选定的区域对6.1条中的尺寸进行检验。平均孔距尺寸按表1中规定的测量区连续孔数检测。6.3筛孔尺寸用游标卡尺或专用塞规检验。6.4孔距用游标卡尺检验。
6.5筛板长度和宽度、留边宽度和对角线尺寸用钢卷尺检验。6.6筛板的抽样方法须经供需双方商定并由生产厂技术检验部门按本标准检验合格后，才能出厂。7标志、包装、运输、贮存
7.1出厂的筛板必须附有质量检验合格证。在筛板上应标明筛孔标记及工厂标记。7.2
包装、运输筛板时应有防雨、防潮措施。筛板应贮存在干燥、清洁、无酸、无碱性气体的仓库内。7.3
包装外部应标志
制造广名称；
筛孔标记、筛板长度和宽度；
筛板数量(张)；
箱(包)外廓尺寸及毛重；
出厂编号、日期；bzxz.net
收货单位及地址。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准由机械电子工业部机械标准化研究所负责起草。本标准主要起草人李宁、刘其库、任泽栋、林忠明、贾宝山。
