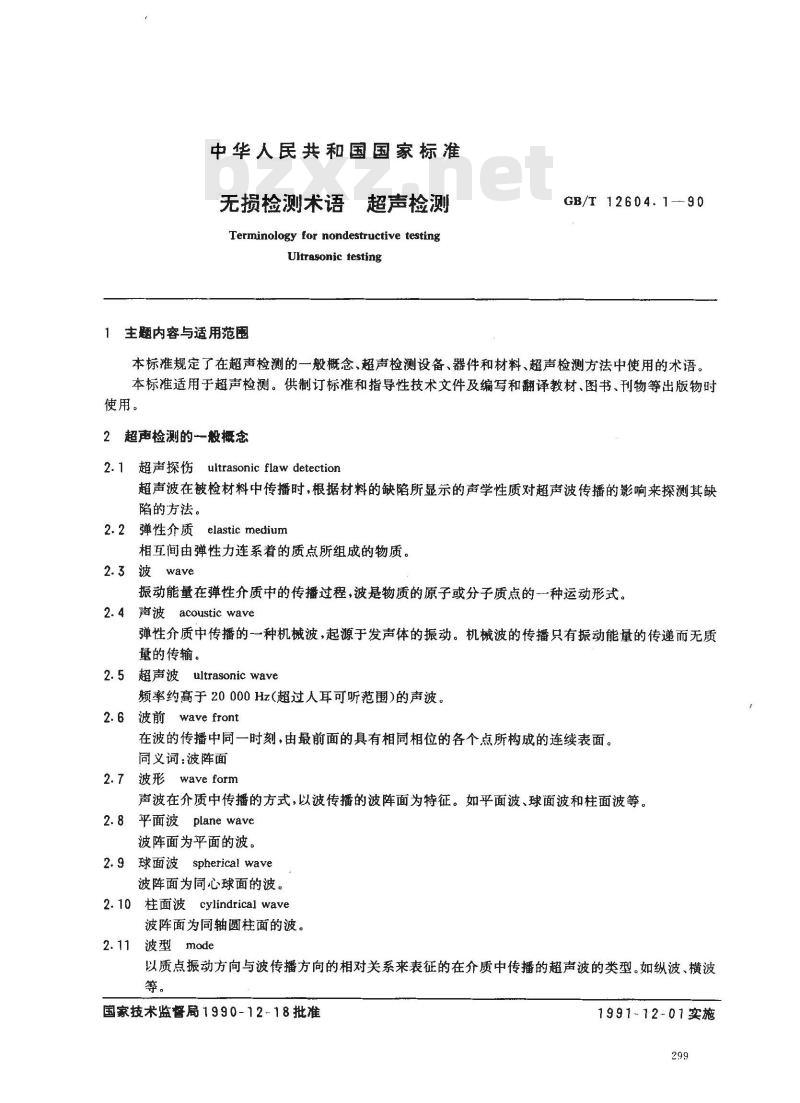

【国家标准(GB)】 无损检测术语 超声检测

中华人民共和国国家标准
无损检测术语
超声检测
Terminology for nondestructive testingUlfrasonic testing
1主题内容与适用范围
GB/T 12604.1—90
本标准规定了在超声检测的一般概念、超声检测设备、器件和材料、超声检测方法中使用的术语。本标准适用于超声检测。供制订标准和指导性技术文件及编写和翻译教材、图书、刊物等出版物时使用。
2超声检测的般概念
超声探伤
ultrasonic flaw detection
超声波在被检材料中传播时，根据材料的缺陷所显示的声学性质对超声波传播的影响来探测其缺陷的方法。
2.2 弹性介质 elastic medium
相互间由弹性力连系着的质点所组成的物质。2.3
波wave
振动能量在弹性介质中的传播过程，波是物质的原子或分子质点的一种运动形式。2.4 声波acoustic wave
弹性介质中传播的一种机械波，起源于发声体的振动。机械波的传播只有振动能量的传递而无质量的传输。
2.5超声波ultrasonic wave
频率约高于20000Hz（超过人耳可听范围)的声波。2.6 波前 wave front
在波的传播中同一时刻，由最前面的具有相同相位的各个点所构成的连续表面。义词:波阵面
波形wave form
声波在介质中传播的方式，以波传播的波阵面为特征。如平面波、球面波和柱面波等。2.8平面波plane wave
波阵面为平面的波。
2.9 球面波 spherical wave
波阵面为同心球面的波。
2.10柱面波cylindrical wave
波阵面为同轴圆柱面的波。
波型mode
以质点振动方向与波传播方向的相对关系来表征的在介质中传播的超声波的类型。如纵波、横波等。
国家技术监督局1990-12-18批准1991-12-01实施
GB/T 12604.1--90

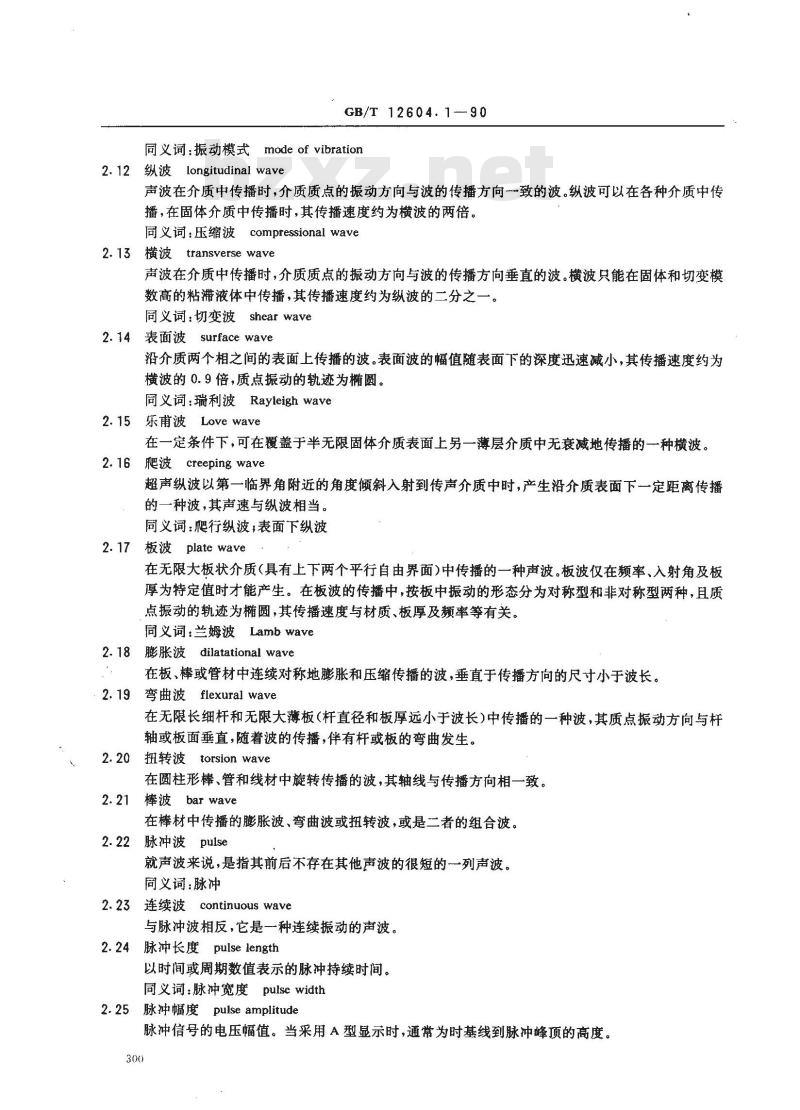

同义词：振动模式mode of vibration2.12 纵波 longitudinal wave
声波在介质中传播时，介质质点的振动方向与波的传播方向一致的波。纵波可以在各种介质中传播，在固体介质中传播时，其传播速度约为横波的两倍。同义词：压缩波compressionalwave2.13 横波 transverse wave
声波在介质中传播时，介质质点的振动方向与波的传播方向垂直的波。横波只能在固体和切变模数高的粘滞液体中传播，其传播速度约为纵波的二分之一。同义词：切变波shear wave
2.14表面波surfacewave
沿介质两个相之间的表面上传播的波。表面波的幅值随表面下的深度迅速减小，其传播速度约为横波的0.9倍，质点振动的轨迹为椭圆。同义词：瑞利波Rayleighwave
2.15乐甫波Love wave
在一定条件下，可在覆盖于半无限固体介质表面上另一薄层介质中无衰减地传播的一种横波。2.16 爬波 creeping wave
超声纵波以第一临界角附近的角度倾斜入射到传声介质中时，产生沿介质表面下一定距离传播的一种波,其声速与纵波相当。
同义词：爬行纵波；表面下纵波2. 17板波plate wave
在无限大板状介质（具有上下两个平行自由界面)中传播的一种声波。板波仅在频率、入射角及板厚为特定值时才能产生。在板波的传播中，按板中振动的形态分为对称型和非对称型两种，且质点振动的轨迹为椭圆，其传播速度与材质、板厚及频率等有关。同义词：兰姆波Lamb wave
2. 18 膨胀波 dilatational wave在板、棒或管材中连续对称地膨胀和压缩传播的波，垂直于传播方向的尺寸小于波长。2.19弯曲波flexural wave
在无限长细杆和无限大薄板（杆直径和板厚远小于波长)中传播的一种波，其质点振动方向与杆轴或板面垂直，随着波的传播，伴有杆或板的弯曲发生。2.20扭转波torsion wave
在圆柱形棒、管和线材中旋转传播的波，其轴线与传播方向相一致。2.21
棒波bar wave
在棒材中传播的膨胀波、弯曲波或扭转波，或是二者的组合波。2.22脉冲波pulse
就声波来说，是指其前后不存在其他声波的很短的一列声波。同义词：脉冲
2.23连续波continuous wave
与脉冲波相反，它是一种连续振动的声波。2.24脉冲长度pulse length
以时间或周期数值表示的脉冲持续时间。同义词：脉冲宽度pulse width
2.25 脉冲幅度 pulse amplitude脉冲信号的电压幅值。当采用A型显示时，通常为时基线到脉冲峰顶的高度。300

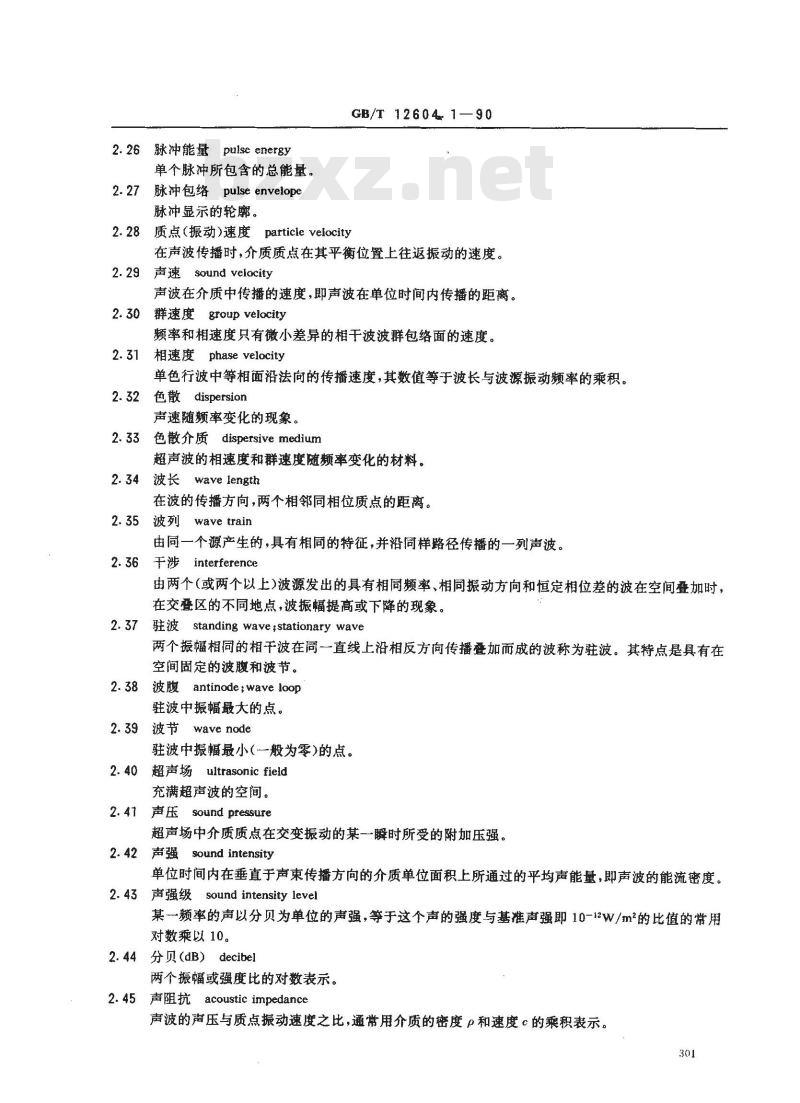

2. 26 脉冲能量 pulse energy
单个脉冲所包含的总能量。
脉冲包络pulse envelope
脉冲显示的轮廓。
GB/T 12604-1—90
质点(振动)速度
particle velocity
在声波传播时，介质质点在其平衡位置上往返振动的速度。2.29 声速 sound velocity
声波在介质中传播的速度，即声波在单位时间内传播的距离。2.30 群速度 group velocity
频率和相速度只有微小差异的相干波波群包络面的速度。2.31相速度phase velocity
单色行波中等相面沿法向的传播速度，其数值等于波长与波源振动频率的乘积。?色散?dispersion
声速随频率变化的现象。
色散介质 dispersive medium
超声波的相速度和群速度随频率变化的材料。波长 wave length
在波的传播方向，两个相邻同相位质点的距离。2.35波列wave train
由同一个源产生的，具有相同的特征，并沿同样路径传播的一列声波。干涉interference
由两个（或两个以上）波源发出的具有相同频率、相同振动方向和恒定相位差的波在空间叠加时，在交叠区的不同地点，波振幅提高或下降的现象。驻波 standing wave;stationary wave2.37
两个振幅相同的相干波在同一直线上沿相反方向传播叠加而成的波称为驻波。其特点是具有在空间固定的波腹和波节。
波腹 antinode;wave loop
驻波中振幅最大的点。
波节 wave node
驻波中振幅最小(一般为零)的点。超声场 ultrasonic field
充满超声波的空间。
声压 sound pressure
超声场中介质质点在交变振动的某一瞬时所受的附加压强。声强 sound intensity
单位时间内在垂直于声束传播方向的介质单位面积上所通过的平均声能量，即声波的能流密度。2.43声强级 sound intensity level某一频率的声以分贝为单位的声强，等于这个声的强度与基准声强即10-12W/m的比值的常用对数乘以 10。
2.44分贝(dB）decibel
两个振幅或强度比的对数表示。5声阻抗acoustic impedance
声波的声压与质点振动速度之比，通常用介质的密度p和速度c的乘积表示。301
GB/T 12604. 1--90

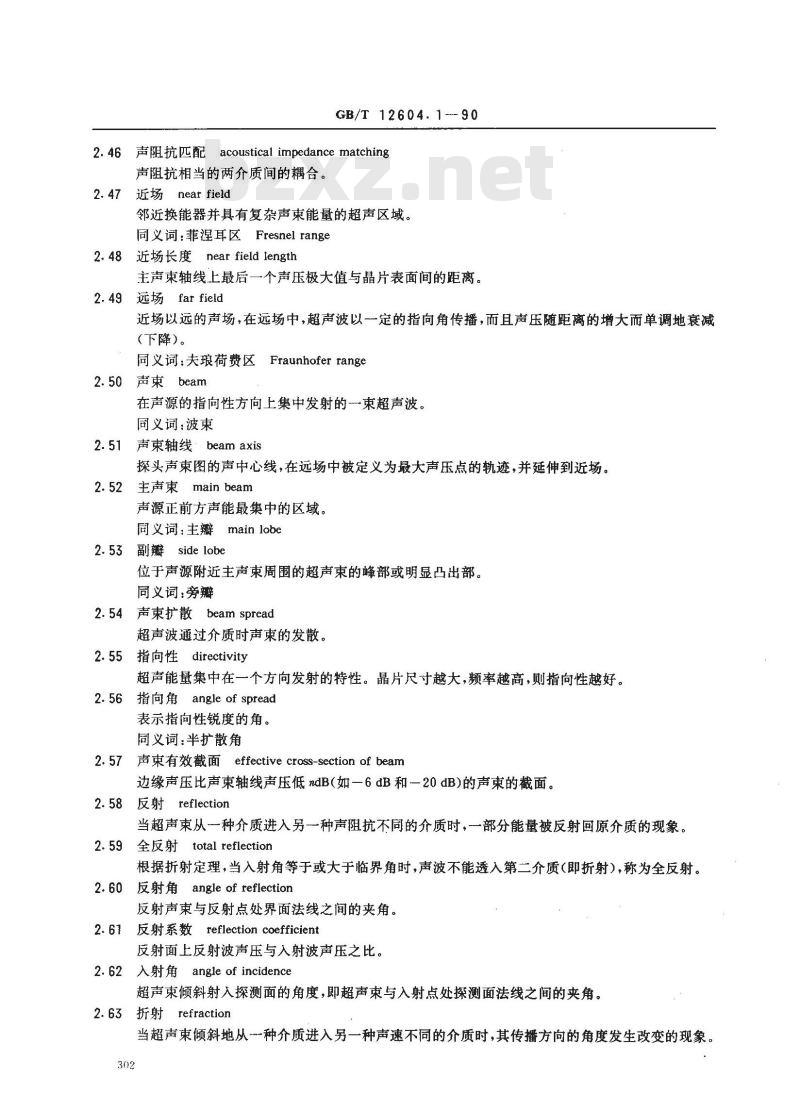

声阻抗匹配acousticalimpedancematching声阻抗相当的两介质间的耦合。2.47近场near field
邻近换能器并具有复杂声束能量的超声区域。同义词：菲涅耳区Fresnel range2.48近场长度near field length主声束轴线上最后一个声压极大值与晶片表面间的距离。2.49远场far field
近场以远的声场，在远场中，超声波以一定的指向角传播，而且声压随距离的增大而单调地衰减（下降）。
同义词：夫琅荷费区Fraunhofer range2.50　声束　beam
在声源的指向性方向上集中发射的束超声波。同义词：波束
2.51声束轴线：beam axis
探头声束图的声中心线，在远场中被定义为最大声压点的轨迹，并延伸到近场。2.52主声束main beam
声源正前方声能最集中的区域。同义词：主瓣 main lobe
2.53副瓣side lobe
位于声源附近主声束周围的超声束的峰部或明显凸出部。同义词：旁瓣
2.54声束扩散beam spread
超声波通过介质时声束的发散。2.55指向性directivity
超声能量集中在一个方向发射的特性。晶片尺寸越大，频率越高，则指向性越好。2.56指向角angle of spread
表示指向性锐度的角。
同义词：半扩散角
2. 57 声束有效截面 effective cross-section of beam边缘声压比声束轴线声压低 ndB(如一6 dB和一20 dB)的声束的截面。2.58 反射 reflection
当超声束从一一种介质进入另一种声阻抗不同的介质时，一部分能量被反射回原介质的现象。2.59 全反射 total reflection根据折射定理，当入射角等于或大于临界角时，声波不能透入第二介质(即折射)，称为全反射。2.60反射角 angle of reflection反射声束与反射点处界面法线之间的夹角。2.61
反射系数reflection coefficient反射面上反射波声压与入射波声压之比。2.62入射角angle of incidence超声束倾斜射入探测面的角度，即超声束与入射点处探测面法线之间的夹角。2.63 折射 refraction
当超声束倾斜地从一种介质进入另一种声速不同的介质时，其传播方向的角度发生改变的现象。302

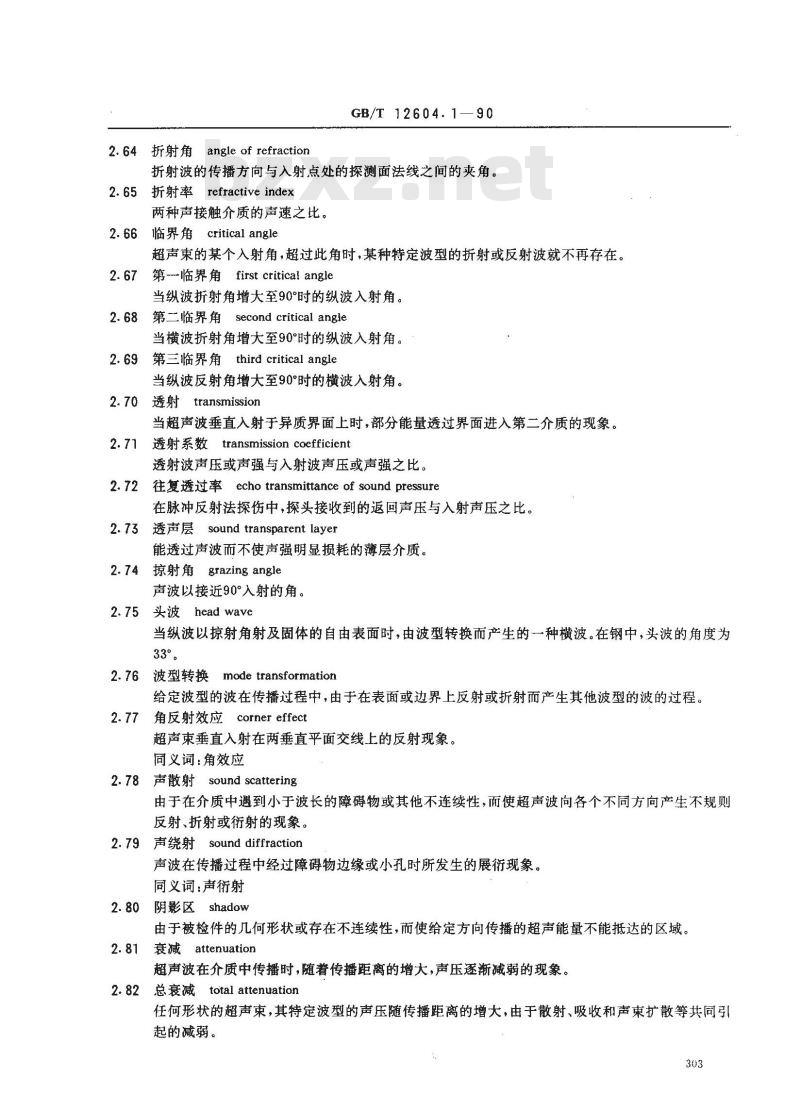

2.64折射角
angle of refraction
GB/T 12604.1—90
折射波的传播方向与入射点处的探测面法线之间的夹角。折射率refractive index
两种声接触介质的声速之比。
临界角 critical angle
超声束的某个入射角，超过此角时，某种特定波型的折射或反射波就不再存在。第-临界角 first critical angle2.67
当纵波折射角增大至90°时的纵波入射角。第二临界角 second critical angle2.68
当横波折射角增大至90°时的纵波入射角。第三临界角third critical angle2.69
当纵波反射角增大至90°时的横波入射角。2.70
透射 transmission
当超声波垂直入射于异质界面上时，部分能量透过界面进入第二介质的现象。透射系数 transmission coefficient2.71
透射波声压或声强与入射波声压或声强之比。往复透过率 echo transmittance of sound pressure2.72
在脉冲反射法探伤中，探头接收到的返回声压与入射声压之比。2.73 透声层 sound transparent layer能透过声波而不使声强明显损耗的薄层介质。掠射角 grazing angle
声波以接近90°入射的角。
2.75头波head wave
当纵波以掠射角射及固体的自由表面时，由波型转换而产生的一种横波。在钢中，头波的角度为33°。
2.76波型转换mode transformation给定波型的波在传播过程中，由于在表面或边界上反射或折射而产生其他波型的波的过程。2.77
角反射效应corner effect
超声束垂直入射在两垂直平面交线上的反射现象。同义词：角效应
2.78 声散射 sound scattering由于在介质中遇到小于波长的障碍物或其他不连续性，而使超声波向各个不同方向产生不规则反射、折射或衍射的现象。
2.79 声绕射 sound diffraction声波在传播过程中经过障碍物边缘或小孔时所发生的展衍现象。同义词：声衍射
2.80 阴影区shadow
由于被检件的几何形状或存在不连续性，而使给定方向传播的超声能量不能抵达的区域。2.81
衰减attenuation
超声波在介质中传播时，随着传播距离的增大，声压逐渐减弱的现象。总衰减 total attenuation
任何形状的超声束，其特定波型的声压随传播距离的增大，由于散射、吸收和声束扩散等共同引起的减弱。
2.83 衰减系数 attenuation coefficientGB/T 12604.1—90
超声波在介质中传播时，因材质散射在单位距离内声压的损失，通常以每厘米分贝表示。吸收 absorption
在传声介质中，由于部分超声能量转变为热能而产生的衰减。基频 fundamental frequency
在共振检测法中，当波长为被检件厚度两倍时的频率。2.86谐频harmonics
为基频整倍数的频率。
超声频谱ultrasonic spectroscopy2.87
超声波中各频率成分的幅度分布。2.88不连续（性）‘discontinuity工件正常组织、结构或外形的任何间断，这种间断可能会，也可能不会影响工件的可用性。2.89
缺陷defect
尺寸、形状、取向、位置或性质对工件的有效使用会造成损害，或不满足规定验收标准要求的不连续性。
2.90伤flaw
工件或材料的一种不完善，它可能是，也可能不是有害的。如果是有害的，就属于缺陷或不连续性。
指示indication
在探伤中，须要对其重要性作出解释的响应或形迹。2.92相关指示relevant indication须作评定的不连续性的指示。
非相关指示nonrelevant indication2.93
是一些由无法控制的试验条件所产生的真实指示，但与可能构成为一缺陷的不连续性并无关系。假指示 false indication
通过不适当的方法或处理所得到的，可能被错误地解释为不连续性或缺陷的指示。解释interpretation
确定指示是相关指示还是非相关指示或假指示的过程。2.96评定evaluation
在对所注意的指示作出解释后，就其是否符合规定的验收标准进行确定。3超声检测设备、器件和材料
超声检测系统ultrasonic testing system3.1#
由超声检测仪器、探头和电缆组成的系统。3.2超声探伤仪ultrasonic flaw detector利用超声波反射或透射原理，以检查工件缺陷的仪器。其主要组成部分有同步电路、发射电路、接收电路、扫描电路、显示电路、电源电路和探头等。按显示方式不同，可分为A型、B型、C型显示等。
3.3 超声测厚仪 ultrasonic thickness gauge根据超声波在材料或被检件中的传播时间或产生共振的原理设计的、用于测量材料或被检件厚度的仪器。
3.4超声显微镜
ultrasonic microscope
利用超声辐射工作的一种特殊的显微镜。304
3. 5 A 型显示 A-scope;A-scanGB/T 12604.1-—90
以水平基线（X轴）表示距离或时间，用垂直于基线的偏转（Y轴)表示幅度的一种信息显示方法。3.6 B型显示 B-scope;B-scan
一种能够显示被检件的横截面图象，指示反射体的大致尺寸及其相对位置的超声信息显示方法。3. 7 C 型显示 C-scope;C-scan一种能够显示被检件纵剖面图象的超声信息显示方法。3. 8 D 型显示 D-scope;D-scan对被检件体积内的反射体作立体的图形显示。3. 9 MA 型显示 MA-scope;MA-scan在探头扫查过程中，将所得到的A型显示图形连续叠加的显示。3. 10 发射脉冲 transmitted pulse为了产生超声波而加到换能器上的电脉冲。3.11时基线time base
A型显示荧光屏中表示时间或距离的水平扫描线。同义词：扫描线时间轴
3.12扫描　sweep
电子束横过探伤仪荧光屏所作同一样式的重复移动。3.13扫描速度sweepspeed
荧光屏上的横轴与相应声程的比值。扫描范围sweep range
荧光屏时基线上能显示的最大声程。同义词：时基范围
延时扫描delayed sweep
在A型或B型显示中，使时基线的起始部分不显示出来的扫描方法。界面触发interface trigger
以界面信号作为起始点，将该点作为其他时序系统(例如闸门位置)的参照基准。3. 17 时基线展宽 expanded time-base sweep时基线光点扫描速度的增加，能将被检件厚度或长度范围内选定区域的回波更详细地在超声探伤仪荧光屏上显示出来。
同义词：标尺展宽scale expansion3.18水平线性 horizontal linearity;time or distance linearity超声探伤仪荧光屏时间或距离轴上显示的信号与输入接收器的信号（通过校正的时间发生器或来自已知厚度平板的多次回波)成正比关系的程度。同义词：距离线性；时基线性
3. 79 垂直线性vertical linearity超声探伤仪荧光屏上显示的信号幅度与输人接收器的信号幅度成正比关系的程度。同义词：幅度线性amplitude linearity3.20 水乎极限 horizontal limit荧光屏上能够显示的最大水平偏转距离。3.21
垂直极限vetrtical limit
荧光屏上能够显示的反射脉冲的最大幅值。3. 22 动态范围 dynamic range在增益调节不变时，超声探伤仪荧光屏上能分辨的最大与最小反射面积波高之比。通常以分贝表305
GB/T 12604.1-90
3.23脉冲重复频率pulse repetition frequency为了产生超声波，每秒内由脉冲发生器激励探头晶片的脉冲次数。同义词：脉冲重复率pulse repetition rate3.24检测频率inspection frequency;test frequency超声检测时所使用的超声波频率。通常为0.4～15MHz。同义词：探伤频率
3.25回波频率　echo frequency回波在时间轴上进行扩展观察所得到的峰值间隔时间的倒数。3.26灵敏度sensitivity
在超声探伤仪荧光屏上产生可辨指示的最小超声信号的一种量度。灵敏度余量surplus sensitivity3.27
超声探伤系统中，以一定电平表示的标准缺陷探测灵敏度与最大探测灵敏度之间的差值。3.28
穿透深度penetration
超声探伤时，在被检件中能够测出回波信号的最大深度。3.29盲区 dead zone
在一定探伤灵敏度下，从探测面到最近可探缺陷在被检件中的深度。盲区由探头、超声探伤仪及被检件的特性确定。
3.30分辨力resolution
超声探伤系统能够区分横向、纵向或深度方向相距最近的一定大小的两个相邻缺陷的能力。纵向分辨力langitudinal resolution3.31
沿声束传播方向的分辨力。
3.32横向分辨力transverse resolution在距探头横向的一定距离上，垂直于声束方向的分辨力。3.33脉冲调谐pulsetuning
在某些超声探伤仪上采用的一种控制方法，即通过调整发射脉冲的频谱以使探头和电缆对发射器具有最佳的响应。
3.34 饱和 saturation
输入信号幅度增大而荧光屏上回波信号幅度不增大的一种现象。触发/报警状态trigger/alarm condition3.35
超声仪器发现被检件中有超标检出信号时发出指示的状态。触发/报警标准trigger/alarmlevel3.36
超声仪器用以区分被检件为合格或不合格的信号幅度差的基准。3.37视频显示video presentation探头接收到的超声高频信号，经检波放大后形成探伤图形的显示方法。同义词：检波显示
3.38射频显示radio frequency(r-f）display探头接收到的超声高频信号，被放大后直接进行显示的方法。同义词：不检波显示
3.39时标markers
用电子方法产生的一系列脉冲或其他方式使荧光屏时基线上依次出现的标志信号，用于距离或时间的测定。
3. 40距离刻度distance marker;time marker306
GB/T 12604.1--90
为便于直接指示缺陷位于被检件内的深度、水平距离、声程等而加在探伤仪荧光屏时基线上的等分刻度。
3. 41 抑制 reject;suppression在超声探伤仪中，为了减少或消除低幅度信号（电或材料的噪声），以突出较大信号的一种控制方法。此内容来自标准下载网
3.42 闸门 gate
为监控探伤信号或作进一步处理而选定一段时间范围的电子学方法。3.43衰减器attenuator
使信号电压(声压)定量改变的装置。衰减量以分贝表示。3.44准直器collimator
控制超声束的尺寸及方向的装置。信噪比 signal-to-noise ratio3.45
超声信号幅度与最大背景噪声幅度之比。通常以分贝表示。3.46信号泄漏　cross talk
声或电信号穿过预设隔离层的泄漏现象。阻塞 quenching
接收器在接收到发射脉冲或强脉冲信号后的瞬间引起的灵敏度降低或失灵的现象。3.48增益 gain
超声探伤仪接收放大器的电压放大量的对数形式。以分贝表示。3. 49 距离幅度校正 distance amplitude correction;swept gain;time variable gain ;time corrected gain用电子学方法改变放大量，使不同深度上的相同反射体能产生同样的回波幅度。同义词：DAC校正；深度补偿
距离幅度曲线distance gain size curve3.501
根据规定的条件，由产生回波的已知反射体的距离D(A）、探伤仪的增益G(V）和反射体的大小S（G）三个参量绘制的一组曲线。实际探伤时，可由测得的缺陷距离和增益值，从此曲线上估算出缺陷的当量尺寸。
同义词：DGS曲线AVG曲线
面积幅度曲线area amplitude response curve3.51
表示在垂直入射时，传声介质中离探头等距但面积不同的平面反射体回波幅度变化的曲线。耦合　coupling
在探头和被检件之间起传导声波的作用。3.53耦合剂couplant
施加于探头和探测面之间，以改善超声能量传递的液态介质。同义词：耦合介质coupling medium3.54喷液器bubbler
利用喷射液流使超声束与被检件耦合的装置。3.55施利伦系统Schlieren system种用于可视显示超声束在透明介质中传播情况的光学系统。3. 56 试块 test block
用于鉴定超声检测系统特性和探伤灵敏度的样件。标准试块 standard test block3.57
材质、形状和尺寸均经主管机关或权威机构检定的试块。用于对超声检测装置或系统的性能测试及灵敏度调整。
GB/T 12604.190
同义词：校准试块
calibration block
3.58对比试块reference block
调整超声检测系统灵敏度或比较缺陷大小的试块。一般采用与被检材料特性相似的材料制成。同义词：参考试块
压电效应piezoelectric effect3.59
某些材料，在被施加作用力时，能使其表面上产生电荷积累且可逆的效应，称为压电效应。3.60磁致伸缩效应magnetostrictive effect某些材料，在磁场中产生形变且可逆的效应，称为磁致伸缩效应。3.61
压电材料piezoelecttic material具有压电效应性质的材料，如石英、钛酸钡、锆钛酸铅等。探头probe;search unit
发射或接收(或既发射又接收)超声能量的电声转换器件。该器件一般由商标、插头、外壳、背衬、压电元件、保护膜或楔块组成。同义词：换能器
transducer
3.63压电换能器piezoelectric transducer以压电效应的形式，将电信号和机械振动信号作可逆转换的换能器。3.64电磁声换能器electro-magnetic acoustic transducer由金属表面电磁感应产生的涡流和金属内恒定磁场之间相互作用而产生的洛仑兹力进行电能与机械能的转换，发射或接收超声波的换能器。3.65磁致伸缩换能器magnetostrictive transducer以磁致伸缩效应的形式，将电能和机械能可逆转换的换能器。3.66直探头normal probe
进行垂直探伤用的探头，主要用于纵波探伤。同义词：直射声束探头straight beam probe3.67斜探头angle probe
进行斜射探伤用的探头，主要用干横波探伤。同义词：斜射声束探头angle beam probe3.68纵波探头longitudinalwaveprobe发射和接收纵波的探头。
横波探头shearwaveprobe
发射和接收横波的探头，如Y切石英探头。表面波探头surfacewaveprobe
发射和接收表面波的探头，用于表面波探伤。聚焦探头focusingprobe
能使超声束聚焦的探头。
3.72可变角探头variableangleprobe能够连续改变入射角的探头。
液浸探头immersionprobe
用于液浸法探伤的探头。
3.74水柱耦合探头watercolumnprobe进行水柱耦合法探伤用的探头。同义词：局部水浸探头
3.75轮式探头wheel type probe;wheel search unit308
GB/T 12604.1—90
个或多个压电元件装在一个注满液体的活动轮胎中，超声束通过轮胎的滚动接触面与探测面相耦合的一种探头。
单晶片探头single crystal probe3.76
用单个晶片制成的探头，可兼作发射和接收。双晶片探头 double crystal probe;twin probe;T-R probe;S-E probe3.77
装有两个晶片的探头，一个作为发射器，另一个作为接收器。同义词：联合双探头；分割式探头3.78硬膜探头hard-faced probe为了减小磨损，用硬质材料，如钢或陶瓷制成保护膜的探头。3.79 软膜探头 soft-faced probe采用弹性膜做保护膜，晶片与膜片之间的空隙充以液态耦合剂的探头。3.80晶片crystal
超声探头中的电声转换元件。主要采用石英、钛酸钡和锆钛酸铅等压电材料制成，其形状有平面、曲面等。
3.81晶片负载crystal loading
由晶片向与之作声耦合的介质传递的单位面积的机械功。3.82 机电耦合系数electro-mechanical coupling factor压电晶片机械能和电能之间相互转换效率(耦合强弱)的参数。3.83压电应变常数 piezoelectric strain constant单位电场强度产生应变的大小。3.84压电电压常数 piezoelectric voltage constant单位压力产生开路电场强度的大小。3.85压电应力常数 piezoelectric stress constant单位电场强度产生应力的大小。3.86压电劲度常数piezoelectric stiffness constant单位应变产生电场强度的大小。3.87介电常数dielectric constant材料的介电特性。介电常数与压电晶片附上电极后的电容有关，也就是与压电晶片呈现的电气阻抗有关。
频率常数
frequency constant
晶片共振频率与其厚度的乘积。品质因数quality factor
表示因材料内部摩擦而产生的机械损耗大小。品质因数越大，机械损耗越小。居里点　Curie point
对压电材料雨言，是指铁电相和顺电相之间转变的温度。同义词：居里温度Curie temperature3.91电位移electric displacement电场强度乘以介质常数。
保护膜diaphragm
为了保护晶片而贴在晶片前面的薄片。斜楔wedge
为了使超声波倾斜入射于探测面而附加在晶片前面的楔状物体。3.94声透镜acoustical lens
GB/T 12604.1--90
装配在晶片前面，使声束聚焦的器件。接触块 contact shoe;probe shoe3.95
为了保护探头，或为了适应特殊探测面以提高发射和接收效率而附在探头前面的块状物体。延迟块delay block
为使超声脉冲持续时间等影响落在延迟过程中而附加在探头晶片前的透声材料，如双晶片直探头前的块状物体。
3.97 隔声层 sound insulating layer双晶片探头中用以使两者在声路上分割开来的吸声性强的隔片。3. 98 探头背衬 prabe backing在压电晶片辐射有用超声的另一面所粘接的用强吸声和强阻尼材料制作的块状物体。探头阻尼probe damping
用电或机械方法减小探头相继各周的振动幅度，以限制探头受脉冲激励所产生的信号持续时间。阻尼块damping block
与晶片或楔块组合具有高阻尼效率的块状物体。标称角度nominal angle
探头上标志的入射角或钢中折射角。3.102 K值 K value
斜探头折射角的正切值。
标称频率nominal frequency
探头标志频率。
3.104 工作频率 operating frequency探头发出的超声脉冲频谱的中心频率。3.105探头等效阻抗probe equivalent impedance探头有定声负载条件下，输入端电阻抗的绝对值。3. 106 偏向角 angle of squint探头侧边与声束轴线在探测面上投影的夹角，对于斜探头，偏向角通常与横向偏差有关。3. 107』
屋顶角roof angle
斜探头中为在探测面上声束投影和晶片法线之间的夹角；直探头中为声束轴线和晶片法线之间的夹角。
3. 708 焦距 focal distance
聚焦探头声束实测焦点到探头表面的距离。3.109焦点长度focus length
在焦点前后同焦点声压比差一定分贝数的长度。3.110焦点宽度focuswidth
聚焦直探头焦点处的声束宽度或聚焦斜探头在焦点处沿水平方向的宽度。3. 111会聚点convergence point双晶片探头发射和接收声场轴线的交点。同义词：交叉点
3.112延迟声程delay path
晶片至探测面的声程。
3.113探头入射点probe index
横波探头或表面波探头上发射声束轴线通过探头底面的点。3.114前沿距离front distance
