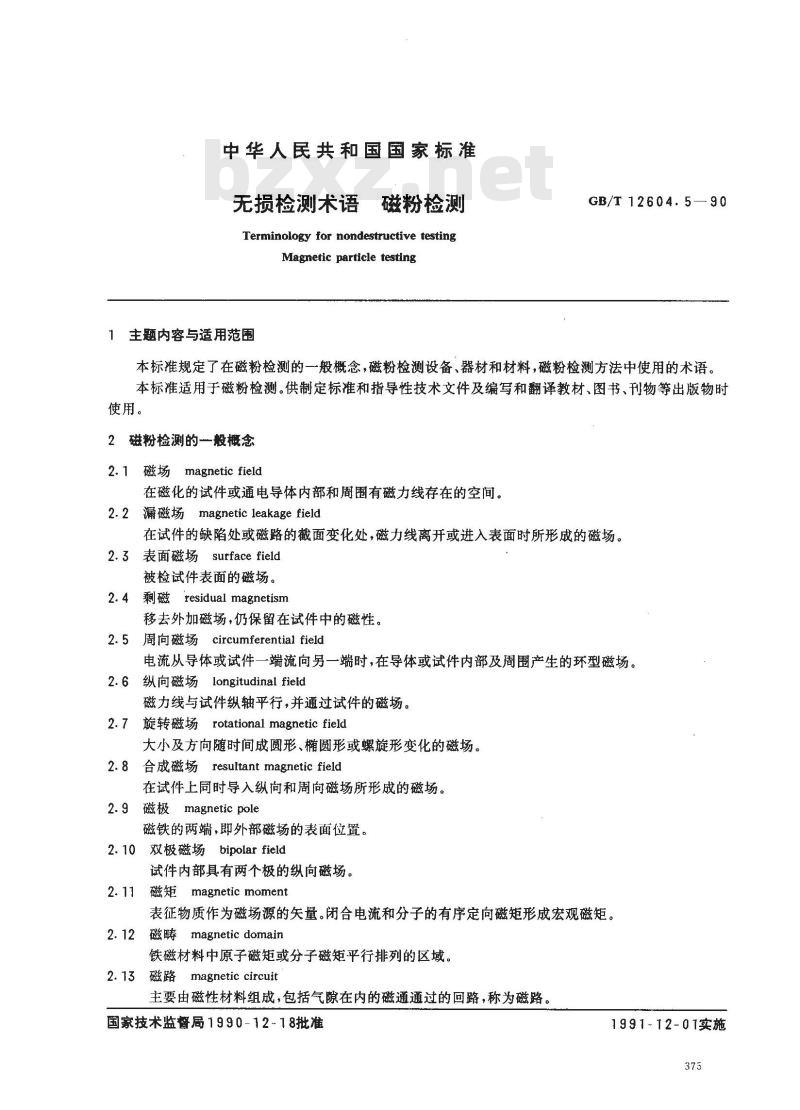

【国家标准(GB)】 无损检测 术语 磁粉检测

中华人民共和国国家标准
无损检测术语
磁粉检测
Terminology for nondestructive testingMagnetic particle testing
1主题内容与适用范围
GB/T 12604.5—90
本标准规定了在磁粉检测的一般概念，磁粉检测设备、器材和材料，磁粉检测方法中使用的术语。本标准适用于磁粉检测。供制定标准和指导性技术文件及编写和翻译教材、图书、刊物等出版物时使用。
2磁粉检测的一般概念
2.1 磁场 magnetic field
在磁化的试件或通电导体内部和周围有磁力线存在的空间。漏磁场 magnetic leakage field2.2
在试件的缺陷处或磁路的截面变化处，磁力线离开或进入表面时所形成的磁场。2.3表面磁场surface field
被检试件表面的磁场。
2.4 剩磁 residual magnetism
移去外加磁场，仍保留在试件中的磁性。2.5周向磁场circumferential field电流从导体或试件一端流向另一端时，在导体或试件内部及周围产生的环型磁场。纵向磁场longitudinal field
磁力线与试件纵轴平行，并通过试件的磁场。旋转磁场 rotational magnetic field2.7
大小及方向随时间成圆形、椭圆形或螺旋形变化的磁场。合成磁场 resultant magnetic field2.8
在试件上同时导入纵向和周向磁场所形成的磁场。2.9磁极
magnetic pole
磁铁的两端，即外部磁场的表面位置。双极磁场bipolarfield
试件内部具有两个极的纵向磁场。2.11
磁矩 magnetic moment
表征物质作为磁场源的矢量。闭合电流和分子的有序定向磁矩形成宏观磁矩。2.12
磁畴 magnetic domain
铁磁材料中原子磁矩或分子磁矩平行排列的区域。2. 13 磁路 magnetic circuit
主要由磁性材料组成，包括气隙在内的磁通通过的回路，称为磁路。国家技术监督局1990-12-18批准1991-12-01实施

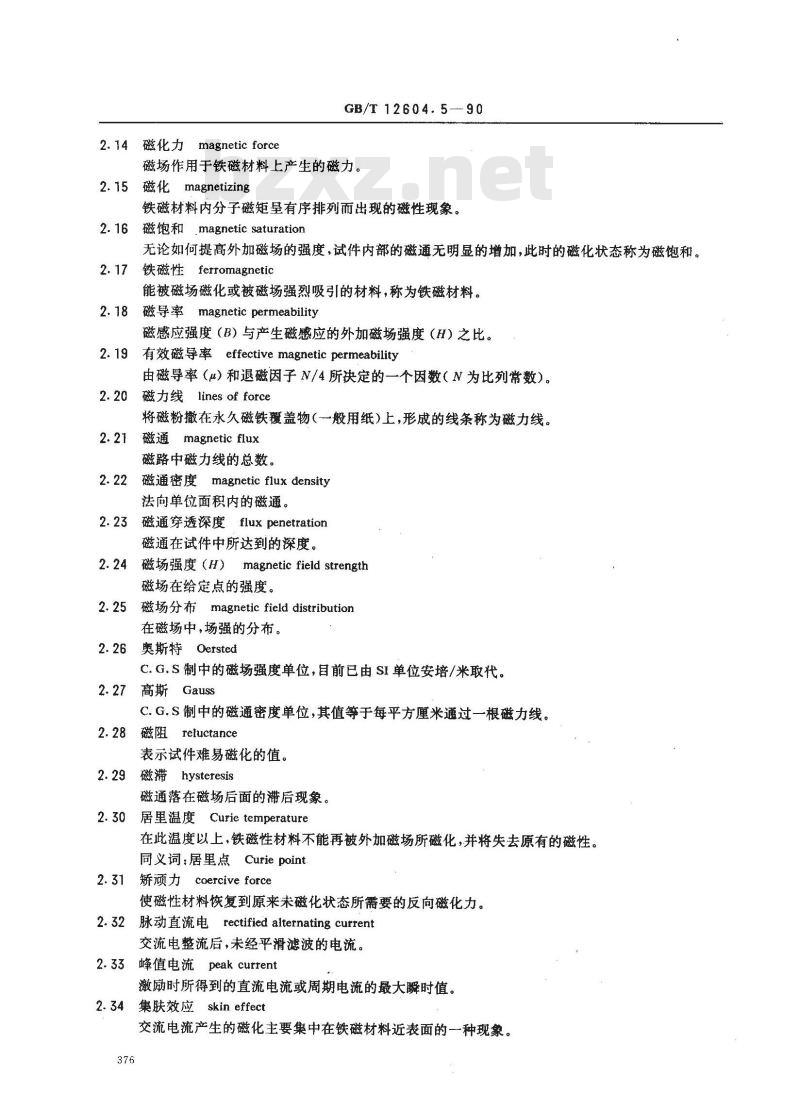

2.14磁化力magnetic force
GB/T 12604.5-90
磁场作用于铁磁材料上产生的磁力。2.15磁化magnetizing
铁磁材料内分子磁矩呈有序排列而出现的磁性现象。磁饱和 .magnetic saturation
无论如何提高外加磁场的强度，试件内部的磁通无明显的增加，此时的磁化状态称为磁饱和。铁磁性ferromagnetic
能被磁场磁化或被磁场强烈吸引的材料，称为铁磁材料。磁导率 magnetic permeability2.18
磁感应强度（B）与产生磁感应的外加磁场强度（H）之比。2. 19 有效磁导率 effective magnetic permeability由磁导率（μ）和退磁因子N/4所决定的一个因数（N为比列常数）。2. 20 磁力线lines of force
将磁粉撒在永久磁铁覆盖物（一般用纸）上，形成的线条称为磁力线。2.21
磁通 magnetic flux
磁路中磁力线的总数。
磁通密度 magnetic flux density2.22
法向单位面积内的磁通。
磁通穿透深度flux penetration2.23石
磁通在试件中所达到的深度。
2.24 磁场强度（H）magnetic field strength磁场在给定点的强度。
2.25 磁场分布 magnetic field distribution在磁场中,场强的分布。
奥斯特 Oersted
C.G.S制中的磁场强度单位，目前已由SI单位安培/米取代。2.27　高斯　Gauss
C.G.S制中的磁通密度单位，其值等于每平方厘米通过一根磁力线。2.28 磁阻 reiuctance
表示试件难易磁化的值。
2.29 磁滞 hysteresis
磁通落在磁场后面的滞后现象。2.30居里温度Curie temperature在此温度以上，铁磁性材料不能再被外加磁场所磁化，并将失去原有的磁性。同义词：居里点Curie point.
2.31矫顽力coercive force
使磁性材料恢复到原来未磁化状态所需要的反向磁化力。2. 32 脉动直流电 rectified alternating current交流电整流后，未经平滑滤波的电流。峰值电流peak current
激励时所得到的直流电流或周期电流的最大瞬时值。2.34
集肤效应skin effect
交流电流产生的磁化主要集中在铁磁材料近表面的一种现象。376

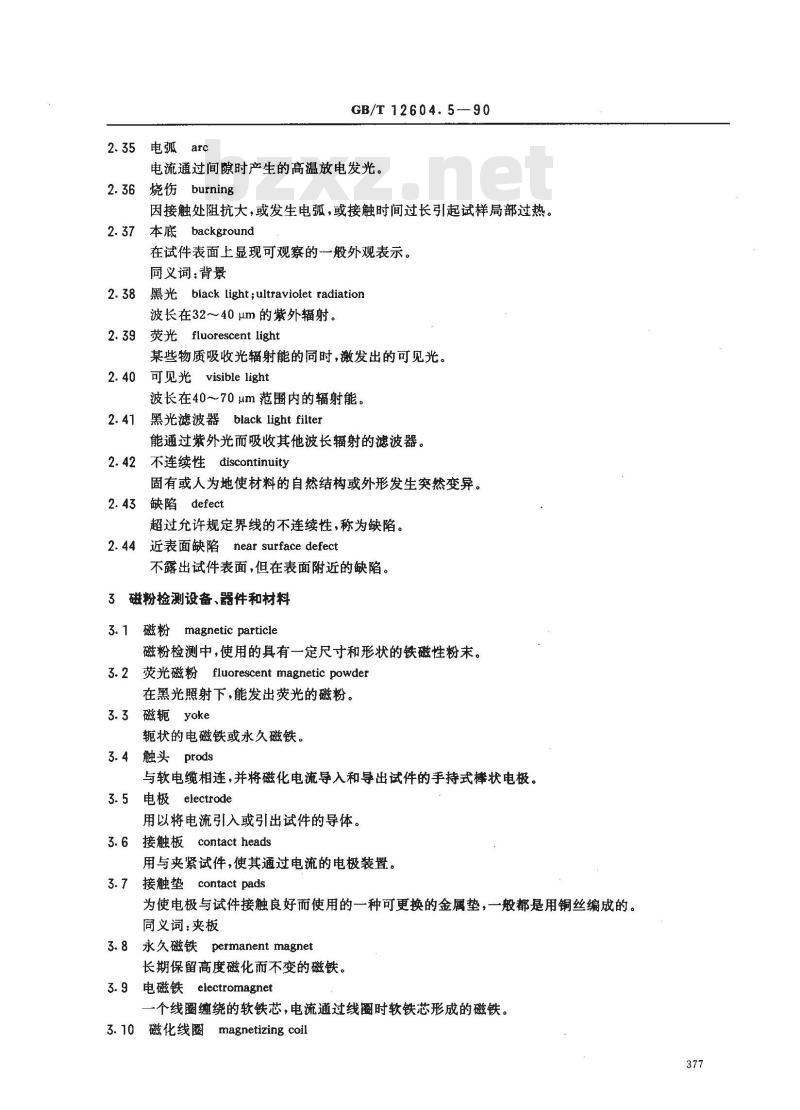

2.35电弧arc
GB/T 12604.5-—90
电流通过间隙时产生的高温放电发光。烧伤burning
因接触处阻抗大，或发生电弧，或接触时间过长引起试样局部过热。2.37
本底background
在试件表面上显现可观察的一般外观表示。同义词：背景
2.38黑光black light;ultraviolet radiation波长在32～~40μm的紫外辐射。2.39荧光 fluorescent light
某些物质吸收光辑射能的同时，激发出的可见光。2.40
可见光visible light
波长在40~70 μm范围内的辐射能。2.41
黑光滤波器black lightfilter
能通过紫外光而吸收其他波长辐射的滤波器。2.42
不连续性discontinuity
固有或人为地使材料的自然结构或外形发生突然变异。2.43缺陷defect
超过允许规定界线的不连续性，称为缺陷。2.44 近表面缺陷 near surface defect不露出试件表面，但在表面附近的缺陷。3磁粉检测设备、器件和材料
磁粉 magnetic particle
磁粉检测中，使用的具有一定尺寸和形状的铁磁性粉末。荧光磁粉fluorescent magnetic powder3.2
在黑光照射下，能发出荧光的磁粉。3.3磁轭yoke
轭状的电磁铁或永久磁铁。
触头prods
与软电缆相连，并将磁化电流导入和导出试件的手持式棒状电极。3.5
电极electrode
用以将电流引入或引出试件的导体。接触板contact heads
用与夹紧试件，使其通过电流的电极装置。接触垫contact pads
为使电极与试件接触良好而使用的一种可更换的金属垫，一般都是用铜丝编成的。同义词：夹板
3.8 永久磁铁 permanent magnet长期保留高度磁化而不变的磁铁。电磁铁electromagnet

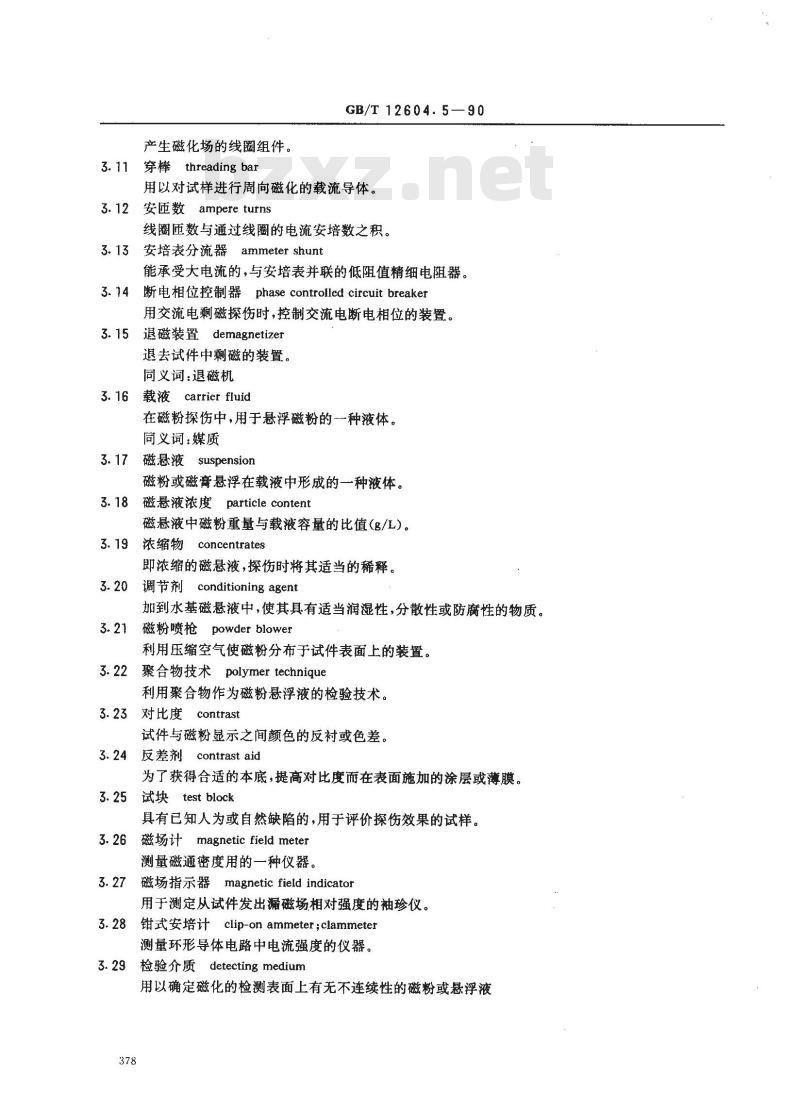

个线圈缠绕的软铁芯，电流通过线圈时软铁芯形成的磁铁。3.10磁化线圈magnetizing coil377
产生磁化场的线圈组件。
穿棒threading bar
GB/T 12604.5—90
用以对试样进行周向磁化的载流导体。3. 12安匝数ampere turns
线圈匝数与通过线圈的电流安培数之积。3.13
安培表分流器ammeter shunt
能承受大电流的，与安培表并联的低阻值精细电阻器。断电相位控制器phase controlled circuit breaker3.14
用交流电剩磁探伤时，控制交流电断电相位的装置。3.15退磁装置demagnetizer
退去试件中剩磁的装置。
同义词：退磁机
3.16载液carrier fluid
在磁粉探伤中，用于悬浮磁粉的一种液体。同义词：媒质
磁悬液suspension
磁粉或磁悬浮在载液中形成的一种液体。3.18石
磁悬液浓度particle content
磁悬液中磁粉重量与载液容量的比值（g/L）。3.19浓缩物 concentrates
即浓缩的磁悬液，探伤时将其适当的稀释。调节剂 conditioning agent
加到水基磁悬液中，使其具有适当润湿性，分散性或防腐性的物质。磁粉喷枪powder blower
利用压缩空气使磁粉分布于试件表面上的装置。3.22聚合物技术polymer technique利用聚合物作为磁粉悬浮液的检验技术。3.23 对比度contrast
试件与磁粉显示之间颜色的反衬或色差。3.24反差剂contrast aid
为了获得合适的本底，提高对比度而在表面施加的涂层或薄膜。试块 test block
具有已知人为或自然缺陷的，用于评价探伤效果的试样。磁场计 magnetic field meter
测量磁通密度用的一种仪器。
磁场指示器magnetic field indicator3.27
用于测定从试件发出漏磁场相对强度的袖珍仪。3. 28 钳式安培计 clip-on ammeter;clammeter测量环形导体电路中电流强度的仪器。3.29检验介质detecting medium用以确定磁化的检测表面上有无不连续性的磁粉或悬浮液378

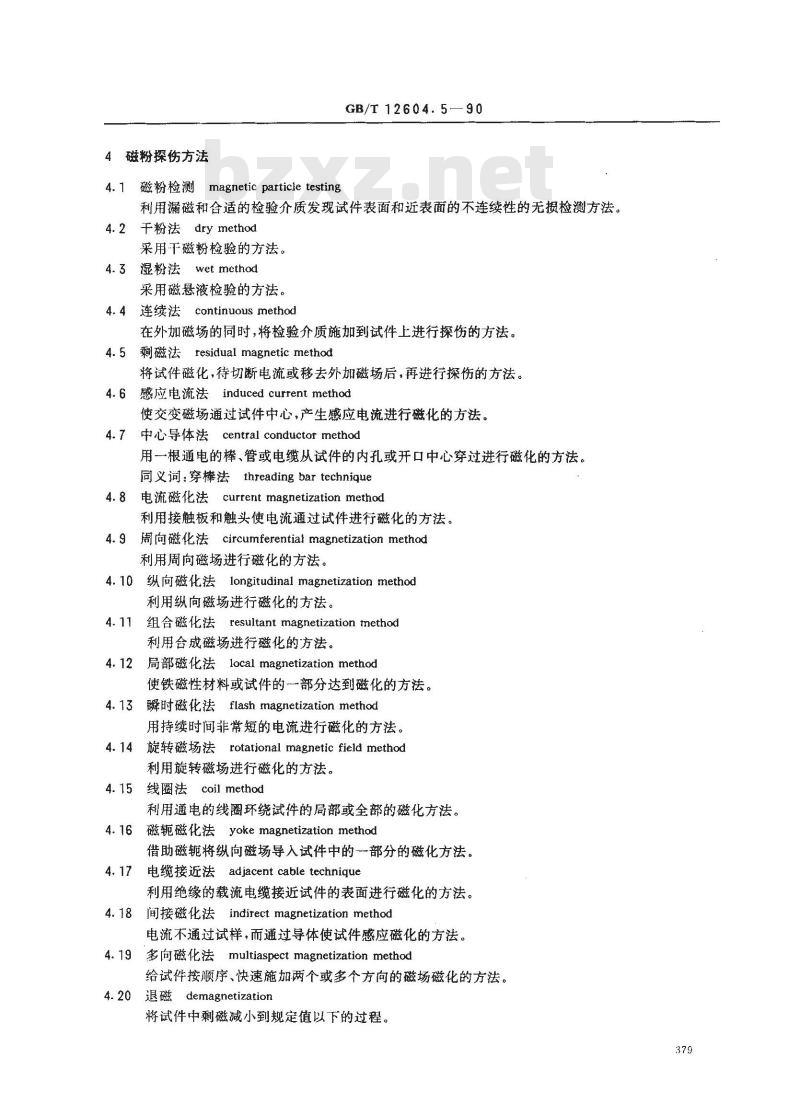

磁粉探伤方法
4. 1 磁粉检测 magnetic particle testingGB/T 12604.5—90
利用漏磁和合适的检验介质发现试件表面和近表面的不连续性的无损检测方法。4.2干粉法drymethod
采用干磁粉检验的方法。
4. 3 湿粉法 wet method
采用磁悬液检验的方法。
4.4连续法continuous method
在外加磁场的同时，将检验介质施加到试件上进行探伤的方法。4.5 剩磁法 residual magnetic method将试件磁化，待切断电流或移去外加磁场后，再进行探伤的方法。4.6感应电流法induced current method使交变磁场通过试件中心，产生感应电流进行磁化的方法。4.7 中心导体法 central conductor method用一根通电的棒、管或电缆从试件的内孔或开口中心穿过进行磁化的方法。同义词：穿棒法threading bar technique4.8电流磁化法current magnetization method利用接触板和触头使电流通过试件进行磁化的方法。4. 9 周向磁化法 circumferential magnetization method利用周向磁场进行磁化的方法。4.10纵向磁化法longitudinal magnetization method利用纵向磁场进行磁化的方法。组合磁化法 resultant magnetization method4.11
利用合成磁场进行磁化的方法。4.12月
局部磁化法local magnetization method使铁磁性材料或试件的一部分达到磁化的方法。4.13瞬时磁化法flash magnetization method用持续时间非常短的电流进行磁化的方法。旋转磁场法rotatjonal magnetic field method4.14
利用旋转磁场进行磁化的方法。4.15线圈法coilmethod
利用通电的线圈环绕试件的局部或全部的磁化方法。4.16磁轭磁化法yoke magnetization method借助磁轭将纵向磁场导入试件中的一部分的磁化方法。电缆接近法adjacent cable technique4.17
利用绝缘的载流电缆接近试件的表面进行磁化的方法。间接磁化法indirect magnetization method4.181
电流不通过试样，而通过导体使试件感应磁化的方法。4.19多向磁化法multiaspect magnetization method给试件按顺序、快速施加两个或多个方向的磁场磁化的方法。4.20 退磁demagnetization
将试件中剩磁减小到规定值以下的过程。379
退磁因子 demagnetization factorGB/T 12604.5—90
退磁因子是试件长度与直径之比的函数。磁痕 magnetic particle indication缺陷或其他因素引起的漏磁而形成磁粉的积聚。磁写 magnetic writing
局部无规则磁化产生的虚假磁痕。毛状迹痕furring
试件过分的磁化引起的毛状磁粉堆积。4.25
伪指示false indication
磁粉检验中非磁性方法产生的一种指示。凝聚
coagulation
磁粉在磁悬液中的结块。
灵敏度 sensitivity
磁粉检验中能显示试件表面或近表面最小缺陷的能力。4.28
相关指示relevant indiction
由于不连续性引起的指示。
非相关指示
nonrelevant indication
不是由于不连续性引起的指示。380
安培表分流器
安匝数
奥斯特·
本底·
表面磁场
不连续性．
穿棒法
磁饱和·
磁场分布
磁场计
磁场强度
磁场指示器
磁导率
磁轭磁化法。
磁粉含量
磁粉检测
磁粉喷枪
磁痕·
磁化力
磁化线圈·
磁力线
e中中心中
GB/T 12604.5--90
附录A
汉语索引
（补充件）
磁通穿透深度·
磁通密度·
磁悬液·
磁悬液浓度
电磁铁
2、12
2、14
电缆接近法·
电流磁化法
断电相位控制器·
对比度·
多向磁化法·
反差·
反差剂·
非相关指示
峰值电流
复合磁化法
干粉法
感应电流法
合成磁场
黑光·
黑光滤波器
集肤效应
2、35
间接磁化法
检验介质·
矫顽力·
接触板
接触垫
近表面缺陷·
局部磁化法·
聚合物技术
居里温度·
可见光
连续法
灵敏度·
漏磁场
脉动直流电
毛状迹痕·
媒质·
凝聚·
浓缩物·
钳式安培计
缺陷·
烧伤·
剩磁法
GB/T 12604.5--90
湿粉法
双极磁场
瞬时磁化法
调节剂·
铁磁性·
退磁因子
退磁机
退磁装置·
伪指示·
线圈法·
相关指示··
旋转磁场
旋转磁场法
荧光·
荧光磁粉
永久磁铁
有效磁导率，
中心导体法
周向磁场…．
周向磁化法
纵向磁场
纵向磁化法·
组合磁化法：
电电国电国
adjacent cable technique
ammeter shunt
ampere turns
background
bipolar field
black light ..
black light filter
burning
carriet fluid
central conductor method
circumferential field
中+中-.
circurnferential magnetization methodclip-on ammeter
coagulation
coercive force
coil method
concentrates
conditioning agent
contact heads
contact pads
continuous methodwww.bzxz.net
contrast
contrast aid
Curie point
Curie temperature
current magnetization methoddefect
demagnetization ......
demagnetization factor
GB/T 12604.590
附录B
英文索引
（补充件）
专专中手电中心国自电电电电业心D
++++e+eoeeoe
电电电一电
demagnetizer
detecting medium
discontinuity
dry method
effective magnetic permeabilityelectrode
electromagnet
false indication
flash magnetization method
flux penetration ...........ferromagnetic
fluorescent light
fluorescent magnetic powde
furring
hysteresis
indirect magnetization methodinduced current method
lines of force
local magnetization method
longitudinal field ...
longitudinal magnetization methodmagnetic circuit
magnetic domain
magnetic field ....
magnetic field distribution
magnetic field indicator
magnetic field meter
量量营费
GB/T 12604.5 ---90
magnetic fieid strength
magnetic flux
magnetic flux density
magnetic moment ....
magnetic leakage field
magnetic particle ......
magnetic particle testing
magnetic particle indication magnetic permeability
magnetic pole
magnetic saturation
magnetic writing
magnetizing coil
magnetizing
色中血心
中央心中中心
血中中中中
multiaspect magnetization methodnear surface defect
nonrelevant indication
Oersted
particle content
peak current
电电电国电电电电电电电电电电电国电电permanent magnet
餐国量
phase controlled circuit breakerpolymer technique ..
powder blower
relevant indication :
rectified alternating currentreluctance ...
residual magnetism
residual magnetic method
resultant magnetic field
服鼎业
GB/T 12604.5--90
e心心心心ee
中心品心
助迎电电电
营要营专电业电专业专专专
心中专中中业
resultant magnetization method ........................rotational magnetic field ...rotational magnetic field method电电零骨营
sensitivity
skin effect
surface field
suspension
test block
threading bal
threading bar technique
ultraviolet radiation
visible light
wet method
yoke magnetization method
附加说明：
GB/T12604.5---90
本标准由全国无损检测标准化技术委员会提出并归口。本标准由冶金工业部钢铁研究总院负责起草。本标准主要起草人张毅民。
