【国家标准(GB)】 缩微摄影技术 16mm平台式缩微摄影机用测试标板的特征及其使用

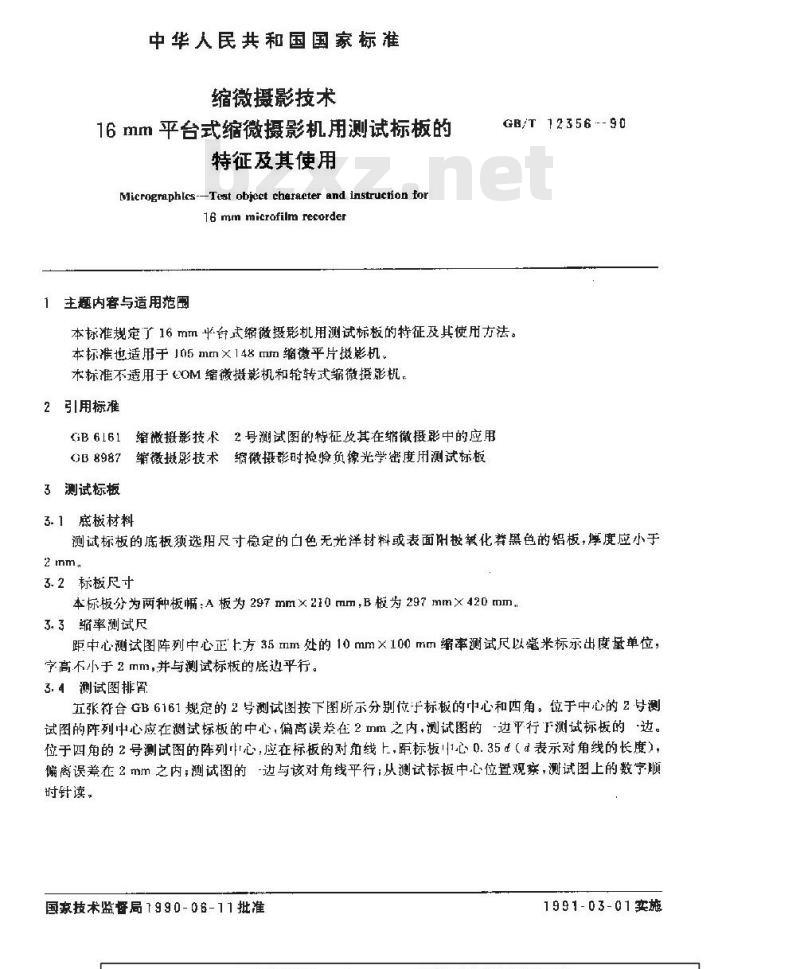

中华人民共和国国家标准
缩微摄影技术
16mm平台式缩微摄影机用测试标板的特征及其使用
Micrographles--Test object charaeter and instruction for16 mmmicrofilm recorder
1主题内容与适用范围
GB/T 12356 --90
本标准规定了16mm乎台式缩微摄影机用测试标板的特征及其使用方法。本标准也适用于1n5mm×148mm缩微平片摄影机。本标准不适用于COM缩微摄影机和轮转式缩微摄影机，2引用标准
GB6161缔微摄影技术2号测试图的特征及其在缩微授摄影中的应用GB8987缩微摄影技术缩微摄影时检验负像光学密度用测试标板3测试标板
3.1底板材料
测试标板的底板须选阳尺寸稳定的白色无光洋材料或表面附极载化着黑色的铅板，厚度应小于2mm。
3.2标板尺寸
本标板分为两种板幅：A板为297mm×210mm，B板为297mm×420mm3.3缩率测试尺
距中心测试图阵列中心正t方35mm处的10mm×100mm缩率测试尺以毫米标示出度量单位，字高不小于 2 mm,并与测试标板的底平行。3. 4测试图排胃

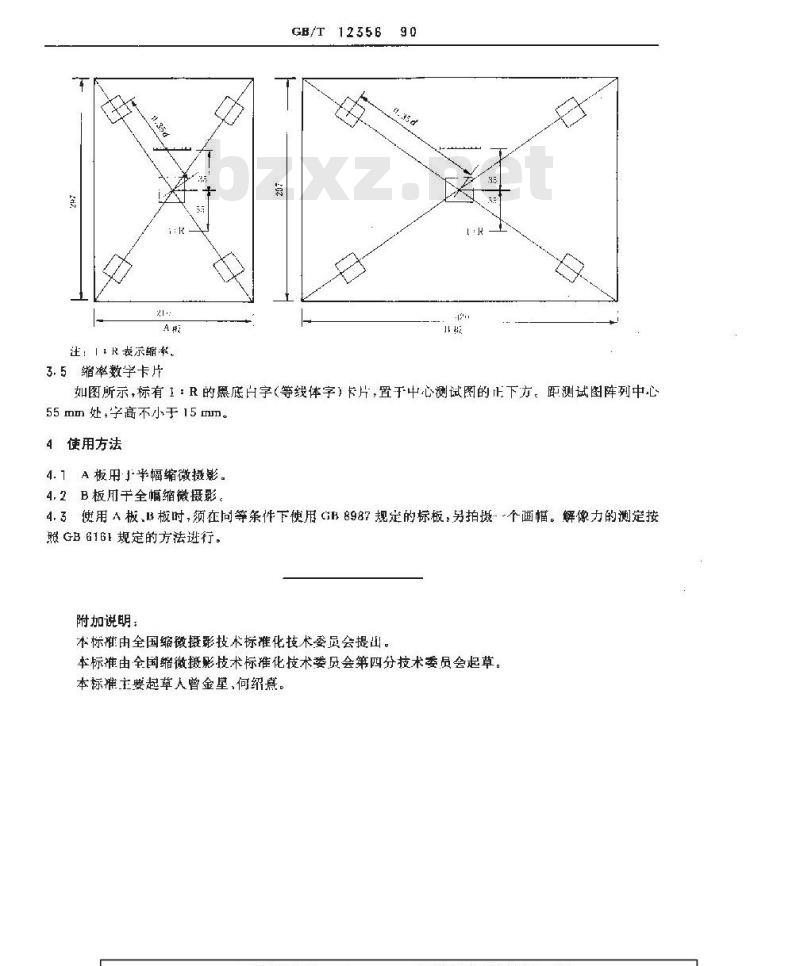

五张符合GB6161规定的2号测试图按下图所示分别位于标板的中心和四角。位于中心的2号测试图的阵列中心应在测试标板的中心，偏离误差在2切m之内，测试图的边平行测试标板的边。位于四角的2号测试图的阵列心，应在标板的对角线上，距标板1心0.35（d表示对角线的长度），偏离误差在2m之内；测试图的边与该对角线平行：从测试标板中心位置观穿，测试图上的数宁顺时针读，wwW.bzxz.Net
国家技术监督局 79 9 0 -0 6-11 批准1991-03-01实旅
注：I1 R 表示缩率,
3.5缩率数学卡片
GB/T12356
如图所示,标有 1：R的黑底白字(等线体字）卡片,置于中心测试图的正下方。距测试图阵列中心55mm处，学高不小于15mm。
4使用方法
4.1A板用半幅缩微摄影。
4.2B板用于全幅缩微摄影。
4.3使用入板、B板时，须在同等条件下使用GB8987规定的标板，另拍摄-个画幅。解像力的测定按照GB 6161规定的方法进行。
附加说明：
本标雅由全国缩微摄影技术标准化技术委员会提出。本标准由全国缩微摄影技术标准化技术委员会第四分技术委员会起草。本标谁主要起草人曾金、何绍熹。
