【国家标准(GB)】 钢筋混凝土用余热处理钢筋

中华人民共和国国家标准
钢筋混凝土用余热处理钢筋
Renalncd beat treatment ribbed steel barsfor the reinforcement of concrete1主题内容与适用范围
1.1主题内容
GB 13014—91
本标准规定钢筋混凝土用余热处理钢筋的代·弓、尺卜、外形、重量，技术要求、试验方法、检验规则、包装、标志和质量证明书等。1.2适用范围
本标准适用于钢筋混凝土用余热处理钢筋。本标准不适用于成品钢材再次轧制成的再生钢筋。2引用标准
GB222钢的化学分析用试样收样法及成品化学成分允许偏差GB223钢铁及合金化学分析方法
GB228金属拉伸试验方法
GB232金属弯曲试验方法
GB1499钢筋混凝土用热轧带肋钢筋GB2101型钢验收，包装、标志及质量证明书的一般规定3术语、级别、代号
3.1术语
3.1.1余热处理钢筋
热轧后立即穿水，进行表面控制冷却，然后利用芯部余热自身完成回火处理所得的成品钢筋。3.1. 2带助钢筋
表面通常带有两条纵助和沿长度方向均勾分布的横助的钢筋。3.1.3月牙肋钢筋
横助的纵截面早月牙形，且与纵肋不相交的钢筋。3.1.4纵肋
平行于钢筋轴线的均勾连续助
3.1.5横助
与纵助不平行的其他肋。
3.1.6带助钢筋的公称直径
与筋的公称馈截面积相等的圆的直径。3. 1.7带肋钢筋的相对肋面积
国家技术监督局1991-06-22批准1992-3-01实施
GB 13014—91
横肋在与钢筋轴线垂直平面的投影面积与钢筋公称周长和横肋间距的乘积之比。3.2级别，代号
余热处理带助钢筋的级别为I级，强度等级代号为KL100(其中K为“控制”的汉语拼音字头)4尺寸、外形、重量及允许偏差
4.1公称直径范围及推荐直径
制筋的公称直径范围为 8~～40 mm,本标准推荐的钢筋公称直径为 8、10.12、16、20、25.32和40mm
4.2公称横截面积与公称重量
钢筋的公称横截面积与公称重量列于表」。表1
公称直径，mm
公称横截面面积，mm
注：表 1 中公称重量按密度为 7. 85 e/cm计算。4.3带肋钢的表面形状及尺寸允许俯差4.3.1月牙肋钢筋表面形状如图1所示。4.3.2带助钢筋横肋设计原则应符合下列规定：公称重盛，kg/m
4.3.2.1横肋与钢筋轴线的夹角β应不小于415°，当该夹角不大于70°时，钢筋相对两面上横肋的方向应相交。

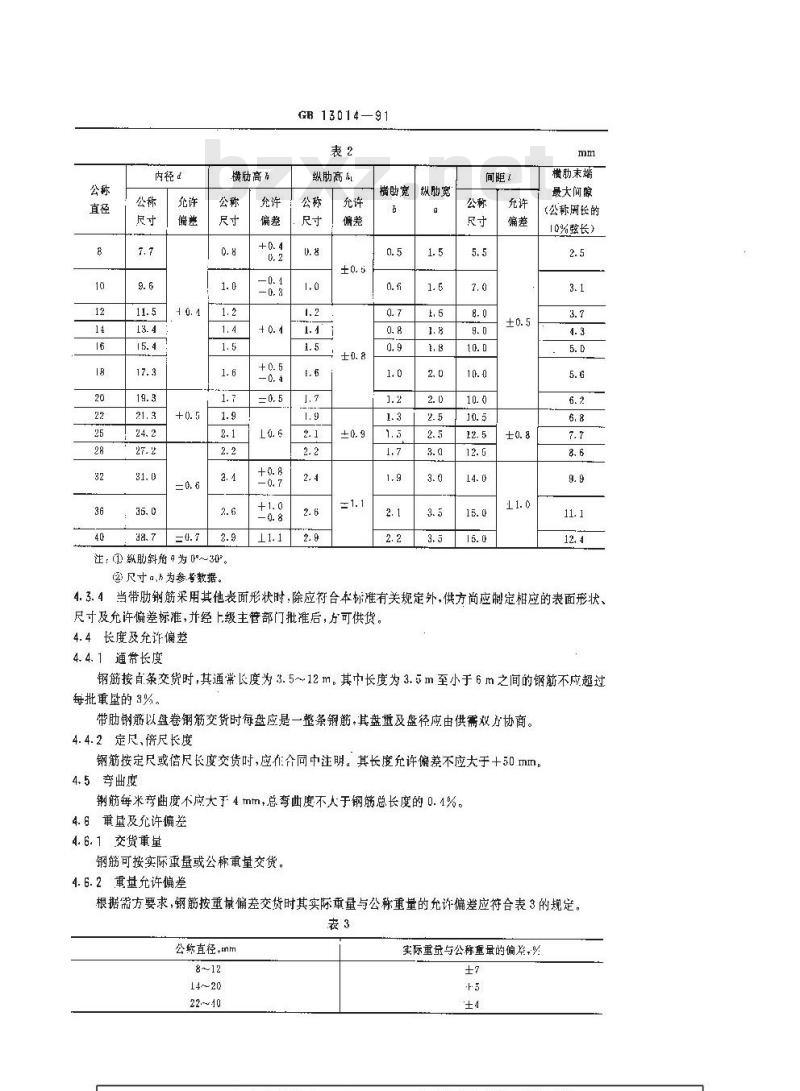

4.3.2.2横助间距1不应大丁钢筋公称直径的0.7倍。4.3.2.3横助侧面与钢筋表面的夹角α不应小于45°4.3.2.4钢筋相对两面上横肋术端之间的间断（包括纵肋宽度）总和不应大于钢筋公称周长的20%。4.3.2.5Ⅱ，I级带助钢筋，当钢筋公称直径不大12mm时,相对肋面积不应小于0.055;公称直径为14mm和16mm时，相对肋面积不应小于0.060，公称直径大于16mm时，相对肋面积不小于0.065。4.3.3余热处理【级钢筋，采用片牙助表面形状，其尺寸及允许偏差应符合表2的规定，GB13014—91
图1月牙肋钢筋表面及截面形状
&一钢筋内径：h—横肋高度，-纵肋高度0纵肋预宽：百横助顶宽a一肋斜角；β横助与轴线夹角te纵肋料角横肋问公称
横助高
注：）纸助斜角为0～30。
四尺寸n,为参考数据。
充允许
GB 13014—91
纵肋高鼠
横助宽
纵胁宽
横助末端
最大间腺
（公称周长的
10%兹长】
4.3.4当带肋钢筋采用其他表面形状时，除应符合本标准有关规定外，供方尚应制定相应的表面形状、尺寸及允许偏差标准，并经上级主管部门批推后，方可供货。4.4长度及允诈偏差
4. 4.1通带长度
钢筋按自条交货时，其通常长度为3.5~12m其中长度为3.5m至小于6m之间的筋不应超过每批重量的3%。
带助钢筋以盘卷钢筋交货时每盘应是一整条钢筋.其盘重及盘径应由供需双片协商。4.4.2定尺、倍尺长度
钢筋接定尺或借尺长度交货时，应准介同中注明。其长度允许偏差不应大于十50mm。4.5弯曲度
筋每米弯曲度不应大于4mtm+总弯曲度不大于钢筋总长度的0.4%。4.6重量及允许偏差
4.6.1交货重量
钢筋可按实际重量或公称重量交货。4.6. 2重量允许偏差
根据需方要求，钢筋按重量偏差交货时其实际重量与公称重量的允许偏差应符合表3的规定。表3
公称直径+nm
实际重量与公称重量的偏案
5技术要求
5.1碑号及化学成分
GB 13014—91
5.1.1钢的牌号及化学成分（熔炼分析)应符合表4的规定。5.1.2钢中铬、镍、铜的残余含量应各不大于0.30%，其总量不大于0.60%。经需方同意，铜的残余含量可不大于0.35%。供方保证可不作分析。表4
表雨形状钢筋纸别 强度代号
月牙肋
KL 400
0. 17~0.25
化学成分%
0.40~0,801.20~~1,60
不大于
5.1. 3氧气转炉钢的氮含量不应大于 0. 008%,采用吹氧复合吹炼工艺冶炼的钢,氮含最可不大于0. 012%。供方保证可不作分析。5.1.4钢筋的化学成分允许偏差应符合GB222的规定。5.2狗炼方法
钢以氧气转炉，平炉或电炉治炼。5.3制造工艺
钢筋的轧制和余热处理工艺参数应按经试验并审定的工艺规程掌握。5.4交货状态
钢筋以热轧后经余热处理状态交货。5.5力学性能和工艺性能
钢筋的力学性能工艺性能应符合表5的规定。当冷弯试验时，受弯曲部位外表面不得产生裂纹。表5
月牙肋
强度等
级代号
公称直径
28~-40
届服点
,，MP
抗拉强度
ra,MPa
不小手
神长率
战，%
-弯芯直径
1-钾筋公称直径
90° = 3a
90″ d - 4ir
注：征禄需方同意，在KL4001级钢筋性能符合表5规定.且伸长率冷弯试验符合GB14199麦6中I级钢防的要求时，可按RL3351级翊筋交货。此时应在质量证明书中注明。5.6表面质量
钢筋表面不得有裂纹、结疤和折叠。钢筋表面允许有凸块，但不得超过横助的高度，钢筋表面上其他缺陷的深度和离度不得大于所在部位尺寸的允许偏差。
6试验方法
6.1检验项目
每批钢筋的检验项目、取样方法和试验方法应符合表6的规定。序号
检验项目
化学成分
重盘偏差
6.2力学性能、工艺性能试验
GB 13014—91
取样方法
GB:222
任选两根钢筋切取
任选两根钢筋切取
按本标准 6.4
6.2.1拉伸，弯曲和反向弯曲试验试样不允许进行车削加工。6.2.2计算钢筋强度用截面面积采用表1所列公称横截面积6.3尺寸测量
6. 3. 1 带助钢筋内径的测壁精确到 0. 1 mm取样数量
试验方法www.bzxz.net
GB 223
GB 228,本标准 6. 2
GB232、本标准8.2
本标准6.3
本称准6.4
6.3.2带助制筋助高的测量可采用测最同一截面两侧助高平均值的方法，即测取钢筋的最大外径，减去该处内径，所得数值的半为该处脚高，精确到0.05mm。6.3.3带肋钢筋横肋问距可采用测量平均助距的方法进行测量，即测取钢筋一面上第1个与第I1个横胁的中心距离，该数值除以10即为横肋间距.精确到0.1 mm。6.4重量偏差的测量
6. 4. 1 测基钢筋重量偏举时,试样数量不少于 10 支,试样总长度不小于 60 m。长度应莲支测量,精确到10mm。试样总重量不人于100kg时，精确到0.5kg，试样总重量大于100kg时，精确到1kg。当供方能保证钢筋重量偏差符合规定时，试样的数量和长度可不受上述限制。6.4.2钢筋实际重量与公称重量的偏差按下式计算：重量偏差(%)） _试样实际总聚量或长(试样总长度x公称重量) x 100试样总长度X公称重量
7检验规则
7.1检验和验收
钢筋的检查和验收应符合 GB 2101 的规定。7.2组批规则
钢筋应接批进行检查和验收，每批重量不大于60t，每批应由同一牌号、同一炉罐号、间一规格、同一交货状态的钢筋组成。公称容晟不大于30t的冶炼炉冶炼制成的和连铸坏轧制的钢筋，允许由同一牌号、同冶炼方法,同瓷注方齿的不同炉号组成混合批,但每批不多于6·个炉罐号。各炉罐号含碳量之差不得人于 0. 02%,含锯量之差不得人于 0. 15%。7.3取样数量
钢筋各检查项目的取样数量应符合表6的规定。7.4复验与判定
钢筋的复验与判定应符合GI2101的规定8包装、标志和质量证明书
GB13014—91
8.1钢筋表面应轧上钢筋级别标志(K3)，依次还可轧上厂名和直径毫米数字。8.2标志应清晰明，标志的尺寸由供方按钢筋直径大小作适当规定，与标志相交的横助可以取消。8.3除上述规定外，钢筋的包装、标志和质最证明书应符合GB2101的有关规定。附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由冶金工业部情报标准研究总所归口。本标准由上海第三钢铁厂、冶金部建筑研究总院、冶金部情报标准研究总所负责起草。本标准主要起草人于汉升、何成杰、张克球、胡国萃。本标准水平等级标记GB13014—91I
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
