【国家标准(GB)】 橡胶防老剂、硫化促进剂加热减量的测定方法

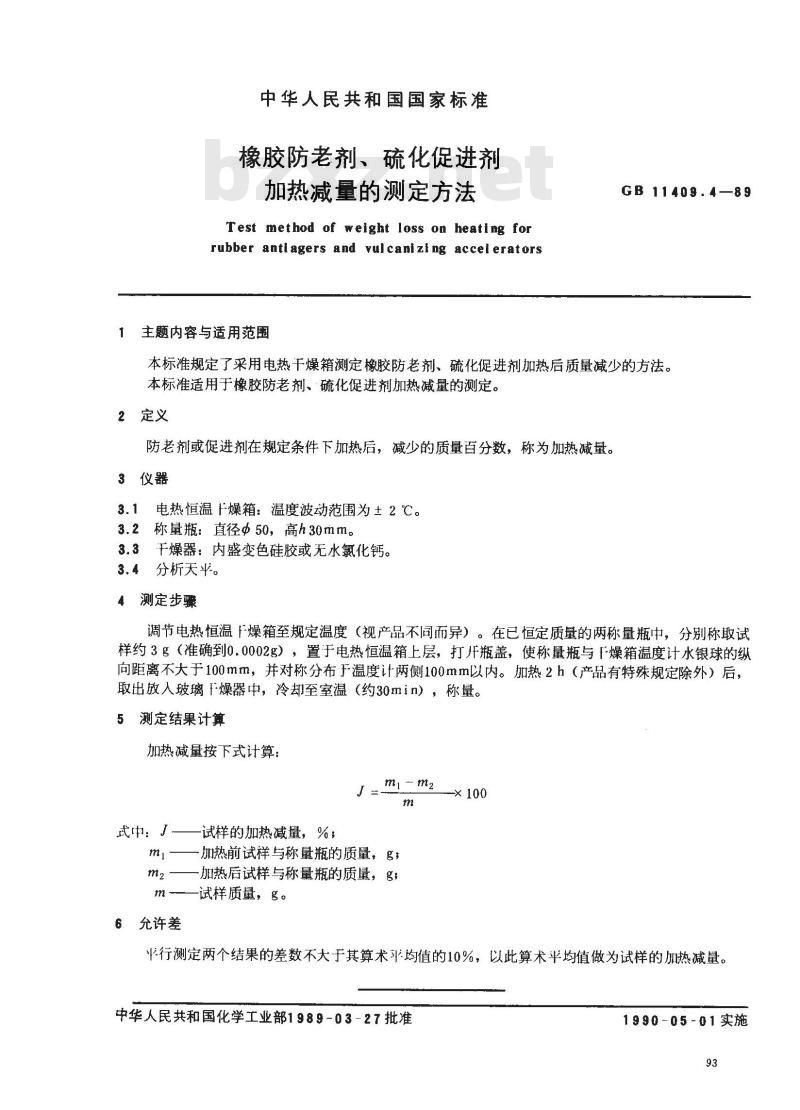

中华人民共和国国家标准
橡胶防老剂、硫化促进剂
加热减量的测定方法
Test method of weight loss on heating forrubber antiagers and vulcanizing accelerators1主题内容与适用范围
GB 11409.4—89
本标准规定了采用电热干燥箱测定橡胶防老剂、硫化促进剂加热后质量减少的方法。本标准适用于橡胶防老剂、硫化促进剂加热减量的测定。2定义
防老剂或促进剂在规定条件下加热后，减少的质量百分数，称为加热减量。3仪器
电热恒温+燥箱：温度波动范围为±2℃。3.2称量瓶：直径Φ50，高h30mm。3.3干燥器：内盛变色硅胶或无水氯化钙。3.43
分析天平。
4测定步骤
调节电热恒温十燥箱至规定温度（视产品不同而异）。在已恒定质量的两称量瓶中，分别称取试样约3g（准确到0.0002g），置于电热恒温箱上层，打开瓶盖，使称量瓶与f燥箱温度计水银球的纵向距离不大于100mm，并对称分布于温度计两侧100mm以内。加热2h（产品有特殊规定除外）后，取出放人玻璃f-燥器中，冷却至室温（约30min），称量。5测定结果计算
加热减量按下式计算：
J=m-m2
式tt. J.
-试样的加热减量，%；
一加热前试样与称量瓶的质量，g，一加热后试样与称量瓶的质量，gm2
m-—试样质量，g。Www.bzxZ.net
6允许差
平行测定两个结果的差数不大于其算术平均值的10%，以此算术平均值做为试样的加热减量。中华人民共和国化学工业部1989-03-27批准1990-05-01实施

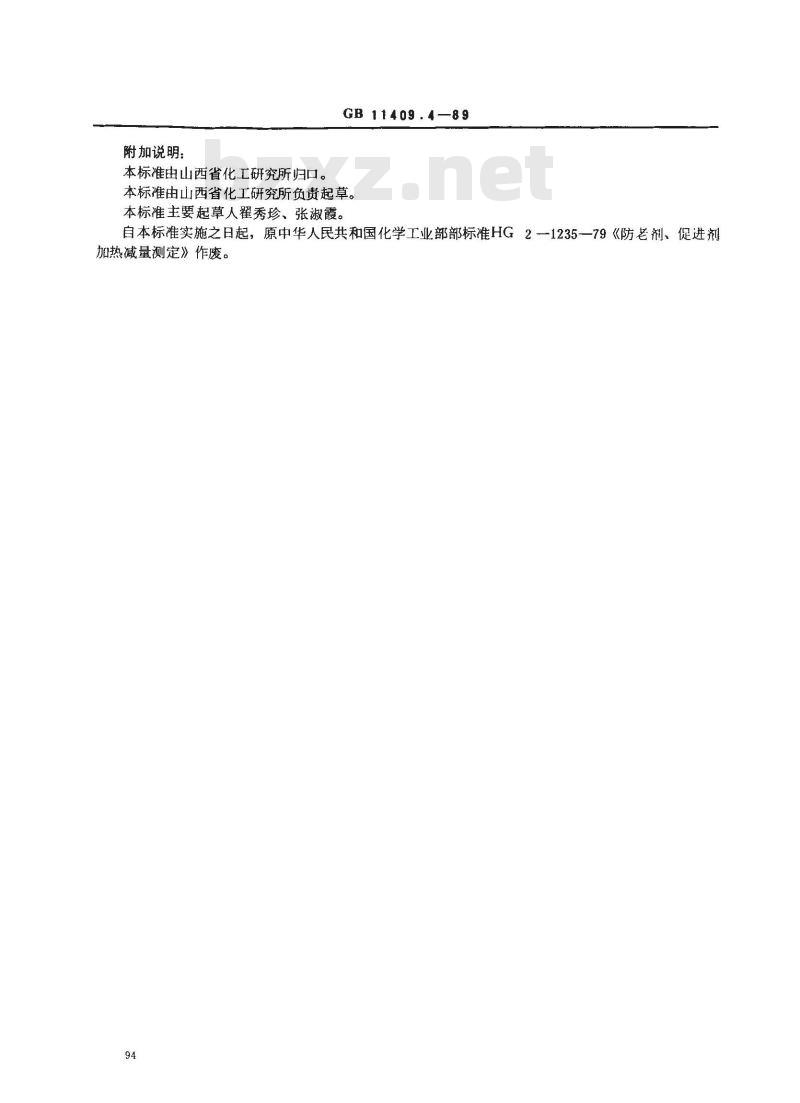

附加说明：
本标准由山西省化工研究所归口。GB 11409.4—89
本标准由山西省化工研究所负责起草。本标准主要起草人翟秀珍、张淑霞。自本标准实施之日起，原中华人民共和国化学工业部部标准HGG2-1235—79《防老剂、促进剂
加热减量测定》作废。
