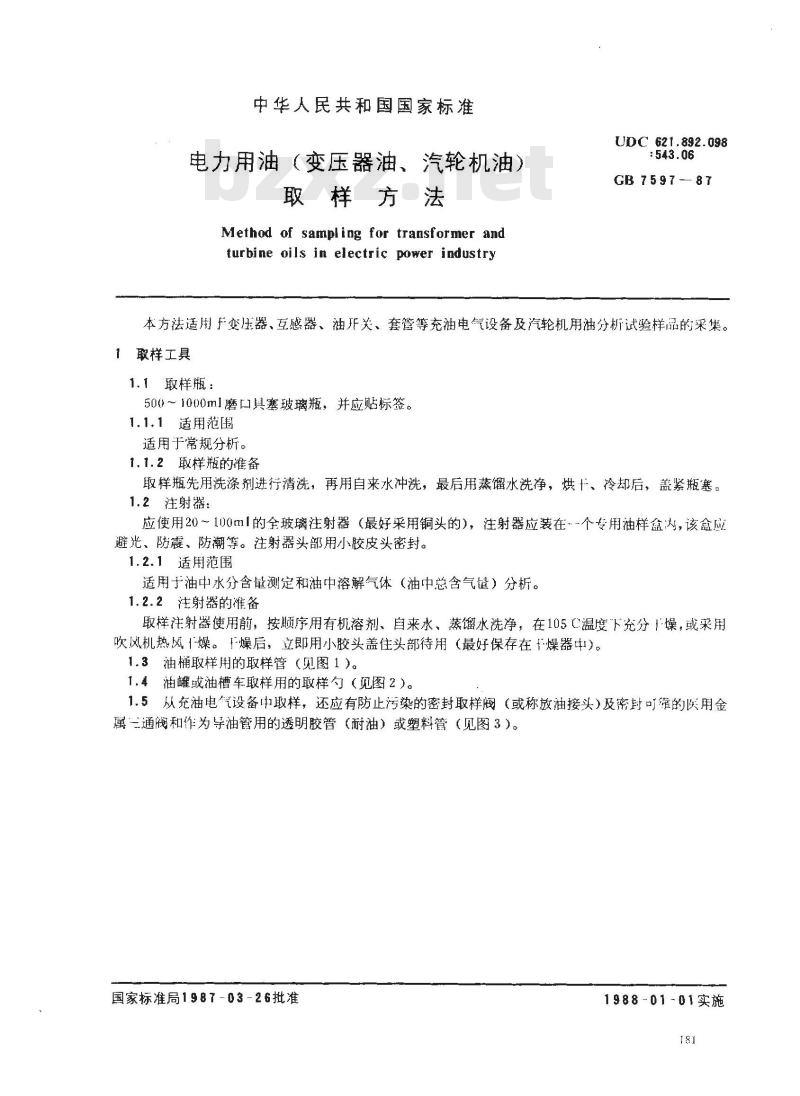

中华人民共和国国家标准
电力用油（变压器油、汽轮机油）取样方法
Method of sampling for transformer andturbine oils in electric power industryUDC 621.892.098
GB7597-87
本方法适用F变压器、互感器、油开关、套管等充油电气设备及汽轮机用油分析试验样品的采集。1取样工具
1.1取样瓶：
500～1000ml磨口具塞玻璃瓶，并应贴标签。1.1.1适用范围
适用于常规分析。
1.1.2取样瓶的准备
取样瓶先用洗涤剂进行清洗，再用自来水冲洗，最后用蒸馏水洗净，烘十、冷却后，盖紧瓶塞。1.2注射器：
应使用20～100ml的全玻璃注射器（最好采用铜头的），注射器应装在-个专用油样盒;内，该盒应避光、防震、防潮等。注射器头部用小胶皮头密封。1.2.1适用范围
适用于油中水分含量测定和油中溶解气体（油中总含气量）分析。1.2.2注射器的准备
取样注射器使用前，按顺序用有机溶剂、自来水、蒸馏水洗净，在105C温度下究分十燥，或采用吹风机热风燥。干燥后，立即用小胶头盖住头部待用（最好保存在燥器中）。1.3油桶取样用的取样管（见图1）。1.4油罐或油槽车取样用的取样勺（现图2）。1.5从充油电气设备中取样，还应有防止污染的密封取样阀（或称放油接头）及密封可靠的医用金属三通阀和作为导油管用的透明胶管（耐油）或塑料管（见图3）。国家标准局1987-03-26批准
1988-01-01实施
GB759787
玻咨网您

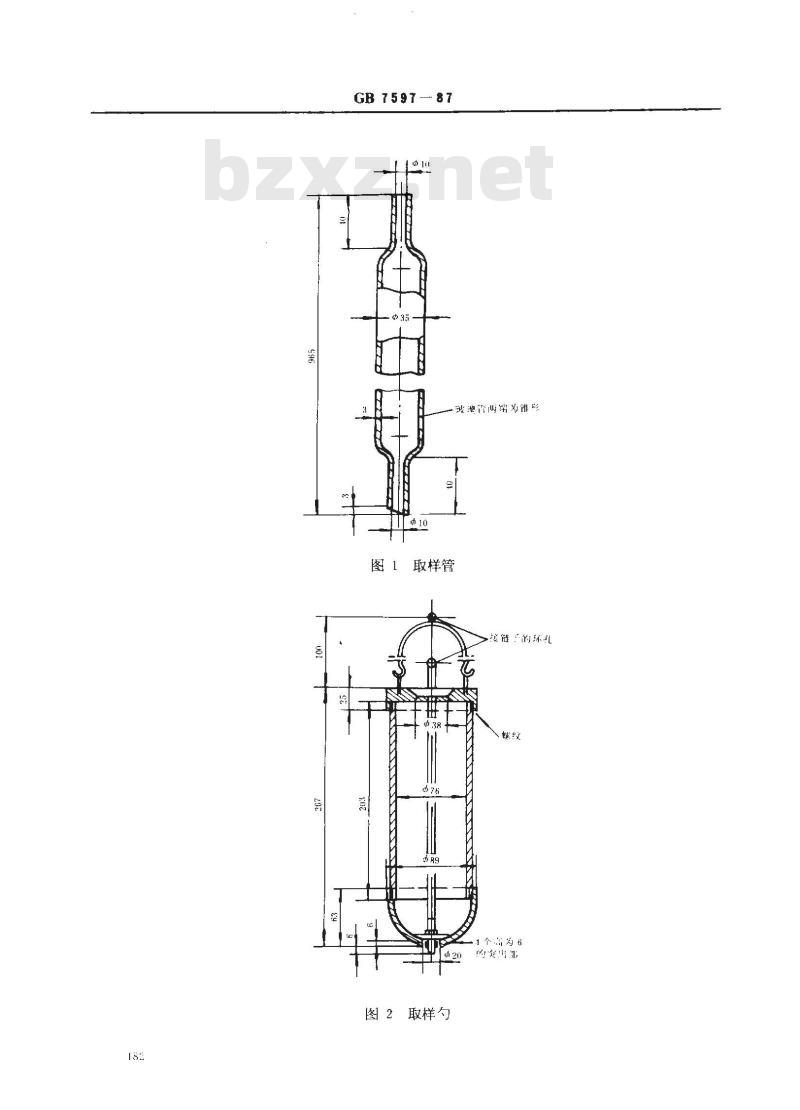

取样管
炫維的环班
1个高为6
图2取样勺
的庭部
GB 7597—87

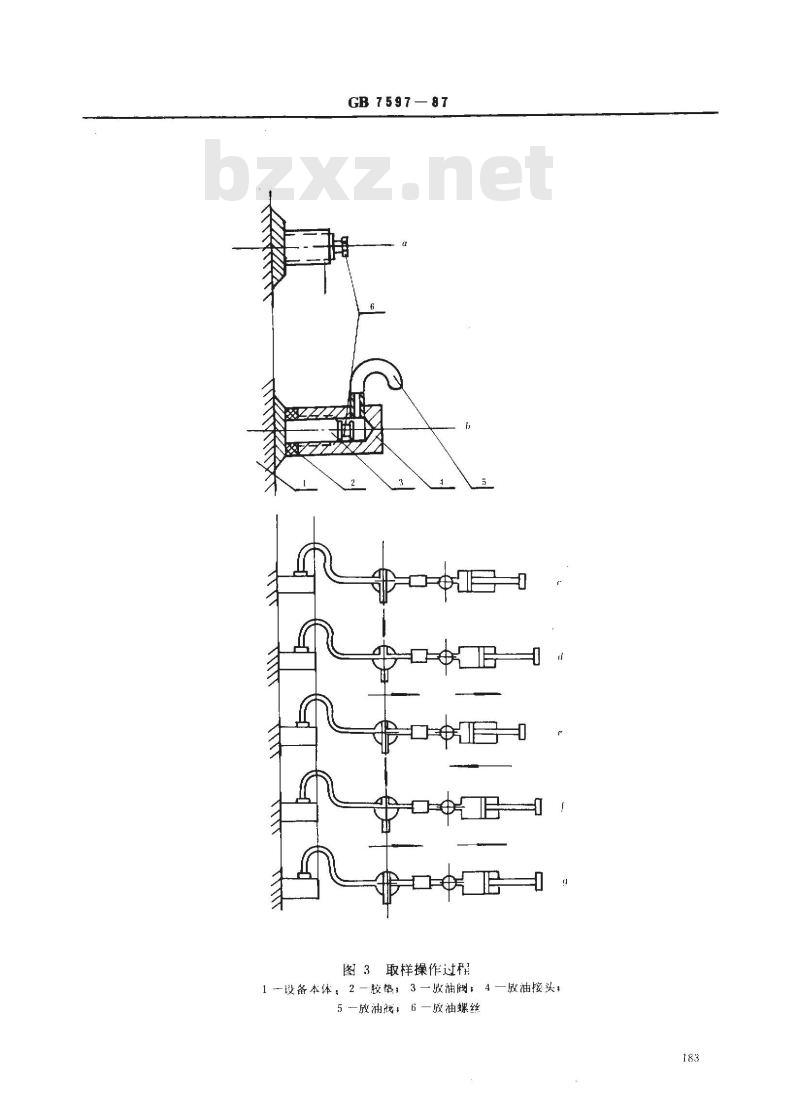

图3取样操作过程
1设备本体：2—胶垫；3一放油阀：4一放油接头，
5一放油浅，6一放油螺丝

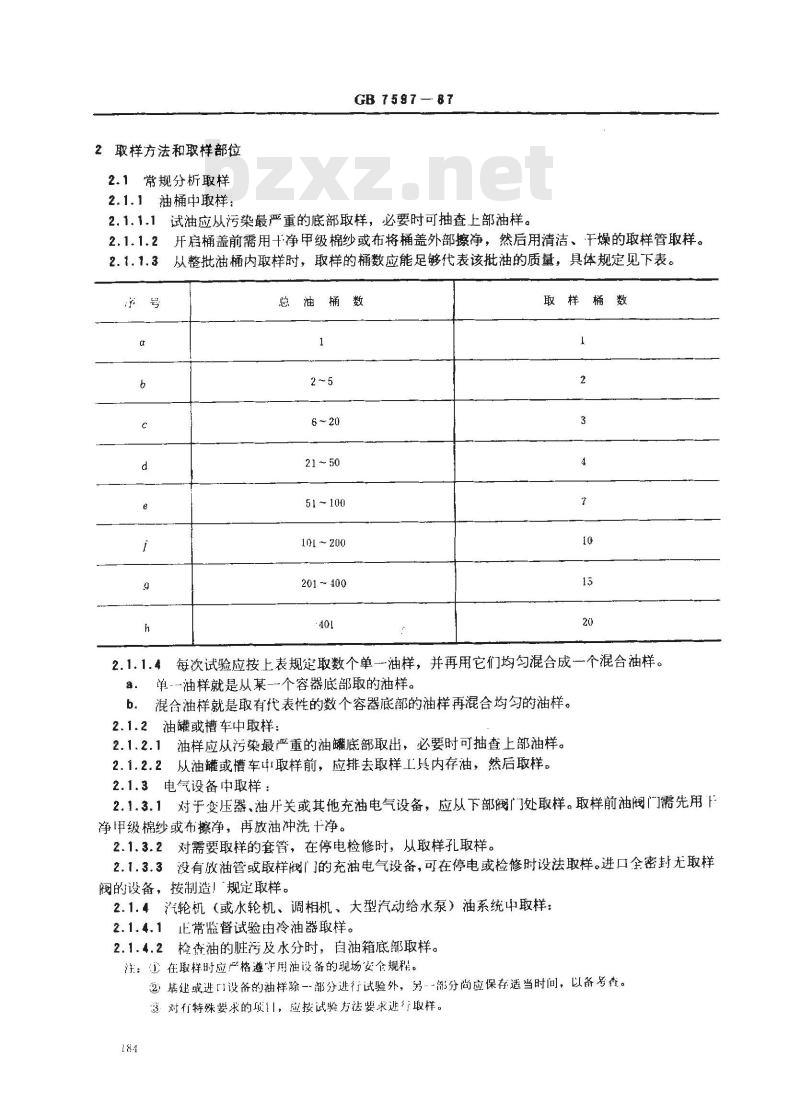

2取样方法和取样部位
2.1常规分析取样
2.1.1油桶中取样：
GB 759787免费标准下载网bzxz
2.1.1.1试油应从污染最严重的底部取样，必要时可抽查上部油样。2.1.1.2开启桶盖前需用十净甲级棉纱或布将桶盖外部擦净，然后用清洁、干燥的取样管取样。2.1.1.3从整批油桶内取样时，取样的桶数应能足够代表该批油的质量，具体规定见下表。号
总油桶数
21~ 50
51 ~100
101200
201~400
取样桶数
2.1.1.4每次试验应按上表规定取数个单一油样，并再用它们均勾混合成一个混合油样。单--油样就是从某-一个容器底部取的油样。8.
b．混合油样就是取有代表性的数个容器底部的油样再混合均匀的油样。2.1.2油罐或槽车中取样：
2.1.2.1油样应从污染最严重的油罐底部取出，必要时可抽查上部油样。2.1.2.2从油罐或槽车4i取样前，应排去取样工具内存油，然后取样。2.1.3电气设备中取样：
2.1.3.1对于变压器、油开关或其他充油电气设备，应从下部阀门处取样。取样前油阀门需先用下净甲级棉纱或布擦净，再放油冲洗十净。2.1.3.2对需要取样的套管，在停电检修时，从取样孔取样。2.1.3.3没有放油管或取样阀门的充油电气设备，可在停电或检修时设法取样。进口全密封无取样阀的设备，按制造」‘规定取样。2.1.4汽轮机（或水轮机、调相机、大型汽动给水泵）油系统中取样：2.1.4.1正常监督试验由冷油器取样。2.1.4.2检查油的脏污及水分时，自油箱底部取样。注：①在取样时应严格遵守用油设备的现场安个规程。②基建或进『1设备的油样除一-部分进行试验外，另·-部分尚应保存适当时问，以备号查。，对行特殊要求的项11，应按试验方祛要求逃行取样。184
GB 7597-87

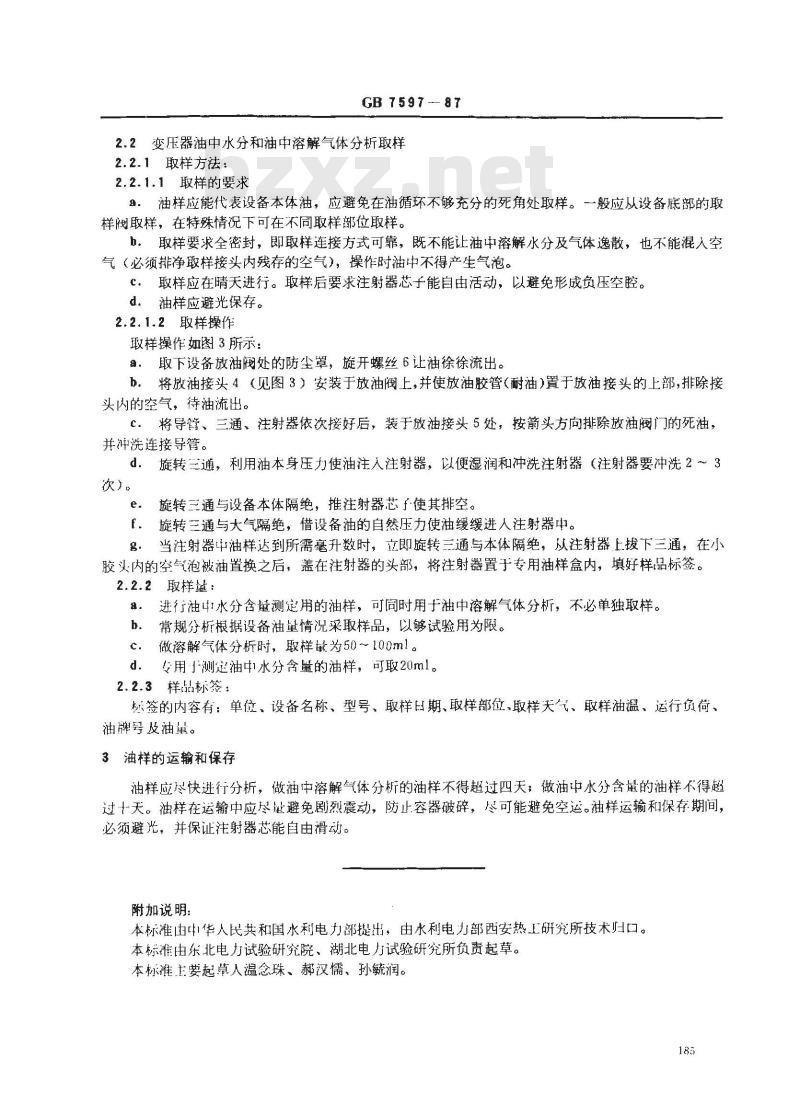

2.2变压器油中水分和油中溶解气体分析取样2.2.1取样方法：
2.2.1.1取样的要求
9.油样应能代表设备本体油，应避免在油循环不够充分的死角处取样。一般应从设备底部的取样阀取样，在特殊情况下可在不同取样部位取样。b。取样要求全密封，即取样连接方式可靠，既不能让油中溶解水分及气体逸散，也不能混入空气（必须排净取样接头内残存的空气），操作时油中不得产生气泡。c．取样应在晴天进行。取样后要求注射器芯子能自由活动，以避免形成负压空腔。d．油样应避光保存。
2.2.1.2取样操作
取样操作如图3所示：
a．取下设备放油阀处的防尘罩，旋开螺丝6让油徐徐流出。b．将放油接头4（见图3）安装于放油阀上，并使放油胶管（耐油）置于放油接头的上部，排除接头内的空气，待油流出。
C。将导管、三通、注射器依次接好后，装于放油接头5处，按箭头方向排除放油阀门的死油，并冲洗连接导管。
d。旋转三通，利用油本身压力使油注人注射器，以便湿润和冲洗注射器（注射器要冲洗2～3次）。
旋转三通与设备本体隔绝，推注射器芯子使其排空。e.
f。旋转三通与大气隔绝，借设备油的自然压力使油缓缓进人注射器中。g当注射器中油样达到所需毫升数时，立即旋转三通与本体隔绝，从注射器上拔下三通，在小胶头内的空气泡被油置换之后，盖在注射器的头部，将注射器置于专用油样盒内，填好样品标签。2.2.2取样量：
进行油4水分含量测定用的油样，可同时用于油中溶解气体分析，不必单独取样。常规分析根据设备油量情况采取样品，以够试验用为限。b.
做溶解气体分析时，取样最为50~100ml。.
专用1测定油中1水分含量的油样，可取20ml。2.2.3样品标签：
标签的内容有：单位、设备名称、型号、取样期、取样部位、取样天气、取样油温、运行负荷、油牌号及油量。
3油样的运输和保存
油样应尽快进行分析，做油中溶解气体分析的油样不得超过四天，做油中水分含最的油样不得超过十天。油样在运输中应尽避免剧烈震动，防止容器破碎，尽可能避免空运。油样运输和保存期间，必须避光，并保证注射器芯能自由滑动。附加说明：
本标准由中华人民共和国水利电力部提出，由水利电力部西安热工研究所技术归口。本标准由东北电力试验研究院，湖北电力试验研究所负责起草。本标准主要起草人温念珠、郝汉儒、孙毓润。183
