【化工行业标准(HG)】增强聚丙烯(FRPP)管和管件

本网站发布时间： 2024-08-13 16:59:34

HG20539-1992
现行
　点击下载此标准

基本信息

标准号：
HG 20539-1992
标准名称：
增强聚丙烯(FRPP)管和管件
标准类别：
化工行业标准(HG)
英文名称：
Reinforced polypropylene (FRPP) pipes and fittings
标准状态：
现行
发布日期：
1993-01-18
实施日期：
1993-04-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
574.98 KB

手机扫码下载更方便

标准分类号

标准ICS号：
化工技术>>71.120化工设备
中标分类号：
化工>>化工机械与设备>>G94非金属化工机械设备

关联标准

出版信息

页数：
/54页
标准价格：
16.0 元

其他信息

发布部门：
化学工业部
相关标签：
增强聚丙烯管件

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了增强聚丙烯(FRPP)管和管件(包括弯头、三通、异径管、管接头等)公称外径为D17～D500的尺寸、技术条件、检验、标记和包装。本标准适用于玻璃纤维(含量20±2%)增强聚丙烯(FRP)的颗粒料挤出成型的管子和模压成型的管件，能在温度－20～120℃输送酸、碱和盐类等腐蚀性介质。 HG 20539-1992 增强聚丙烯(FRPP)管和管件 HG20539-1992

标准内容

部分标准内容：

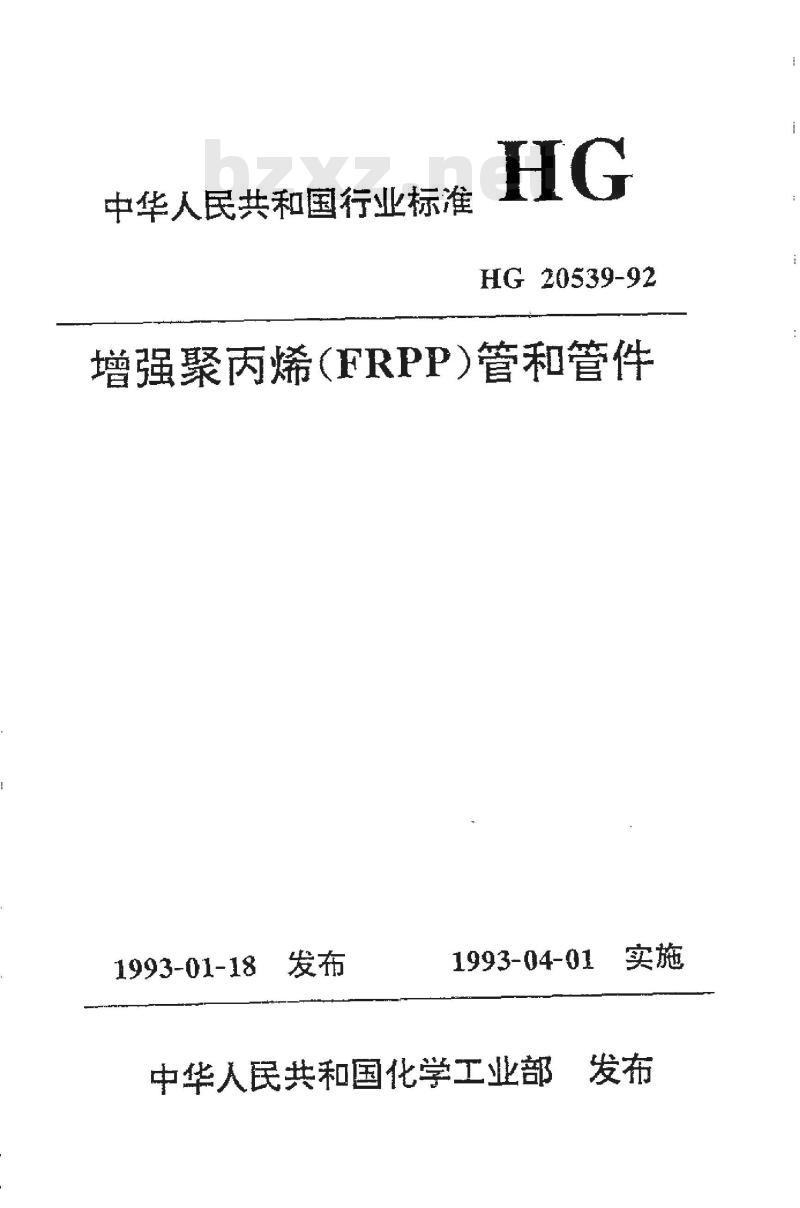

中华人民共和国行业标准
HG 20539-92
增强聚丙烯（FRPP）管和管件
1993-01-18
1993-04-01
中华人民共和国化学工业部

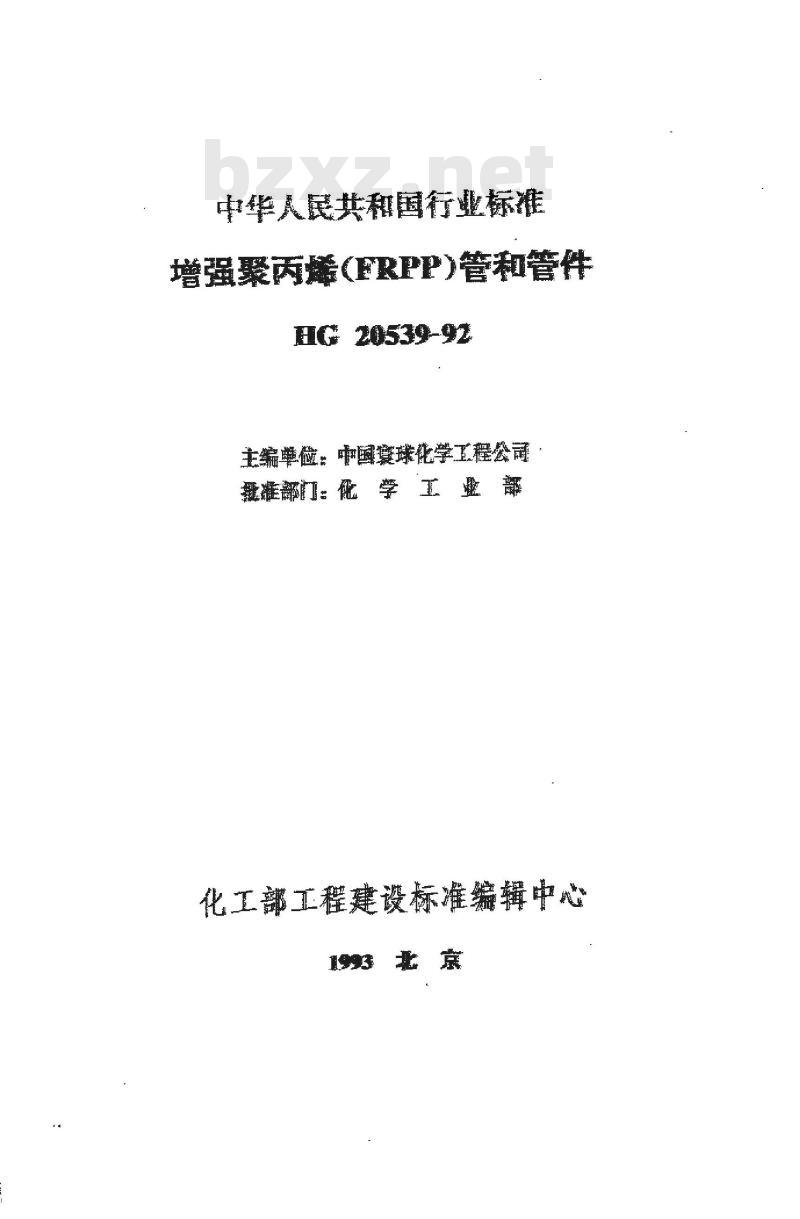

中华人民共和国行业标雅
增强聚丙烯（FRPP）管和管件
HG 20539-92
主编单位：中国复球化学工程公司批准部门化学工业部
化工部工程建设标准编辑中心
1993北京

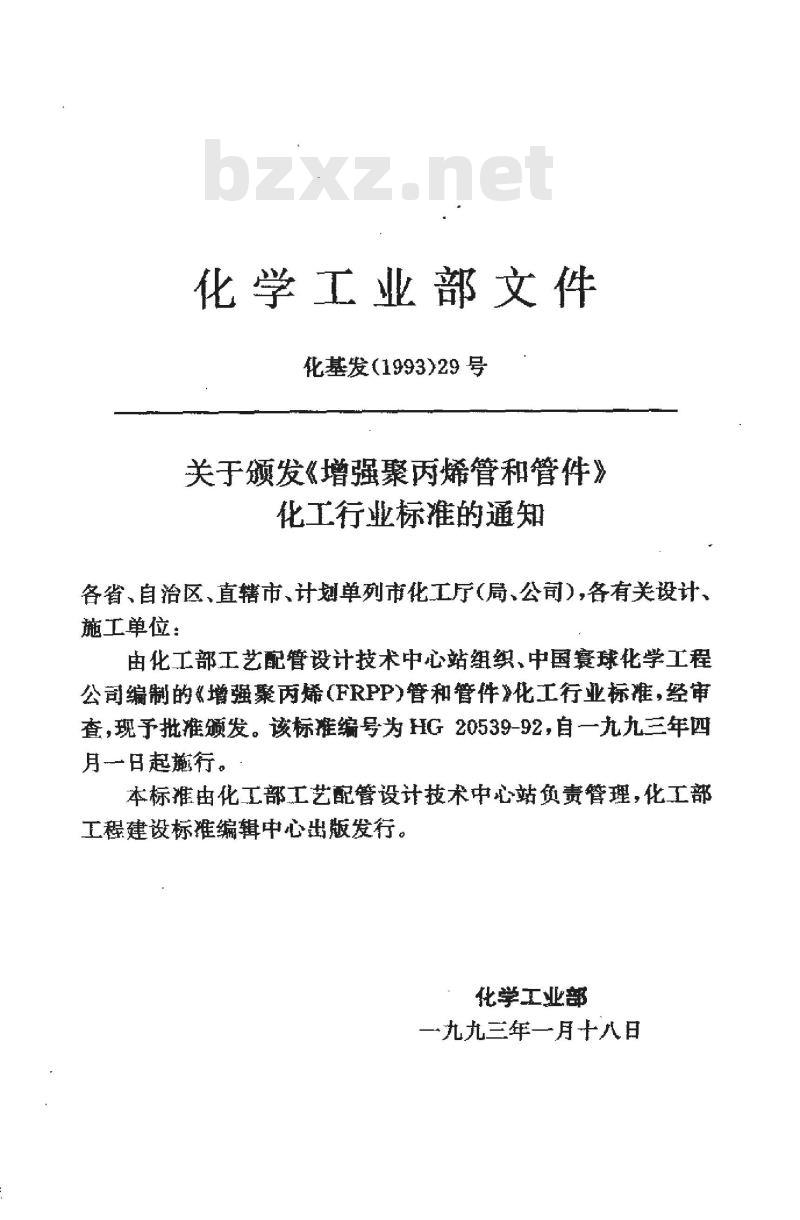

化学工业部文件
化基发(1993)29号
关于颁发《增强聚丙烯管和管件》化工行业标准的通知
各省、自治区、直辖市、计划单列市化工厅（局、公司），各有关设计、施工单位：
由化工部工艺配管设计技术中心站组织、中国寰球化学工程公司编制的《增强聚丙烯（FRPP）管和管件》化工行业标准，经审查，现予批准颁发。该标准编号为HG20539-92，自一九九三年四月一日起行。
本标准由化工部工艺配管设计技术中心站负责管理，化工部工程建设标编辑中心出版发行。化学工业部
一九九三年一月十八日

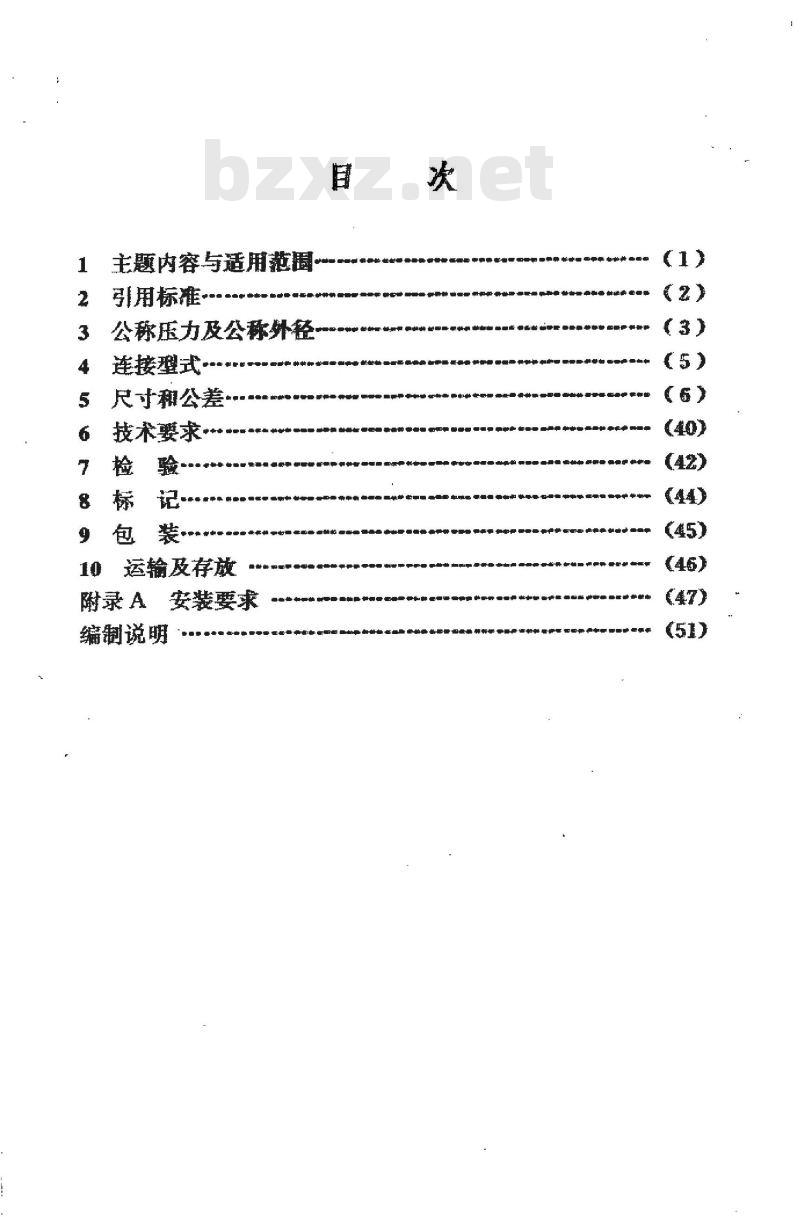

主题内容与适用范围
引用标准·
公称压力及公称外轻
连接型式
尺寸和公差
技术要求
10运输及存放
附录A
安装要求
编制说明

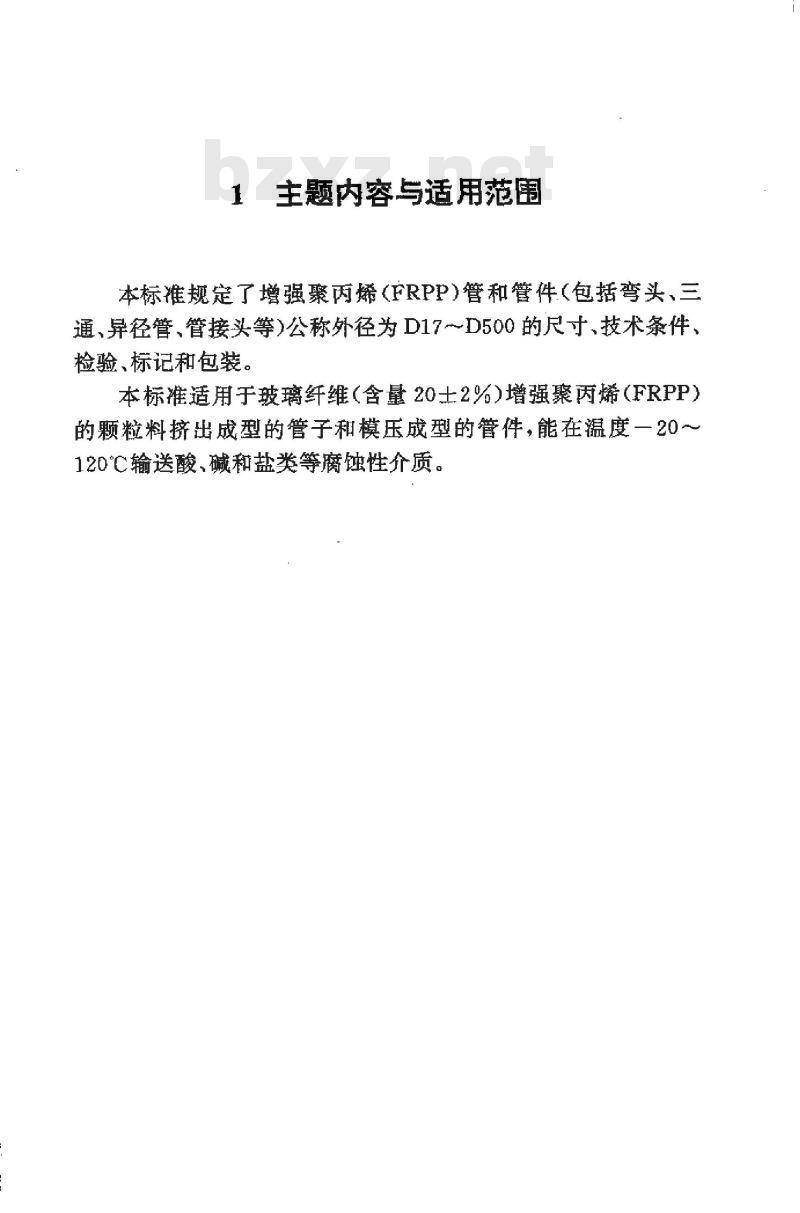

1主题内容写适用范围
本标准规定了增强聚丙烯（FRPP）管和管件（包括弯头、三通、异径管、管接头等）公称外径为D17～D500的尺寸、技术条件、检验、标记和包装。
本标准适用于玻璃纤维（含量20士2%）增强聚丙烯（FRPP）的颗粒料挤出成型的管子和模压成型的管件，能在温度一20一120℃输送酸、碱和盐类等腐蚀性介质。引用标准
GB9112~9131-88《钢制管法兰国家标准汇编》GB901-88《等长双头螺柱》
ISO 161/ 1免费标准下载网bzxz
《流体输送用热塑性塑料管材-一公称外径和公称压力》
第I部分公制系列
第部分英制系列
ISO3609《聚丙烯（PP）管材外径和壁厚公差》DIN16962《聚丙烯（PP）压力管道的管接头和管件》ANSIB16.5-81《管子法兰和法兰管件》2
3公称压力及公称外径
3.0.1本标准规定增强聚丙烯（FRPP)管和管件公称压力为0.6、1.0MPa两个压力等级，公称外径为D17~~D500，等效采用ISO161标准。
3.0.2增强聚丙烯管（FRPP）在各种温度下的允许使用压力见表3.0.2
增强聚丙烯管在各种温度下的允许使用压力mm
公称外径
75~~200
225~500
75-200
225-400
3.9~~10.3
18.7~33.2
在下列温度下允许的使用压力
100℃
120℃
连接型式
增强聚丙烯（FRPP）管和管件的连接型式：公称外径D75D500采用热熔挤压焊接和法兰（突面带颈对焊法兰和松套法兰)连接两种，公称外径D17～D60采用螺纹连接型式。5
5、尺寸和公差
L-4000-6000
外径D1
管尺寸和公差
公称压力0.6MPa
壁厚s
近似重量
公称压力1.0MPa
摩厚s
近似重量
5.1.1突面带颈对焊法兰接头
突面带颈对焊法兰接头尺寸
公称直径接管外征法兰外径螺检孔中垫片厚度心圆置径
注：①
公称压力为1.OMPa。
法兰见5.1.2。
垫片见5.1.7。
