【化工行业标准(HG)】 不锈钢衬里法兰盖

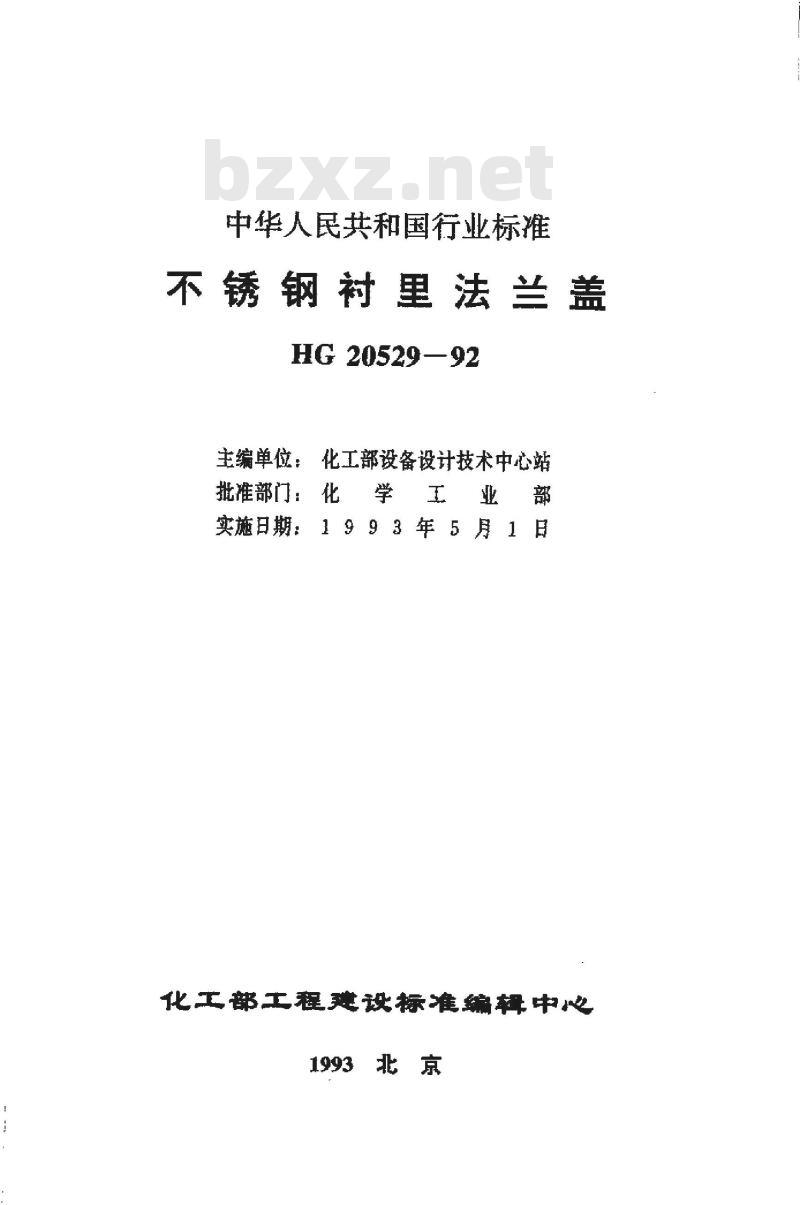

中华人民共和国行业标准
不锈钢衬里法兰盖
HG20529—92
主编单位：化工部设备设计技术中心站批准部门：化　学　工　业　部　实施日期：1993年5月1日
化工部工程建设标准编辑中心
1993北京

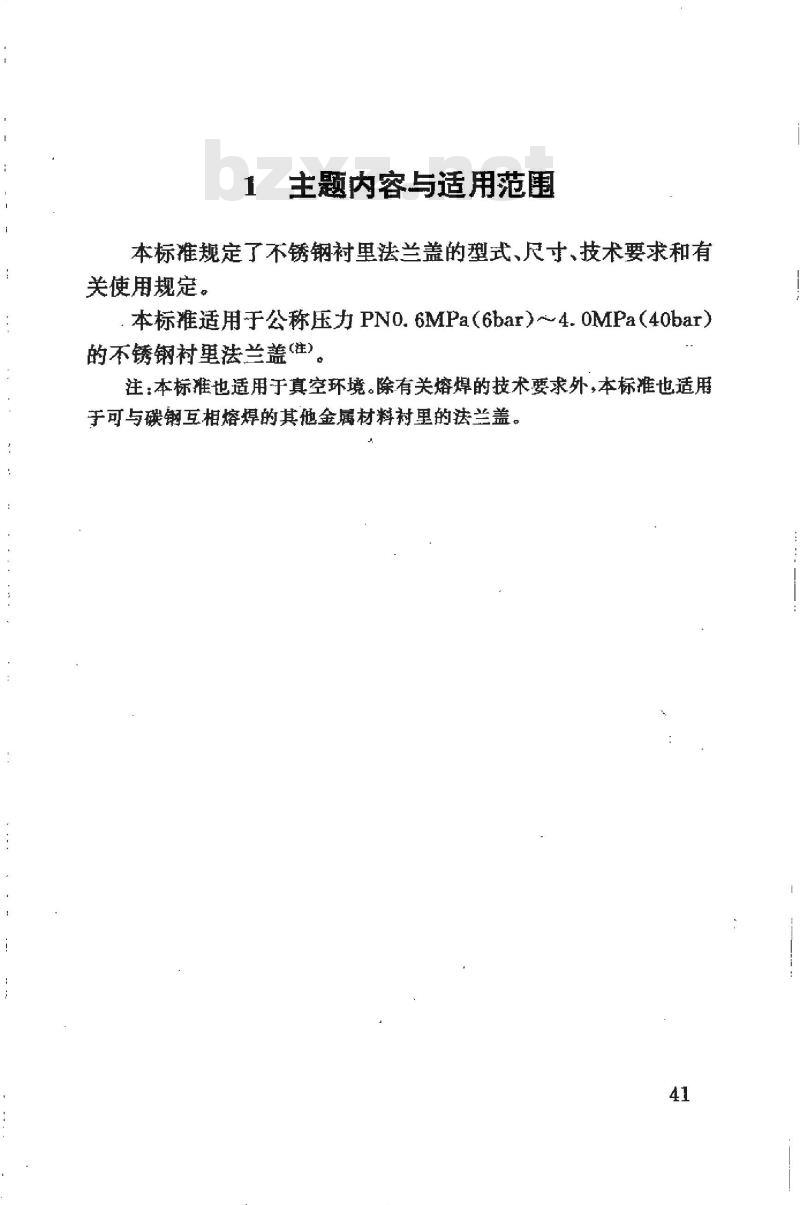

主题内容与适用范围
本标准规定了不锈钢衬里法兰盖的型式，尺寸、技术要求和有关使用规定。
本标准适用于公称压力PN0.6MPa（6bar）～4.OMPa（4Obar）的不锈钢衬法兰盖（注）。
注：本标准也适用于真空环境。除有关熔焊的技术要求外，本标准也适用于可与碳钢互相熔焊的其他金属材料衬里的法兰盖。41

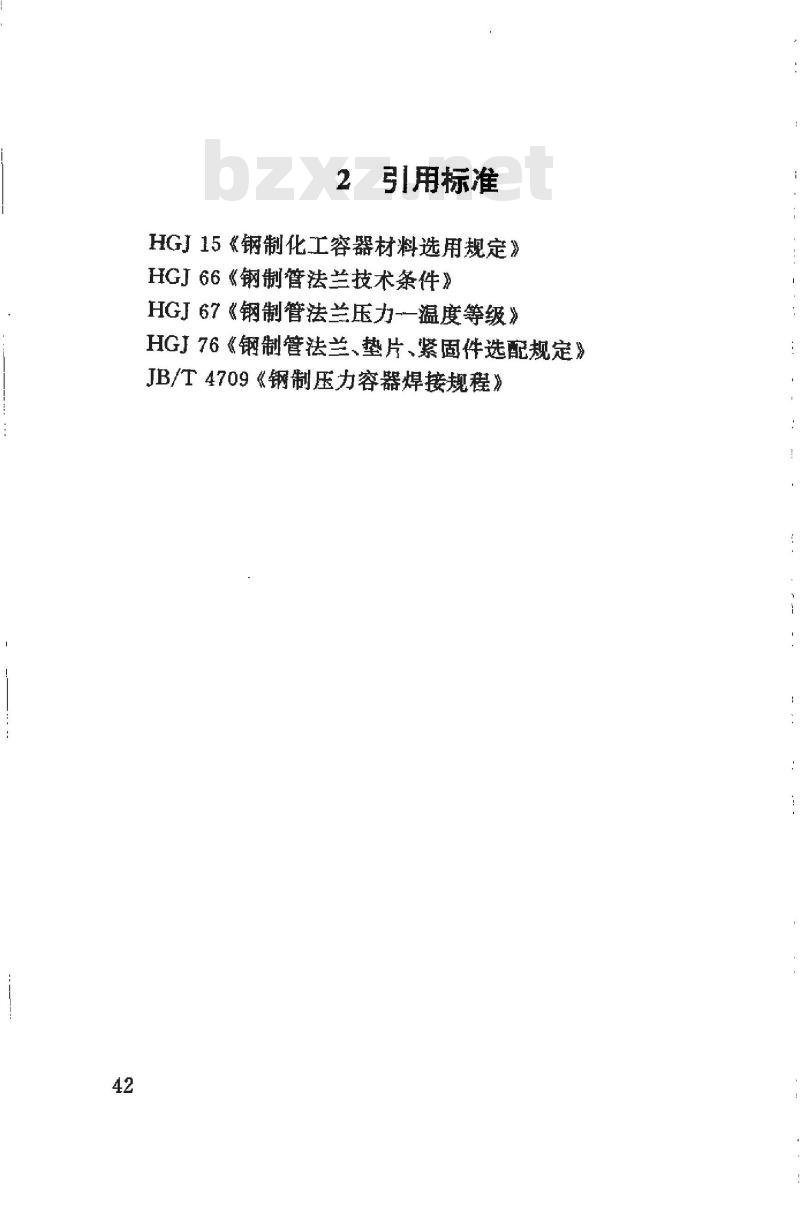

引用标准
HGI15《钢制化工容器材料选用规定》HGJ66《钢制管法兰技术条件》
HGJ67《钢制管法兰压力-一温度等级》HGJ76《钢制管法兰、垫片、紧固件选配规定》JB/T4709《钢制压力容器焊接规程》3型式和尺寸

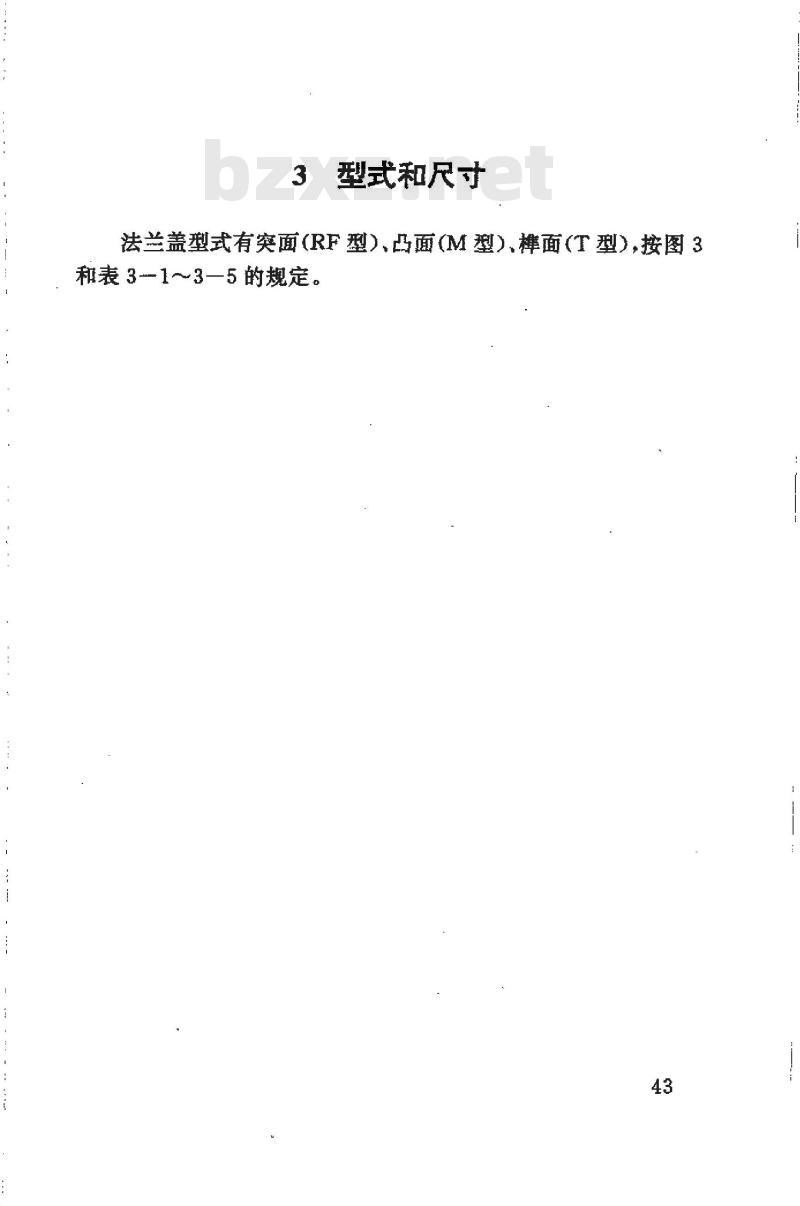

法兰盖型式有突面（RF型）面（M型）、样面（T型），按图3和表31～3—5的规定。
DN150mm～250mm中央1孔
DN300mm~450mm4孔
6孔+中央1孔
DN500mm~-600mm
适用于低碳不锈钢衬里
适用于超低碳不锈钢衬里

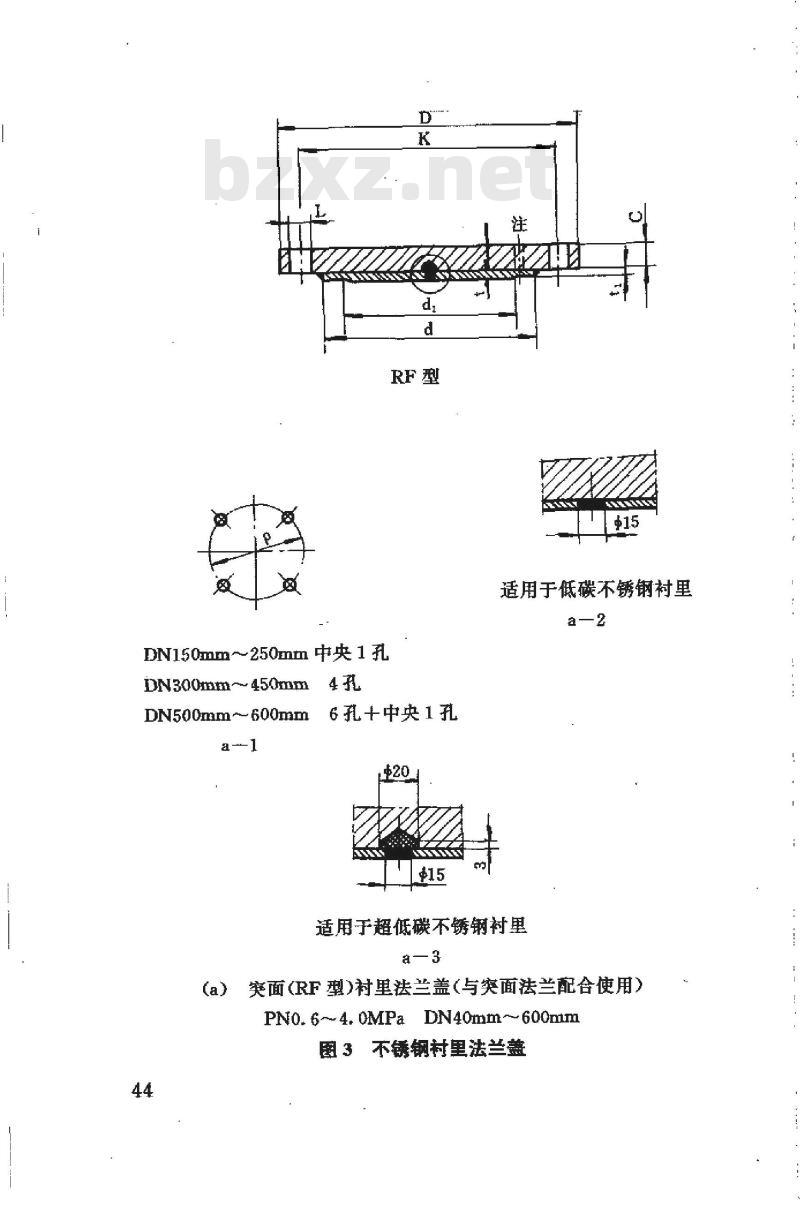

突面（RF型）衬单法兰盖（与突面法兰配合使用）(a）
PN0.6--4.0MPaDN40mm--600mm
图3不锈钢里法兰盖
(b）面（T型)衬里法兰盖
（与槽面法兰配合使用）
-PN1. 6-4. 0MPa
DN40mm--500mm
(c）凸面（M型）衬里法兰盖
（与凹面法兰配合使用）
PN1. 0--4. 0MPa
DN40mm~500mm
续图3不锈钢衬里法兰盖
注：①M6通气、检验孔，位置自定。②（RF型）衬里法兰盖按图a一1或a一2要求塞焊，并进行周边填角焊，（T型）或（M型）衬里法兰盖仅进行周边填角焊。45
衬里突面
0*6节
法兰厚度
82#9*68
102918
法兰厚度
168911
法兰厚度
6891398
法兰厚度
谢科谢+激示
s6jo9t
法兰厚度
正谢达探+得葡示量免费标准bzxz.net
4　技术要求
4.0.1不锈钢衬里法兰盖的技术要求按HGJ66《钢制管法兰技术条件》的规定。
4.0.2衬里层与法兰盖应紧密贴合，并按JB/T4709的规定施焊。填角焊和塞焊孔底层焊接材料按HGJ15《钢制化工容器材料选用规定》的过渡层焊条选用，面层焊接材料接盖面层焊条选用，见表4.0.2的规定。
填角焊缝焊脚高度等于衬里层周边厚度，塞焊焊缝应饱满。塞焊要求
焊接材料
HGJ15规定的过渡层焊条
HGJ15规定的盖面层焊条
低碳不锈钢衬里
塞焊孔底层焊接
塞焊孔面层焊接
超低碳不锈钢衬里
母材塞焊孔焊接
衬里层塞焊孔焊接
4.0.3在法兰盖上应开设一个M6的通气、检验孔，位置自定。塞焊后应通入压力不大于0.1MPa的压缩空气检漏，也可根据制造广情况，开设其他尺寸的检验孔4.0.4衬单层厚度t的极限偏差为一1mm。51
