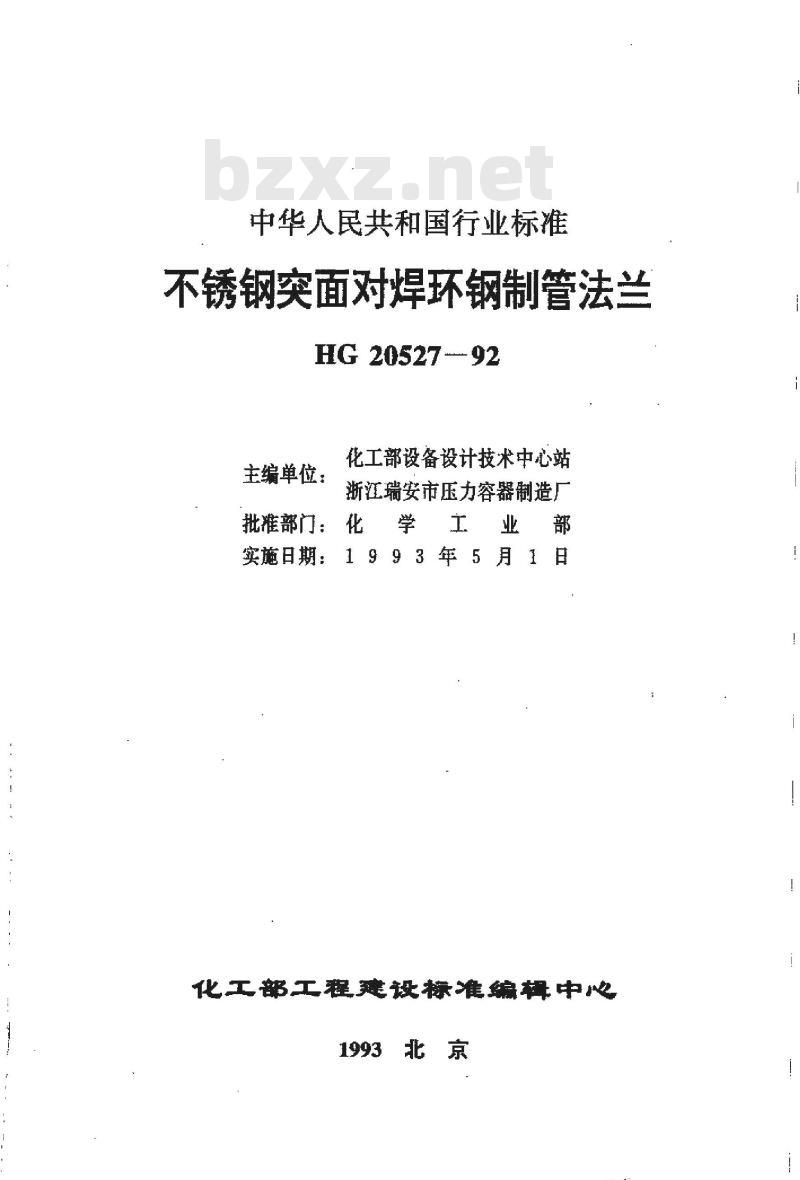

中华人民共和国行业标准
不锈钢突面对焊环钢制管法兰
HG 20527 --- 92
主编单位：
化工部设备设计技术中心站
浙汇瑞安市压力容器制造厂
化学工业部
批准部门：
实施日期：1993年5月1日
化工部工程建设标准编辑中心

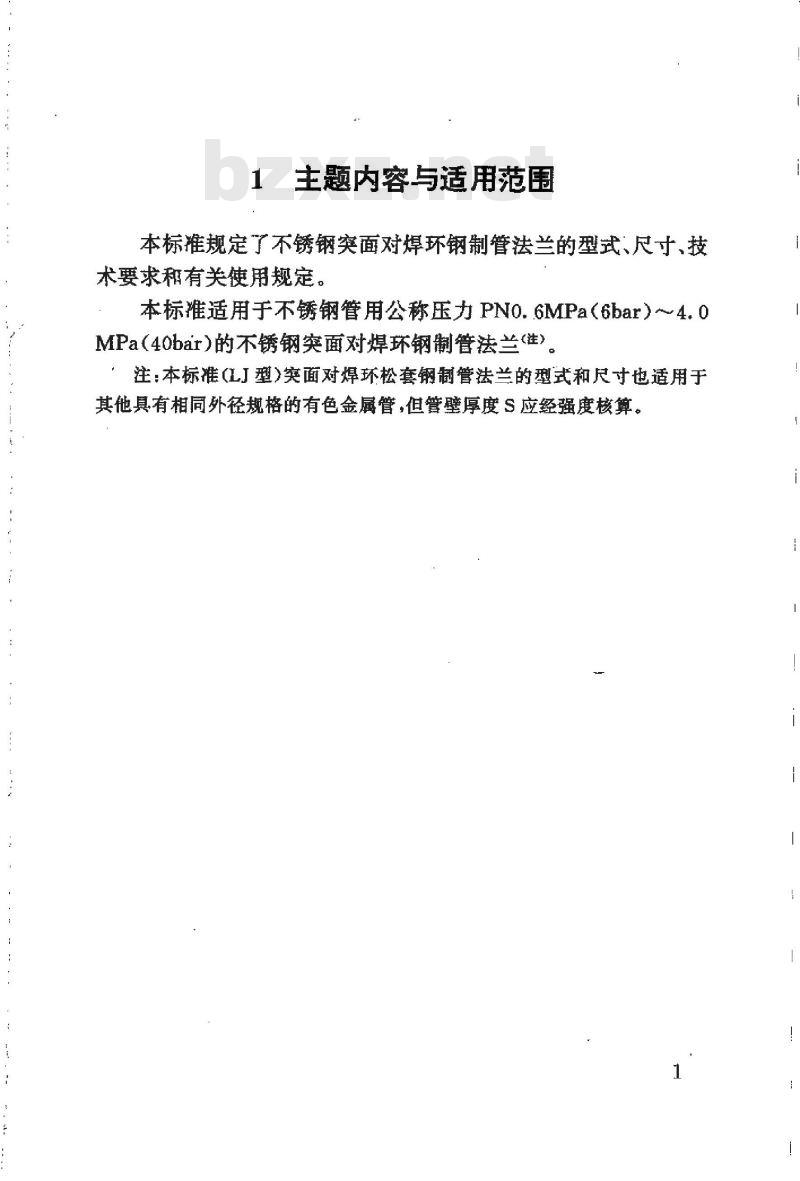

1主题内容与适用范围
本标推规定了不锈钢突面对焊环钢制管法兰的型式、尺寸、技术要求和有关使用规定。
本标推适用于不锈钢管用公称压力PNO.6MPa（6bar）~4.0MPa（40bar)的不锈钢突面对焊环钢制管法兰(注》。注：本标准（LJ型）突面对焊环松套钢制管法兰的型式和尺寸也适用于其他具有相同外径规格的有色金属管，但管壁厚度S应经强度核算。HGJ15

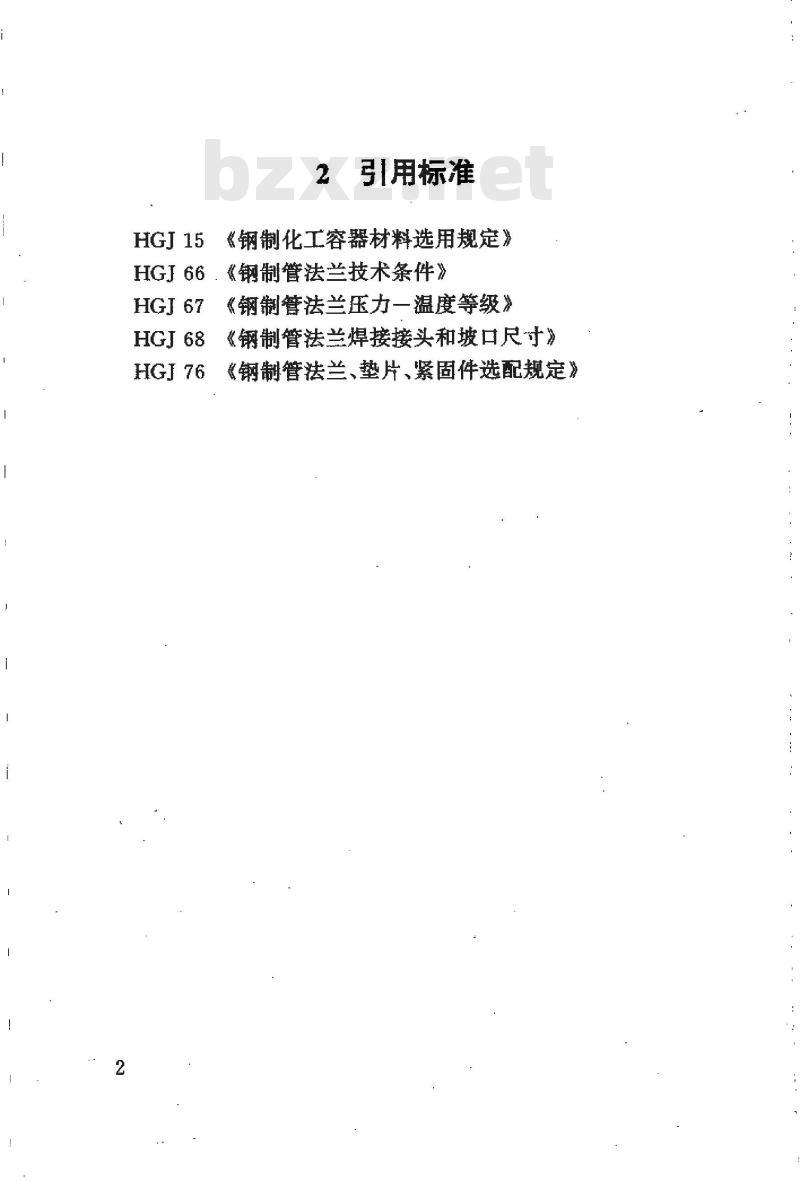

引用标准
《钢制化工容器材料选用规定》HGJ66.《钢制管法兰技术条件》HGJ67《钢制管法兰压力一温度等级》《钢制管法兰焊接接头和坡口尺寸》HGI 68
《钢制管法兰、垫片、紧固件选配规定》HGI76
3型式和尺寸
按照不锈钢对焊环与法兰盘的组合形式，有松套（LI型）3.0.13
和平焊(SO型)两种型式。
3.0.1.1公称压力PN0.6MPa(6bar)～1.6MPa(16bar)的松套法兰盘为板式法兰。下载标准就来标准下载网
3.0.1.2公称压力PN2.5MPa(25bar)~4.0MPa(40bar)的松套法兰盘为带颈法兰。
3.0.2不锈钢突面对焊环松套钢制管法兰的型式和尺寸按图3.0.2—1、3.0.2—2和表3.0.2--1~3.0.25的规定。松套板式(PNO.6~1.6MPa）

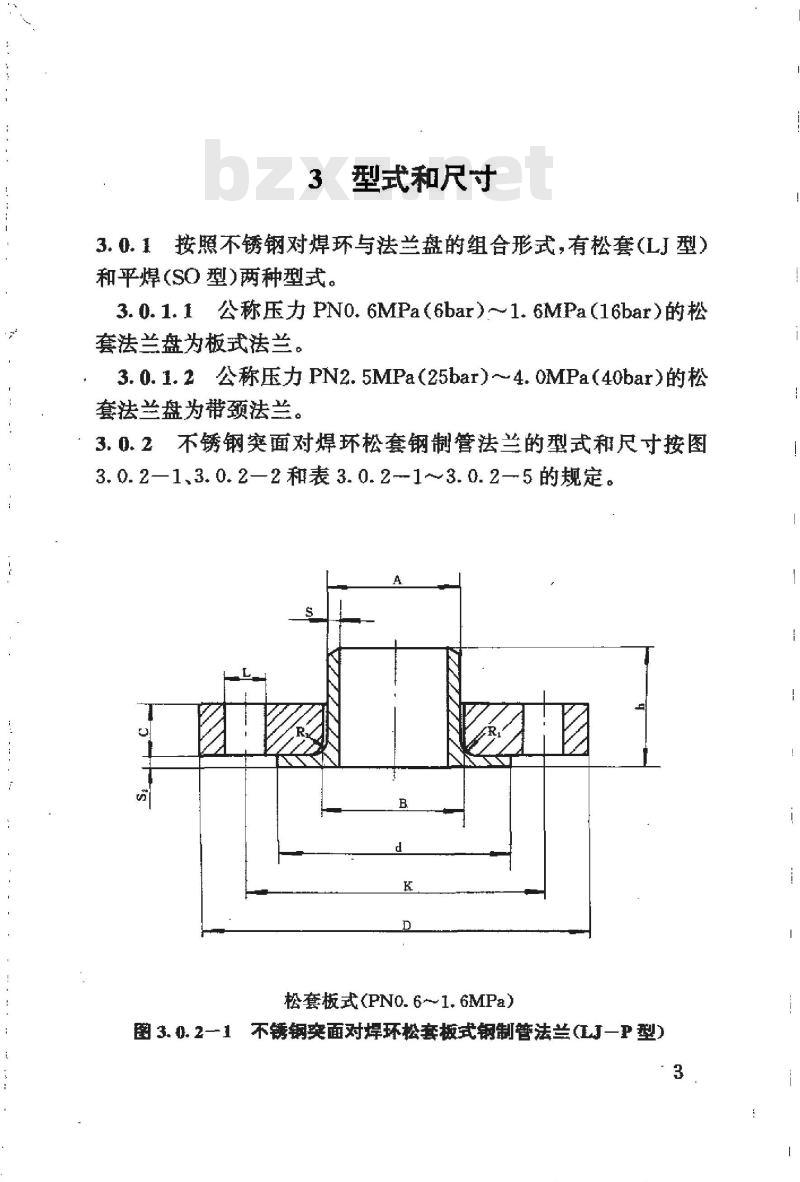

图3.0.2-1不锈钢突面对焊环松套板式钢制管法兰（LJ-P型）3
松套带颈（PN2.5~4.0MPa）

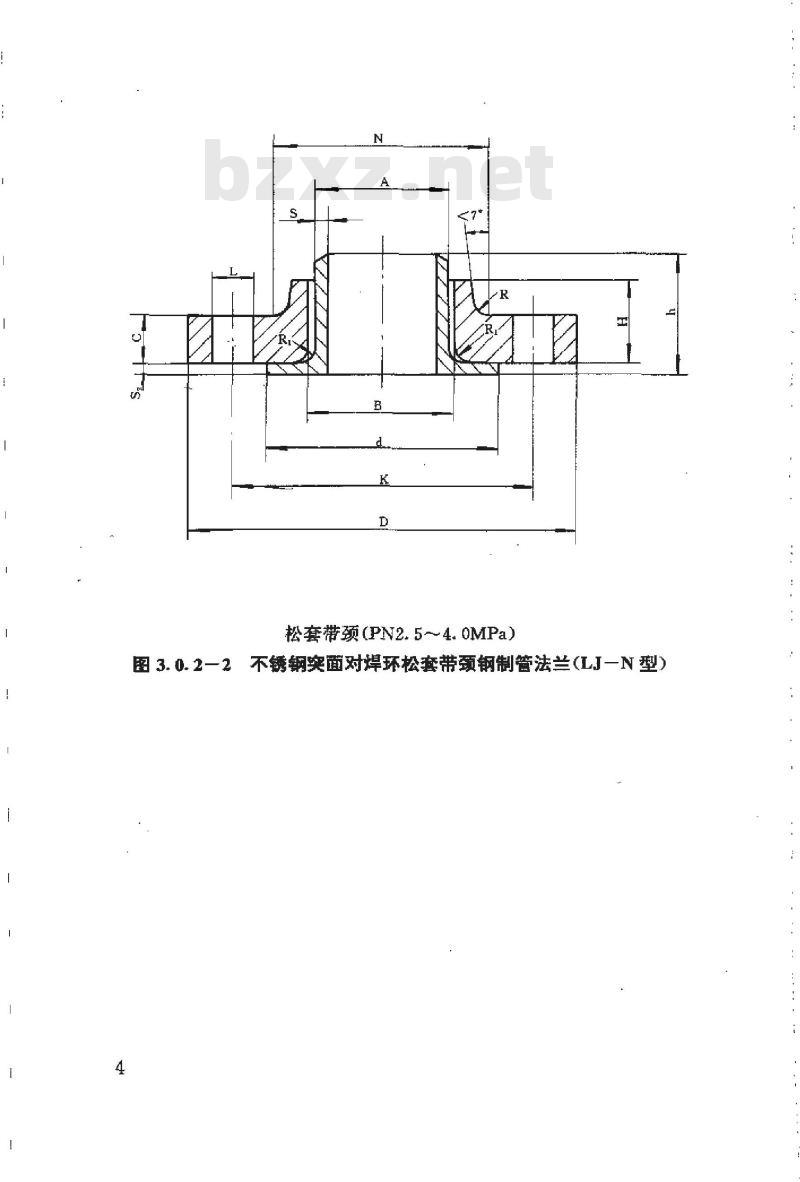

图3.0.2一2不锈钢突面对焊环松套带颈钢制管法兰（LJ一N型）
法兰厚度
3路82
饭饭饭饭8
筑城验
法兰厚度
B路BB
法兰厚度
8:8226
3.0.3不锈钢突面对焊环平焊钢制管法兰（SO型）的型式和尺寸按图3.0.3和表3.0.3-1～3.0.3—3的规定。3.0.4对焊环凸缘厚度S应不小于表列S值，根据用户要求，（LJ型）和（SO型法兰均可采用不同于本标推的对焊环厚度S和高度h值，但应在订货时注明。S值的选取一般与配用的钢管壁厚相同。H值的确定应考虑对焊环与钢管、法兰或筒简体焊接的间距。中5通气孔
图3.0.3不锈钢突面对焊环平焊钢制管法兰(SO型）注：①PN0.6～1.0MPa的法兰盘上不开坡口。②畅通气孔位置自定。
③R1分别为法兰内缘和对焊环外侧的圆角。10
法兰厚度
64码28
