【国家标准(GB)】 漆包线试验方法 失重试验

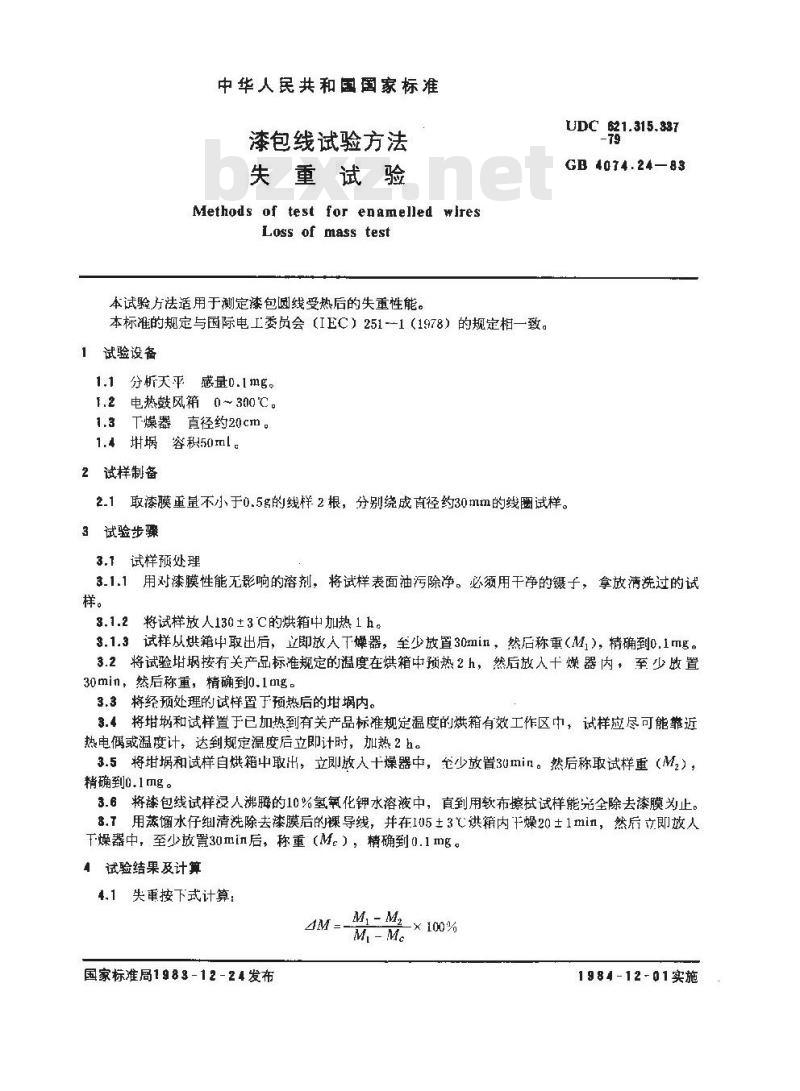

中华人民共和国国家标准
漆包线试验方法
失重试验
Methods of test for enamelled wiresLoss of mass test
本试验方法适用于测定漆包圆线受热后的失重性能。本标准的规定与国际电工委员会（IEC）251--1（1978）的规定相一致。1试验设备
1.1分析天平感量0.1mg。
1.2电热鼓风箱0~300℃。
1.3丁燥器直径约20cm。
1.4容积50ml。
2试样制备
UDC 621.315.$37
GB 4074.24—83
2.1取漆膜重量不小于0.5g的线样2根，分别绕成直径约30mm的线圈试样。3试验步骤免费标准bzxz.net
3.1试样预处理
用对漆膜性能无影响的溶剂，将试样表面油污除净。必须用干净的镊子，拿放清洗过的试样。
3.1.2将试样放人130±3℃的烘箱中加热1h。3.1.3试样从烘籍中取出后，立即放人下燥器，至少放置30min，然后称重（M1），精确到0.1mg。3.2将试验蜗按有关产品标准规定的温度在烘箱中预热2h，然后放入十燥器内，至少放置30min，然后称重，精确到0.1mg。3.3将经预处理的试样置于预热后的埚内。3.4将和试样置于已加热到有关产品标准规定温度的烘箱有效工作区中，试样应尽可能近热电偶或温度计，达到规定温度后立即计时，加热2h。3.5将埚和试样自烘箱中取出，立即放十燥器中，少放置30min。然后称取试样重（M，），精确到o.1mg。
3.6将漆包线试样浸人沸腾的10%氢氧化钾水溶液中，直到用软布擦拭试样能完全除去漆膜为止。8.T用蒸馏水仔细清洗除去漆膜后的裸导线，并在105土3℃烘箱内干燥20±1min，然后立即放人干燥器中，至少放置30min后，称重（M。），精确到o.1mg。4试验结果及计算
4.1失重按下式计算：
2=×100%
国家标准局1983-12-24发布
1984-12-01实施

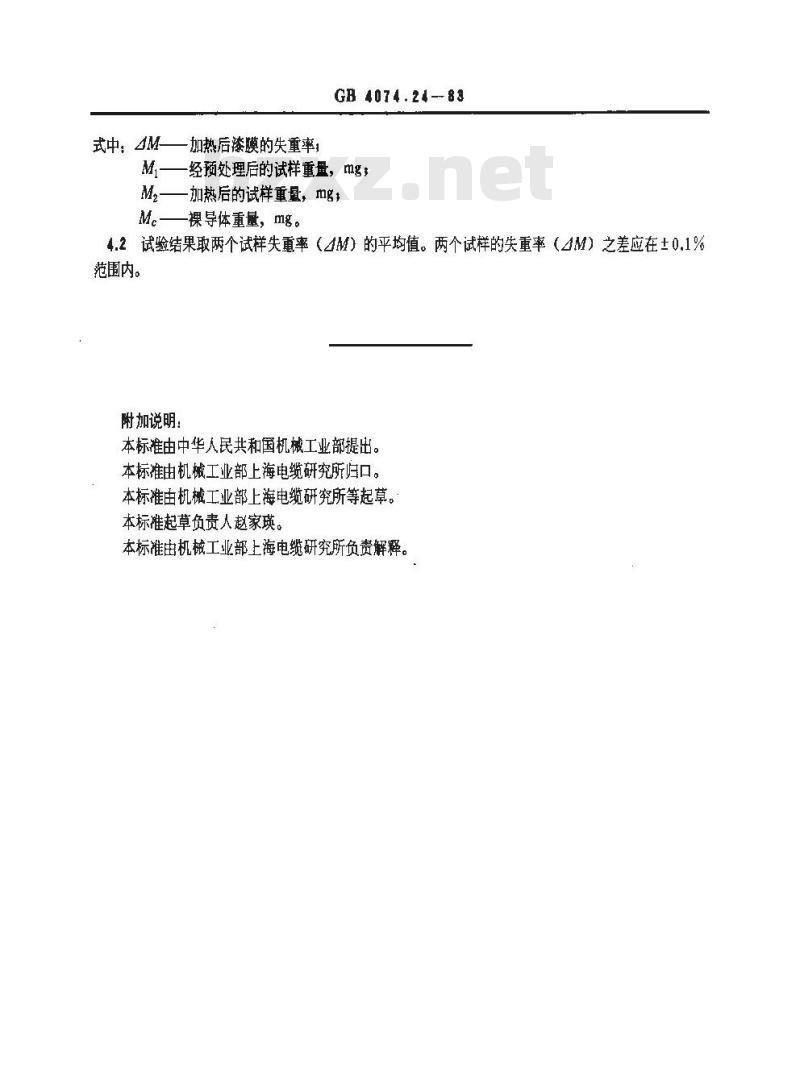

式中：4M—加热后漆膜的失重率,GB 4074.24--83
Mi—经预处理后的试样重盘，mgMz—加热后的试样重量，mg
Me裸导体重量，mg。
4.2试验结果取两个试样失重率（4M）的平均值。两个试样的失重率（4M）之差应在+0.1%范围内。
附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人赵家瑛。
本标准由机械工业部上海电缆研究所负责解释。
