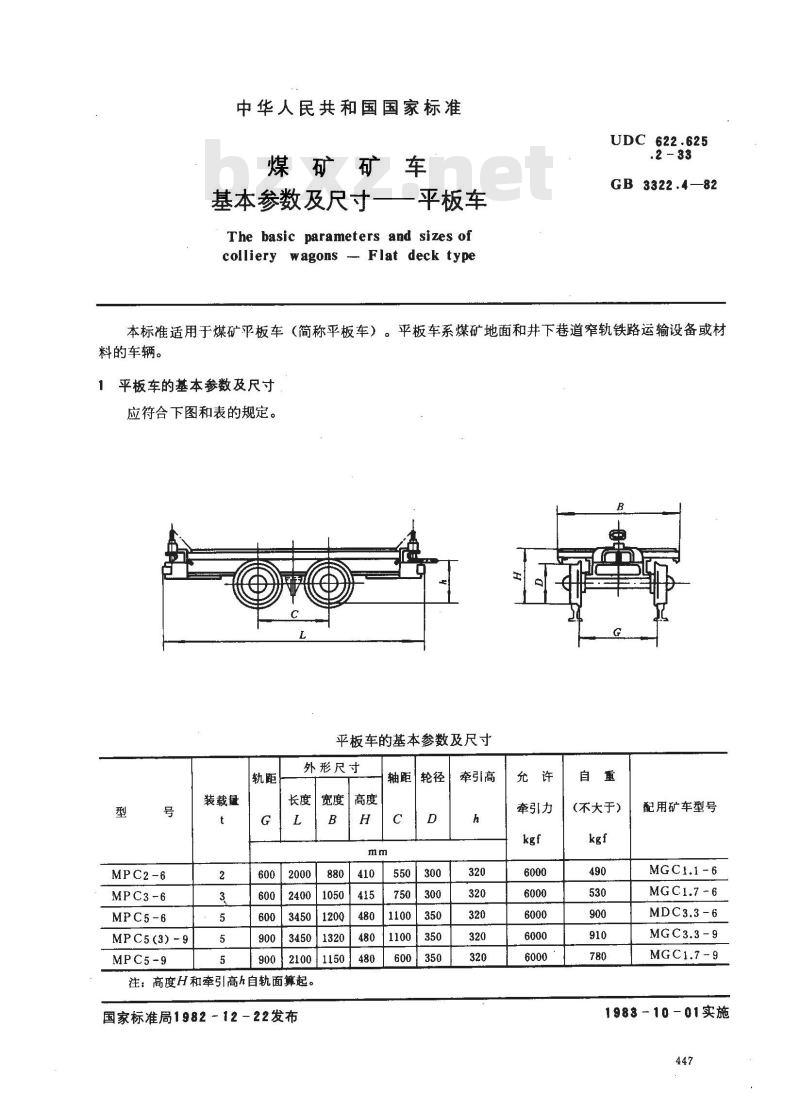

中华人民共和国国家标准
煤矿矿车
基本参数及尺寸一
一平板车
The basic parameters and sizes ofcollierywagonsFlatdecktype
UDC 622.625
GB 3322.4—82
本标准适用于煤矿平板车（简称平板车）。平板车系煤矿地面和井下巷道窄轨铁路运输设备或材料的车辆。
平板车的基本参数及尺寸
应符合下图和表的规定。
平板车的基本参数及尺寸
MPC2-6
MPC3-6
MPC5-6
MPC5(3)-9
MPC5-9
装载量
外形尺寸
9002100
注：高度H和牵引高h自轨面算起。国家标准局1982-12-22发布
600350
牵引高
牵引力
(不大于)
配用矿车型号
MGC1.7 -6
MGC3.3 - 9
MGC1.7 - 9wwW.bzxz.Net
1983-10-01实施

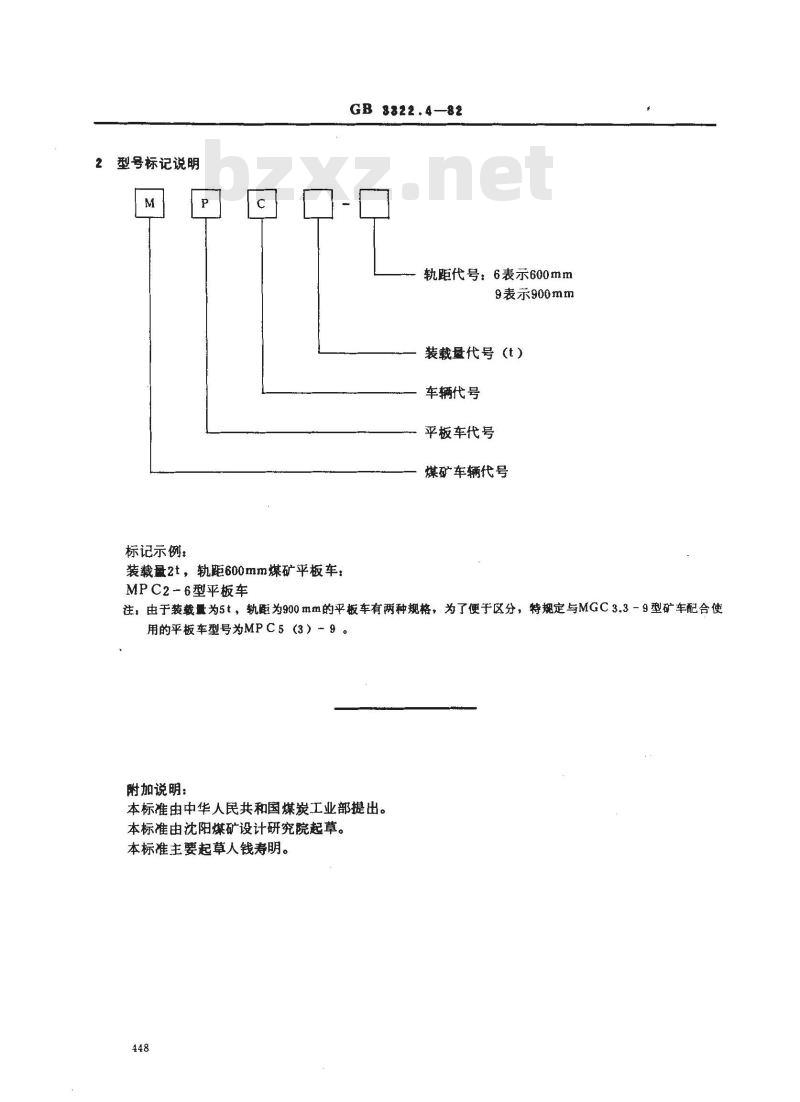

型号标记说明
标记示例：
装载最2t，轨距600mm煤矿平板车：MPC2-6型平板车
GB 3822.4—82
轨距代号：6表示600mm
9表示900mm
装载量代号（t）
车辆代号
平板车代号
煤矿车辆代号
注：由于装载量为5t，轨距为900mm的平板车有两种规格，为了便于区分，特规定与MGC3.3-9型矿车配合使用的平板车型号为MPC5（3）=9。附加说明：
本标准由中华人民共和国煤炭工业部提出。本标准由沈阳煤矿设计研究院起草。本标准主要起草人钱寿明。
