【国家标准(GB)】 煤矿矿车基本参数及尺寸 材料车

中华人民共和国国家标准
煤矿矿车
基本参数及尺寸—材料车
The basic parameters and sizes ofcolliery wagons --- Material supply wagonsUDC 622.625
.2—33
GB 3322.3-82
本标准适用于煤矿材料车（简称材料车）。材料车系煤矿地面和井下巷道窄轨铁路运输坑木、支架或其他材料的车辆。

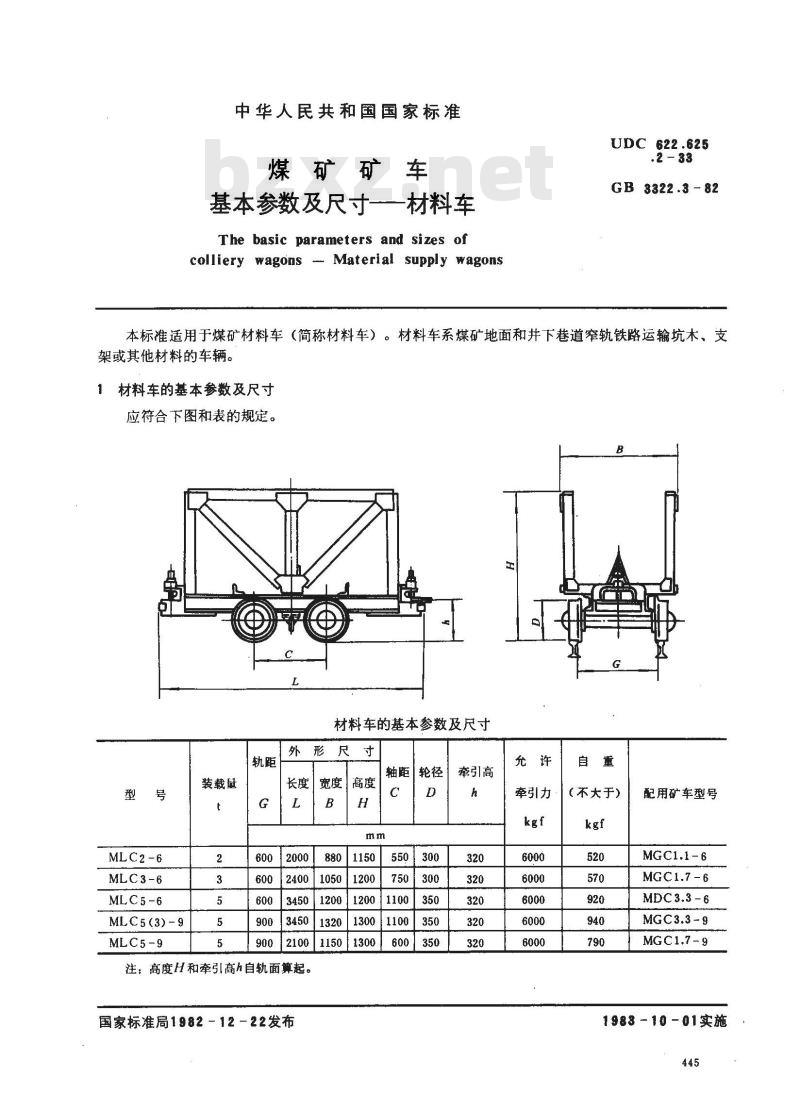

材料车的基本参数及尺寸
应符合下图和表的规定。
材料车的基本参数及尺寸
装载量
MLC2-6
MLC3-6
MLC5-6
MLC5(3) - 9
MLC5-9
外形尺
注：高度H和牵引高h自轨面算起。国家标准局1982-12-22发布
牵引高
牵引力
（不大于）
配用矿车型号
MGC1.1- 6
MGC1.7 -6
1983-10-01实施

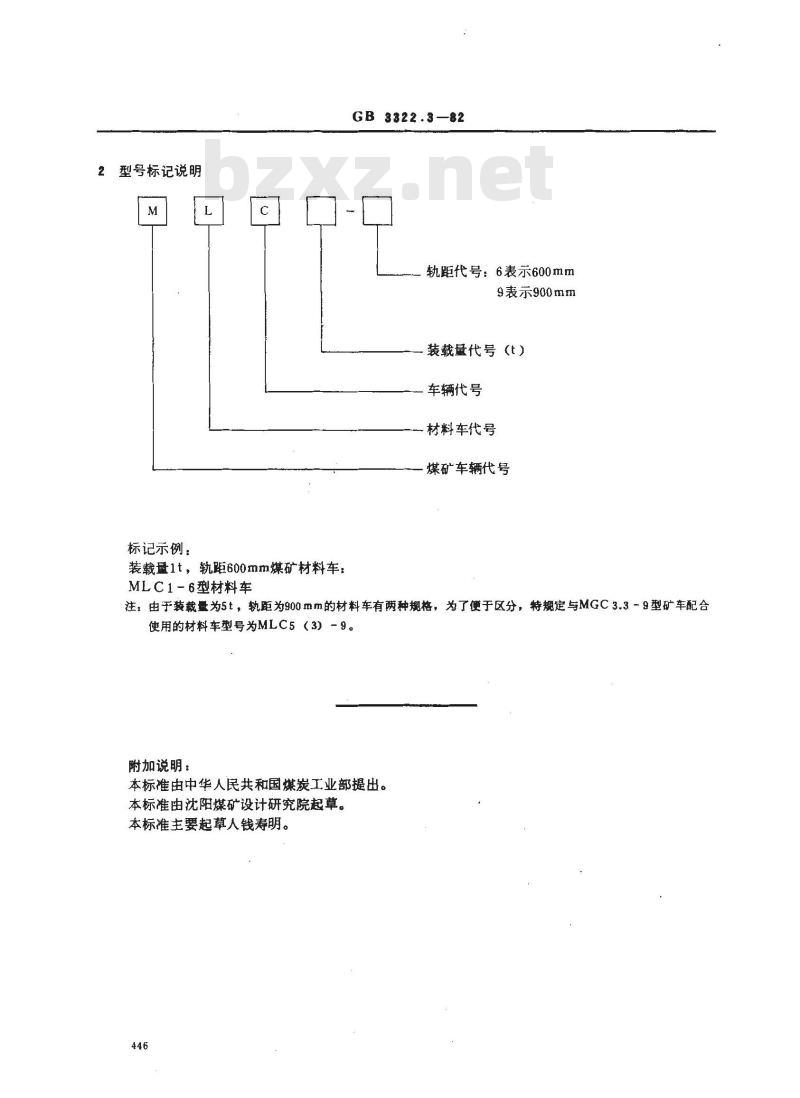

2型号标记说明
标记示例：wwW.bzxz.Net
装载量1t，轨距600mm煤矿材料车：MLC1-6型材料车
GB3322.3—82
轨距代号：6表示600mm
9表示900mm
装载量代号（t）
车辆代号
材料车代号
煤矿车辆代号
注，由于装载量为5t，轨距为900mm的材料车有两种规格，为了便于区分，特规定与MGC3.3-9型矿车配合使用的材料车型号为MLC5（3）-9。附加说明：
本标准由中华人民共和国煤炭工业部提出。本标准由沈阳煤矿设计研究院起草。本标准主要起草人钱寿明。
