【国家标准(GB)】 煤矿矿车基本参数及尺寸 底卸式

中华人民共和国国家标准
煤矿矿车
基本参数及尺寸-一底卸式
The basic parameters and sizesof colliery wagons- Automatic drop bottom typeUDC 622.625
.2 - 33
GB 3322.2—82
本标准适用于煤矿底卸式矿车（简称底卸式矿车）。底卸式矿车系煤矿地面和井下巷道窄轨铁路运输煤或研石的车辆。

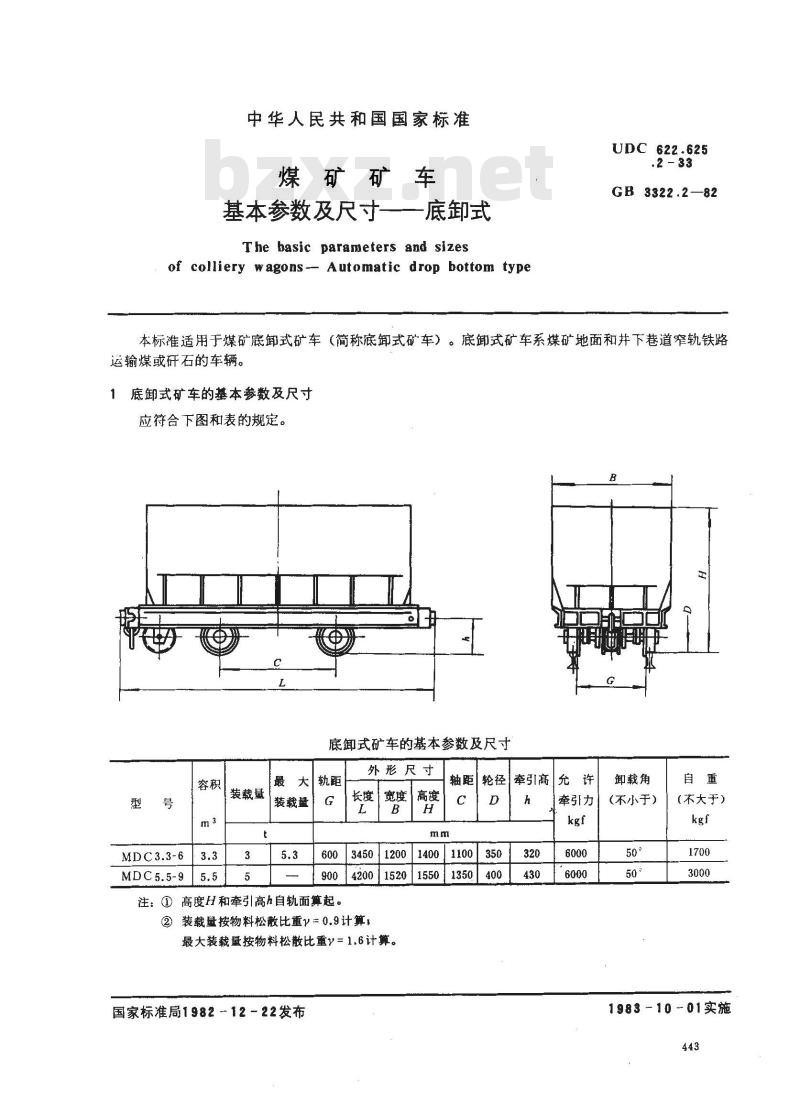

底卸式矿车的基本参数及尺寸
应符合下图和表的规定。
底卸式矿车的基本参数及尺寸
装裁量
装载量
外形尺寸
34501200
注：①高度H和牵引高h自轨面算起。高度
轴距轮径Www.bzxZ.net
420015201550
②装载量按物料松散比重=0.9计算，最大装载量按物料松散比重=1.6计算。国家标准局1982-12-22发布
牵引高
牵引力
卸载角
（不小于）
（不大于）
1983-10-01实施

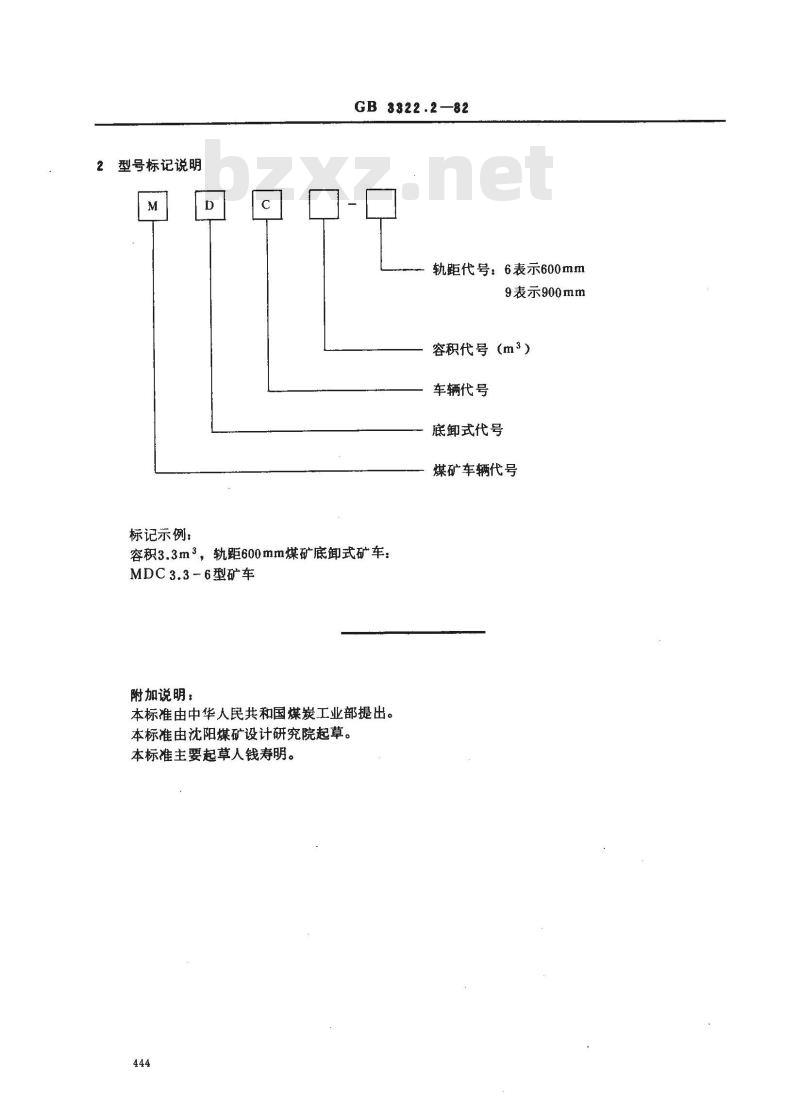

2型号标记说明
GB3322.2—82
轨距代号：6表示600mm
9表示900mm
容积代号（m3）
车辆代号
底卸式代号
煤矿车辆代号
标记示例：
容积3.3m2，轨距600mm煤矿底式矿车：MDC3.3-6型矿车
附加说明：
本标准由中华人民共和国煤炭工业部提出。本标准由沈阳煤矿设计研究院起草。本标准主要起草人钱寿明。
