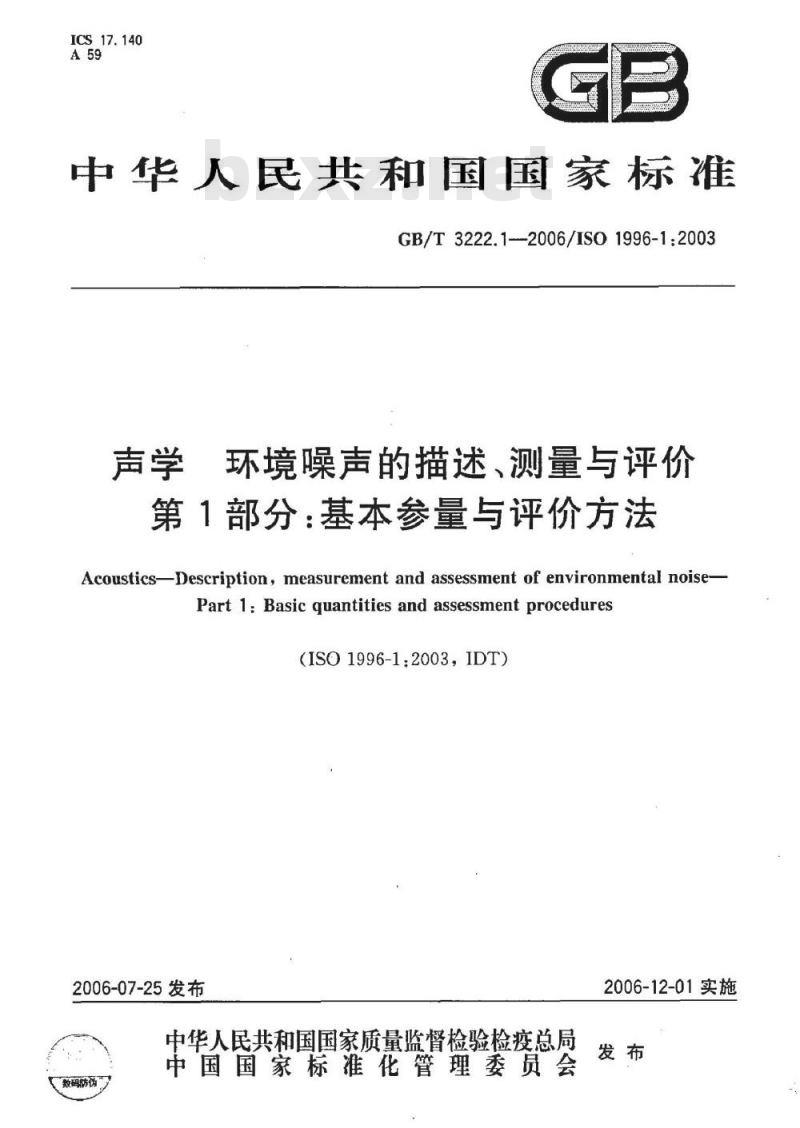

【国家标准(GB)】 声学 环境噪声的描述、测量与评价 第1部分：基本参量与评价方法

ICS17.140
中华人民共和国国家标准
GB/T3222.1-2006/ISO1996-1:2003声学
环境噪声的描述、测量与评价
第1部分：基本参量与评价方法
Acoustics-Description, measurement and assessment of environmental noisePart 1:Basic quantities and assessmentprocedures(ISO1996-1:2003，IDT)
2006-07-25发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2006-12-01实施

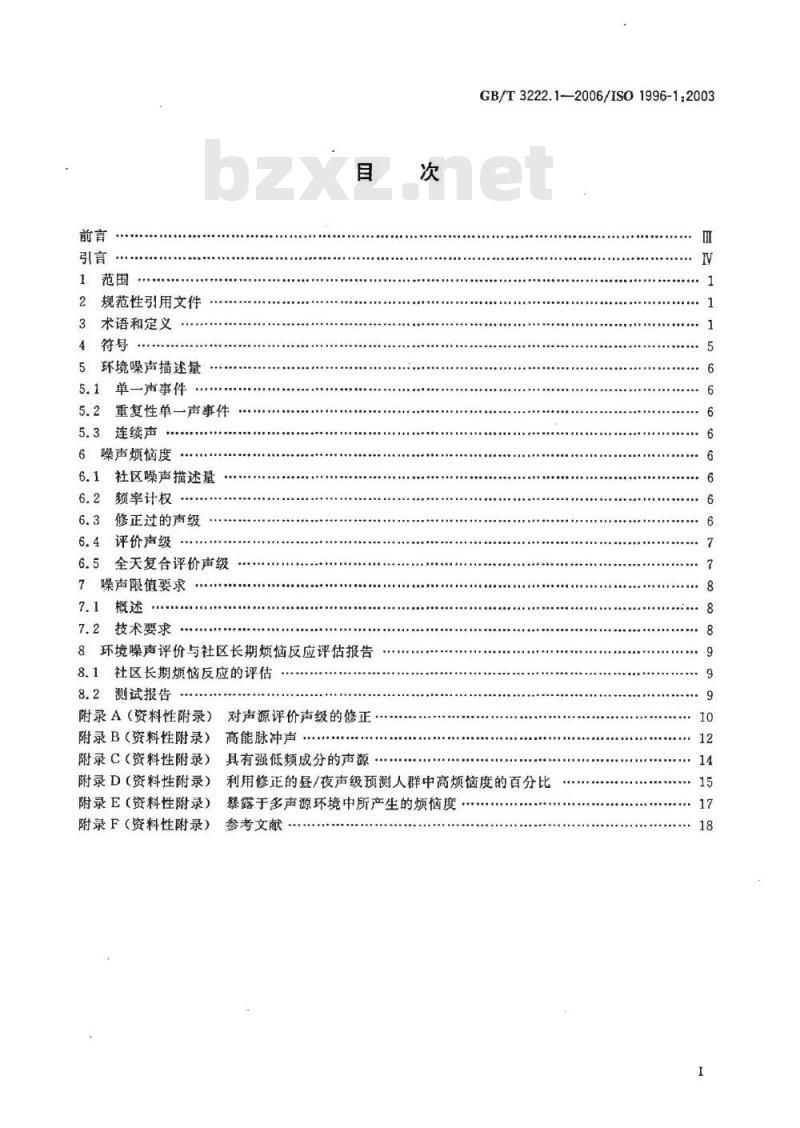

规范性引用文件
3术语和定义
环境噪声描述量
单一声事件
重复性单一声事件
连续声
噪声烦恼度
社区噪声描述量
频率计权
修正过的声级
评价声级
全天复合评价声级
噪声限值要求
7.2技术要求
8环境噪声评价与社区长期烦恼反应评估报告8.1社区长期烦恼反应的评估
8.2测试报告
附录A（资料性附录）对声源评价声级的修正附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
高能脉冲声.
具有强低频成分的声源
GB/T3222.1-2006/ISO01996-1:2003m
利用修正的昼/夜声级预测人群中高烦恼度的百分比暴露于多声源环境中所产生的烦恼度参考文献·

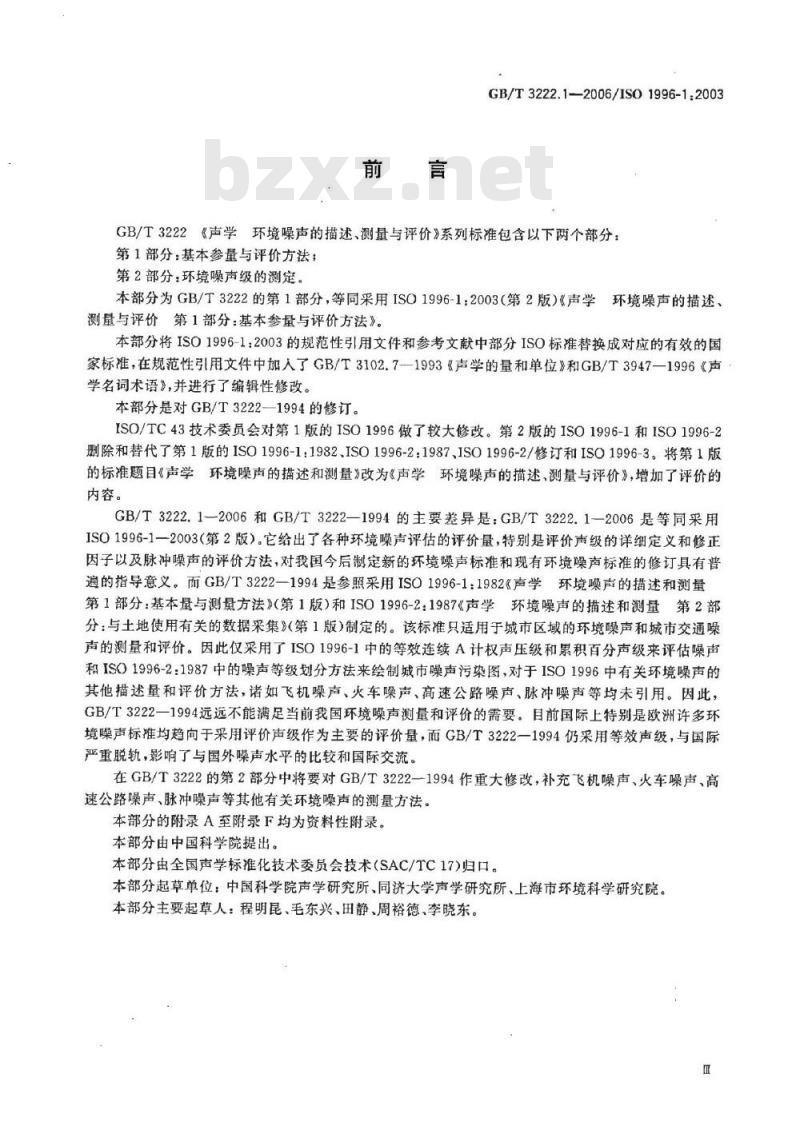

GB/T3222.1-2006/ISO1996-1:2003GB/T3222《声学环境噪声的描述、测量与评价》系列标准包含以下两个部分：第1部分：基本参量与评价方法；第2部分：环境噪声级的测定。
本部分为GB/T3222的第1部分，等同采用ISO1996-12003（第2版）《声学环境噪声的描述、测量与评价第1部分：基本参量与评价方法》。本部分将ISO1996-1：2003的规范性引用文件和参考文献中部分ISO标准替换成对应的有效的国家标准，在规范性引用文件中加人了GB/T3102.7-—1993《声学的量和单位》和GB/T3947—1996《声学名词术语》，并进行了编辑性修改。本部分是对GB/T3222—1994的修订。ISO/TC43技术委员会对第1版的ISO1996做了较大修改。第2版的ISO1996-1和ISO1996-2删除和替代了第1版的ISO1996-1:1982、ISO1996-2：1987、ISO1996-2/修订和ISO1996-3。将第1版的标准题目《声学环境噪声的描述和测量》改为《声学环境噪声的描述、测量与评价》，增加了评价的内容。
GB/T3222.1—2006和GB/T3222—1994的主要差异是：GB/T3222.1—2006是等同采用ISO1996-1一2003（第2版）。它给出了各种环境噪声评估的评价量，特别是评价声级的详细定义和修正因子以及脉冲噪声的评价方法，对我国今后制定新的环境噪声标准和现有环境噪声标准的修订具有普遍的指导意义。而GB/T3222—1994是参照采用ISO1996-1：1982《声学环境噪声的描述和测量第1部分：基本量与测量方法》（第1版）和IS01996-2：1987《声学环境噪声的描述和测量第2部分：与土地使用有关的数据采集》（第1版）制定的。该标准只适用于城市区域的环境噪声和城市交通噪声的测量和评价。因此仅采用了ISO1996-1中的等效连续A计权声压级和累积百分声级来评估噪声和ISO1996-2:1987中的噪声等级划分方法来绘制城市噪声污染图，对于1SO1996中有关环境噪声的其他描述量和评价方法，诸如飞机噪声、火车噪声、高速公路噪声、脉冲噪声等均未引用。因此：GB/T3222一1994远远不能满足当前我国环境噪声测量和评价的需要。目前国际上特别是欧洲许多环境噪声标准均趋向于采用评价声级作为主要的评价量，而GB/T3222一1994仍采用等效声级，与国际严重脱轨，影响了与国外噪声水平的比较和国际交流。在GB/T3222的第2部分中将要对GB/T3222一1994作重大修改，补充飞机噪声、火车噪声、高速公路噪声、脉冲噪声等其他有关环境噪声的测量方法。本部分的附录A至附录F均为资料性附录。本部分由中国科学院提出。
本部分由全国声学标准化技术委员会技术（SAC/TC17)归口。本部分起草单位：中国科学院声学研究所、同济大学声学研究所、上海市环境科学研究院。本部分主要起草人：程明昆、毛东兴、田静、周裕德、李晓东。GB/T3222.1-2006/ISO1996-1:2003引

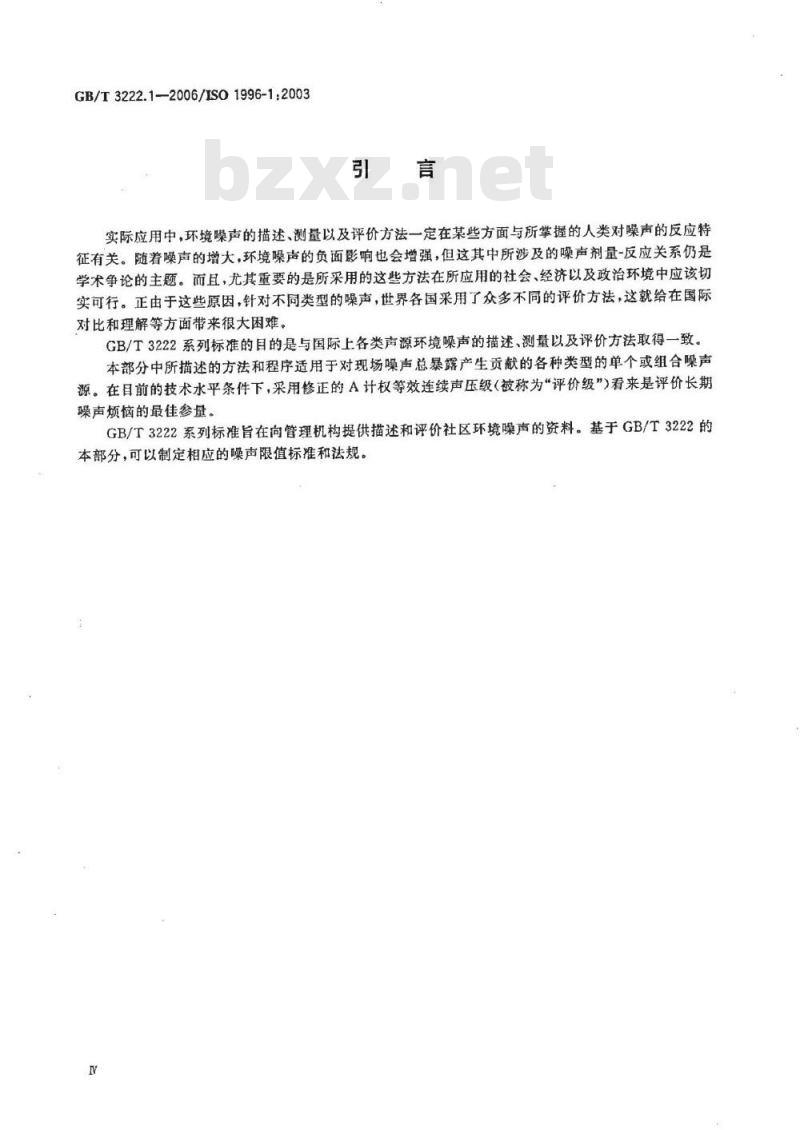

实际应用中，环境噪声的描述、测量以及评价方法一定在某些方面与所掌握的人类对噪声的反应特征有关。随着噪声的增大，环境噪声的负面影响也会增强，但这其中所涉及的噪声剂量-反应关系仍是学术争论的主题。而且，尤其重要的是所采用的这些方法在所应用的社会、经济以及政治环境中应该切实可行。正由于这些原因，针对不同类型的噪声，世界各国采用了众多不同的评价方法，这就给在国际对比和理解等方面带来很大困难。GB/T3222系列标准的目的是与国际上各类声源环境噪声的描述、测量以及评价方法取得一致。本部分中所描述的方法和程序适用于对现场噪声总暴露产生贡献的各种类型的单个或组合噪声源。在目前的技术水平条件下，采用修正的A计权等效连续声压级（被称为“评价级”）看来是评价长期噪声烦恼的最佳参量。
GB/T3222系列标准旨在向管理机构提供描述和评价社区环境噪声的资料。基于GB/T3222的本部分，可以制定相应的噪声限值标准和法规。1范围

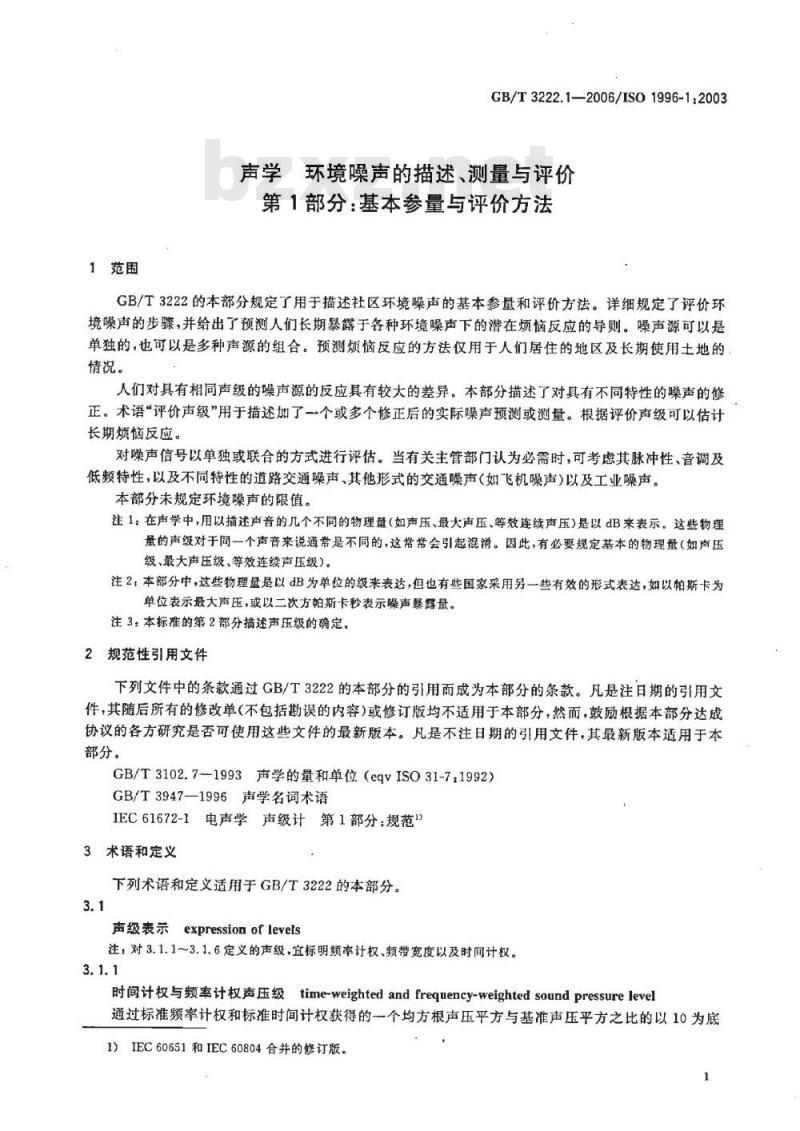

GB/T3222.1—2006/ISO1996-12003声学环境噪声的描述、测量与评价第1部分：基本参量与评价方法
GB/T3222的本部分规定了用于描述社区环境噪声的基本参量和评价方法。详细规定了评价环境噪声的步骤，并给出了预测人们长期暴露于各种环境噪声下的潜在烦恼反应的导则。噪声源可以是单独的，也可以是多种声源的组合。预测烦恼反应的方法仅用于人们居住的地区及长期使用土地的情况。
人们对具有相同声级的噪声源的反应具有较大的差异。本部分描述了对具有不同特性的噪声的修正。术语“评价声级”用于措述加了一个或多个修正后的实际噪声预测或测量。根据评价声级可以估计长期烦恼反应。
对噪声信号以单独或联合的方式进行评估。当有关主管部门认为必需时，可考虑其脉冲性、音调及低频特性，以及不同特性的道路交通噪声、其他形式的交通噪声（如飞机噪声)以及工业噪声。本部分未规定环境噪声的限值。注1：在声学中，用以描述声音的几个不同的物理量（如声压、最大声压、等效连续声压）是以dB来表示。这些物理量的声级对于同一个声音来说通常是不同的，这常带会引起混。因此，有必要规定基本的物理量（如声压级、最大声压级，等效连续声压级）。注2，本部分中，这些物理量是以dB为单位的级来表达，但也有些国家采用另一些有效的形式表达，如以帕斯卡为单位表示最大声压，或以二次方帕斯卡秒表示噪声暴露量。注3：本标准的第2部分描述声压级的确定。2规范性引用文件
下列文件中的条款通过GB/T3222的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3102.7--1993声学的量和单位（eqvISO31-71992）GB/T3947—1996声学名词术语
IEC61672-1电声学声级计第1部分：规范3术语和定义
下列术语和定义适用于GB/T3222的本部分。3.1
声级表示expressionoflevelsWww.bzxZ.net
注：对3.1.1～3.1.6定义的声级，宜标明频率计权、频带宽度以及时间计权。3.1.1
时间计权与频率计权声压级time-weightedandfrequency-weighted soundpressurelevel通过标准频率计权和标准时间计权获得的一个均方根声压平方与基准声压平方之比的以10为底1）IEC60651和IEC60804合并的修订版。GB/T3222.1—2006/ISO1996-12003的对数的10借。
注1：基准声压为20μPa。
注2：声压单位为帕斯卡(Pa)。
注3：标准频率计权是IEC61672-1规定的A计权和C计权，标准时间计权是IEC61672-1规定的F计权和S计权。注4，时间计权与频率计权的声压级单位为分贝（dB)，3.1.2
maximum time-weighted and frequency-weighted soundpressure最大时间计权与频率计权声压级level
确定时间间隔内最大的时间计权与频率计权的声压级。注：最大时间计权与频率计权声压级的单位为分员(dB)。3.1.3
N累计百分数声级Npercentexceedancelevel测量时间内超过N%时间的时间计权与频率计权声压级。例；LAF9s.1表示1h内超过95%时间的A频率计权、F时间计权的声压级。注：累计百分数声级的单位为分贝(dB)。3.1.4
峰值声压级peak sound pressure level峰值声压平方与基准声压平方之比的以10为底的对数的10倍。峰值声压为一定时间间隔内，在标准频率计权或测量频带下的最大瞬时声压绝对值。注1：峰值声压级的单位为分贝（dB)。注2：峰值声压应由IEC61672-1规定的传声器测定，IEC61672-1只规定了传声器应用C计权的准确度。3.1.5
暴露声级soundexposurelevel
噪声暴露量E与基准噪声暴露量E。之比的以10为底的对数的10倍。噪声暴露量是时变频率计权的瞬时声压的平方在一定时间间隔T内的积分。注1：E。等于基准声压20μPa的平方乘1s的时间间陷[E。=400（μPa)s]。Le=10lg(E/E)
式中：
[p(t)dr
注2；暴露声级的单位为分贝（dB）。注3：噪声暴露量的单位为二次方斯卡秒(Pa's）。注4：持续时间T稳含在时间积分内，不必明确指出。在测量规定时间间隔的噪声暴露量时，应指明持续时间，且符号应为LET。
注5：对一个声事件的暴露声级，应说明声事件的特性。3.1.6
等效连续声压级equivalentcontinuous soundpressurelevel一定时间间隔内均方根声压平方与基准声压平方之比的以10为底的对数的10倍。声压由标准频率计权得到。
注1：等效连续A声级为：
LAmT=10g
式中：
pa(t)-
时刻：时的A计权瞬时声压；
bAt)/de
基准声压(=20 μPa)。
注2：等效连续声压级的单位为分贝（dB)。注3：等效连续声压级也被称为\时间平均声压级”。3.2时间间隔
参考时间间隔referencetimeinterval噪声评价时涉及到的时间间隔。GB/T3222.1-2006/IS01996-12003注1：参考时间间隔可以针对包含典型的人类活动及声源运行的变化，在国家标准或国际标准中规定，也可由主管部门制定。例如，参考时间间隔可以是一天的某段时间，一整天或一整周。有些国家还定义了更长的参考时间间隔。
注2：对不同的参考时间间隔可以规定一组或几组不同的声级。3.2.2
长期时间间隔long-termtimeinterval对一组参考时间间隔的噪声进行平均或评估的规定时间间隔。注1：相关机构规定长期时间间隔的目的是为了描述环境噪声。注2：对于长期评估及土地使用规划，应使用能表现一年中重要部分的长期时间间隔（如3个月，6个月，1年）。3.3评价
修正盈adjustment
加到预测或测量声级上说明声音的某些特性、一天中的时间或声源类型的任何正的或负的、恒定的或变化的参量。
评价声级ratinglevel
加上一个修正量的任何预测的或测量的声级。注1：如昼间/夜间声压级或虽间/晚间/夜间声压级的测量就是评价声级的例子，因为它们是从不同参考时间内测量或预测的声音中通过计算得到的，并且基于一天中的时间，在参考时间间隔等效连续声压级上附加了一个修正量。
注2：评价声级可通过在测量或预测的声级上加一个修正量产生，用以说明声音的某些特性，如单频或脉冲特性。注3，评价声级可通过在测量或预测的声级上加一个修正基产生，用以说明不同声源类型之间的差别。例如，用道路交通噪声作为基本的噪声源，对飞机或铁路噪声源的声级就可使用一个修正量。3.4声的表述
见图1。
a）考虑三个特定声时的残余声与总声图1总声，特定声与残余声表述
GB/T3222.1-2006/1SO1996-1:2003B=
b）考虑两个特定声A和B时的残余声与总声符号，
总声；
2——特定声A；
3—特定声B:
4——特定声C;
5—残余声。
注1：在抑制所有特定声的情况下得到的是最低残余声级。注2：图中带点区域表示在抑制A，B和C三种特定声情况下得到的残余声。注3：在图b)中，没有考虑特定声C的影响，因此残余声的范围包括特定声C。图1(续）
总声totalsound
一定时间一定条件下包含的全部声音，通常由远近各种声源发出的声音组成。3.4.2
特定声specific sound
能被明确确定且与其体声源有关的总声音的组成部分。3.4.3
残余声residual sound
在抑制特定声的情况下，某特定位置给定条件下剩余的总声音。3.4.4
初始声initial sound
在没有发生任何变化之前的初始情况下的总声音。3.4.5
起伏声 fluctuatingsound
观测期间内非脉冲形式的声压级变化显著的连续声。3.4.6
间歇声intermittentsound
仅在固定或不固定时间间隔的特定时间内观测到的声音，其最低持续时间约大于5s。如：交通流量较小时的摩托车噪声、火车噪声、飞机噪声及空气压缩机噪声。3.4.7
声音凸现soundemergence
某种情况下由于引人某些特定声而导致的总声的增加。3.4.8
脉冲声impulsivesound
具有声压猝增特征的声音。
注：单个脉冲声的持续时间一般小于1s。3.4.9
有调声tonal sound
出自总声音且具有单一频率或窄带频谱特性的可听声。3.5脉冲声源
GB/T3222.1-2006/IS01996-1:2003注：目前还没有一个数学描述量能明确定义脉冲声或者能将脉冲声归为3.5.1~3.5.3所示的类别。已经证明，这三种类型的脉冲声与人们的反映有很好的相关性，因此，3.5.1～3.5.3所列出的声源常被用来定义脉冲声源。3.5.1
高能脉冲声源high-energyimpulsivesoundsource相当于50g以上TNT炸药爆炸所能发出的能量或者性质与之相当的声源。示例：采石与采矿的爆炸声轰声，应用烈性炸药的爆破或工业过程，爆炸性的工业电路断路器，军用兵器（如装甲车，大炮，迫击炮，炸弹，火箭与导弹的起爆点火）。注：轰声声源包含诸如飞机、火箭、小型炮弹、装甲车炮弹及其他类似声源。这类声源不包含由小型武器及其他类似声源射击时发出的短时声爆。3.5.2
高脉冲声源highlyimpulsivesound source具有高脉冲性及高侵扰度的所有声源。注：小型武器射击声，锤子打在钢铁或木头上发出的声音，射钉抢、落锤、打柱机、落锤锻造、冲床，气锤、路面破碎或铁路调车转轨时的金属撞击声。3.5.3
常规脉冲声源regularimpulsive sound sources高脉冲声源与高能脉冲声源之外的脉冲声源。注，此类声源包括有时被描述为脉冲声但通常不认为是高脉冲声的声源。示例：汽车关门声、户外球类如足球或篮球等运动发出的声音以及教堂里的钟声。飞快驶过的低空飞行的军用飞机发出的声音也可归人此类声源。4
表1中给出了符号，此处A频率计权与F时间计权仅起示例作用。对主管部门来说，可用认为合适的和/或需要的其他频率和时间计权来替代。表1声压级与暴露声级的符号
物理母
时间平均与频率计权的声压级
最大时间平均与频率计权声压级累计百分数声级
蜂值声压级
暴露声级
等效连续声压级
评价暴露声级
评价等效连续声级
LAPauax
GB/T3222.1—2006/ISO1996-1:20035环境噪声描述量
5.1单一声事件
5.1.1描述量
单一事件中的声音（如卡车的通过声、飞机的飞越声、采石场的爆破声）都是单事件声的例子。有许多描述量都可以描述单一事件声的特性，这些描述量包括物理量和以dB表示的相应声级。通常用于描述单一事件声的描述量有三个。A频率计权通常被用于除高能脉冲声或低频成分丰富的声音之外的声音。首选的三个描述量是：a）规定频率计权的暴露声级；
规定时间计权和频率计权的最大声压级；b)
c）规定频率计权的峰值声压级。注：不推荐使用A计权峰值声级（见3.1.4)。5.1.2事件持续时间
根据声音的某些特性而规定的声事件持续时间，如超过某些固定声级的次数。示例：声事件的持续时间可定义为声压级在其最大声压级10dB内的总时间。注：当暴露声级与声级和持续时间结合在一起时，事件持续时间的概念可用于区分不同的事件。例如飞机掠过的持续时间为10s到20s，而一次射击的持续时间则少于1S。5.2重复性单一声事件
重复性单一事件环境声是典型的单一声事件的再次发生。例如，飞机噪声、铁路噪声或低流量下的道路交通噪声等都可以被认为是若干个别事件之和。同样地，枪炮声是由若干单独的射击声之和构成。在GB/T3222的本部分中，所有重复性单一事件声源的描述都利用单一事件声的暴露声级及相应事件数来决定评价等效连续声压级。5.3连续声
变压器、鼓风机以及冷却塔是连续声源的例子。由连续声源发出的声音的声压级可以是恒定的、起伏的或在某一时间间隔内缓慢变化的。连续声更适合用某个特定时间间隔内的A计权等效连续声压级来描述。对于起伏声和间歇声，也可用规定时间计权的A计权最大声压级来描述。注：根据不同的情形，道路交通噪声可被认为是连续声源也可被认为是若干重复性单一事件声之和。6噪声烦恼度
6.1社区噪声描述量
本部分对来自单独声源或任何组合声源的环境噪声的评价提供了指导。有关主管部门可能会决定组合声源的种类以及所需使用的修正量。如果声音有特殊的性质，则评价等效连续声压级将成为描述声音的首选量。也可规定其他量，如最大声压级、（修正过的）暴露声级、或峰值声压级。研究表明：仅以A频率计权来评价具有单频特性、脉冲特性或低频成分丰富的声音是不够的。为了估计人们对某些包含这类特性的声音的长期烦恼度反应，一个以分贝形式表示的修正量被加在A计权暴露声级或A计权等效连续声压级上。研究还表明：对于同样的A计权等效连续声压级，不同的交通噪声或工业噪声引起的烦恼度响应是不同的。参考文献里面包含一个报告和出版物的清单，介绍了GB/T3222本部分评价和预测方法的技术原理。6.2频率计权
A频率计权通常用于评价除高能脉冲声或低频成分丰富的声音之外的所有声源。A频率计权不能用于度量峰值声压级。
6.3修正过的声级
6.3.1修正过的寨露声级
当单一事件的暴露声级可以单独测量或计算时，则应使用下述方法。在测量环境下，如果不能从其6
他声源中辨别出单一事件中的声音，则应用6.3.2所述的方法。GB/T3222.1-2006/IS01996-1:2003对除高能脉冲声或低频成分丰富的声音之外的任何单一声事件，修正过的暴露声级LRE;通过第讠个单一事件声的暴露声级L加上第类声音的声级修正K，而得到，单位用dB表示。附录A～附录C给出了对具体声源和具体情况下的修正量确定导则。用数学表达式表示见式（1）：
LRE=LE+K
6.3.2修正过的等效连续声压级
在时间间隔T，内，第j个声源修正过的等效连续声压级或评价声级Lrei.r等于实际等效连续声压级LAei,r,加上第j个声源的修正量K，，单位用dB表示。附录A～附录C给出了具体声源和具体情况下的修正量确定导则。
用数学表达式表示见式（2）：
Lreu.T, LAewj.t, +K,
对于涉及到声音特性的修正量，仅在出现具体的声音特性的时间内应用这些修正量。例如，如果声音具有单频特性，则修正量应仅用于可感知单频声的时间段内。6.4评价声级
6.4.1单声源
如果在某个时间间隔T。内，仅仅有一个声源是相关的，评价声级根据式（3），从6.3.1给出的修正过的暴露声级计算得到的等效连续声压级，或者是6.3.2给出的修正过的等效连续声压级。评价声级可按3.2规定的任何时间间隔进行计算。LRrno.T,= 10lg(元
10zg/10
6.4.2组合声源
（3）
附录E中给出了评估组合声源的评价声级的一般导则。可按3.2规定的任何时间间隔计算得到组合声源的评价声级。通常，对每个声源j，时间间隔T可细分为一系列时间间隔T，的集合。根据LReji.,的修正量是常数来确定T，的值。对不同的声源，T的细分可能是不同的。评价等效连续声压级可由式(4)给出：
Lnar = 101g(T×10-m,ng
式中，对每个声源，
6.5全天复合评价声级
（4）
（5）
另一个广泛用于描述社会噪声环境的方法是评价由一天内不同时段的评价声级得到的全天的复合评价声级。例如，叠/夜评价声级LRa，它由式（6)给出：×10a+o+24-d10+Ra
LRda=10lg
式中：
d——昼间的小时数；
一昼间评价声级，包含对声源和声音特性的修正量，单位为分贝（dB)；夜间评价声级，包含对声源和声音特性的修正量，单位为分贝（dB)；一周末查间的修正量；
一周末夜间的修正量。
可用类似的公式得到-个叠间/晚间/夜间评价声级Lrden，如式（7)：1+,+24×10a+
Lrt=101g[%
+x10ao++
++（7）
GB/T3222.1-2006/IS01996-1:2003式中：
-晚间的小时数；
LR——晚间时间评价声级，包含对声源和声音特性的修正量。其他符号与式（6)中的定义相同。有关主管部门应规定一天的持续时间选择以及一天时间段的组成。7噪声限值要求
7.1概述
根据噪声对人类身体健康和破坏安宁（尤其是剂量-反应关系对人们的烦恼度影响方面）的影响规律，并考虑到社会和经济因素，相关部门规定了噪声限值。这些限值依赖于很多因素，如一天中的时间（如昼间、晚间、夜间、24h），需受保护的活动（如户外或内生活、学校的信息交流活动、公园里的娱乐），声源类型，具体情况（如新居民区的开发、靠近现有居民区的新工业或交通设施建设、现有情形下的补救措施）。噪声限值法规包含限值的数值和描述环境条件是否符合法规的验证方法。这些方法既可由声音预测模型计算得到，又可通过测量得到。方法应该包含下列要素：
a）一个或多个声音描述量；
b）相应的时间间隔；
c）检验噪声限值的位置；
应用噪声限值区域的类型和特性；d)
声源及其运行模式和环境；
f）从声源到接受者的传播条件；g）评价符合限值的标准。
7.2技术要求
7.2.1噪声描述盘
噪声限值要求的首选噪声描述量是一个或多个给定的参考时间间隔内的评价声级。应用评价声级时，应规定必须考虑的修正量。注：在有些国家，不是通过修正量而是通过声源特定限制来考忠声源评价的不同。应用到声事件中的限制可通过暴露声级或最大声级来规定。两种情况下，应规定与此限制有关的（统计）数值（如给定时间间隔内的最大声级，规定声源最大声的平均最大声级）。如果附加限值由另一些描述量如声音凸现来规定，则应规定确定这些数值的方法。7.2.2相关的时间间隔
应规定评价所涉及到的参考时间间隔。参考时间间隔与典型的人类活动和声源运行条件变化有关。
当检查与限值的符合性时，应清楚地说明在参考时间间隔内声音发射和声音传播出现哪些变化。另外，应规定长期时间间隔（见3.2.2）。7.2.3声源及其运行条件
应规定应用噪声限制的噪声源。在适当的地方，还应规定声源的运行条件。7.2.4位置
应明确规定必须满足噪声限值的场合。如果限值必须通过测量靠近建筑物或其他大的反射物来校验，则应考虑ISO1996-2C7给出的导则。7.2.5传播条件
对于户外声传播，气象条件的变化会影响接收到的声压级。在这种情况下，噪声限值应基于所有有关传播条件下的平均值或某一规定条件下的平均值。8
