【铁路运输行业标准(TB)】 电气化铁道接触网零部件 第34部分:接触线终端锚固线夹

中华人民共和国铁道行业标准
TB/T 2075.1-2075.54--2002
电气化铁道接触网零部件
Fittings for overhead contact system in electrification railway2002-05-17发布
2002-08-01实施
中华人民共和国铁道部发布

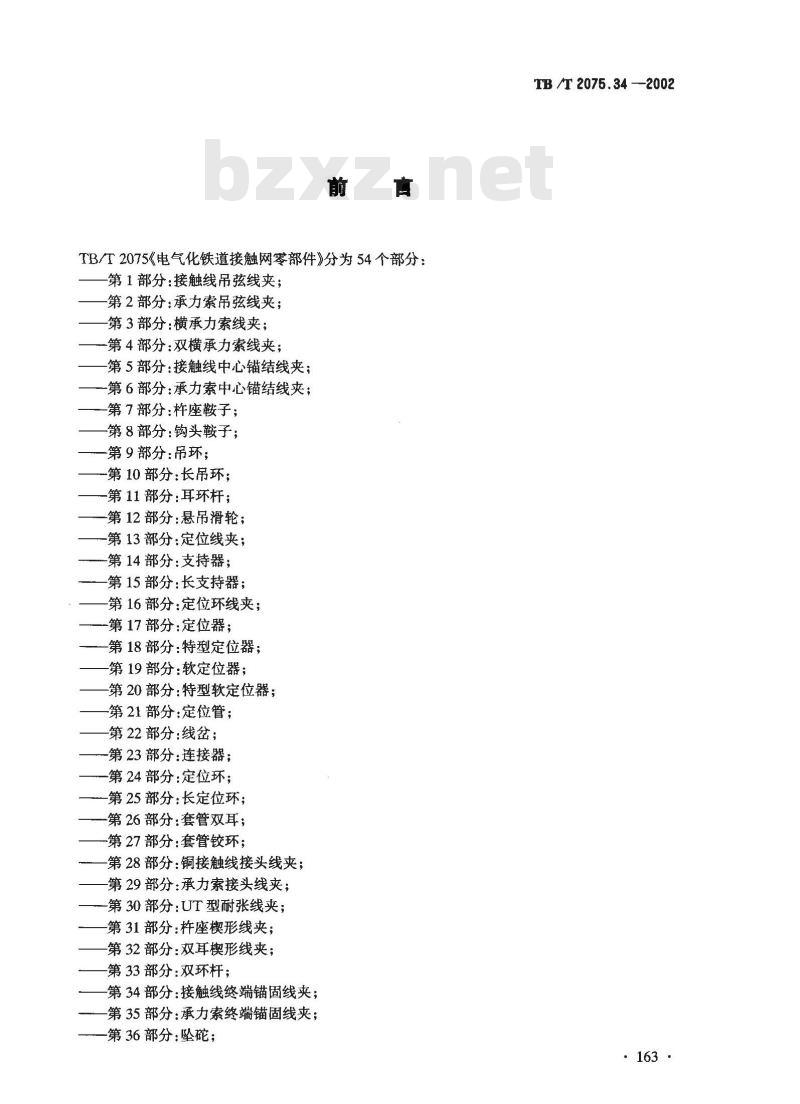

TB/T2075《电气化铁道接触网零部件》分为54个部分：第1部分：接触线吊弦线夹；
第2部分：承力索吊弦线夹；
第3部分：横承力索线夹；
第4部分：双横承力索线夹；
-第5部分：接触线中心锚结线夹；-第6部分：承力索中心锚结线夹；一-第7部分：杵座鞍子；
第8部分：钩头鞍子；
第9部分：吊环；
一第10部分：长吊环；
-第11部分：耳环杆；
第12部分：悬吊滑轮；
一第13部分：定位线夹；
-第14部分：支持器；
-第15部分：长支持器；
第16部分：定位环线夹；
第17部分：定位器；
第18部分：特型定位器；
第19部分：软定位器；
第20部分：特型软定位器；
第21部分：定位管；
第22部分：线岔；
第23部分：连接器；
-第24部分：定位环；
一第25部分：长定位环；
第26部分：套管双耳；
-第27部分：套管铰环；
-第28部分：铜接触线接头线夹；第29部分：承力索接头线夹；
第30部分：UT型耐张线夹；
第31部分：杵座楔形线夹；
第32部分：双耳楔形线夹；
-第33部分：双环杆；
第34部分：接触线终端锚固线夹；第35部分：承力索终端锚固线夹；第36部分：坠碗；
TB /T 2075.34 —2002
·163·
TB /T 2075.34 —2002

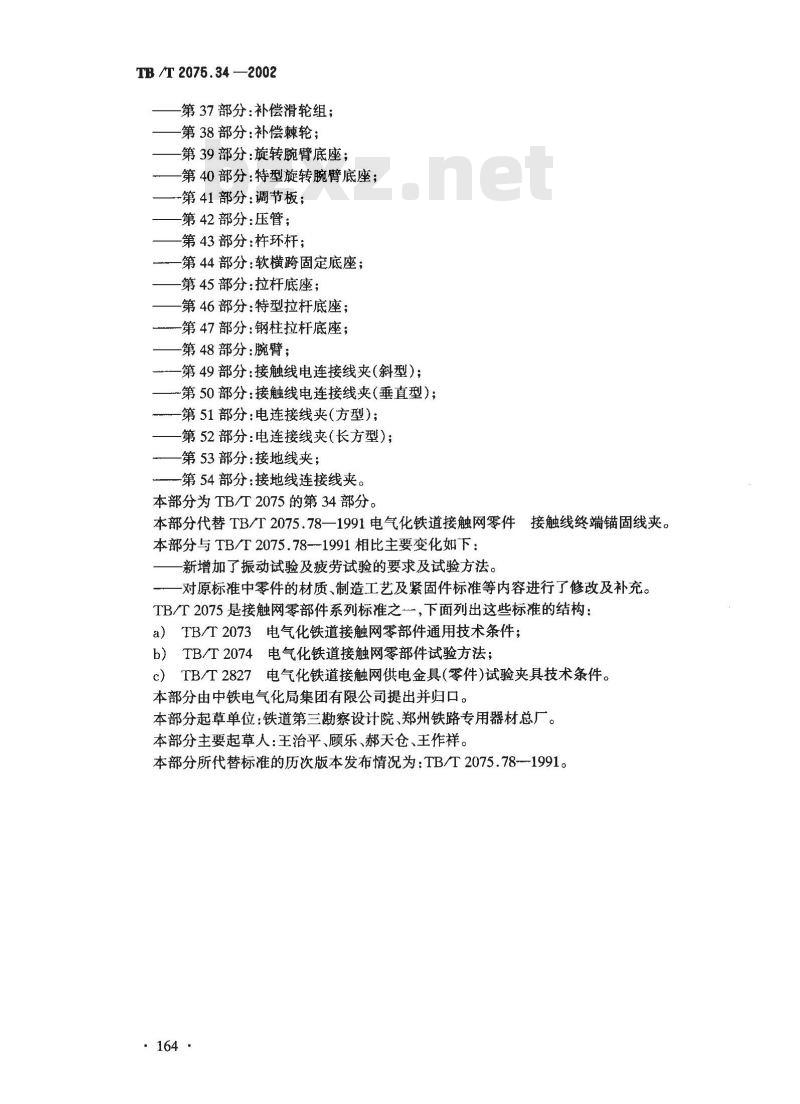

第37部分：补偿滑轮组；
第38部分：补偿棘轮；
第39部分：旋转腕臂底座；
第40部分：特型旋转腕臂底座；-第41部分：调节板；
第42部分：压管；
第43部分：杵环杆；
第44部分：软横跨固定底座；
第45部分：拉杆底座；
第46部分：特型拉杆底座；
第47部分：钢柱拉杆底座；
第48部分：腕臂；
第49部分：接触线电连接线夹（斜型）；~第50部分：接触线电连接线夹（垂直型）；一第51部分：电连接线夹（方型）；第52部分：电连接线夹（长方型）；第53部分：接地线夹；
第54部分：接地线连接线夹。
本部分为TB/T 2075的第34部分。本部分代替TB/T2075.78一1991电气化铁道接触网零件接触线终端锚固线夹。本部分与TB/T2075.78-1991相比主要变化如下：新增加了振动试验及疲劳试验的要求及试验方法。对原标准中零件的材质、制造工艺及紧固件标准等内容进行了修改及补充。TB/T2075是接触网零部件系列标准之一，下面列出这些标准的结构：TB/T2073电气化铁道接触网零部件通用技术条件；a)
b）TB/T2074电气化铁道接触网零部件试验方法；c）TB/T2827电气化铁道接触网供电金具（零件)试验夹具技术条件。本部分由中铁电气化局集团有限公司提出并归口。本部分起草单位：铁道第三勘察设计院、郑州铁路专用器材总厂。本部分主要起草人：王治平、顾乐、郝天仓、王作祥。本部分所代替标准的历次版本发布情况为：TB/T2075.78--1991。·164·

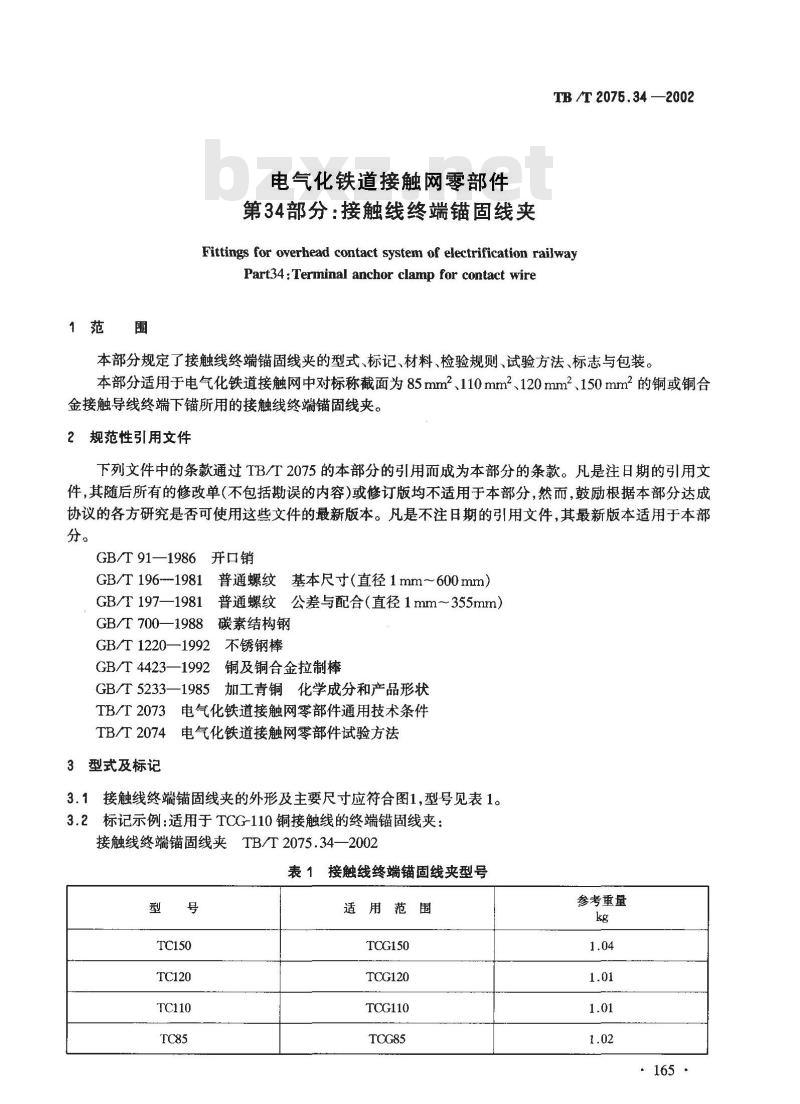

1范围
电气化铁道接触网零部件
第34部分：接触线终端锚固线夹TB /T 2075.34 —2002
Fittings for overhead contact system of electrification railwayPart34 : Terminal anchor clamp for contact wire本部分规定了接触线终端锚固线夹的型式、标记、材料、检验规则、试验方法、标志与包装。本部分适用于电气化铁道接触网中对标称截面为85mm2、110mm2、120mm2、150mm2的铜或铜合金接触导线终端下锚所用的接触线终端锚固线夹。2规范性引用文件
下列文件中的条款通过TB/T2075的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 91—1986开口销
GB/T196-1981普通螺纹基本尺寸（直径1mm～600mm）GB/T 197—1981
普通螺纹公差与配合（直径1mm～355mm）GB/T700—1988碳素结构钢
GB/T1220—1992不锈钢棒
GB/T4423—1992铜及铜合金拉制棒加工青铜化学成分和产品形状
GB/T 5233—1985
TB/T2073电气化铁道接触网零部件通用技术条件TB/T2074电气化铁道接触网零部件试验方法3型式及标记
3.1接触线终端锚固线夹的外形及主要尺寸应符合图1,型号见表1。3.2标记示例：适用于TCG-110铜接触线的终端锚固线夹：接触线终端锚固线夹TB/T2075.34—2002表1接触线终端锚固线夹型号Www.bzxZ.net
适用范围
TCG150
TCG120
TCG110
参考重量
TB/T2075.34-2002
4材料

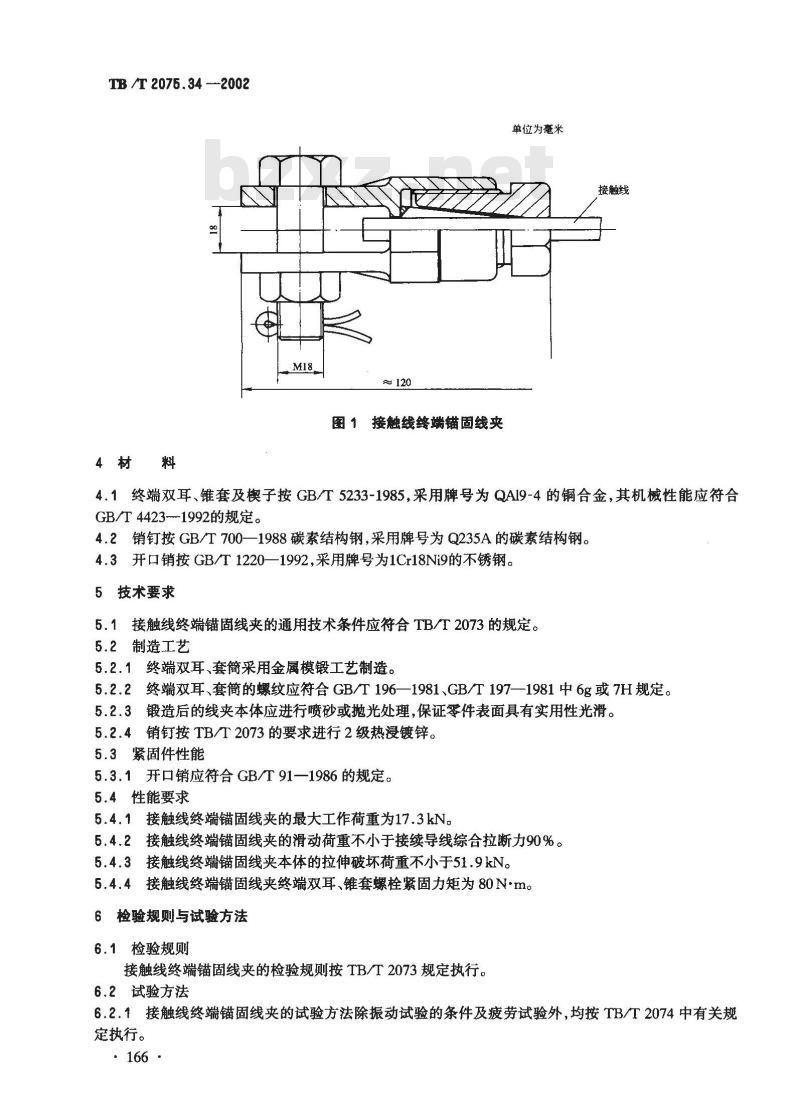

图1接触线终端锚固线夹
单位为凳米
接触线
4.1终端双耳、锥套及楔子按GB/T5233-1985，采用牌号为QAI9-4的铜合金，其机械性能应符合GB/T4423--1992的规定。
4.2销钉按GB/T700—1988碳素结构钢，采用牌号为Q235A的碳素结构钢。4.3开口销按GB/T1220一1992，采用牌号为1Cr18Ni9的不锈钢。5技术要求
5.1接触线终端锚固线夹的通用技术条件应符合TB/T2073的规定。5.2制造工艺
5.2.1终端双耳、套筒采用金属模锻工艺制造。5.2.2终端双耳、套筒的螺纹应符合GB/T196—1981、GB/T197—1981中6g或7H规定。5.2.3锻造后的线夹本体应进行喷砂或抛光处理，保证零件表面具有实用性光滑。5.2.4销钉按TB/T2073的要求进行2级热浸镀锌。5.3紧固件性能
5.3.1开口销应符合GB/T91—1986的规定。5.4性能要求
5.4.1接触线终端锚固线夹的最大工作荷重为17.3kN。5.4.2接触线终端锚固线夹的滑动荷重不小于接续导线综合拉断力90%。5.4.3接触线终端锚固线夹本体的拉伸破坏荷重不小于51.9kN。5.4.4接触线终端锚固线夹终端双耳、锥套螺栓紧固力矩为80N·m6检验规则与试验方法
6.1检验规则
接触线终端锚固线夹的检验规则按TB/T2073规定执行。6.2试验方法
6.2.1接触线终端锚固线夹的试验方法除振动试验的条件及疲劳试验外,均按TB/T2074中有关规定执行。
·166·
6.2.2振动试验
TB /T 2075.34 -—2002
接触线终端锚固线夹的振动试验应按照TB/T2073及TB/T2074中有关规定，试验条件为：安装条件按使用工作状态、规定紧固力矩紧固安装；a）
试验荷载按各种线材的最大工作荷载；振动波形正弦波；
振幅±35mm（定位线夹处）；
频率3Hz~5Hz;
f）振动次数2×10%。
6.2.3疲劳试验
接触线终端锚固线夹的疲劳试验：安装条件按使用工作状态、规定紧固力矩紧固安装；b)
试验荷载及幅值拉伸荷载为最大工作荷载，交变荷载为最大工作荷载土30%；c
疲劳交变波形正弦波；
频率 1 Hz～3Hz;
f）疲劳次数5×105。
6.3经振动试验后，接触线终端锚固线夹的滑动荷重值与规定值相比下降不大于10%。6.4经振动及疲劳试验后，接触线终端锚固线夹的破坏荷重值与规定值相比下降不大于5%；6.5经振动及疲劳试验后，铝包钢承力索终端锚固线夹不应出现裂纹、变形和脱线等现象。7标志及包装
7.1标志
在接触线终端锚固线夹本体上明显易见而又不降低零件性能的地方，用永久性凸字的方法清晰地标出制造厂代号和产品型号。
7.2包装
接触线终端锚固线夹的包装应符合TB/T2073规定。·167·
