【化工行业标准(HG)】 明矾石矿石硅含量的测定 重量法

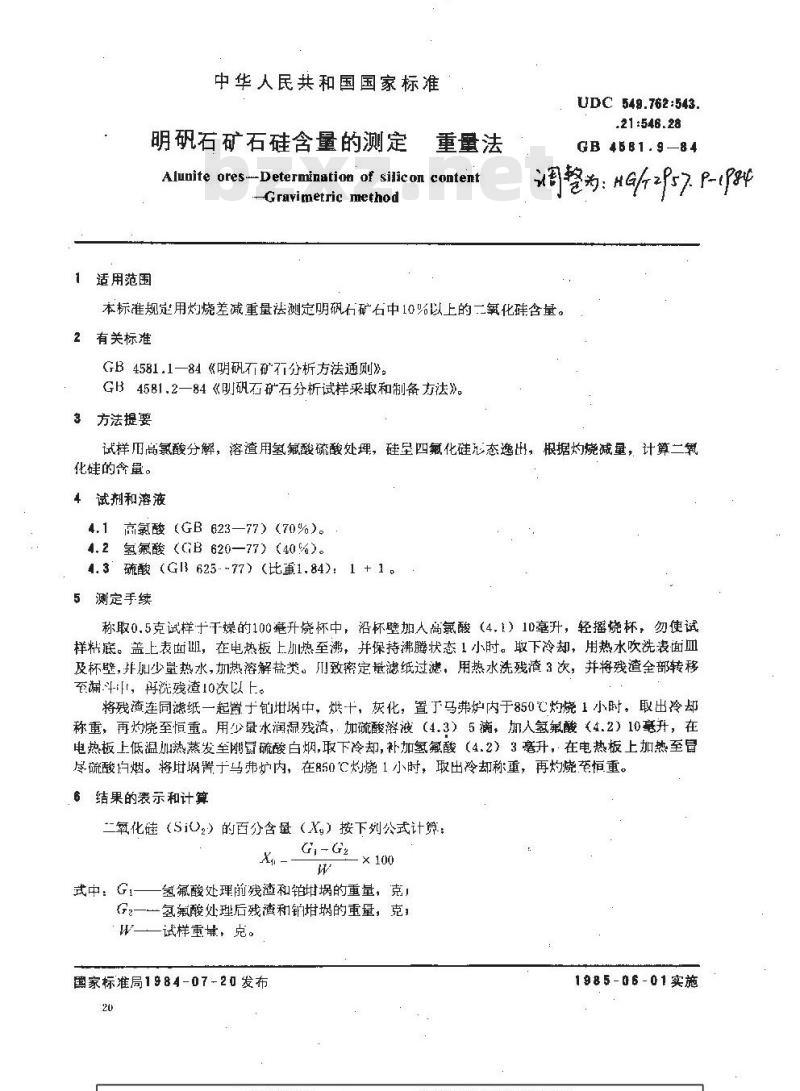

中华人民共和国国家标准
明矾石矿石硅含量的测定
重量法
Alunite ores---Determination of silicon contentGravimetric method
适用范围
UDC 549.762:543.
.21:546.28
GB 4681.9-84
教为：Ha
本标准规定用灼烧差减重量法测定明矾石矿石中10%以上的二氧化硅含量2有关标准
GB4581.1一84《明矾不矿石分析方法通则》。GB4581.2—84《刚矾石矿石分析试样来取和制备方法》。3方法提要
试样旧高氯酸分解，溶渣用氢氟酸硫酸处理，硅呈四氟化硅形态逸出，根据灼烧减量，计算二氧化硅的含量。
4试剂和溶液
4.1 高氯酸 (GB 623—77)(70%)。4.2氢氟酸（GB 620—77）（40%)。4.3硫酸（GB 625-~77）（比重1.84)：1 +15
测定手续
称取0.5克试样十干燥的100毫升烧怀中，沿杯壁加人高氯酸（4.1）10毫升，轻摇烧杯，勿使试样粘底。盖上表面，在电热板上川热至沸，并保持沸腾状态1小时。取下冷却，用热水吹洗表面血及杯壁，并加少量热水，加热溶解盐类。川致密定量滤纸过滤，用热水洗残渣3次，并将残渣全部转移至漏斗中，再洗残渣10次以上。将残渣连同滤纸一起置于柑埚中，烘十，灰化，置丁马弗炉内于850℃灼烧1小时，取出冷却称重，再灼烧至恒重。用少量水润湿残渣，加硫酸溶液（4.3）6滴，加人氢氟酸（4.2）10毫升，在电热板上低温加热蒸发至硼写硫酸白烟，取下冷却，补加氢氟酸（4.2）3毫升，在电热板上加热至冒尽硫酸白烟。将置于马弗炉内，在850℃灼烧1小时，取出冷却称重，再灼烧萃恒重。6结果的裘示和计算
二氧化硅（SiO2）的百分含量（X，）按下列公式计算：Xa-
式中：G1——氢氟酸处理前残渣和铂埚的重量，克，Gz一一氢氟酸处理后残渣和埚的重量，克；W—试样重，克。
国家标准局1984-07-20发布
1985-06-01实施

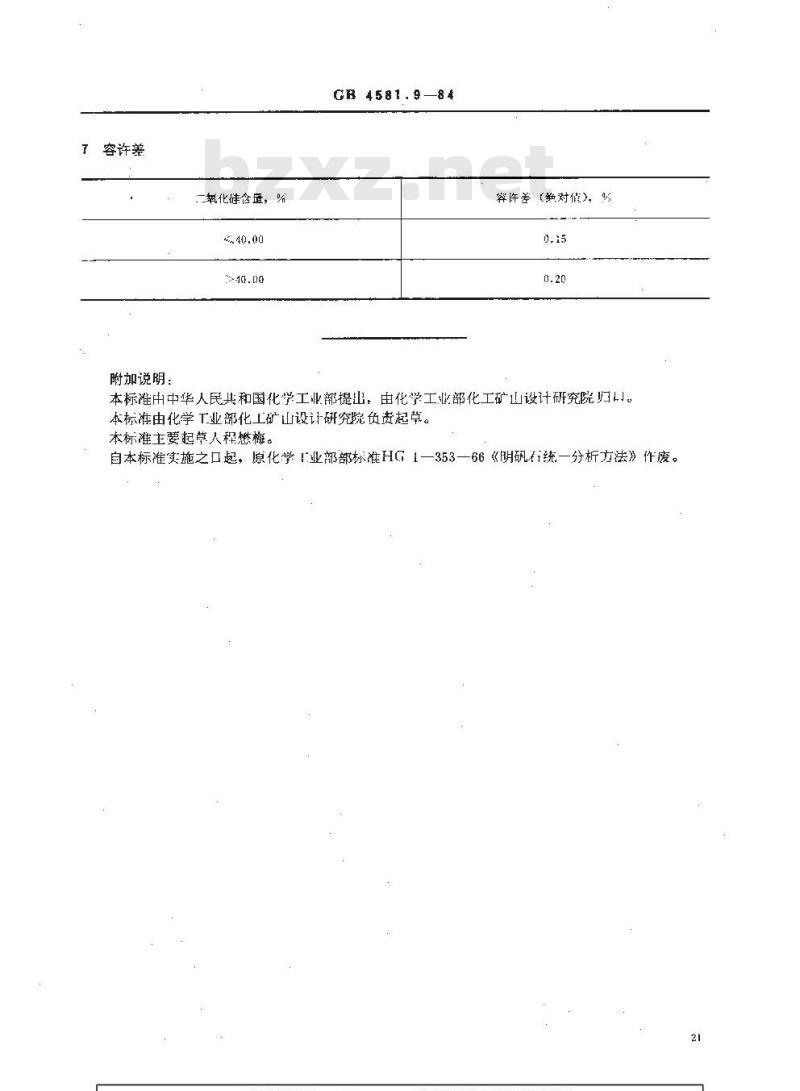

容许差
附加说明：
二氧化硅含昼，
.40.00
GB 4581.9-84
穿许差（绝对值)，%
本标准由中华人民共和国化学工业部提出，由化学工业部化工矿山设计研究院归。本标准由化学业部化工矿山设计研究院负资起草。本标准主要起草人程懋梅。Www.bzxZ.net
自本标准实施之口起，原化学1业部部标准HG1一353一66《明矾统一分析方法》作废。21
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
