【化工行业标准(HG)】 明矾石矿石化合水含量的测定 重量法

适用范围

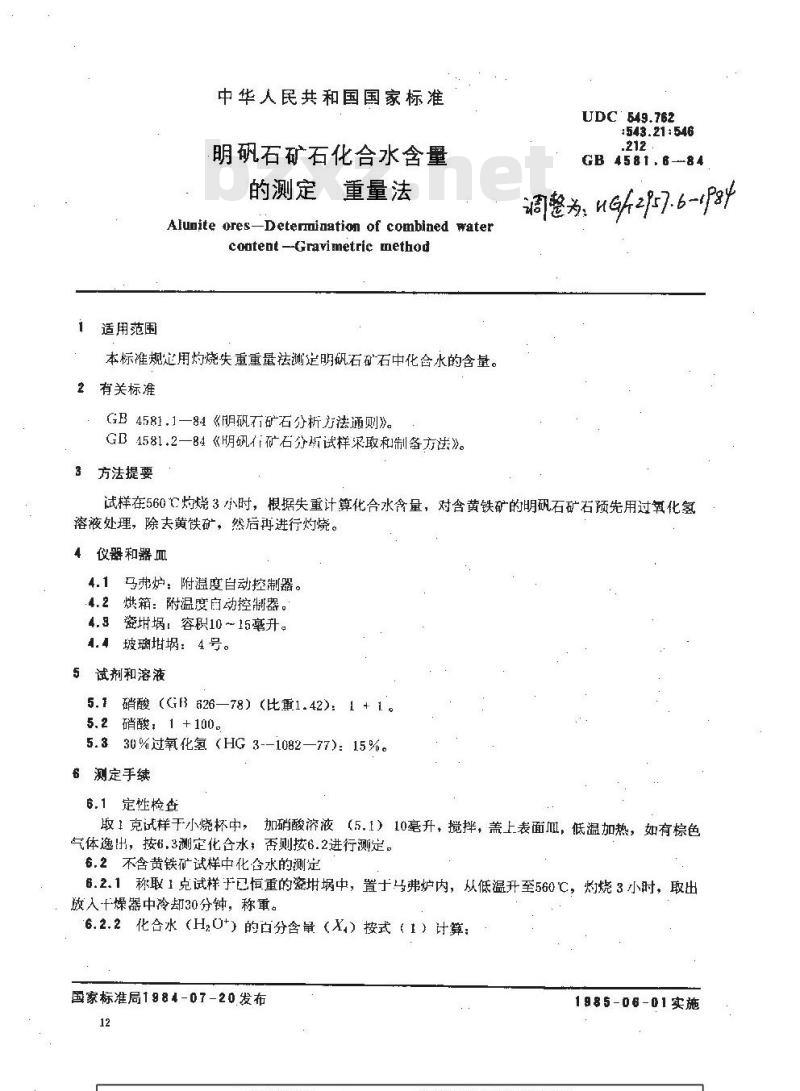

中华人民共和国国家标准
明矾石矿石化合水含量
的测定此内容来自标准下载网
董量法
Alunite ores-Determiaation of combined watercontent --Gravimetrie method本标准规定用灼烧失重重量法测定明讽石矿石中化合水的含量2有关标准
GB4581.1—84《明矾石矿石分析方法通则》。GB4581.2—84《明矾矿石分析试样采取和制备方法》。方法提要
UDC:649.762
:543.21:546
试样在560C灼烧3小时，根据失重计算化合水含量，对含黄铁矿的明矾石矿石预先用过氧化氢溶液处理，除去黄铁矿，然后再进行灼烧。4仪器和器皿
马弗炉：附温度自动控制器。
烘箱：附温度自动控制器。
瓷：容积10～15毫升。
4.4玻璃埚：4号。
试剂和溶液
5.1 硝酸（G 626—78）（比重1.42)：1 + 15.2硝酸：1 +100
5.330%过氧化氢（HG3--1082—77)：15%。6测定手续
6.1定性检查
取1克试样于小烧杯中，加硝酸浒液（5.1）10毫升，搅拌，盖上表面Ⅲ，低温加热，如有棕色气体逸出，按6，3测定化合水；否则按6.2进行测定。6.2不含黄铁矿试样中化合水的测定6.2.1称取1克试样于已恒重的瓷埚中，置马弗炉内，从低温升至560℃，灼烧3小时，取出放人十燥器中冷却30分钟，称重。6.2.2化合水（H.O+）的白分含量（X）按式（1）计算：国家标准局1984-07-20发布
1985-06-01实施

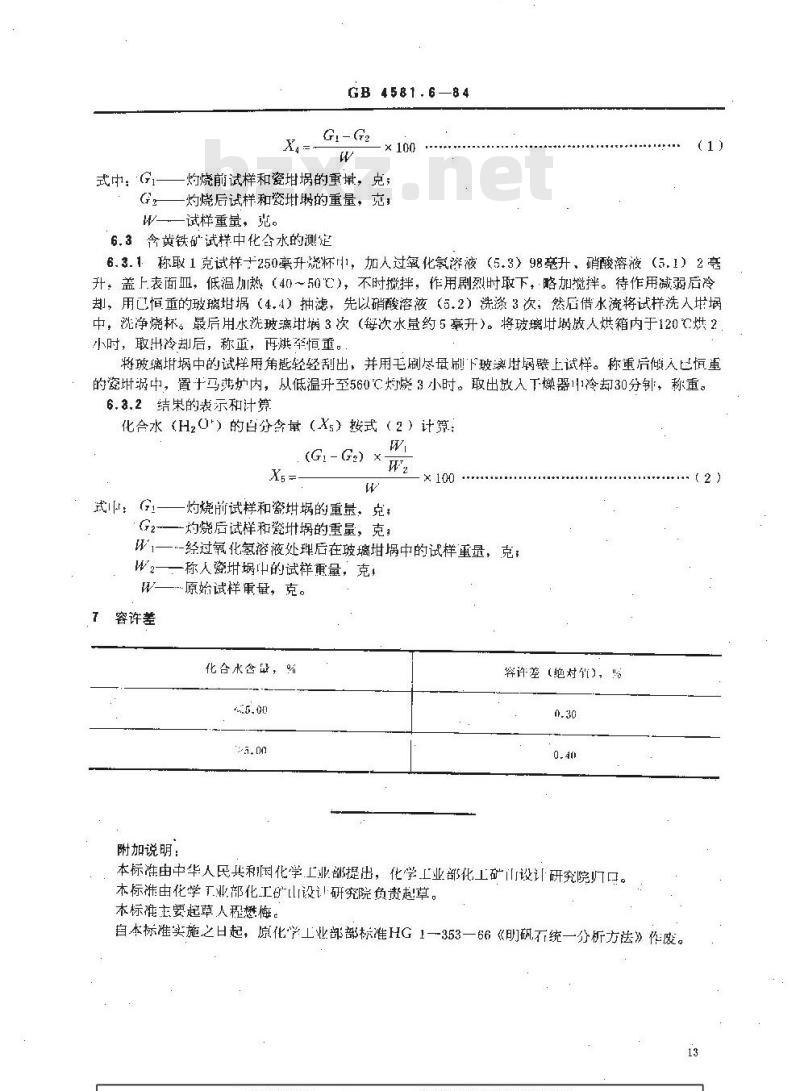

式中：G
GB 4581,6—84
-灼烧前试样和瓷埚的重，克；
一灼烧后试样和瓷蜗的重量，克；W—一试样重量，克。
6.3含黄铁矿试样中化合水的测定(1)
6.3.1称取1克试样十250毫升烧杯1，加人过氧化氢溶液（5.3）98毫升、硝酸溶液（5.1）2毫升：盖上表面血，低温加热（40～50℃），不时搅拌，作用剧裂时取下，略加搅拌。待作用减弱后冷却，用已恒重的玻璃（4.4）抽滤，先以硝酸溶液（5.2）洗涤3次：然后借水流将试样洗入地堀中，洗净烧杯。最后用水洗玻璃珀埚3次（每次水量约5毫升）。将玻璃廿蜗放人烘箱内于120℃烘2小时，取出冷却后，称重，再烘牵恒重。将玻璃埚中的试样用角匙轻轻刮出，并用毛刷尽量刷下玻离柑蜗劈上试样。称重后做巴恒重的瓷竭中，置十马弗炉内，从低温升至560℃灼烧3小时。取出放入下燥器11冷却30分钟，称重。6.3.2结果的表示和计觉
化合水（H2O）的白分含量（Xs）按式（2）计第：W
(G1-G2) ×
武：G
灼烧前试样和瓷均的重量，克；灼烧后试样和瓷埚的重量，克：“-经过氧化氢溶液处理后在玻璃埚中的试样重量，克；W2
一称人瓷娲中的试样重量，克！原始试样重量，克。
容许差
化合水含量，%
穿许差（绝对省)，路
附加说明：
本标准由中华人民共利函化学上业部提出，化学工业部化工矿门设研究院门口。本标准由化学下业部化工矿山设让研究院负责起草。本标准主要起草人程懋梅。
自本标准实施之日起，原化学工业部部标准HG1一353一66《明矾不统一分析方法》作废。2）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
