【国家标准(GB)】 合成橡胶试样制备

1应用范围
中华人民共和国国家标准
合成橡胶试样制备
Synthetic rubbers--Specimen preparationUDC 678.7.01
GB 6735—86
本标准规定了成包合成橡胶生胶取样后进行试样制备的方法和程序。适用于丁苯、丁睛、顺丁、氯丁、丁基、乙丙、异戊等合成橡胶品种的化学试验、粘度试验、硫化特性试验的试样制备。本标准等效采用了国际标准ISO1796一1982《生胶样品制备》。乙烯-丙烯-二烯共聚物、氯丁橡胶的门尼粘度试样制备程序，等效采用了美国试验与材料协会标准ASTMD1646第八部分《门尼粘度试样制备方法》2定义
标有相同等级和批号的一组成包合成生胶。对于抽样检查时所称的批为检查批，当批量过大时可分为若干批。
2.2样本
选出的能够代表该批的一组成包合成生胶。2.3份样
从样本成包合成生胶中取出的能够代表该包的橡胶。2.4斌样
供做实验用，自份样中取出的橡胶。3设备
实验室使用的标准开炼机。
4试样制备方法
4.1化学试验试样制备
从样本胶包中割取600～1500g橡胶，若橡胶为碎块或粉料时则任意取600～1500g（下称份样），从份样中取250±5g试样按GB6737《合成生胶挥发分含量的测定》中规定的热辊法测定挥发分。化学试验所需的试样从测定过挥发分的试样中剪取，若某些胶种用热辊法或辊简烘箱法粘辊，可取出有代表性的试样，直接采用烘箱法测定挥发分后再进行其他化学项目的测定。4.2门尼粘度试验试样制备
4. 2.1T基橡胶
直接从份样中割取一块无气泡的橡胶，剪成厚约6mm，直径50切m的四个试样，直接进行粘度试验。
4.2.2其他合成橡胶
从份样中割取250±5g试样，将试样通过开炼机+次（辊距1.4±0.1mm，辊温50±5℃），第：次到第九次把试样折叠通过，第十次不折叠直接下片，下片后的试样在胶种要求的停放时间内进行粘度测定。
国家标准局1986-08-25发布
1987-07-01实施
注：①顺！橡胶开炼机辊温为35±5℃。GB 673586
②「睛橡胶开炼机辑距调到1.0±0.1mm。5硫化特性试验的试样此内容来自标准下载网
进行硫化特性试验的试样按胶种配方需用量直接从份样中取出，按胶种规定的标准混炼程序进行混炼。
均化和挥发物②
（烘箱法）
门尼粘度
注：?优先选用的方法。

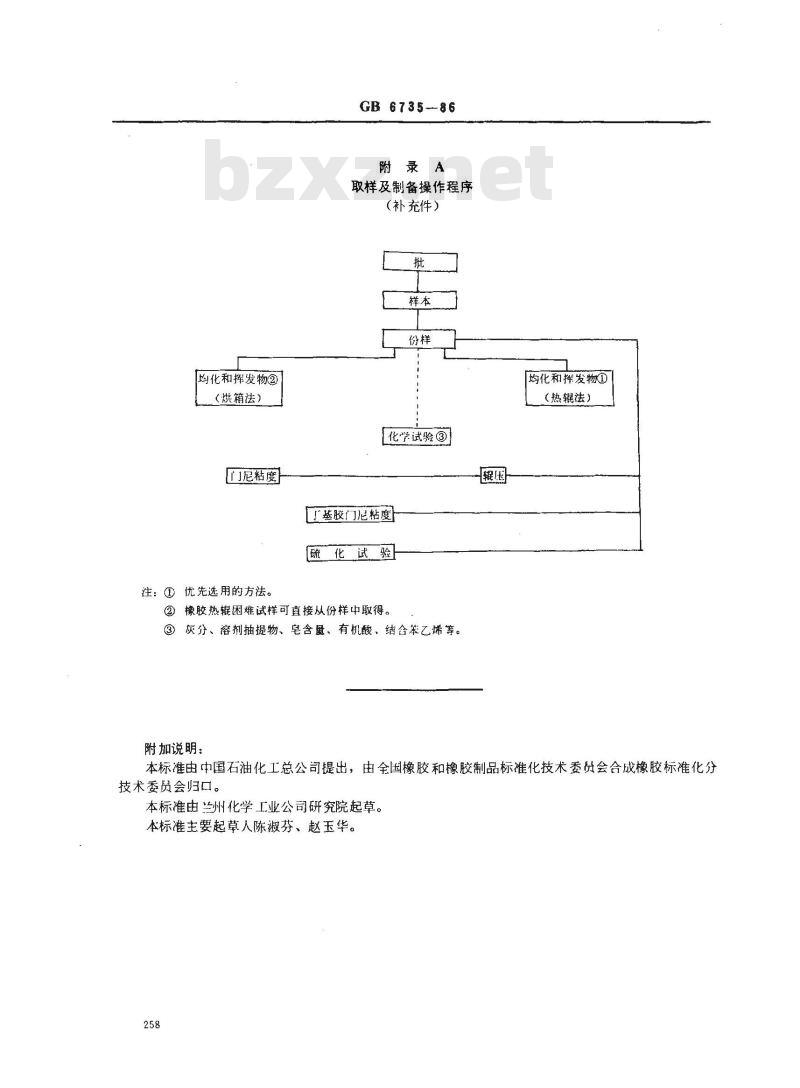

GB 6735--86
附录A
取样及制备操作程序
（补充件）
化学试验
基胶门尼粘度
硫化试验
②橡胶热辊困难试样可直接从份样中取得。③灰分、溶剂抽提物、皂含鼠、有机酸、结含苯乙烯等。附加说明：
均化和挥发物
（热辊法）
本标准由中国石油化工总公司提出，由全国橡胶和橡胶制品标准化技术委员会合成橡胶标准化分技术委员会归口。
本标准由兰州化学工业公司研究院起草。本标淮主要起草人陈淑芬、赵玉华。258
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
