【纺织行业标准(FZ)】 金属化纺织品保温性能的测定

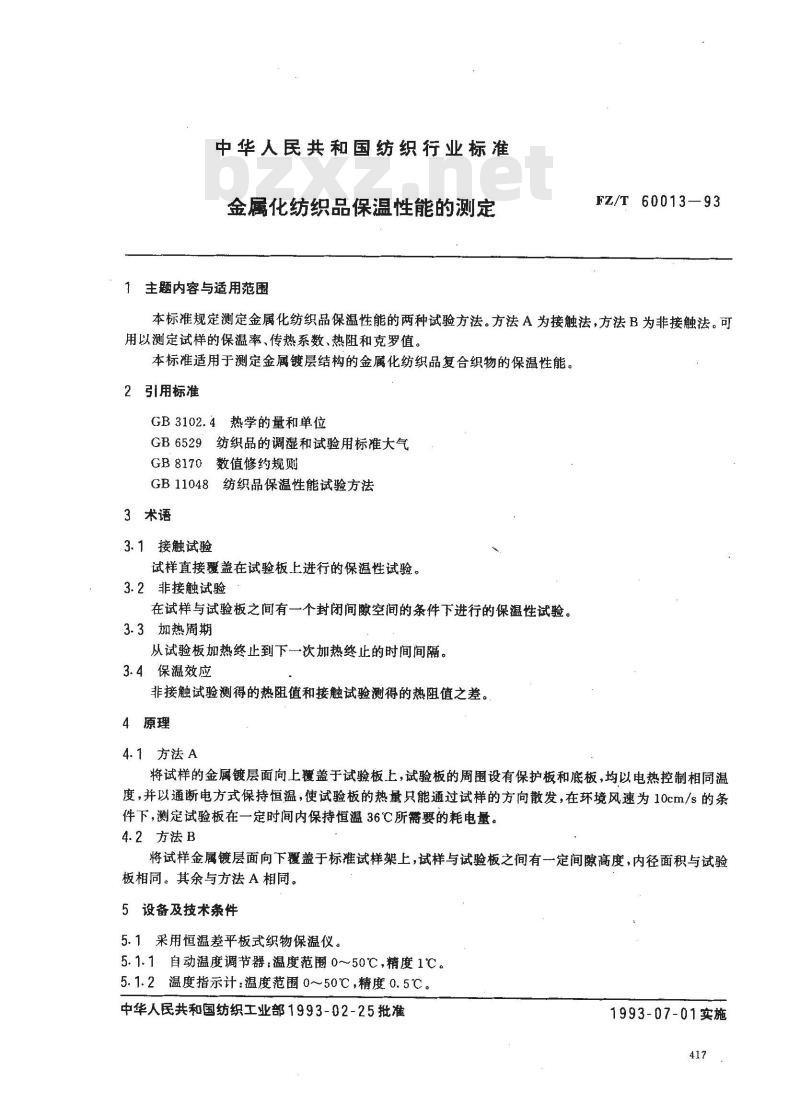

中华人民共和国纺织行业标准
金属化纺织品保温性能的测定
主题内容与适用范围
FZ/T60013—93
本标准规定测定金属化纺织品保温性能的两种试验方法。方法A为接触法，方法B为非接触法。可用以测定试样的保温率、传热系数、热阻和克罗值。本标准适用于测定金属镀层结构的金属化纺织品复合织物的保温性能。2引用标准
GB3102.4热学的量和单位
GB6529纺织品的调湿和试验用标准大气GB8170数值修约规则
GB11048纺织品保温性能试验方法3术语
3.1接触试验
试样直接疆盖在试验板上进行的保温性试验。3.2非接触试验
在试样与试验板之间有一个封闭间隙空间的条件下进行的保温性试验。3.3加热周期
从试验板加热终止到下次加热终止的时间间隔。3.4保温效应
非接触试验测得的热阻值和接触试验测得的热阻值之差。4原理
4.1方法A
将试样的金属镀层面向上覆盖于试验板上，试验板的周围设有保护板和底板，均以电热控制相同温度，并以通断电方式保持恒温，使试验板的热量只能通过试样的方向散发，在环境风速为10cm/s的条件下，测定试验板在一定时间内保持恒温36℃所需要的耗电量。4.2方法B
将试样金属镀层面向下覆盖于标准试样架上，试样与试验板之间有一定间隙高度，内径面积与试验板相同。其余与方法A相同。
5设备及技术条件
5.1采用恒温差平板式织物保温仪。5.1.1自动温度调节器：温度范围0~50℃，精度1℃。5.1.2温度指示计：温度范围0~50℃，精度0.5℃。中华人民共和国纺织工业部1993-02-25批准1993-07-01实施

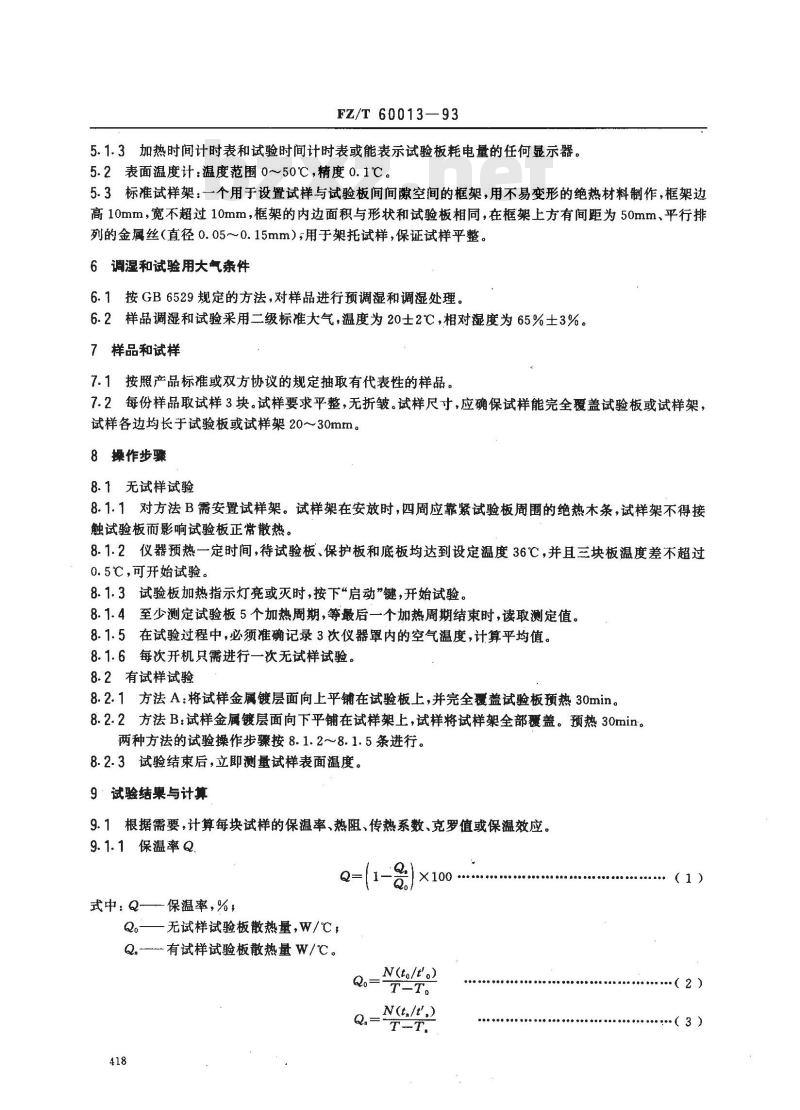

FZ/T 60013—93
5.1.3加热时间计时表和试验时间计时表或能表示试验板耗电量的任何显示器。5.2表面温度计：温度范围0～50℃，精度0.1℃。5.3标准试样架：一个用于设置试样与试验板间间隙空间的框架，用不易变形的绝热材料制作，框架边高10mm，宽不超过10mm，框架的内边面积与形状和试验板相同，在框架上方有间距为50mm、平行排列的金属丝（直径0.05～0.15mm）；用于架托试样，保证试样平整。6调湿和试验用大气条件
6.1按GB6529规定的方法，对样品进行预调湿和调湿处理。6.2样品调湿和试验采用二级标准大气，温度为20士2℃，相对湿度为65%土3%。7样品和试样
7.1按照产品标准或双方协议的规定抽取有代表性的样品。7.2每份样品取试样3块。试样要求平整，无折皱。试样尺寸，应确保试样能完全覆盖试验板或试样架，试样各边均长于试验板或试样架20~30mm。8操作步骤
8.1无试样试验
8.1.1对方法B需安置试样架。试样架在安放时，四周应靠紧试验板周围的绝热木条，试样架不得接触试验板而影响试验板正常散热。8.1.2仪器预热一定时间，待试验板、保护板和底板均达到设定温度36℃，并且三块板温度差不超过0.5℃，可开始试验。
8.1.3试验板加热指示灯亮或灭时，按下“启动”键，开始试验。8.1.4至少测定试验板5个加热周期，等最后一个加热周期结束时，读取测定值。8.1.5在试验过程中，必须准确记录3次仪器罩内的空气温度，计算平均值。8.1.6每次开机只需进行一次无试样试验。8.2有试样试验
8.2.1方法A：将试样金属镀层面向上平铺在试验板上，并完全覆盖试验板预热30min。8.2.2方法B：试样金属镀层面向下平铺在试样架上，试样将试样架全部覆盖。预热30min。两种方法的试验操作步骤按8.1.2～8.1.5条进行。8.2.3试验结束后，立即测量试样表面温度。9试验结果与计算
9.1根据需要，计算每块试样的保温率、热阻、传热系数、克罗值或保温效应。9.1.1保温率Q
式中：Q——保温率，%，
Q。——无试样试验板散热量，W/℃，Q.有试样试验板散热量W /℃。
N(to/t。)
Q=-=T。
N(ta/t',)

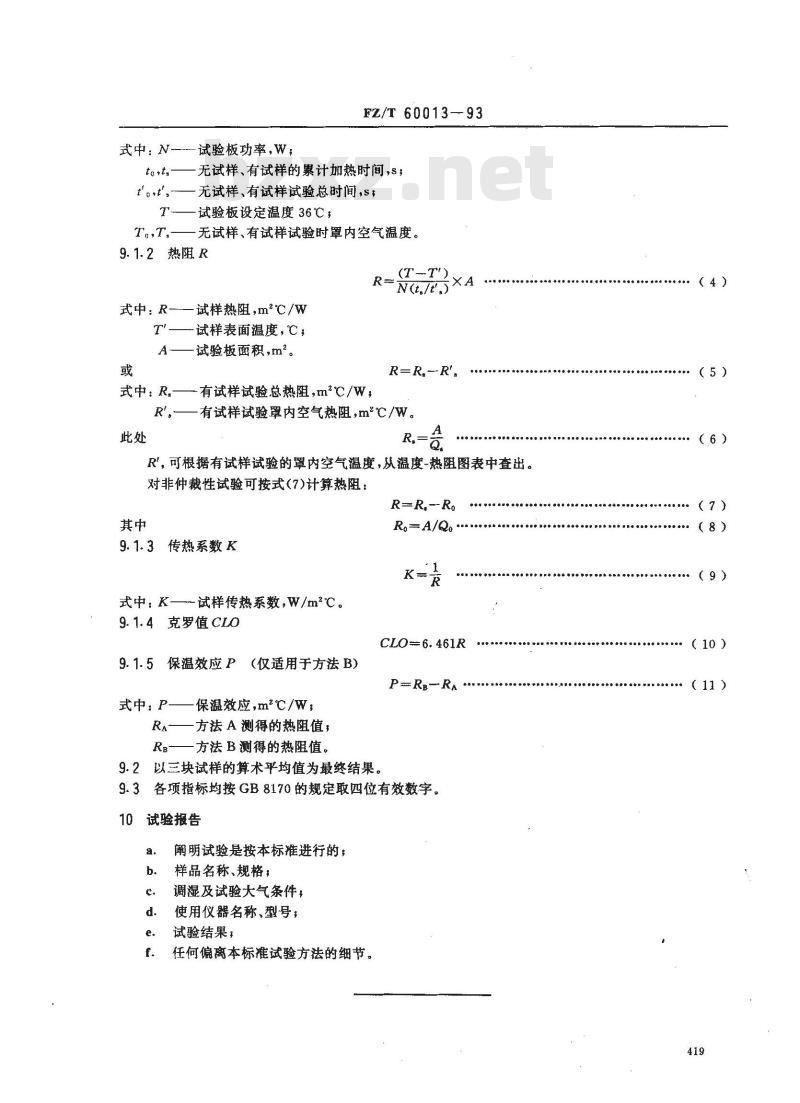

式中：N-试验板功率，W；
to,t,-
FZ/T60013-93
无试样、有试样的累计加热时间，s；t'。.t。—无试样、有试样试验总时间,s试验板设定温度36℃，
无试样、有试样试验时罩内空气温度。9.1.2热阻R
式中：R-
式中：R.-
试样热阻，m℃/W
试样表面温度，℃;
试验板面积，m2。
有试样试验总热阻，m℃/W，
有试样试验罩内空气热阻，m2℃/W。R,
R'，可根据有试样试验的罩内空气温度，从温度-热阻图表中查出。对非仲裁性试验可按式（7)计算热阻：R-R,--Ro
9.1.3传热系数K
式中：K
试样传热系数，W/m2℃。
9.1.4克罗值CLO
9.1.5保温效应P（仅适用于方法B）式中：P-
保温效应，m2℃/W；
RA—方法 A测得的热阻值;
RB方法B测得的热阻值。
9.2以三块试样的算术平均值为最终结果。R。- A/Qo
CLO- 6. 461R
PRB—RA
各项指标均按GB8170的规定取四位有效数字，9.3
10试验报告
阐明试验是按本标准进行的；
样品名称、规格；
调湿及试验大气条件，
使用仪器名称、型号；
试验结果；
任何偏离本标准试验方法的细节。（4）
（6）
（7）
(8）)
（9）)
（10）
（11)

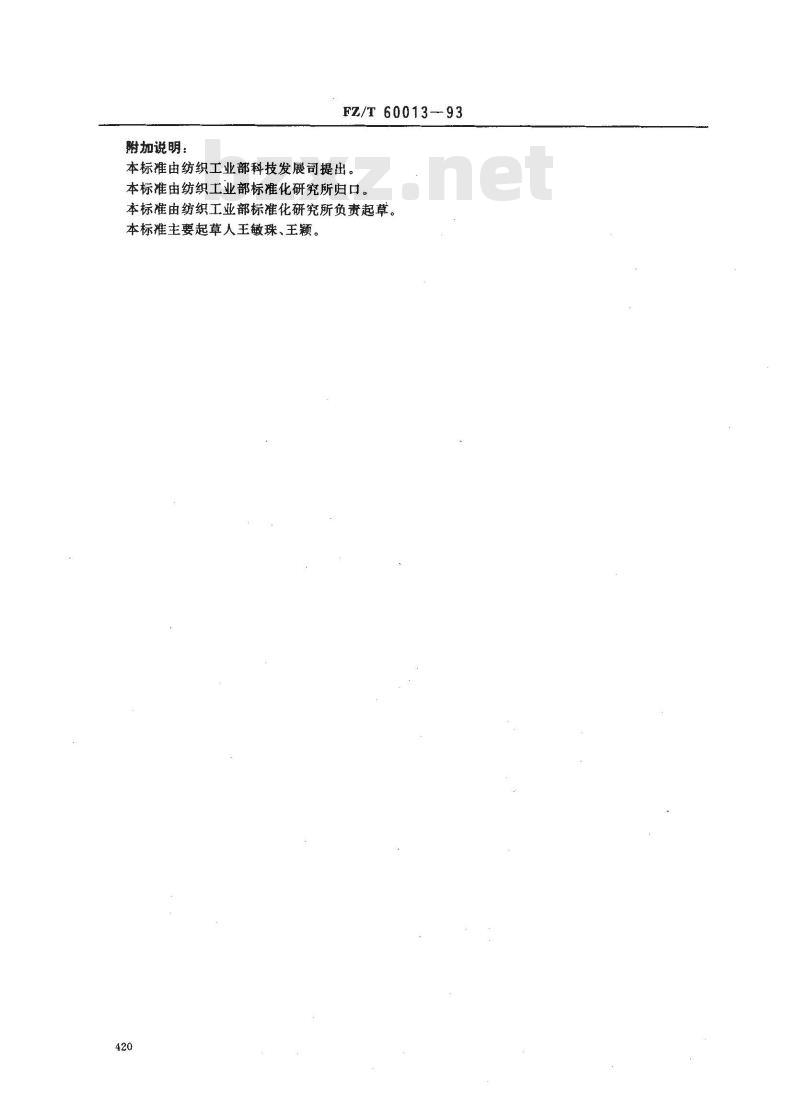

附加说明：此内容来自标准下载网
FZ/T60013--93
本标准由纺织工业部科技发展司提出。本标准由纺织工业部标准化研究所归口。本标准由纺织工业部标准化研究所负责起草。本标准主要起草人王敏珠、王颖。420
