【国家标准(GB)】 桥梁缆索用热镀锌钢丝

GB/T17101—1997

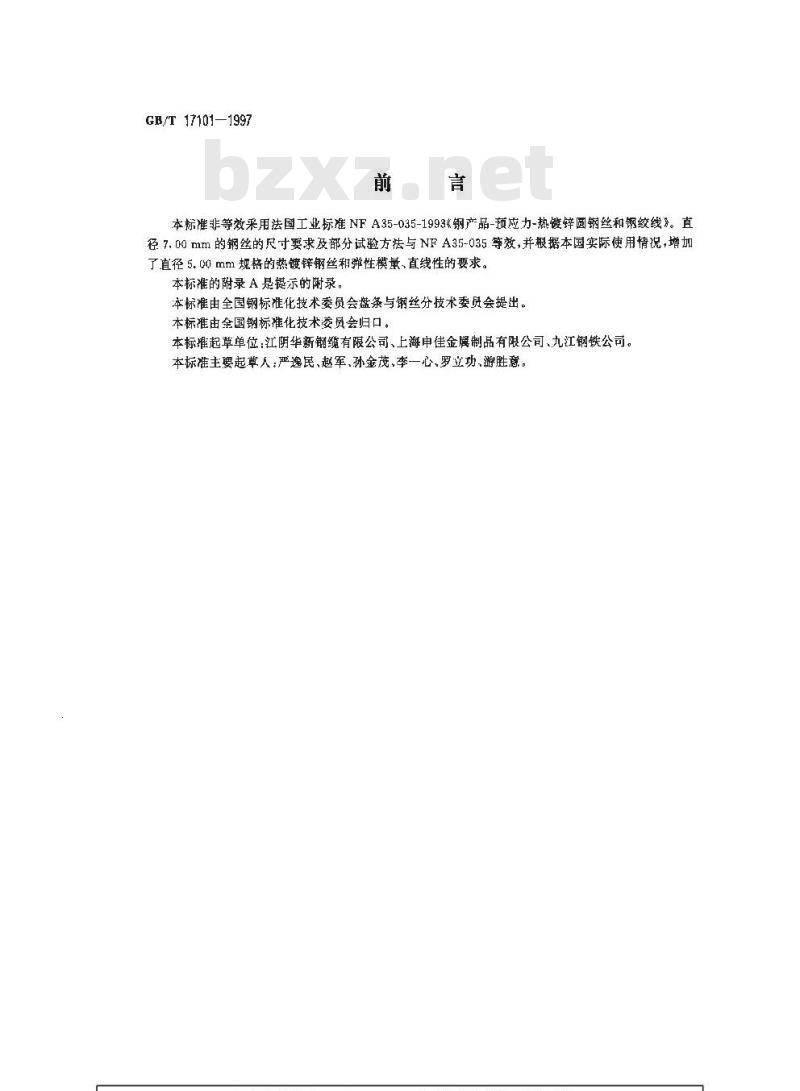

本标准非等效采用法国工业标准NFA35-035-1993《钢产品-预应力-热镀锌圆钢丝和钢绞线》。直径7.00mm的钢丝的尺寸要求及部分试验方法与NFA35-035等效，并根据本国实际使用情况，增加了直径5.00mm规格的热镀锌钢丝和弹性模量、直线性的要求。本标准的附录A是提示的附录。
本标准由全国钢标准化技术委员会盘条与钢丝分技术委员会提出。本标准由全国钢标准化技术委员会归口。本标雁起草单位：江阴华新钢缆有限公司、上海申佳金属制品有限公司、九江钢铁公司。本标准主要起草人;严逸民、赵军,孙金茂,李一心、罗立功,游胜意。1范围

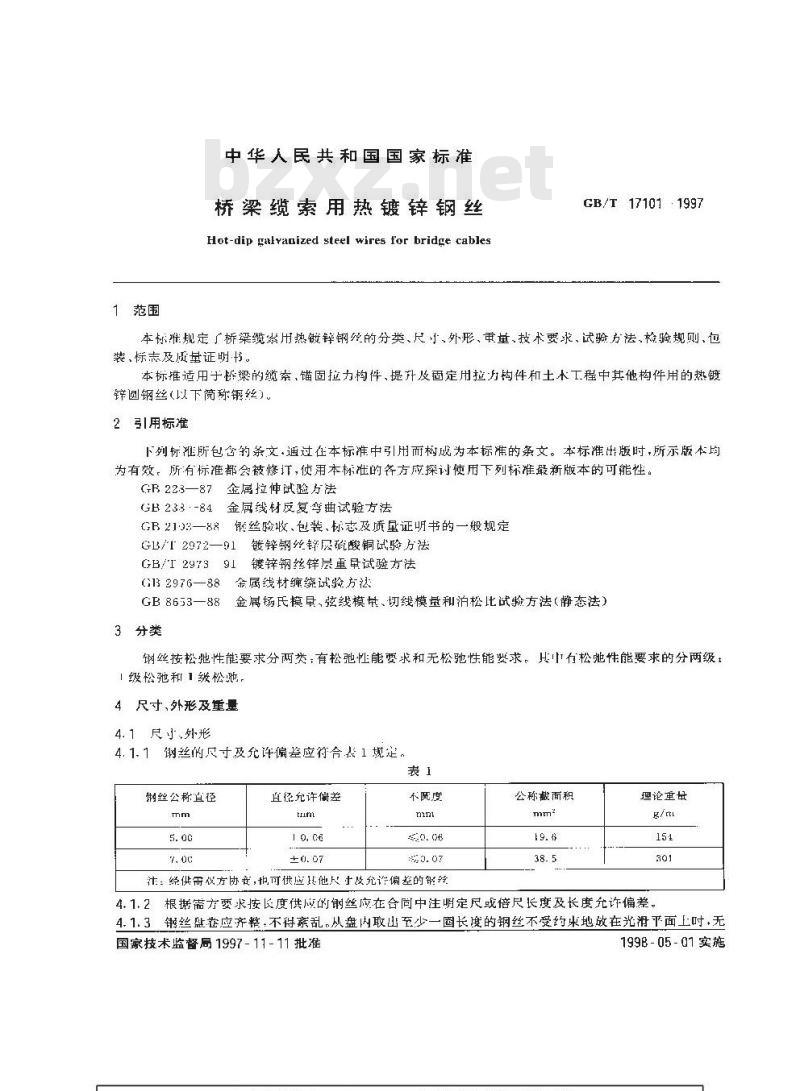

中华人民共和国国家标准
桥梁缆索用热镀锌钢丝
Hot-dip gulvanized steel wires for bridge cablesGB/T 17101 :1997
本标难规定广桥梁缆案用热镀锌钢终的分类、尺寸、外形、重革,技术要求、试验方法检验规则、包装、标志及质基证明书。
本标推适用于梁的缆素，锚固拉力构件、提升及画定用拉力构件和土木工程中其他构件用的热镀锌圆钢丝(以下筒称钢丝)。
2引用标准
下列标证所包含的条文·通过在本标准中引用而构为本标准的条文。本标准出版时，所示版本均为有效。所有标推都会被修,使用本标准的各方应探讨使用下列标准最新版本的可能性。GR22.3—87金属拉伸试验方法
GB23.3·-84金属线材反复弯曲试验方法GB213一88嵌丝验收、包装、标志及质量证明书的一般规定G1/T2972—91镀锌钢丝锌展硫酸铜试骑方法GB/I297391镀锌钢丝锌层重早试验方法(132976—88金属线材缠绕试验方礼GB8653一88金属氏模里，弦线模其、切线模和泊松比试验方法（静态法）3分类
钢丝按松地性能要求分两类，有松弛性能要求和无松驰性能要求。H石松弛性能要求的分两级：「级松弛和1级松驰，
4尺寸,外形及重量
4.1尺小,外形
4.1.1钢丝的尺寸及允许偏差应符合表1规定，表1
钢丝公称直径
直径允许偏差
不阮度
注：经供需仪方协资，也可供应其他尺十及允许偏差的钢丝公称截面积
埋论重母
4.1.2根据需方要求按长度供以的钢丝应在合同中注明定尺或倍尺长度及长度允许偏差。4.1.3销丝盘卷应齐整，不得紊乱。从盘内取出至少一圈长度的钢丝不受约束地放在光滑平面上时，无国家技术监督局 1997-11 -11 批准1998-05-01实施
GB/T 171011997

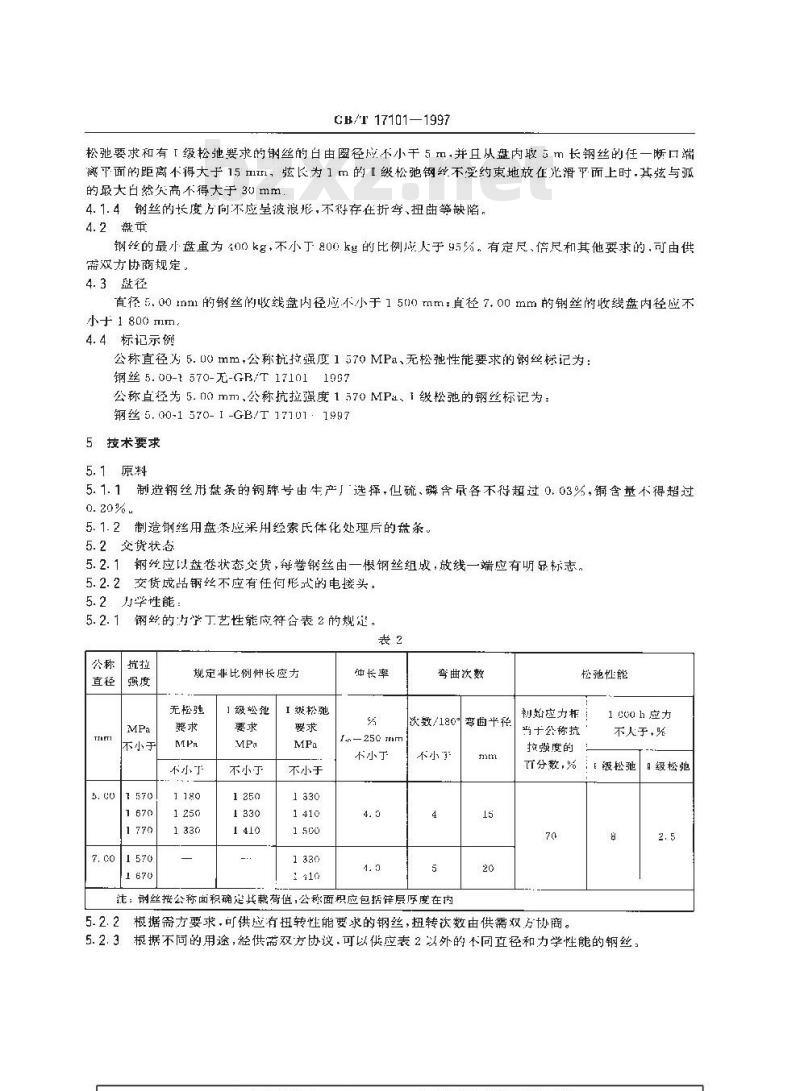

松弛要求和有「级松弛要求的制丝的白由圜径应不小干 5 m,并且从盘内取 m 长钢丝的任一断口端离平面的距离不得大于 15 mII,弦长为 1 m 的 [ 级松弛钢丝不受约束地放在滑平而上时,其弦与弧的最大白然欠高不得大于30mm
4.1.4钢丝的长度方向不应呈波浪形，不得存在折弯、扭曲等缺陷。4.2
钢丝的最小盘重为400kg，不小于800kg的比例成人于95%。有定尺、倍尺和其他要求的，可由供需双方协商规定。
4.3盘径
直径5.00mm的钢丝的收线盘内径应不小于1500mm：直径7.00mm的钢丝的收线盘内径应不小于1800m
4.4标记示例
公称直径为;5.U0mm,公称抗拉强度1570MPa、无松弛性能要求的钢丝标记为：钢丝 5.00-1 570-元-GB/T 17101 1907公称直径为5.00mm，公称抗拉强度1570MPu、1级松弛的钢丝标记为：钢丝 5.00-1 570-1-GB/T 17101 19975技术要求
5.1原料
5.1.1制造钢丝用盘条的钢牌号由牛产厂选择，但硫、磷含民各不得超过0.03%，铜含量不得超过0.20%.
5.1.2制造钢丝用盘条应用经索氏体化处理后的盘条。5.2交货状态
5.2.1钢丝应以盘卷状态交货，每卷钢丝由一根钢丝组成，放线一端应有明品标志。5.2.2交货成品钢丝不应有任何形式的电接头：5.2力学性能：
5.2.1钢丝的学丁艺性能应符合表2的规定，表2
不小于
规定非比例件长应力
无松强
不小宁
1级讼弛
不小于
I级松弛
不小于
弯曲数
欢数/180弯白半径
f.n-250 mm
不小于
不小子
注：钢丝按公称面积确定其载荷值，公称面积应包括锌层厚度在内st
检弛性能
初始应力拆
当十公称抗
抗强度的
1 cca h 应力
不人于，哭
T分数，%级松弛
根据需方要求，可供应有扭转性能要求的钢丝，扭转次数由供需双方协商。8
5.2.3根据不同的用途，经供需双方协议，可以供应表2以外的个同直径和力学性能的钢丝，级松弛
GB/T 17101—1997

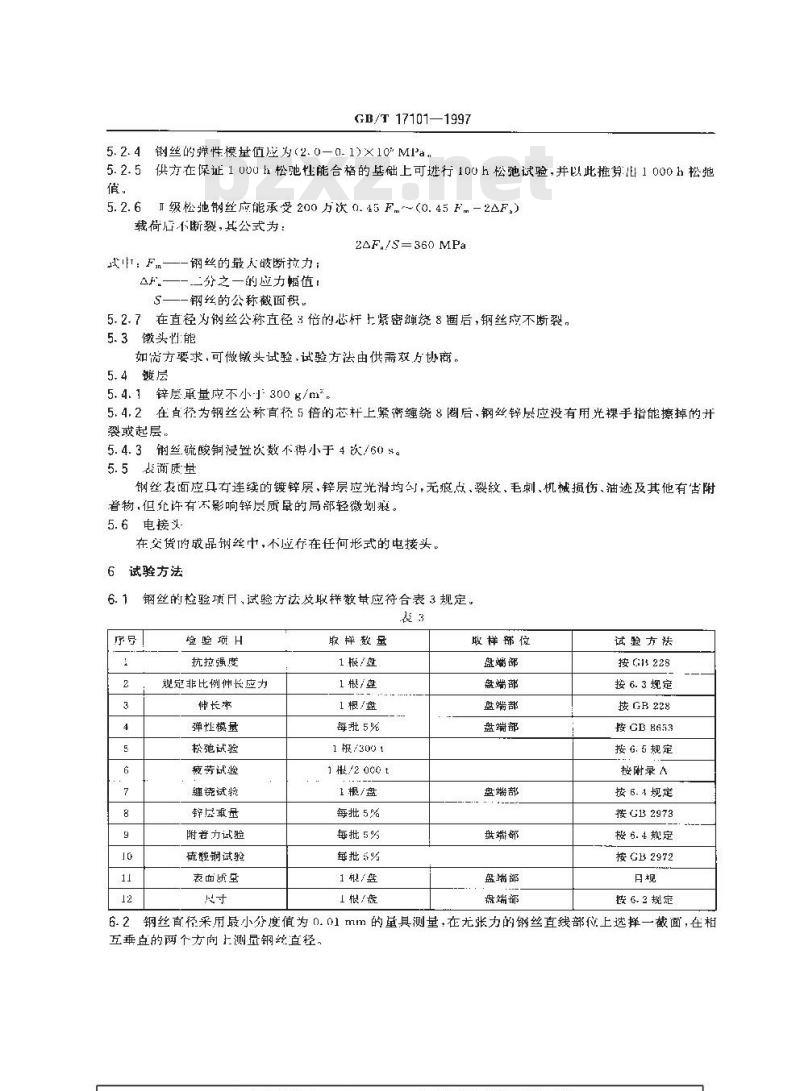

5.2.4钢丝的弹性模革值应为(2.0-0-1)×10\MPa，5.2.5供方在保证100uh松驰性能合格的基础上可进行100h松驰试验，并以此推算：1El1000h松地假。
I级松驰钢丝应能承受200方饮0.45F.(0.45F-2△F,）5.2.6www.bzxz.net
载荷后不断裂，其公式为：
2AF./S=360 MPa
式：Fn—-钢丝的最破断拉力；
△F——二分之一的应力幅值！
S—-钢丝的公称截面积。
5.2.7在直径为钢丝公称直径3倍的芯杆上紧密缠绕8圈后，钢丝应不断裂，5.3徽头性能
如需方要求，可做镦头试验，试验方法由供需双方协商。5.4镀层
5.4.1锌层重量应不小300g/m
5.4.2在直径为钢丝公称直径5倍的芯杆上紧案缠绕8圈后，钢丝锌层应没有用,光裸手指能擦掉的开裂或起层，
5.4.3钢丝硫酸铜浸置次数不得小于4次/60%。5.5表简质量
钢丝友面应具有连续的镀锌层，锌层应光滑均勺，无痕点，裂纹，毛刺、机械损伤、油迹及其他有古附着物，但允许有不影响锌层质的局部轻微划狼。5.6电接头
在交货的成品钢丝中，不应行在任何形式的电接头，6试验方法
钢丝的检验项H,试验方法及取样数量应符合表3规定。袋3
险验项H
抗拉强度
观定非比例伸长应力
弹性模量
松弛试验
疲劳试检
缠绕试验
附若力试验
硫酸铜试验
表面质望
取样数量
1抵/盘
1根/盘
1根/盘
每批5%
1报/3001
1楼/20cot
1根/盘
每批5%
每批5%
每批5
1根盘
1根/能
敢样谛位
盘端部
盘端部
盘端部
盘鲱部
盘端部
盘端部
盘端部
试验方法
按G228
按6.3规定
按GB228
按GB 8653
按6.5规定
按附录 A
按6.4规定
按GB2973
按 6. 4 规定
按GB2972
按 6. 2 规定
6.2钢丝首径采用最小分度值为0.01mm的量具测量，在尤张力的钢丝直线部位上选择一截面，在相五垂直的两个方向扫测量钢丝直径GB/T 17101—1997
钢丝久高采用最小分度值为m的基具测量。钢丝的盘径采用最小分度值为 1 m 的虽儿测量,6.3拉伸诚验
6.3.1钢丝的拉伸试验按B228规定进行.标距为250mm，钢丝的横截面积按钢丝公称直径计算。6.3.2为了便于供方口带检验，钢丝的癌服度也可测定规定件长应力，即钢丝在负荷作用下，其总仲长达原标照1为时的最小应力，其值符合本标准规定时可以交货，但仲裁试验时应测定0.2测定时颅加负荷为公称用服负荷的10%。预灿负荷对试样所产生的伸长应包括在总仲长内。6.4创丝的缠绕试验和附着力试验应按GB2976规现定进行，但缠绕速度不大下15圈/min。6.5松弛试验
6. 5. 1试验期间试样的坏境温度应保持在(20±2):的范围内。6.5.2试样制备后不得进行征何热处理或冷加工。6.5.3加在试样.上的初始负荷应为公称抗拉强度的70%乘以钢丝的公称裁面积。6. 5. 4初始负荷应在 3 min-5 min 内均匀加载完毕,并H.长度应保持恒定,保持负荷 1 min 后开始记求松弛值。
6.5-5在加载换作过程中，不应有过载负荷。6.5.6试样标距长度应不小于钢丝公称直径的60倍，6.6疯劳试验方法见附录A。
7捡验规则
组批规则
钢丝应成批验收·每批山一牌号、而一炉罐号、同一规格、间一生产二艺制造的钢丝组成。7.2检查利和验收
钢丝的检套和验收应由供力技术监督部门进行.供方必需保证交货的钢丝符合相应产品标滩的规定，需方有权按料应产品标准进行检验。7. 3 判楚与复验规则
钢丝的判热与复验规则接GB2103的规定。B包装、标志及质量证明书
钢丝的包装标志及质量证明书应符合GB2103的规定，-般按亚c类包装，特殊要求在合同中注明。
..comA1试验原理
CB/T171011997
附最A
（标准的附录）
疲劳试验方法
使试样承受两种载荷（预定的脉动拉伸最大载荷和最小载荷）之间的脉动拉伸应力至规定次数，考察试样献疲劳性能。
A2试样
A2.1样坏
疫劳试验用的试样是一段术经加工的钢丝。A2.2长度
两夹具之间的试样的最小长度为140mm。A3
试验件
A3.1根据钢丝的分类、强度级别，确定加载时的最大应力为0.45m+应力幅值为360MPa。A3.2在试验的全过程中，脉动拉伸的最大应力和最小应力应保持恒定应力的静态测量精度应达到11%。
应大频率取值为3.3Hz～167Hz,循次数可相差10°。A3. 3
所有应力都是沿轴向传递给试样，应无钳口和缺口影响,且应有-个相应的装置能限定夹头中试样的任何泻程。
A4判定
由于缺口影响.或局部过热引起试样在夹头内和夹持区域内(3倍的钢丝公称直径)断裂时，试验光效。
