【国家标准(GB)】 硅酮建筑密封膏

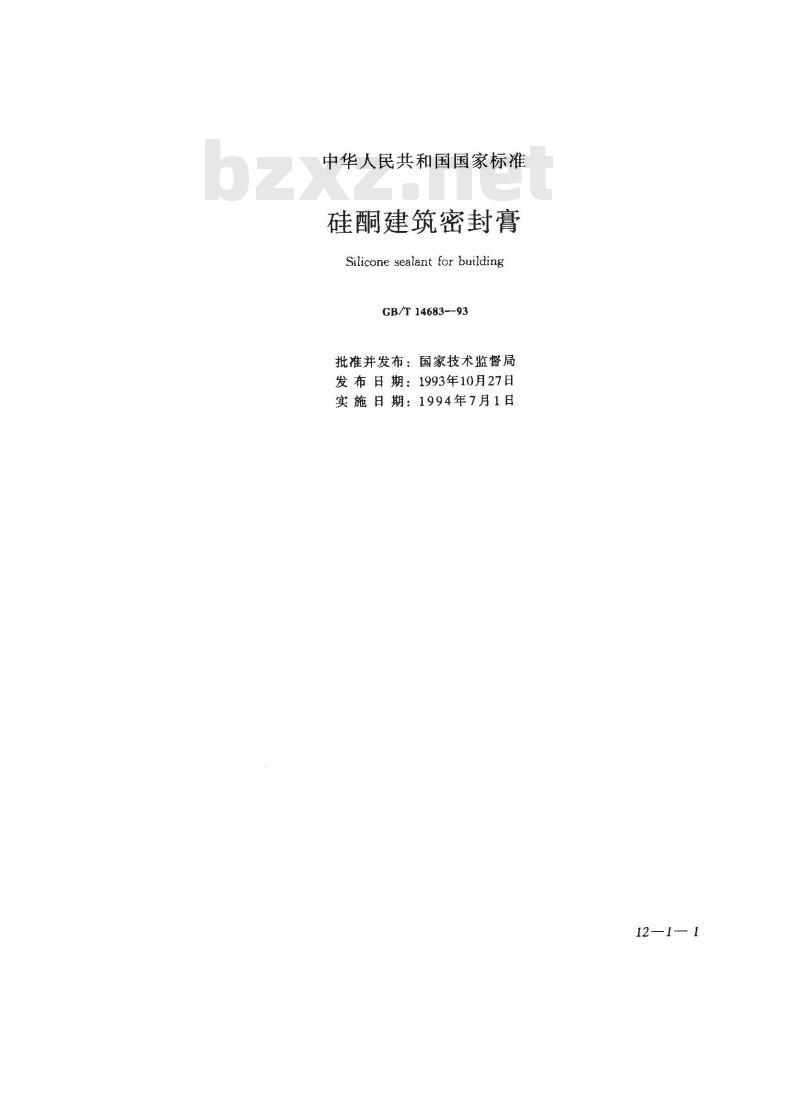

中华人民共和国国家标准
硅酮建筑密封膏
Silicone sealant for buildingGB/T14683-93
批准并发布：国家技术监督局
发布日期：1993年10月27日
实施日期：1994年7月1日
12—1— 1

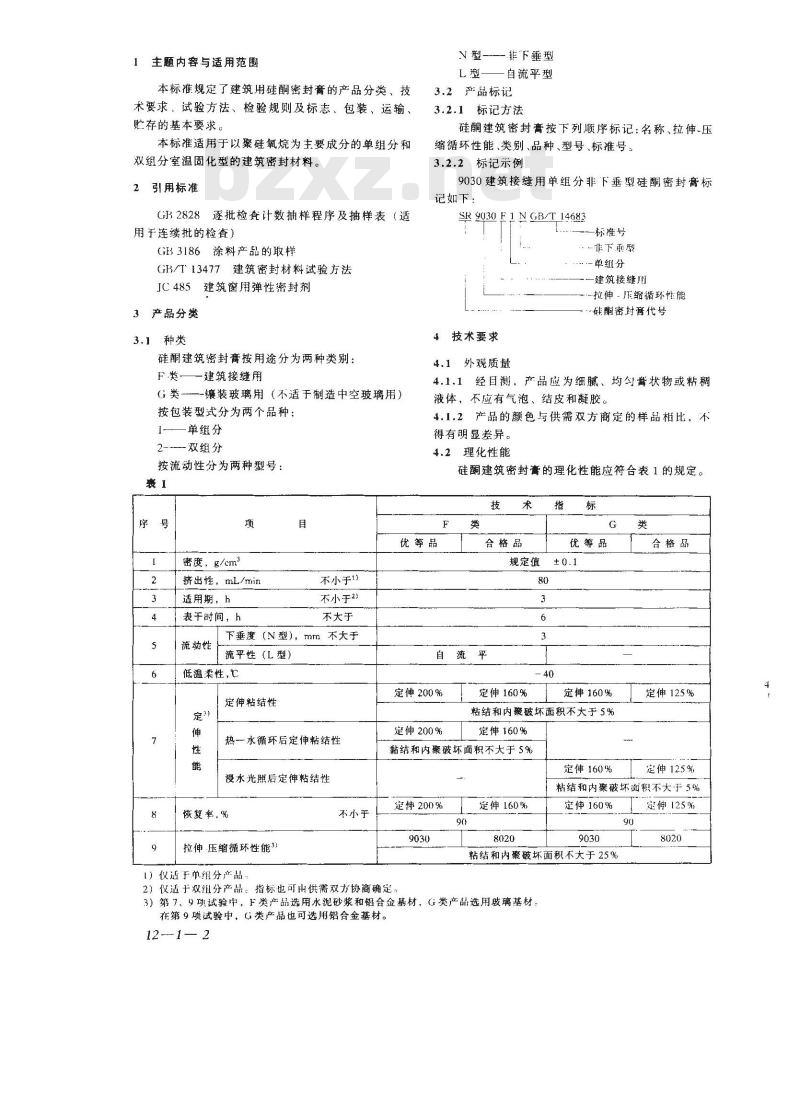

主题内容与适用范围
本标准规定了建筑用硅酮密封育的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存的基本要求。
本标准适用于以聚硅氧烷为主要成分的单组分和双组分室温固化型的建筑密封材料。2
引用标准
GJ2828逐批检套计数抽样程序及抽样表（适用于连续批的检查）
GH3186涂料产品的取样
GB/T13477建筑密封材料试验方法JC485建筑窗用弹性密封剂
3产品分类
3.1种类
硅酮建筑密封膏按用途分为两种类别：F-类——建筑接缝用
G类—-镶装玻璃用（不适于制造中空玻璃用）按包装型式分为两个品种：
单组分
2---双组分
按流动性分为两种型号：
密度，g/cm3
挤出性，mL./min
适用期，h
表干时间，h
流动性
N型——非下垂型
自流平型
3.2产品标记
3.2.1标记方法
硅酮建筑密封膏按下列顺序标记：名称、拉伸-压缩循环性能、类别、品种、型号、标准号。3.2.2标记示例
9030建筑接缝用单组分非下垂型硅酮密封离标记如下：
SR 9030 F1 N GB/T 14683
一标准号
非下垂型
单组分
一建筑接缝用
拉伸-斥缩循环性能
·础酮密封膏代号
4技术要求
4.1外观质量
4.1.1经目測，产品应为细腻、均勾画状物或粘稠液体，不应有气泡、结皮和凝胶。4.1.2产品的颜色与供需双方商定的样品相比，不得有明显差异。
4.2理化性能
硅酮建筑密封膏的理化性能应符合表1的规定。技
优等品
不小于1）
不小于2）
不大于
下垂度（N型），mm
不大于
流平性（L型）
低温柔性,c
定伸粘结性
热—水循环后定伸粘结性
漫水光照后定伸粘结性
该复率，%
拉伸压缩循环性能3
不小于
定伸200%
定伸200%
合格品
规定值
优等品
定伸160%
定伸160%
粘结和内聚破坏面积不大于5%
定伸160%
黏结和内聚破坏面积不大于5%
定件160%
合格品
定伸125%
定伸125%
粘结和内聚破坏而积不大于5%
定伸200%
1）仪适于单分产品
2）仪适于双组分产品。指标也可出供需双方协商确定90)
定伸160%
定伸160%
粘结和内聚破坏面积不大于25%
3）第7、9项试验中，F类产品选用水泥砂浆和铝合金基材，G类产品选用陂璃基材。在第9项试验中，G类产品也可选用铝合金基材。121— 2
定伸125%

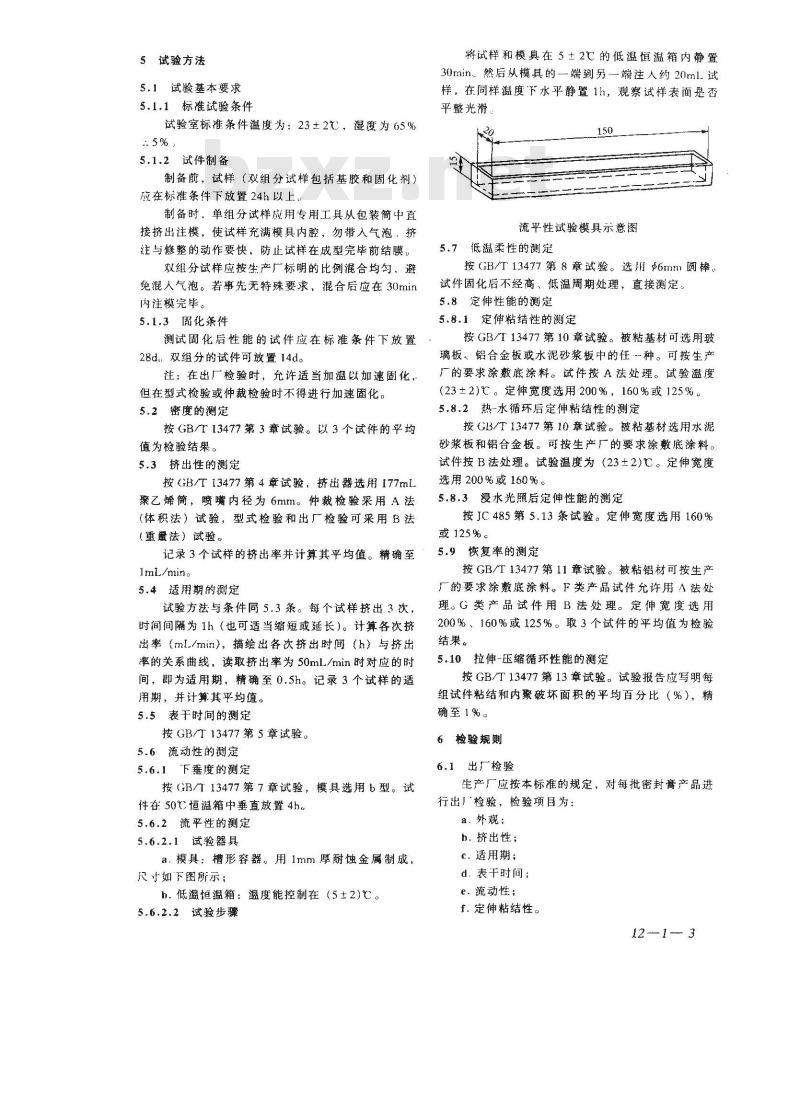

5试验方法
5.1试验基本要求
5.1.1标准试验条件
试验室标准条件温度为：23±2℃，湿度为65%.5%
试件制备
制备前，试样（双组分试样包括基胶和固化剂）应在标准条件下放置24h以上。
制备时、单组分试样应用专用工具从包装简中接挤出注模，使试样充满模具内腔，勿带入气泡，挤注与修整的动作要快，防止试样在成型完毕前结膜。双组分试样应按生产厂标明的比例混合均匀，避免混入气泡。若事先无特殊要求，混合后应在30min内注模完毕。
5.1.3固化条件
测试固化后性能的试件应在标准条件下放置28d，双组分的试件可放置14d。注：在出厂检验时，允许适当加温以加速固化，但在型式检验或仲裁检验时不得进行加速固化。5.2密度的测定
按 GB/T 13477第3章试验。以 3 个试件的平均值为检验结果。
5.3挤出性的测定
按GB/T13477第4章试验，挤出器选用177mL聚乙烯简，喷嘴内径为6mm。仲裁检验采用A法（体积法）试验，型式检验和出厂检验可采用B法（重量法）试验。
记录3个试样的挤出率并计算其平均值。精确至ImL/min。
5.4适用期的测定
试验方法与条件同5.3条。每个试样挤出3次，时间间隔为1h（也可适当缩短或延长）。计算各次挤出率（ml/min），描绘出各次挤出时间（h）与挤出率的关系曲线，读取挤出率为50mL/min时对应的时间，即为适用期，精确至0.5h。记录3个试样的适用期，并计算其平均值。
5.5表于时间的测定
按GB/T13477第5章试验。
5.6 流动性的测定
5.6.1“下垂度的测定
按（GB/T13477第7章试验，模具选用b型。试件在50℃恒温箱中垂直放置4h。5.6.2流平性的测定
5.6.2.1试验器具
a.模具：槽形容器。用1mm厚耐蚀金属制成，尺寸如下图所示：
b.低温恒温箱：温度能控制在（5±2)℃。5.6.2.2 试验步骤
将试样和模具在5土2℃的低温恒温箱内静置30min：然后从模具的一端到另-一端注人约20ml试样，在同样温度下水平静置1h，观察试样表面是否平整光滑。
流平性试验模具示意图
5.7低温柔性的测定
按GB/T13477第8章试验。选用Φ6mm圆棒。试件固化后不经高、低温周期处理，直接测定。5.8定伸性能的测定
5.8.1定伸粘结性的测定
按GB/T13477第10章试验。被粘基材可选用玻璃板、铝合金板或水泥砂浆板中的任-种。可按生产厂的要求涂敷底涂料。试件按A法处理。试验温度（23±2)℃。定伸宽度选用200%，160%或125%。5.8.2热-水循环后定伸粘结性的测定按GB/T13477第10章试验。被粘基材选用水泥砂浆板和铝合金板。可按生产厂的要求涂数底涂料。试件按B法处理。试验温度为（23±2)C。定伸宽度选用200%或160%
5.8.3浸水光照后定伸性能的测定按JC485第5.13条试验。定伸宽度选用160%或125%。
5.9恢复率的测定
按GB/T13477第11章试验。被粘铝材可按生产厂的要求涂敷底涂料。F类产品试件允许用^法处理。G类产品试件用B法处理。定伸宽度选用200%、160%或125%。取3个试件的平均值为检验结果。
5.10拉伸-压缩循环性能的测定
按GB/T13477第13章试验。试验报告应写明每组试件粘结和内聚破坏面积的平均百分比（%），精确至1%。
6检验规则
6.1出厂检验
生产厂应按本标准的规定，对每批密封膏产品进行出」检验，检验项目为：
a.外观：
b，挤出性；
c.适用期；
d.表干时间;
e.流动性；
f.定伸粘结性。
12 1 3

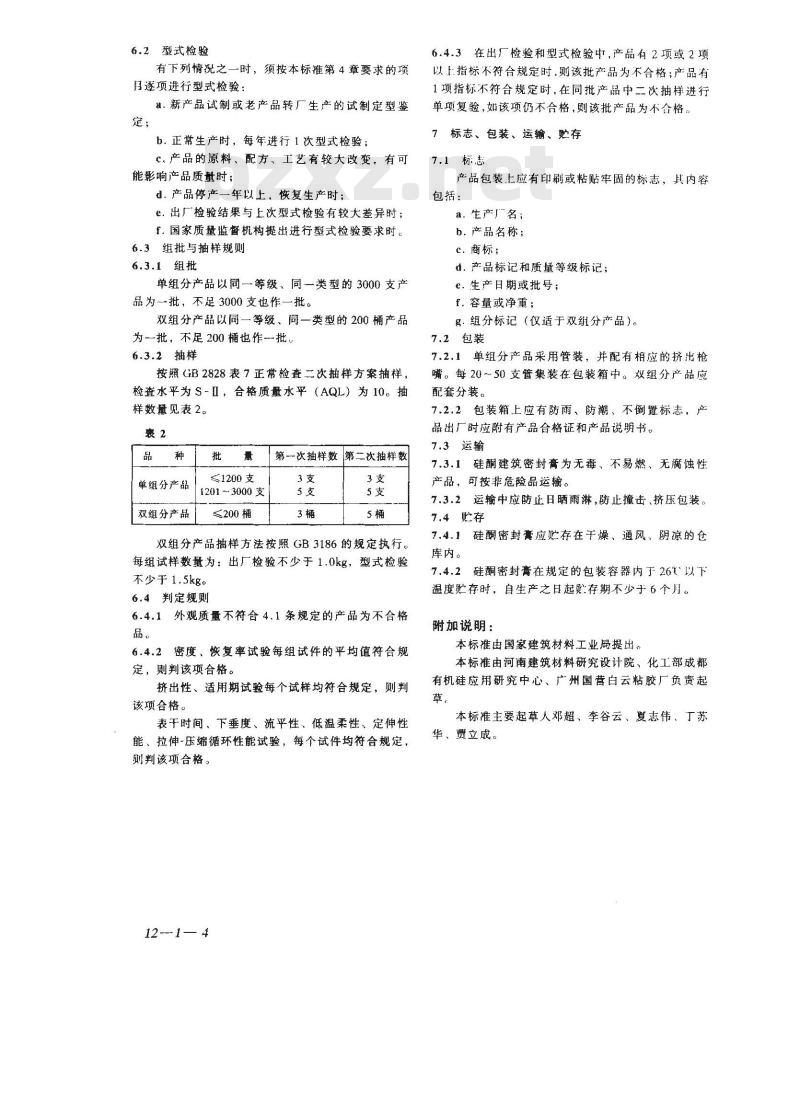

6.2型式检验
有下列情况之一时，须按本标准第4章要求的项目逐项进行型式检验：
1.新产品试制或老产品转厂生产的试制定型鉴定；
b.正常生产时，每年进行1次型式检验；c.产品的原料、配方、工艺有较大改变，有可能影响产品质量时；
d.产品停产一年以上，恢复生产时；e.出厂检验结果与上次型式检验有较大差异时；f.国家质量监督机构提出进行型式检验要求时。6.3组批与抽样规则
6.3.1组批bZxz.net
单组分产品以间一等级、同一类型的3000支产品为-批，不足3000支也作一批。双组分产品以同一等级、间一类型的200桶产品为一批，不足200桶也作-批。
6.3.2抽样
按照GB2828表7正常检查二次抽样方案抽样，检查水平为S-IⅡ，合格质量水平（AQL）为10。抽样数量见表2。
单组分产品
≤1200支
第一次抽样数第二次抽样数
1201～3000支
双组分产品
200桶
双组分产品抽样方法按照GB3186的规定执行。每组试样数量为：出厂检验不少于1.0kg，型式检验不少于1.5kg。
6.4判定规则
6.4.1外观质量不符合4.1条规定的产品为不合格品。
6.4.2密度、恢复率试验每组试件的平均值符合规定，则判该项合格。
挤出性、适用期试验每个试样均符合规定，则判该项合格。
表于时间、下垂度、流平性、低温柔性、定伸性能、拉伸-压缩循环性能试验，每个试件均符合规定，则判该项合格。
12 -1— 4
6.4.3在出厂检验和型式检验中，产品有2项或2项以上指标不符合规定时，则该批产品为不合格；产品有1项指标不符合规定时，在同批产品中二次抽样进行单项复验，如该项仍不合格，则该批产品为不合格。7标志、包装、运输、存
7.1标志
产品包装上应有印刷或粘贴牢固的标志，其内容包括：
a.生产广名：
b．产品名称；
c.商标；
d。产品标记和质量等级标记；
e，生产日期或批号；
f.容量或净重；
g.组分标记（仅适于双分产品）。7.2包装
7.2.1单组分产品采用管装，并配有相应的挤出枪嘴。每20～50支管集装在包装箱中。双组分产品应配套分装。
7.2.2、包装箱上应有防雨、防潮、不倒置标志，产品出厂时应附有产品合格证和产品说明书。7.3运输
7.3.1硅酮建筑密封膏为无毒、不易燃、无腐蚀性产品，可按非危险品运。
7.3.2运输中应防止日晒雨淋，防止撞击、挤压包装。7.4贮存
7.4.1硅酮密封膏应贮存在干燥、通风、阴凉的仓库内。
7.4.2硅酮密封膏在规定的包装容器内于26℃以下温度贮存时，自生产之日起存期不少于6个月。附加说明：
本标准由国家建筑材料工业局提出。本标准由河南建筑材料研究设计院、化工部成都有机硅应用研究中心、广州国营白云粘胶厂负责起草。
本标准主要起草人邓超、李谷云、夏志伟、丁苏华、贾立成。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
