【国家标准(GB)】 合成纤维长丝及变形丝线密度试验方法

中华人民共和国国家标准
合成纤维长丝及变形丝线密度试验方法Testing method for linear density ofsynthetic filament yarns and textured yarnsGB/T 74343-93
本标准参照采用国际标准ISO20601972《纺织品-—-卷装的纱线—-—线密度的测定-—绞纱法》，并增加了单根法测定方法的内容。1主题内容与适用范围下载标准就来标准下载网
本标准规定了合成纤维长丝及变形丝线密度的测定方法。本标准适用于测定合成纤维单丝、复丝、合股复丝的牵伸丝、预取向丝和变形丝。本标准也适用于织物中抽出来的合成纤维长丝与变形丝。本标准不适用于张力自0.05cN/dtex增加到0.10cN/dtex时伸长率大于0.5%的合成纤维长丝及变形丝。
2引用标准
GB3291·纺织名词术语（纺织材料、纺织产品通用部分）GB6502合成纤维长丝及变形丝取样方法GB6503合成纤维长丝及变形丝回潮率试验方法GB 6504
GB6529
GB 8170
3原理
合成纤维长丝及变形丝含油率试验方法纺织品的调湿和试验用标准大气数值修约规则
在规定的条件下，测定试样的长度和质量，由此计算得到线密度的平均值，用dtex表示。4仪器和工具
4.1测长机：带有可调张力装置和往复均勾导丝装置，最好再带有可调速装置以保证张力波动在许可范围。丝框周长为1.000±0.002m。4.2张力仪：范围0～100cN。
4.3立式量尺：上端装有夹持器，长度为1m，分度值为1mm。4.4通风烘箱：工作温度50~150℃。4.5天平：具有适宜的称量范围。绞丝法，最小分度值为0.001g；单根法，最小分度值为0.0001g。4.6辅助工具：试样盛盘、秒表、剪刀、张力夹、黑绒板等。5试验条件
5.1试样及制备
国家技术监督局1993-04-20批准1993-12-01实施
5.1.1取样
GB/T 14343—93
批量样品、试验室样品抽取及试验次数的确定按GB6502规定执行。5.1.2试样长度
5.1.2.1绞丝法
适用于各种可支撑的卷装丝（筒装高弹丝除外）。线密度小于125dtex的试样用200m；线密度大于或等于125dtex、小于400dtex的试样用100m。5.1.2.2单根法
适用于各种无支撑的卷装丝、筒装高弹丝及从织物中抽出的长丝。试样长度1.000±0.001m。
5.1.3试验次数
试验室样品取15个，每个试验2次共30次。5.2调湿和试验用标准大气
5.2.1标准大气及平衡时间
预调湿、调湿和试验用标准大气按GB6529规定执行。预调湿：温度小于50℃，相对凝度10%~25%，时间大于4h。调湿：温度20士2℃，相对湿度62%～68%，时间大于24h。试验：温度20±2℃，相对湿度62%～~68%。5.2.2试验室样品的回潮率大于公定回潮率时需按5.2.1规定进行预调湿和调湿。5.3预加张力
长丝：0.05±0.01cN/dtex；
变形丝：0.10±0.02cN/dtex。
6试验步骤
6.1绞丝法
6.1.1调湿后，将卷装丝插入插丝架上引出丝头，拉去前数米的试样，经张力装置导入测长机夹片上。6.1.2开启测长机，在规定的预加张力下摇取规定的长度，待测长机停止转动后，把测长机上的试样，在头尾相对处剪断，取下成绞，依次放在试样盛盘内。6.1.3称量：将试样盛盘内的试样逐一在天平上称重，并记录。6.2单根法
6.2.1调湿后，从试验室样品上，拉去前数米的试样，然后取单根长度合适的松弛态试样。6.2.2将试样一端夹入量尺上端夹持器中，另一端加规定的预加张力，手托张力夹，使试样沿其轴线缓缓伸直，并使试样与量尺呈铅直位置，待30s后，准确剪取规定长度的试样，依次放在黑绒板上。6.2.3称量：将黑绒板上的试样，在天平上逐一称重，并记录。6.3若试验结果需修正到公定回潮率条件下，则按GB6503测其平衡回潮率。6.4若试验结果需扣除含油率，则按GB6504测其含油率。7结果计算
7.1线密度
X 10000
·（1）
式中：T
实测线密度，dtex；
GB/T 14343-93
T2 = T(1— )
× (11)
试验用标准大气下不扣除含油率的线密度，dtex；试验用标准大气下扣除含油率的线密度，dtex；修正到公定回潮率下不扣除含油率的线密度，dtex；Ta-
修正到公定回潮率下扣除含油率的线密度，dtex各次试验值，g，
试验总次数；
单个试样测试长度，m；
试样公定回潮率，%；
试样平衡回潮率，%；
1——试样含油率,%。
7.2线密度偏差率
D(%) =
式中：A-—线密度测定值，dtex；—线密度名义值，dtex。
7.3变异系数
一标准差；
式中：S
,各次试验值；
各次试验的算术平均值；
-试验总次数。
（3）
（4）
（6）
（8）
7.4各项指标的有效数值按GB8170进行修约。线密度及CV值计算到四位有效数值，修约到三位有效数值，线密度偏差率计算到三位有效数值，修约到二位有效数值。147
GB/T14343--93
附录A
预加张力的求取方法
(补充件）
A1对某些试样，若正文预加张力不适用时，可按下列方法求取或根据有关方面决定。A2在CRE单纱强伸仪上作拉伸试验得出负荷-伸长曲线图。如图A1所示，在负荷-伸长曲线上原点附近取负荷变化随伸长变化最大点A，作切线与伸长轴相交于E，由E作垂线与负荷-伸长曲线相交于F。FE所表示的负荷值就是所求取的预加张力。NO·
附录B
佛长,mm
试样快速调湿的建议方法
（参考件）
B1本附录只适用于在工厂内部作为质量控制之用，关于产品定等的常规试验，需经有关双方间意后方可采用。
B2标准大气条件可以采用温度为20土2C，相对湿度为62%～68%。B3快速调湿，对绞状或单根状的试样，可以用表B1列举的调湿时间进行调湿。表B1
在温度20℃、相对湿度65%条件下的回潮率%
2及以下
2以上～7
调湿时间

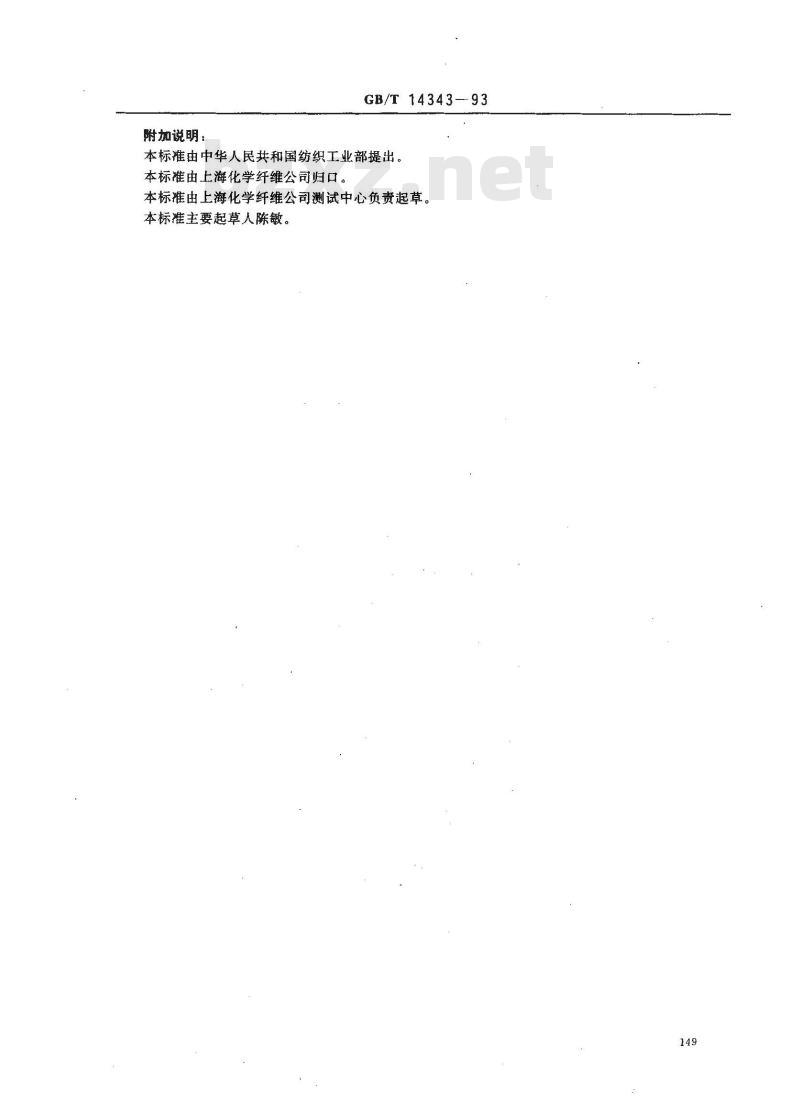

附加说明：
GB/T14343--93
本标准由中华人民共和国纺织工业部提出。本标准由上海化学纤维公司归口。本标准由上海化学纤维公司测试中心负责起草。本标准主要起草人陈敏。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
