【国家标准(GB)】 电话参考当量测量方法

中华人民共和国
国家标准
电话参考当量测量方法
GB 2357-80
本标准规定对电话传输系统（或其中部分系统）测量参考当量所应遵循的方法。1测量要求　
设备系统应在0dB参考当量的条件下，进行电话系统参考当量测量。1.1定期测量校核设备系统的灵敏度频率特性，保持发送、接收参考当量0dB。1.2进行较大系列参考当量测量，在测量开始与结束时，应校核设备系统发送、接收参考当量的odB.
1.3每天在开始测量参考当量与结束测量时，应对标准系统进行监测，以保证工作状态正常。2.测量规定

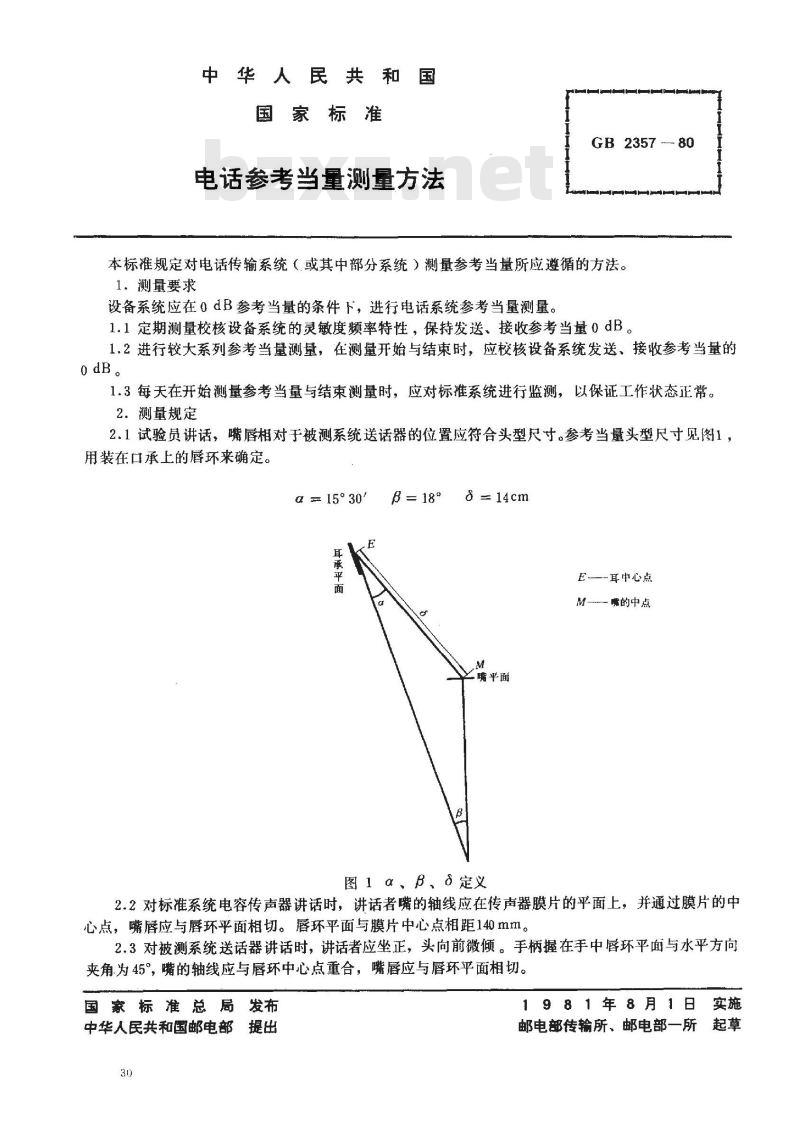

2.1试验员讲话，嘴唇相对于被测系统送话器的位置应符合头型尺寸。参考当量头型尺寸见图1，用装在口承上的唇环来确定。
α=15°30
B = 18°
8=14cm
E—耳中心点
嘴平面
图1α、β、定义
一嘴的中点
2.2对标准系统电容传声器讲话时，讲话者嘴的轴线应在传声器膜片的平面上，并通过膜片的中心点，嘴唇应与唇环平面相切。唇环平面与膜片中心点相距140mm。2.3对被测系统送话器讲话时，讲话者应坐正，头向前微倾。手柄握在手中唇环平面与水平方向夹角为45°，嘴的轴线应与唇环中心点重合，嘴唇应与唇环平面相切。国家标准总局发布
中华人民共和国邮电部提出
1981年8月1日实施
邮电部传输所、邮电部一所起草GB 2357- 80
2.4讲话音量应保持基本不变，对标准系统电容传声器念测试语句时，设备音量表指示0VU士1VL。实际音量为一9.4VU±1VU，对应的讲话功率即“话音测量用标准讲话功率”。对应的音量为“话音测量用标准讲话音量”。对被测系统念测试语句时保持相同音量。2.5测量用语句，“我去无锡市他到黑龙江”，2.6测试队伍至少3人，一般4至6人，兼有男女试验员。3．测试准备
3.1测量前设备系统应预热十分钟。并按1.3节进行。3.2测发送时被测话机手柄中受话器不接，将线对引出外接-特性相同的受话器。面朝下合在桌1，并将唇环装在口承上。
4．测量方法

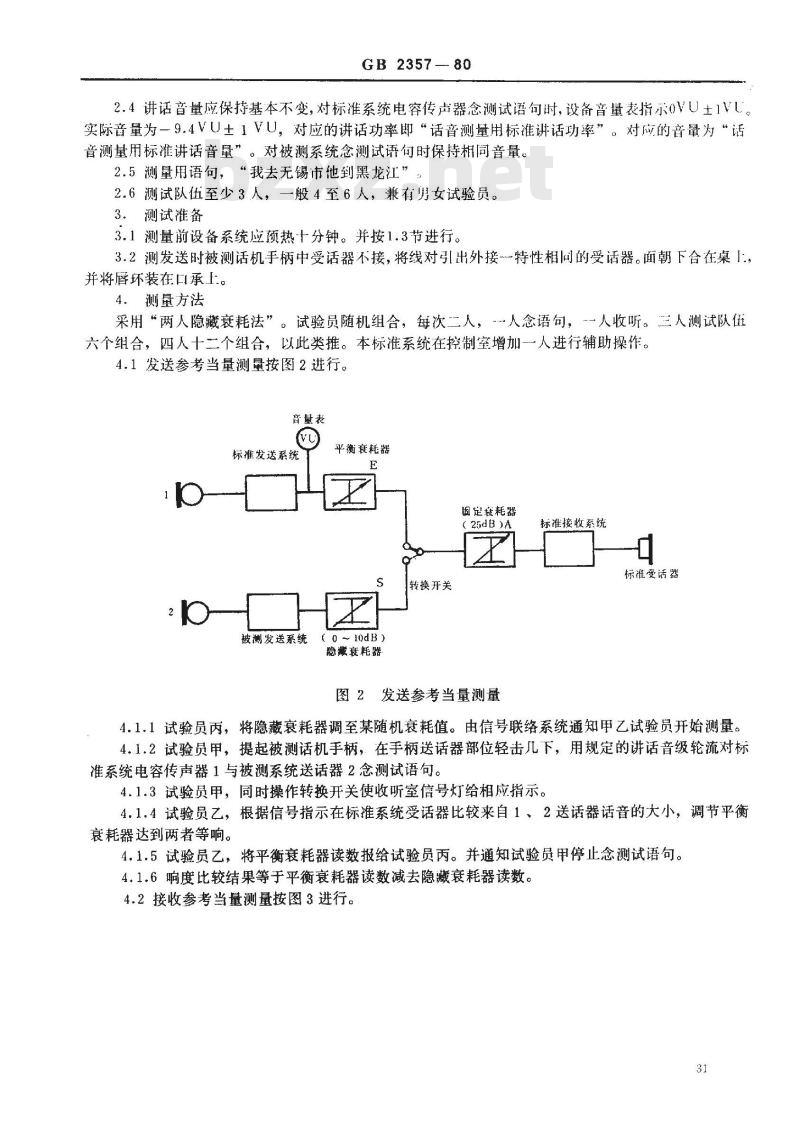

采用“两人隐藏衰耗法”。试验员随机组合，每次二人，…人念语句，-一人收听。三人测试队任六个组合，四人十二个组合，以此类推。本标准系统在控制室增加一人进行辅助操作。4.1发送参考当量测量按图2进行。首量表
标准发送系统
被测发送系统
平衡衰耗器
固定衰耗器
（25dB)A
(10dB)
隐藏衰耗器bzxz.net
转换开关
图2发送参考当量测量
标准接收系统
标准受话器
4.1.1试验员丙，将隐藏衰耗器调至某随机衰耗值。由信号联络系统通知甲乙试验员开始测量。4.1.2试验员甲，提起被测话机手柄，在手柄送话器部位轻击几下，用规定的讲话音级轮流对标准系统电容传声器1与被测系统送话器2念测试语句。4.1.3试验员甲，同时操作转换开关使收听室信号灯给相应指示。4.1.4试验员乙，根据信号指示在标准系统受话器比较来自1、2送话器话音的大小，调节平衡衰耗器达到两者等响。
4.1.5试验员乙，将平衡衰耗器读数报给试验员丙。并通知试验员甲停止念测试语句。4.1.6响度比较结果等于平衡衰耗器读数减去隐藏衰耗器读数。4.2接收参考当量测量按图3进行。31
标准发送系统
膏量表
GB 2357—80
平衡衰耗器
固定衰耗器
25dB）A
转换开关
0 ～10d3)
隐藏衰耗器

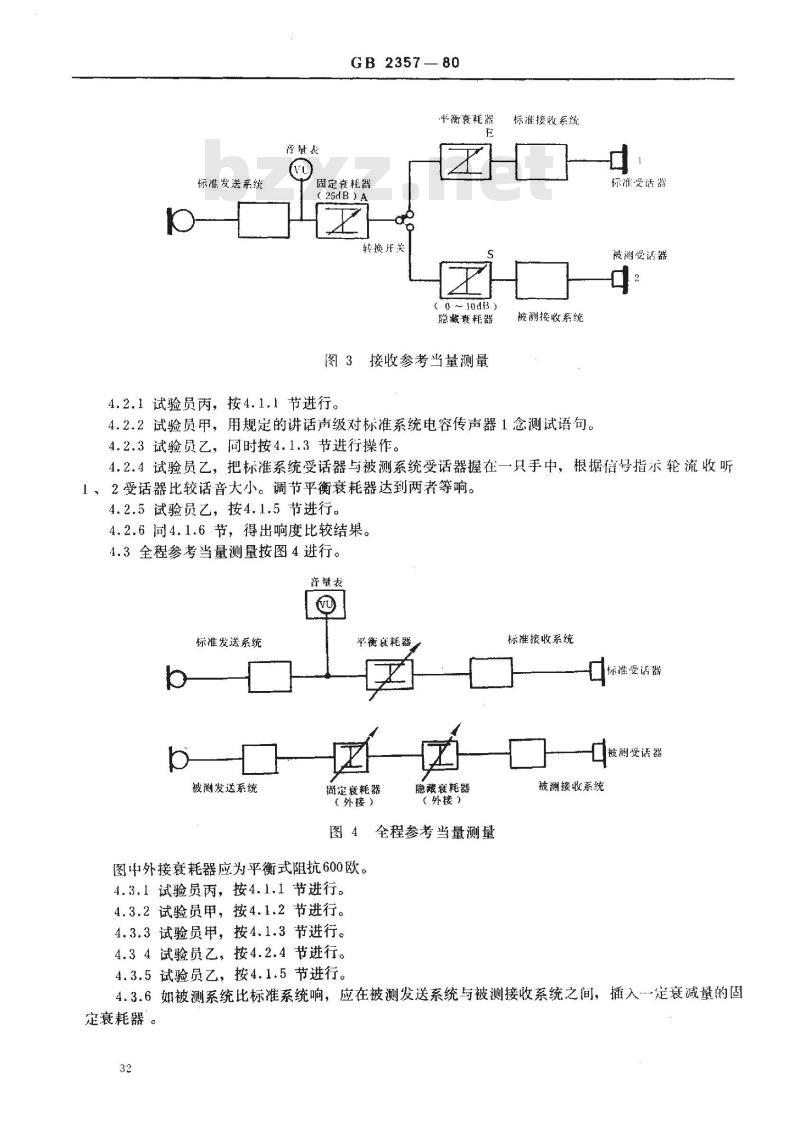

图3接收参考当量测量
4.2.1试验员丙，按4.1.1节进行。标准接收系统
被测接收系统
4.2.2试验员甲，用规定的讲话声级对标准系统电容传声器1念测试语句。4.2.3试验员乙，同时按4.1.3节进行操作。标准受话器
被测受话器
4.2.4试验员乙，把标准系统受话器与被测系统受话器握在一只手中，根据信号指示轮流收听1、2受话器比较话音大小。调节平衡衰耗器达到两者等响。4.2.5试验员乙，按4.1.5节进行。4.2.6同4.1.6节，得出响度比较结果。4.3全程参考当量测量按图4进行。音量表
标准发送系统
被测发送系统
平衡度耗器
固定衰耗器
（外接）
隐曦衰耗器
（外接）
全程参考当量测量
图中外接衰耗器应为平衡式阻抗600欧。4.3.1试验员丙，按4.1.1节进行。4.3.2试验员甲，按4.1.2节进行。4.3.3试验员甲，按4.1.3节进行。4.34试验员乙，按4.2.4节进行。4.3.5试验员乙，按4.1.5节进行。标准接收系统
佳受话器
受话器
被测接收系统
4.3.6如被测系统比标准系统响，应在被测发送系统与被测接收系统之间，插入定衰减量的固定衰耗器。
GB 2357-— 80
4.3.7响度比较结果等于平衡衰耗器读数减去隐藏衰耗器读数，再减去固定衰耗器读数（如插入固定衰耗器）。

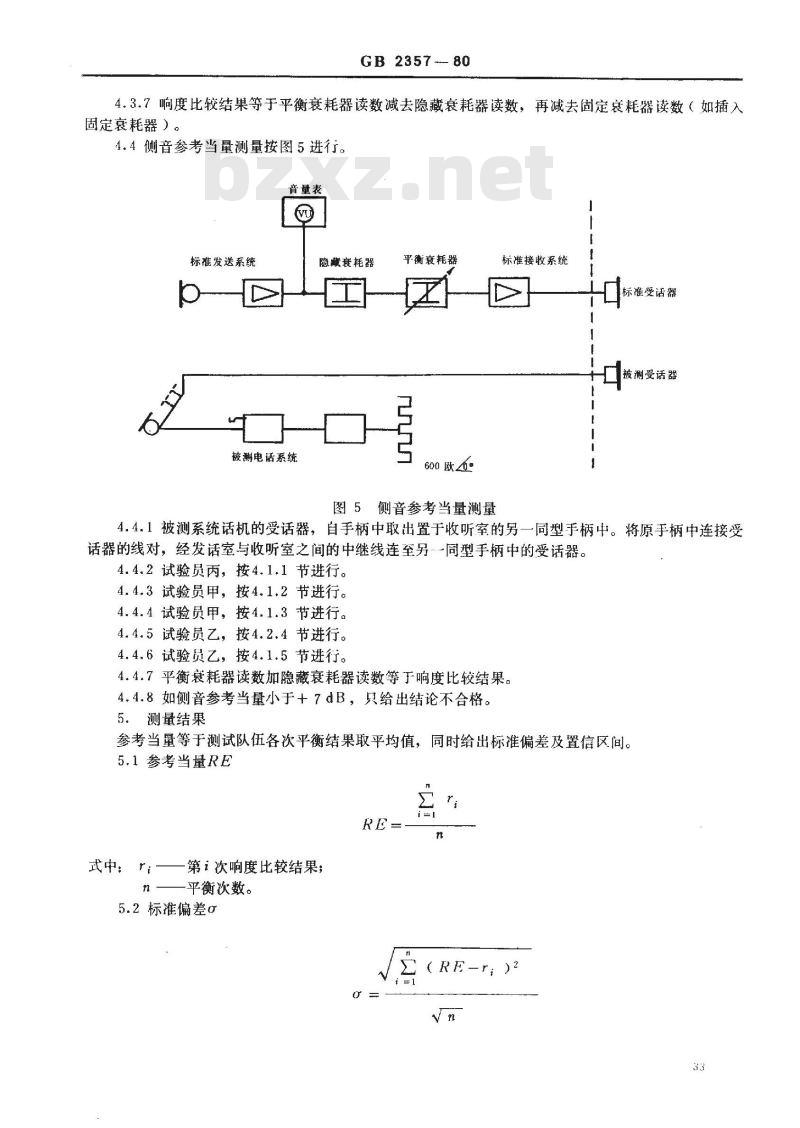

4.4侧音参考当量测量按图5进行。音量表
标准发送系统
隐巅衰耗器
平衡衰耗器
被测电话系统
600欧2
图5侧音参考当量测量
标准接收系统
标准受话器
被测受话器
4.4.1被测系统话机的受话器，自手柄中取出置于收听室的另一同型手柄中。将原手柄中连接受话器的线对，经发话室与收听室之间的中继线连至另…同型手柄中的受话器。4.4.2试验员丙，按4.1.1节进行。4.4.3试验员甲，按4.1.2节进行。4.4.4试验员甲，按4.1.3节进行。4.4.5试验员乙，按4.2.4节进行。4.4.6试验员乙，按4.1.5节进行。4.4.7平衡衰耗器读数加隐藏衰耗器读数等了响度比较结果。4.4.8如侧音参考当量小于+7dB，只给出结论不合格。5.测量结果
参考当量等于测试队伍各次平衡结果取平均值，同时给出标准偏差及置信区间。5.1参考当量RE
武中：r：
一第i次响度比较结果；
平衡次数。
5.2标准偏差g
(RF-r；)2

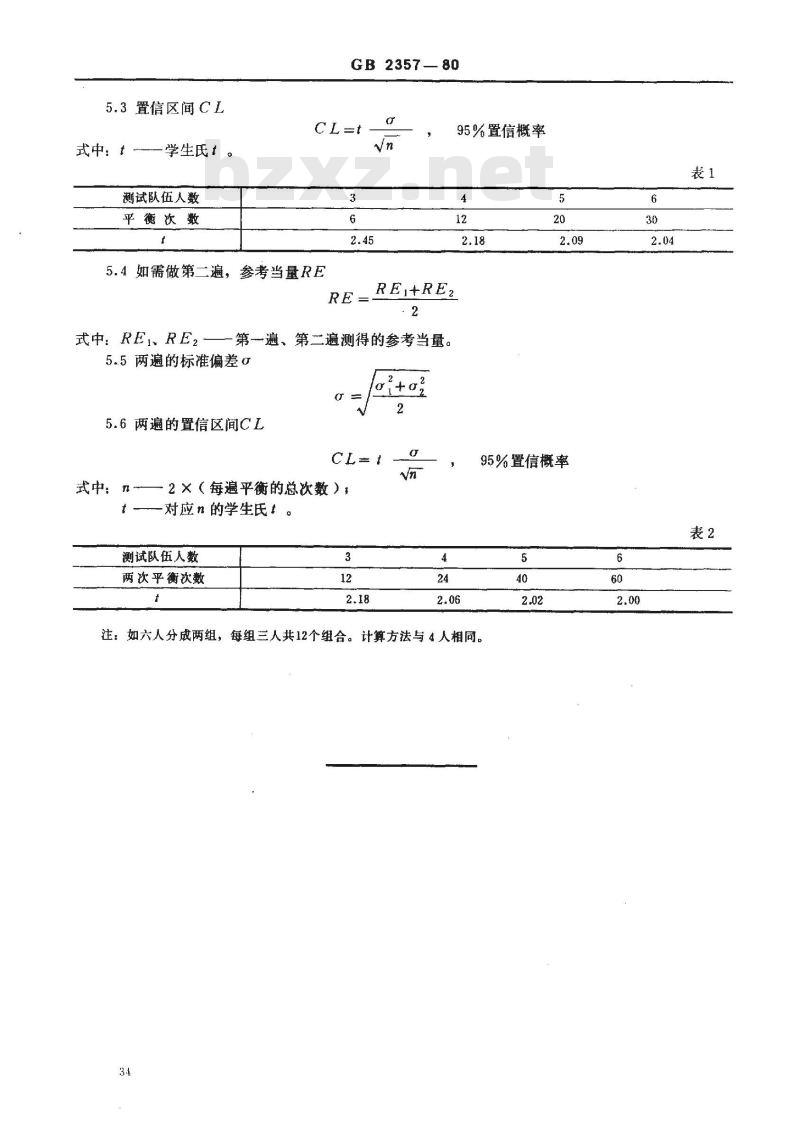

5.3置信区间CL
式中：t
学生氏t。
测试队伍人数
平衡次数
GB 2357—80
5.4如需做第二遍，参考当量RE
95%置信概率
REi+RE2
式中：RE1、RE2——第一遍、第二遍测得的参考当量。5.5两遍的标准偏差g
5.6两遍的置信区间CL
式中：n2×（每遍平衡的总次数）t —对应n 的学生氏t 。
测试队伍人数
两次平衡次数
95%置信概率
注：如六人分成两组，每组三人共12个组合。计算方法与4人相同。34
