【国家标准(GB)】 锌白铜板

中华人民共和国国家标准
主题内容与适用范围
Copper-nickel-zinc alloy sheetGB 2053.89
代替GB205---80
本标准规定了锌自铜板的产品分类、技术要求、试验方法、检验规则和包装等。本标准适用于仪器、仪表作弹性元件和其他工业制品用的锌白铜板。引用标准
GB 228
金属拉伸试验方法
加工白铜化学成分和产品形状
GB 5234
GB 6397
GB 8550
GB8888
3产品分类
金属拉伸试验试样
白铜化学分析方法
重有色金属加工产品包装、标志、运输和贮存3.1牌号、状态、规格
产品的牌号、状态和规格应符合表1的规定表1
BZn15-20
软（M）、半硬（Y2）
硬（Y）、特硬（T）
3.2外形尺寸及允许偏差
0.5~10. 0
3.2.1板材的外形尺寸及允许偏差应符合表2的规定。中国有色金属工业总公司1989-02-23批准311
100600
800～1500
1990-03-01实施
20. 5~0. 7
1. 0～1. 5
21. 5~2. 0
>2. 0~3. 0
23. 0~-4. 0
4. 0~~5. 0
5. 0~6. 0
≥6.0~8.0
>8.0～10. 0
100300
普通级此内容来自标准下载网
GB 2053-89
300～600
厚度允许偏差
较高级
普通级
注：（i）精度等级须在合同中注明，否则按普通级供货。②需方只要求正偏差或负偏差时，其值为表中数值的2倍。较高级
100~~300
300-600
宽度允许偏差
≥: 5. 0
板材长度分为定尺、倍尺和不定尺三种。定尺和倍尺长度的允许偏差为十15mm。对不定尺长3.2.2
度，每批允许交付重量不大于15%、长度不小于宽度的短尺板材。3.2.3板材应平直，允许有轻微的波浪，厚度大于1.0mm的板材，其长度方向的不平度每米不超过20mm。厚度不人于1.0mm的板材，其长度方向的不平度每米不超过30mm。3.2.4板材的边部和端部应切直，无毛刺、裂边和卷边。允许有轻微的毛刺；切斜不应便板材宽度和长度超出其允许偏差。
3.3标记示例
用Bzn15-20制造的硬状态、较高级、厚度为5.5mm、宽度为400mm的板材，标记为：板BZn15-20Y较高5.5X400GB2053-—894技术要求
4.1化学成分
化学成分应符合GB5234的规定。4.2力学性能
板材的拉仲试验结果应符合表3的规定。表3
BZn15-20
抗拉强度αb，N/mm
伸长率%
不小于（范围值除外）
441~568
539~686

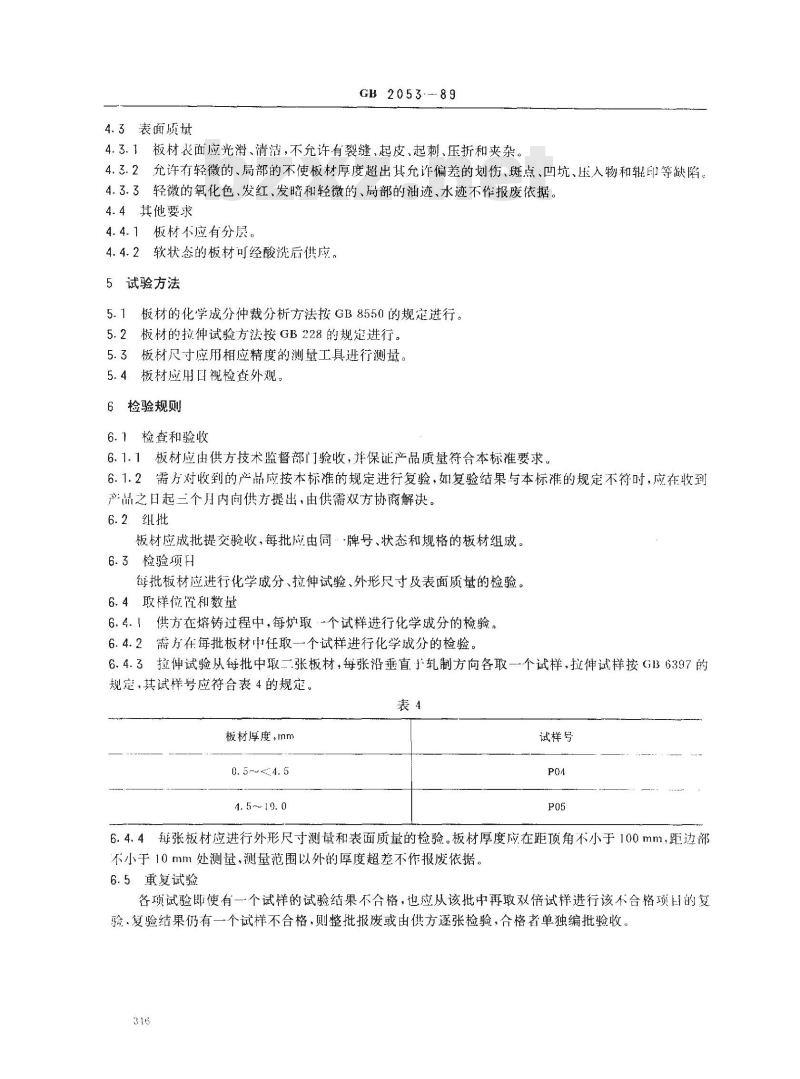

4.3表面质量
GB2053·-89
4.3.1板材表面应光滑、清洁，不允许有裂缝、起皮、起刺、压折和夹杂。4.3.2允许有轻微的、局部的不使板材厚度超出其允许偏差的划伤、斑点、凹坑、压入物和辑印等缺陷。4.3.3轻微的氧化色、发红、发暗和轻微的、局部的油迹、水迹不作报废依据。4.4其他要求
4.4.1板材不应有分层
4.4.2软状态的板材可经酸洗后供应。5试验方法
板材的化学成分仲裁分析方法按GB8550的规定进行。5.2
板材的拉伸试验方法按GB228的规定进行。5.3板材尺寸应用相应精度的测量工具进行测量。板材应用国视检查外观。
6检验规则
6.1检查和验收
6.1.1板材应由供方技术监督部门验收，并保证产品质量符合本标准要求，6.1.2需方对收到的产品应按本标准的规定进行复验，如复验结果与本标准的规定不符时，应在收到产品之日起三个月内向供方提出，由供需双方协商解决。6.2纽批
板材应成批提交验收，每批应由同·牌号、状态和规格的板材组成。6.3检验项
每批板材应进行化学成分、拉伸试验、外形尺寸及表面质量的检验。6.4取样位置和数量
6.4.！供方在熔铸过程中，每炉取·-个试样进行化学成分的检验。6.4.2需方在每批板材中任取一个试样进行化学成分的检验。6.4.3拉伸试验从每批中取一张板材，每张沿垂直于轧制方向各取一个试样，拉伸试样按GB6397的规定，其试样号应符合表4的规定。表4
板材厚度，mm
0. 5~4. 5
4. 5~10. 0
试样号
6.4.4每张板材应进行外形尺寸测量和表面质量的检验。板材厚度应在距顶角不小于100mm，距边部不小于10mm处测量，测量范围以外的厚度超差不作报废依据。6.5重复试验
各项试验即使有一个试样的试验结果不合格，也应从该批中再取双倍试样进行该不合格项日的复验.复验结果仍有一个试样不合格，则整批报废或由供方逐张检验，合格者单独编批验收316
包装、标志、运输和贮存
GB2053
包装、标志、运输和贮存按GB8888的规定进行。附加说明：
本标准由中国有色金属工业总公司标准计量研究所提出。本标淮山上海铜带广负凌起草
本标准主要起学人唐睾秀、郁汉中、张妙发。317
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
