【国家标准(GB)】 铝白铜板

中华人民共和国国家标准
Copper -nickel-aluminium alloy sheet主题内容与适用范围
GB 2051 - 89
代替 GB205180
本标准规定了铝白铜板的产品分类、技术要求、试验方法、检验规则和包装等。本标准适用于制造各种高强度零件和重要用途的弹簧用的铝白铜板。2引用标准
GB228金属拉伸试验方法
GB5234加工白铜化学成分和产品形状GB6397金属拉伸试验试样bzxZ.net
GB8888重有色金属加工产品的包装、标志、运输和贮存3产品分类
3.1牌号、状态、规格
产品的牌号、状态和规格应符合表1的规定。表1
BAI 6-1. 5
BAI 13-3
硬(Y)
热处理（CS）
注：经双方协议，可供应其他状态的板材。3.2外形尺寸及允许偏差
3.2.1板材的外形尺寸及其允许偏差应符合表2的规定。中国有色金属工业总公司1989-02-23批准宽度
100~600
800~~1500
199003.01实施

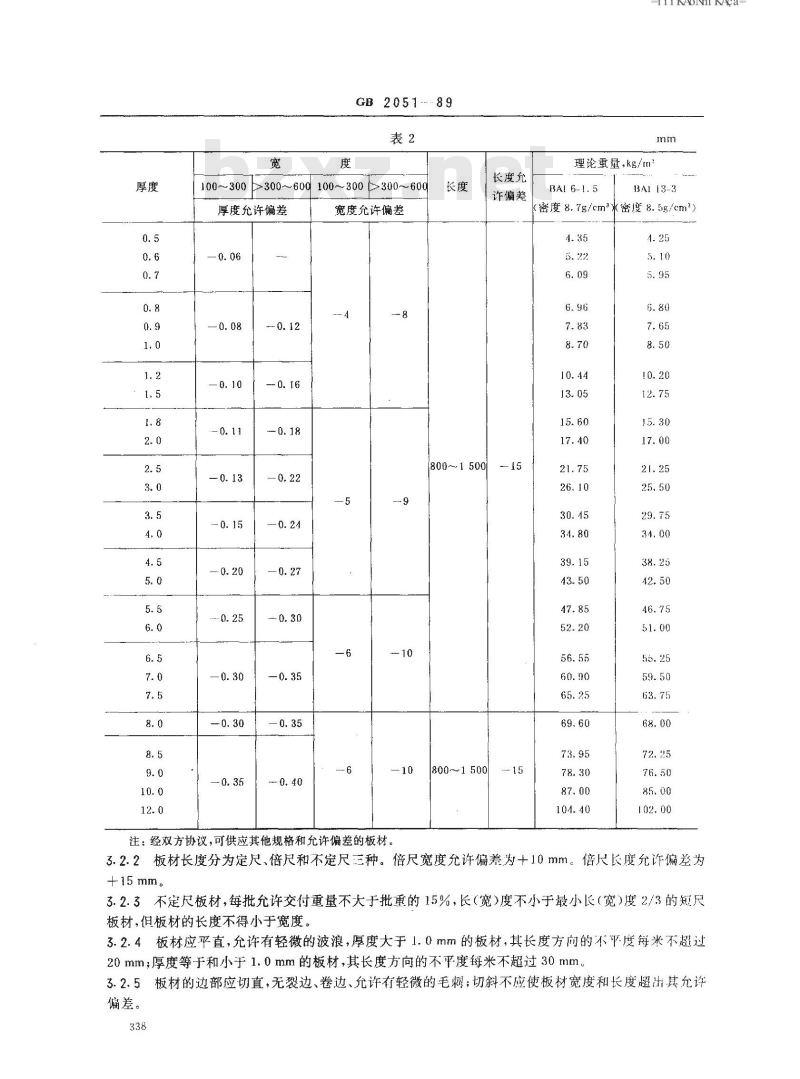

GB 2051.-- 89
100300300~600100-300300~600
厚度允许偏差
宽度允许偏差
注：经双方协议，可供应其他规格和允许偏差的板材。长度
800～1 500
长度充
许偏差
800～1500
iikAoNikAca-
理论重量,kg/m
BA! 6-1. 5
13A1[3-3
k密度8.7g/cma水密度8.5ig/cm）4.35
3.2.2板材长度分为定尺、倍尺和不定尺三种。倍尺宽度允许偏差为+10mm。倍尺长度允许偏差为+15mm.
3.2.3不定尺板材，每批允许交付重量不大于批重的15%，长（宽）度不小于最小长（宽）度2/3的知尺板材，但板材的长度不得小于宽度。3.2.4板材应平直，允许有轻微的波浪，厚度大于1.0mm的板材，其长度方向的不平度每米不超过20mm；厚度等于和小于1.0mm的板材，其长度方向的不平度每米不超过30mm。3.2.5板材的边部应切直，无裂边、卷边、允许有轻微的毛刺；切斜不应使板材宽度和长度超出其允许偏差。
3.3标记示例
GB205189
用BAl6-1.5制造的硬状态、厚度为5.5mm、宽度为400mm的板材，标记为：板BAI6-1.55.5×400GB205189
4技术要求
4.1化学成分
化学成分应符合GB5234的规定。4.2力学性能
板材的拉伸试验结果应符合表3的规定表3
BA1 6-1. 5
BAI13-3
4.3表面质量
抗拉强度%，N/mm
不小于
4.3.1板材表面应光滑、清洁，不允许有裂缝、起皮、气泡、夹杂、起刺和压折。伸长率810.%
4.3.2允许有轻微的、局部的，不使板材厚度超出其允许偏差的划伤、斑点、凹坑、压入物和辑印等缺陷。
4.4其他要求
板材不应有分层。
5试验方法
5.1板材的化学成分仲裁分析方法由供需双方协议。5.2板材的拉伸试验方法按GB228的规定进行。5.3板材尺寸应用相应精度的测量工具进行测量。5.4板材应用月视检查外观。
检验规则
6.1检查和验收
6.1.1板材应由供方技术监督部门验收，并保证产品质量符合本标准要求。6.1.2需方对收到的产品应按本标准的规定进行复验，如复验结果与本标准的规定不符，应在收到产品之日起三个月内向供方提出，出供需双方协商解决。6.2组批
板材应成批提交验收，每批应由同一牌号、状态和规格的板材成。6.3检验项目
每批板材应进行化学成分、拉伸试验、外形尺寸及表面质量的检验。6.4取样位置和数量
6.4.1供方在熔铸过程中，每炉取·个试样进行化学成分的检验。6.4.2需方在每批板材中任取-一个试样进行化学成分的检验。6.4.3拉伸试验从每批取二张板材，您张沿垂直轧制方向取-个试样，拉仲试样应符合GB6397的规定，其试样号应符合表4的规定。831
带材厚度，mm
0. 5~4. 5
4.5~~12.0
GB 2051
试样号
-iiikAoNiKAca-
6.4.4每张板材应进行外形尺寸测量和表面质量的检验。板材厚度应在距顶角不小于100mm，距边部不小于10mm处测量，测量范围以外的厚度超差不作报废依据。6.5重复试验
各项试验即使有一个试样的试验结果不合格，也应从该批中再取双倍试样进行该不合格项目的复验，如复验结果仍有个试样不合格，则整批报废或由供方逐张检验，合格者单独编批验收。包装、标志、运输和贮存
包装、标志、运输和贮存按GB8888的规定进行。附加说明：
本标准由中国有色金属工业总公司标准计量研究所提出。本标准由上海铜带厂负责起草。310
