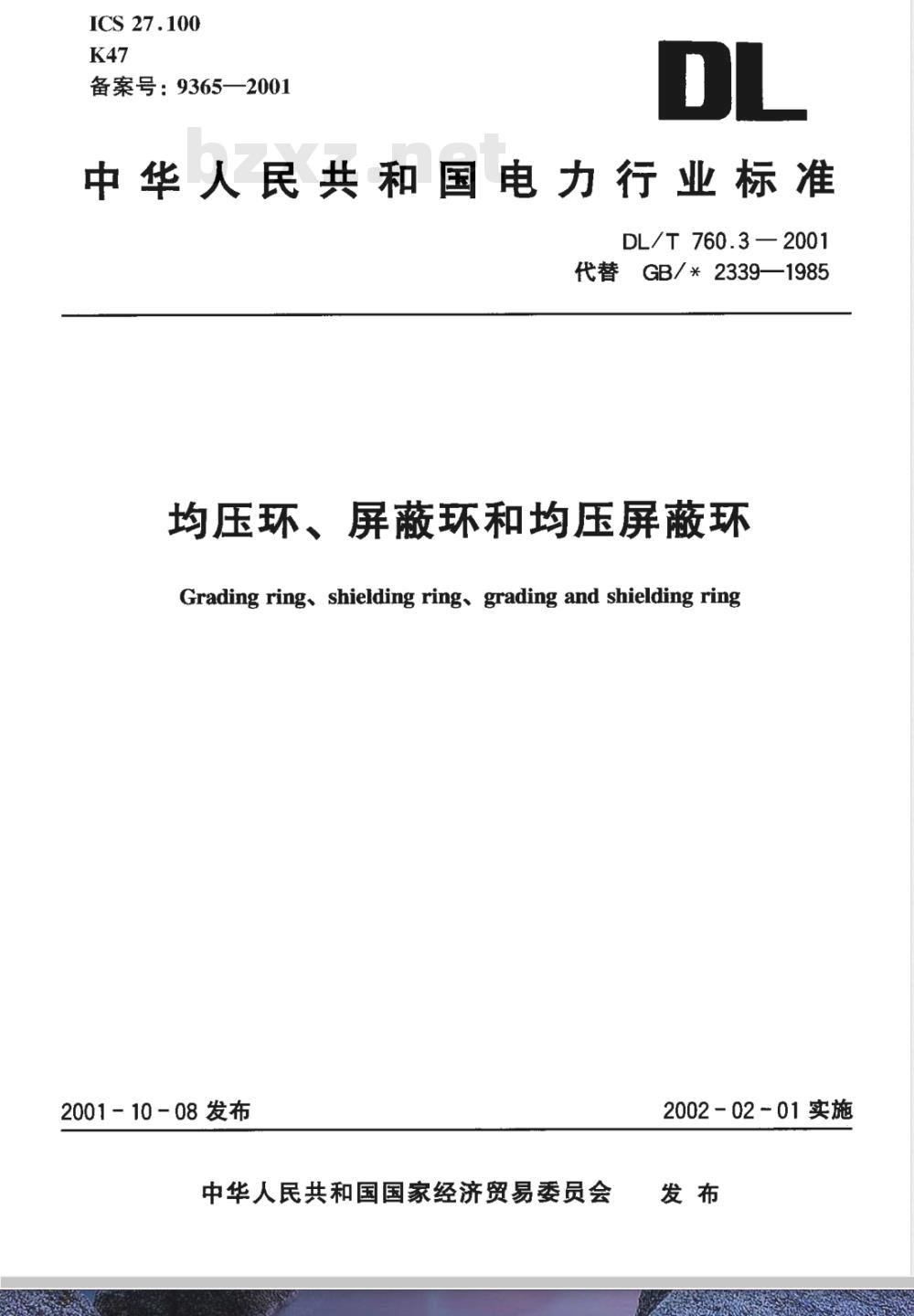

均压环、屏蔽环和均压屏蔽环
Grading ring shielding ring、 grading and shielding ring2001-10-08发布
中华人民共和国国家经济贸易委员会2002-02-01实施
DL/T760.3--2001

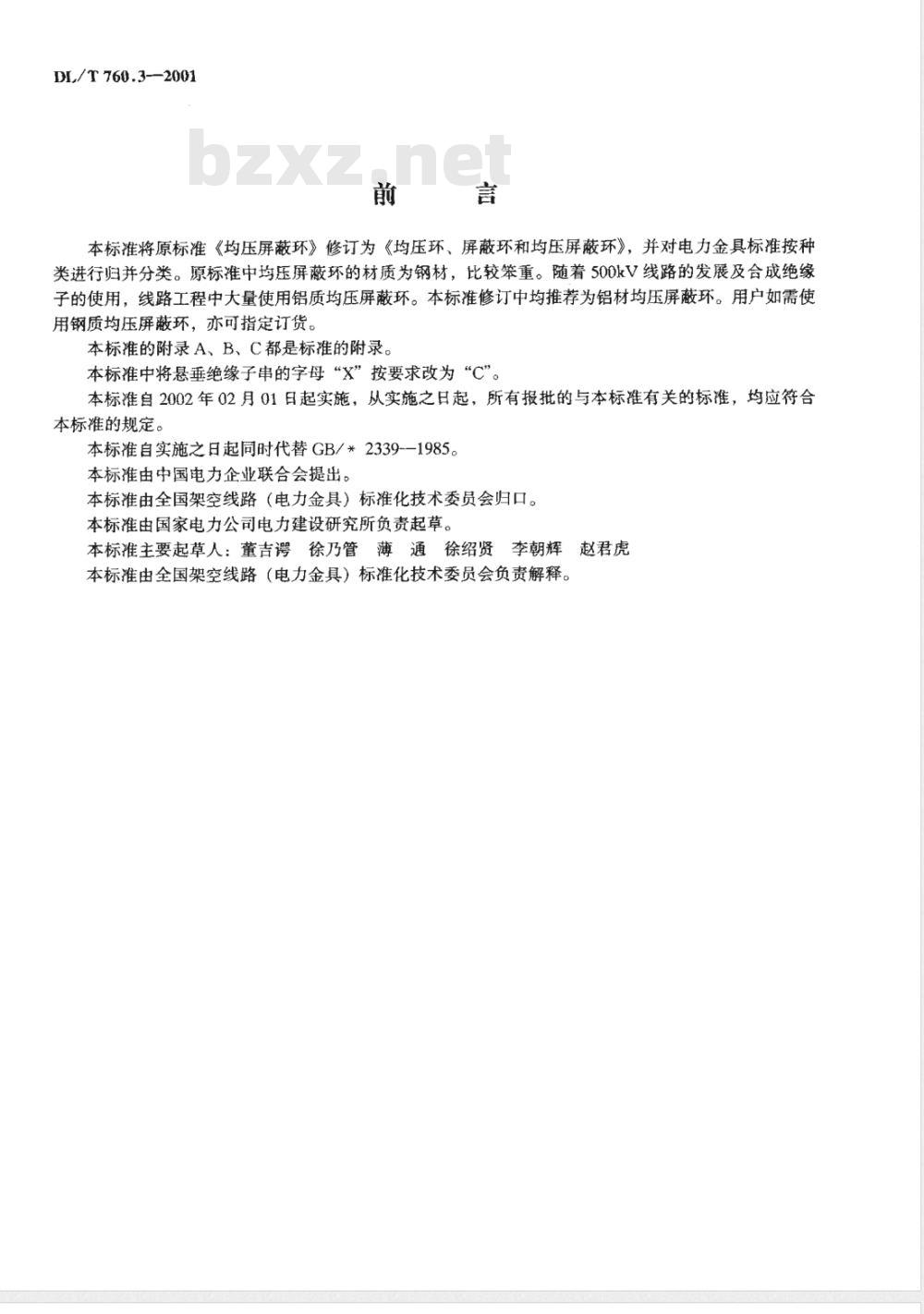

本标准将原标准《均压屏蔽环》修订为《均压环、屏蔽环和均压屏蔽环》，并对电力金具标准按种类进行归并分类。原标准中均压屏蔽环的材质为钢材，比较笨重。随着500kV线路的发展及合成绝缘子的使用，线路工程中大量使用铝质均压屏蔽环。本标准修订中均推荐为铝材均压屏蔽环。用户如需使用钢质均压屏蔽环，亦可指定订货。本标准的附录A、B、C都是标准的附录。本标准中将悬垂绝缘子串的字母“X”按要求改为“C”。本标准自2002年02月01日起实施，从实施之日起，所有报批的与本标准有关的标准，均应符合本标准的规定。
本标准自实施之日起同时代替GB/*2339--1985。本标准由中国电力企业联合会提出。本标准由全国架空线路（电力金具）标准化技术委员会归口。本标准由国家电力公司电力建设研究所负责起草。本标准主要起草人：董吉谔徐乃管薄通徐绍贤李朝辉赵君虎本标准由全国架空线路（电力金具）标准化技术委员会负责解释。DL/T760.3—2001
引用标准
型式及分类
技术要求
试验方法
验收规则、标志与包装

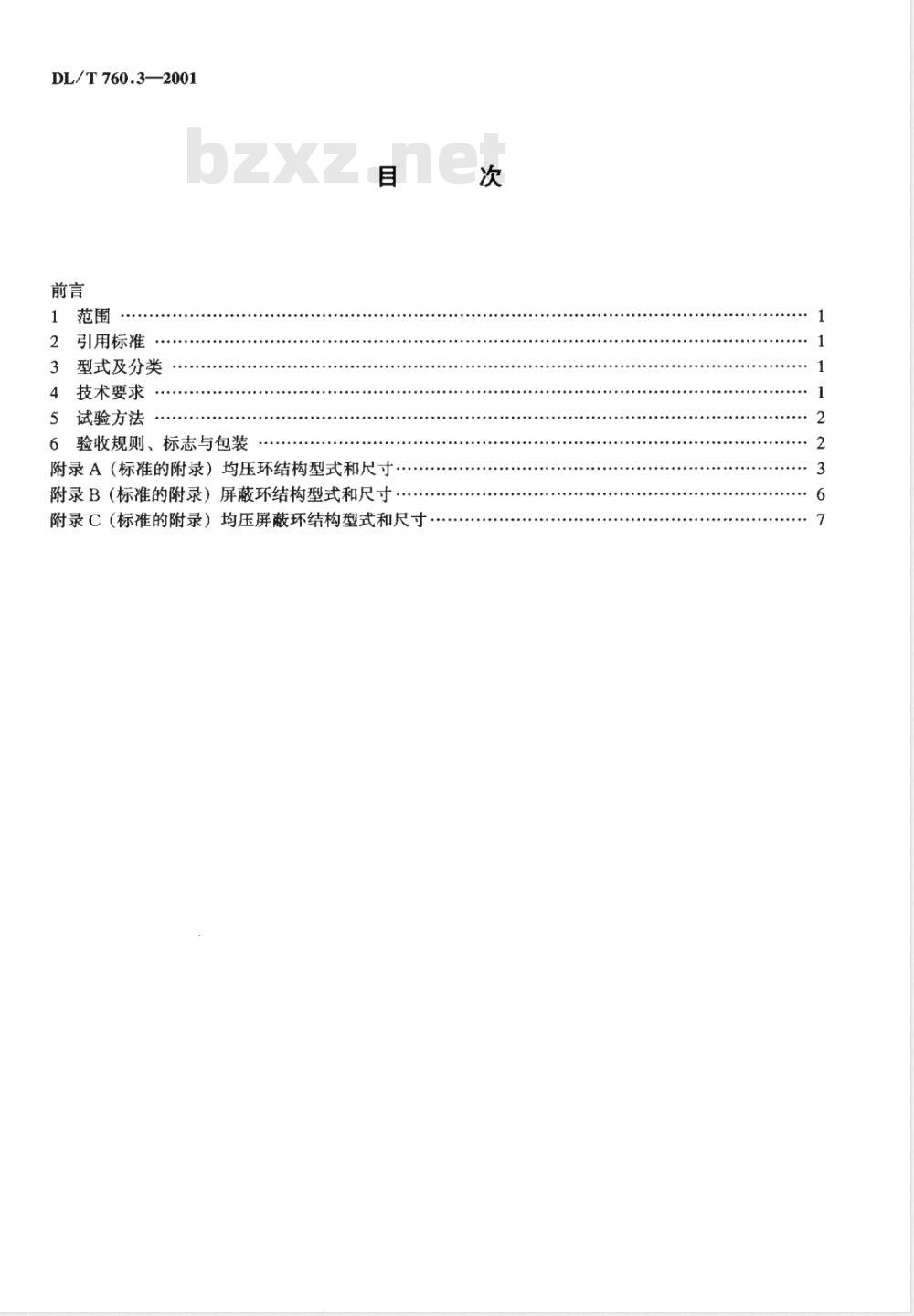

附录A（标准的附录）均压环结构型式和尺寸：附录B（标准的附录）屏蔽环结构型式和尺寸附录C（标准的附录）均压屏蔽环结构型式和尺寸.次
1范围
中华人民共和国电力行业标准
均压环、屏蔽环和均压屏蔽环
Grading ring、 shielding ring- grading and shielding ringDL/T 760.3—2001
代替GB/*2339—1985

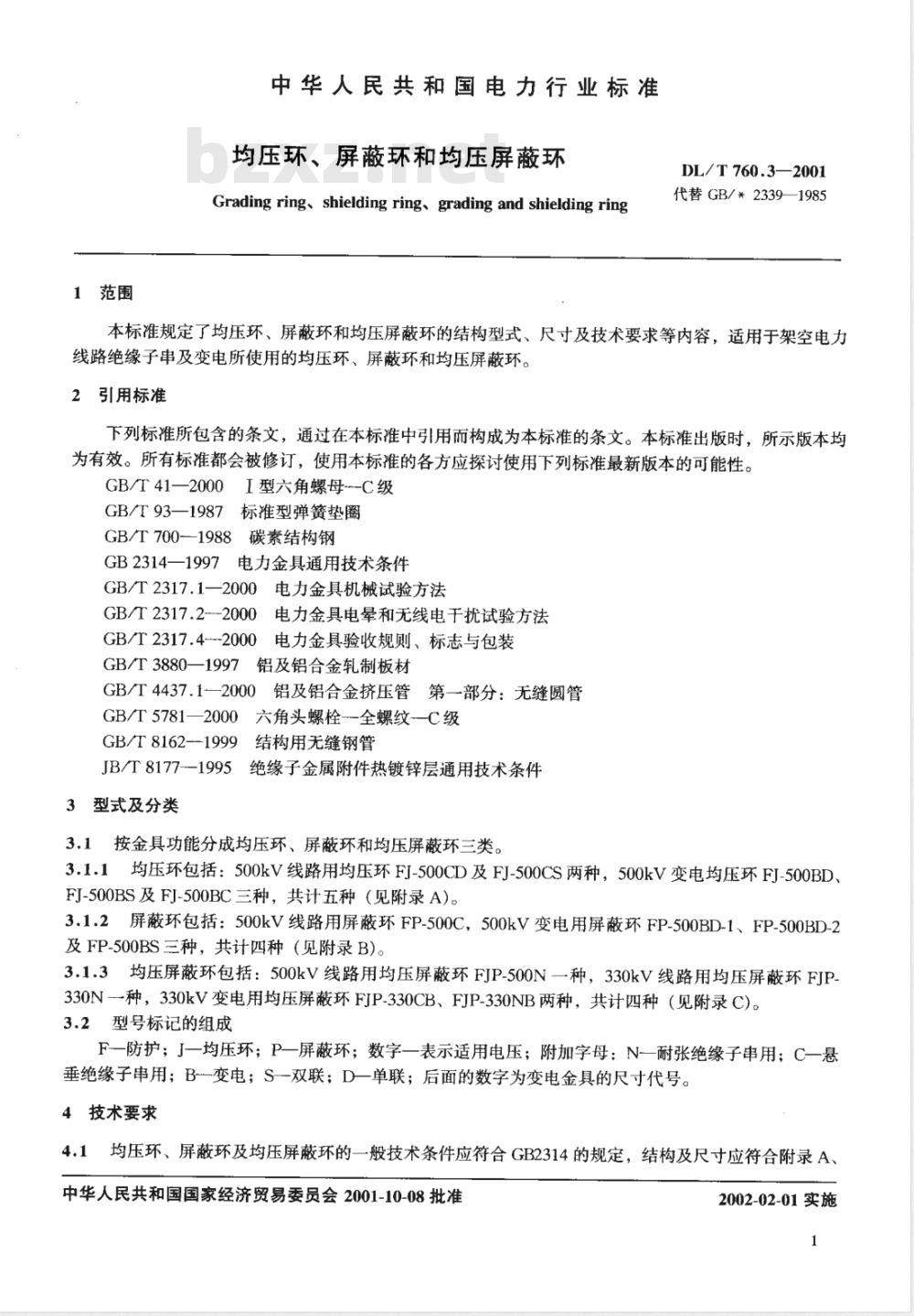

本标准规定了均压环、屏蔽环和均压屏蔽环的结构型式、尺寸及技术要求等内容，适用于架空电力线路绝缘子串及变电所使用的均压环、屏蔽环和均压屏蔽环。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T41—2000I型六角螺母-C级
GB/T93—1987标准型弹簧垫圈
GB/T700-1988碳素结构钢
GB2314—1997电力金具通用技术条件GB/T2317.1—2000电力金具机械试验方法GB/T2317.2-2000电力金具电晕和无线电于扰试验方法GB/T2317.4--2000电力金具验收规则、标志与包装GB/T3880—1997铝及铝合金轧制板材GB/T4437.1—2000铝及铝合金挤压管第部分：无缝圆管GB/T5781—2000六角头螺栓--全螺纹-—C级GB/T8162--1999
结构用无缝钢管
JB/T8177--1995
绝缘子金属附件热镀锌层通用技术条件3型式及分类
按金具功能分成均压环、屏蔽环和均压屏蔽环三类。3.1
3.1.1均压环包括：500kV线路用均压环FJ-500CD及FJ-500CS两种，500kV变电均压环FJ-500BDFJ-500BS及FJ-500BC三种，共计五种（见附录A）。3.1.2屏蔽环包括：500kV线路用屏蔽环FP-500C，500kV变电用屏蔽环FP-500BD-1、FP-500BD-2及FP-500BS三种，共计四种（见附录B)。3.1.3均压屏蔽环包括：500kV线路用均压屏蔽环FJP-500N一种，330kV线路用均压屏蔽环FJP330N-种，330kV变电用均压屏蔽环FJP-330CB、FJP-330NB两种，共计四种（见附录C）。3.2型号标记的组成
F一防护；J一均压环；P一屏蔽环；数字一表示适用电压；附加字母：N一耐张绝缘子串用；C一悬垂绝缘子串用；B-变电；S-双联；D一单联；后面的数字为变电金具的尺寸代号。4技术要求
均压环、屏蔽环及均压屏蔽环的一般技术条件应符合GB2314的规定，结构及尺寸应符合附录A、中华人民共和国国家经济贸易委员会2001-10-08批准2002-02-01实施
B、C的要求。
4.2材质与紧固件
DL/T 760.3—2001

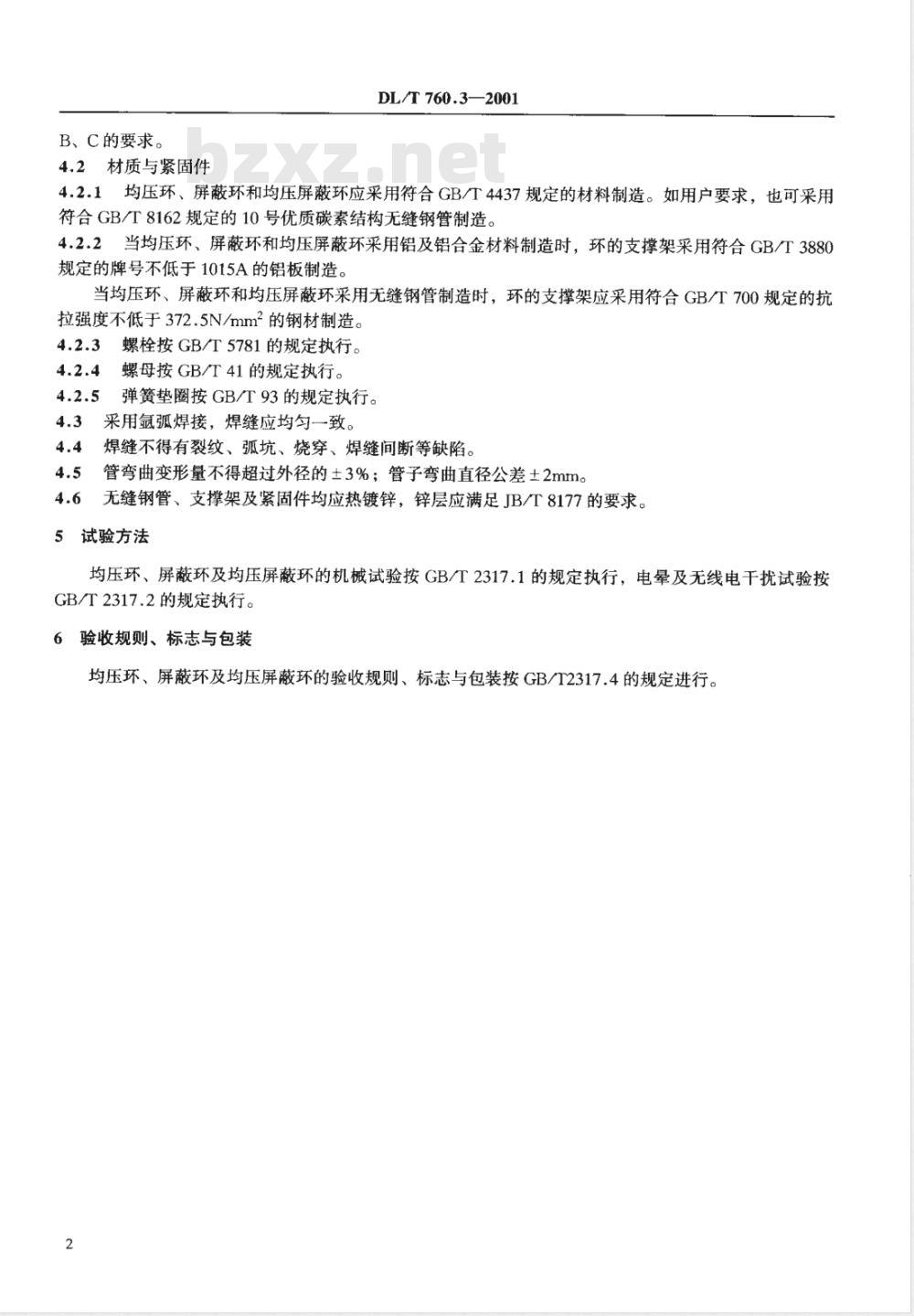

4.2.1均压环、屏蔽环和均压屏蔽环应采用符合GB/T4437规定的材料制造。如用户要求，也可采用符合GB/T8162规定的10号优质碳素结构无缝钢管制造。4.2.2当均压环、屏蔽环和均压屏蔽环采用铝及铝合金材料制造时，环的支撑架采用符合GB/T3880规定的牌号不低于1015A的铝板制造。当均压环、屏蔽环和均压屏蔽环采用无缝钢管制造时，环的支撑架应采用符合GB/T700规定的抗拉强度不低于372.5N/mm2的钢材制造。4.2.3
螺栓按GB/T5781的规定执行。
螺母按GB/T41的规定执行。
弹簧垫圈按GB/T93的规定执行。采用氩弧焊接，焊缝应均匀一致。4.3
焊缝不得有裂纹、弧坑、烧穿、焊缝间断等缺陷。管弯曲变形量不得超过外径的±3%；管子弯曲直径公差土2mm。无缝钢管、支撑架及紧固件均应热镀锌，锌层应满足JB/T8177的要求。5试验方法
均压环、屏蔽环及均压屏蔽环的机械试验按GB/T2317.1的规定执行，电晕及无线电干扰试验按GB/T2317.2的规定执行。
6验收规则、标志与包装
均压环、屏蔽环及均压屏蔽环的验收规则、标志与包装按GB/T2317.4的规定进行。2
附录A（标准的附录）
均压环结构型式和尺寸
A1500kV线路用均压环结构型式和尺寸见图A1、图A2和表A1、表A2。图A1
FI-500CD
FJ-500CD均压环尺寸
FJ-500CD
注：表中型号字母与数字的意义：F一防护；J一均压环；数字一适用电压，kV；C一悬垂绝缘子串用；D一单联图A2FJ-500CD
表A2FJ-500CS均压环尺寸
FJ-500CS
注：表中型号字母与数字的意义：F一防护；J一均压环；数字-适用电压，kV；C一悬垂绝缘子串用；S一双联A2
500kV变电用均压环结构型式和尺寸见图A3、图A4、图A5和表A3、表A4、表A5。3
FJ-500BD
图A3FJ-500BD均压环
表A3FJ-500CS均压环尺寸
，kV；B—变电；D-单联
注：表中型号字母与数字的意义：F一防护；J一均压环；数字一适用电压，图A4FJ-500BS均压环
表A4FJ-500BS均压环尺寸
FJ-500BS
注：表中型号字母与数字的意义：F一防护；J一均压环；数字—适用电压，kV；B一变电；S双联图A5FJ-500BC均压环
FJ-500BC
FI-500BC均压环尺寸
注：表中型号字母与数字的意义：F--防护；J一均压环；数字
适用电压，kV；B一变电；C-悬垂绝缘子串用5
附录B.（标准的附录）
屏蔽环结构型式和尺寸
500kV线路用屏蔽环结构型式和尺寸见图B1和表B1。图B1
FP-500C屏蔽环
FP-500C屏蔽环尺寸
FP-500C
注：表中型号字母与数字的意义：F一防护；P一屏蔽环；数字--适用电压，kV；C一悬垂绝缘子串用500k变电用屏蔽环结构型式和尺寸见图B2和表B2。B2
图B2FP-500BD-1、FP-500BD-2、FP-500BS屏蔽环表B2
FP-500BD-1
FJ-500BD-2
FP-500BS
FP-500BD-1、FP-500BD-2、FP-500BS屏蔽环尺寸主
注：表中型号字母与数字的意义：F一防护；P一屏蔽环；数字一适用电压，kV；B一变电；D一单联；S一双联6
附录C（标准的附录）
均压屏蔽环结构型式和尺寸
线路用均压屏蔽环结构型式和尺寸见图C1、图C2和表C1、表C2。C1
图C1FJP-500N均压屏蔽环
表C1FJP-500N均压屏蔽环尺寸
FJP-500N
注：表中型号字母与数字的意义：F一防护；J一均压；P一屏蔽环；数字一适用电压，kV；N一耐张绝缘子串用图C2FJP-330N均压屏蔽环
表C2FJP-330N均压屏蔽环尺寸
FJP-330N
注：表中型号字母与数字的意义：F--防护；
J一均压；
屏蔽环；
适用电压，
耐张绝缘子串用
变电用均压屏蔽环结构型式和尺寸见图C3和表C3。C2
图C3FJP-330-CB、FJP-330-NB均压屏蔽环尺寸表C3FJP-330-CB、FJP-330-NB均压屏蔽环尺寸主
FJP-330-CB
FJP-330-NB
注：表中型号字母与数字的意义：F一防护；J一均压；P-一屏蔽环；数字
N一耐张绝缘子串用；B一变电
-适用电压，kV；C
一悬垂绝缘子串用；
