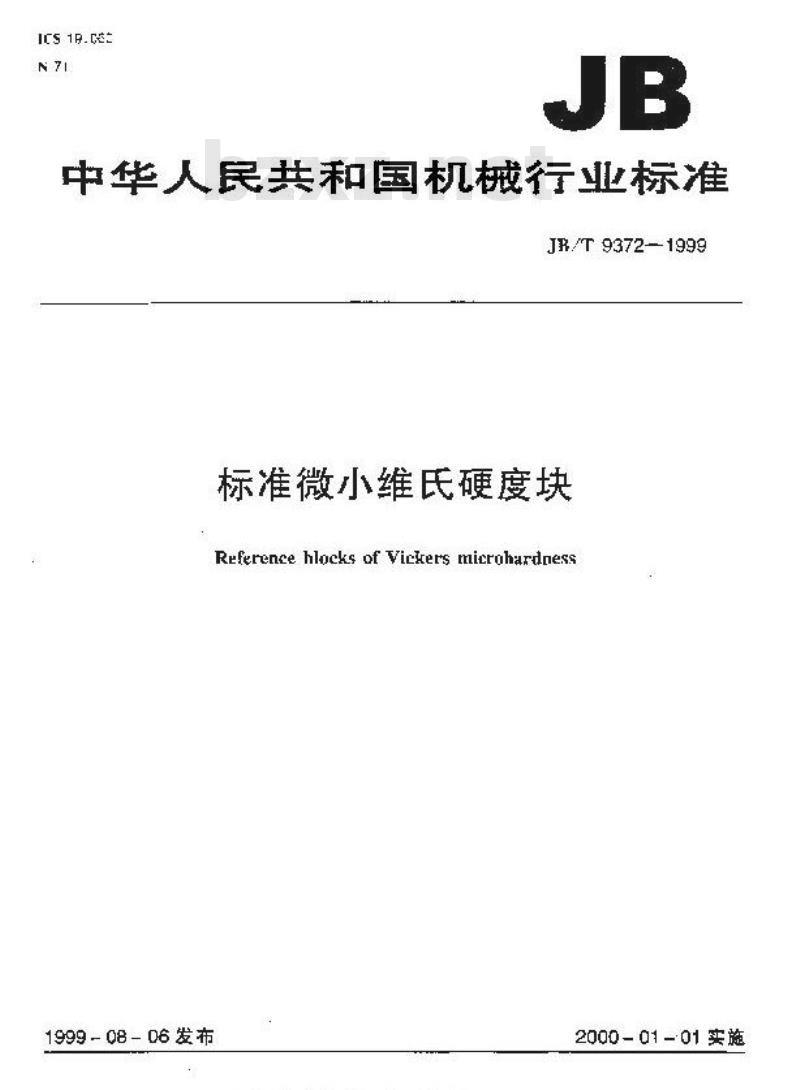

【机械行业标准(JB)】 标准显微维氏硬度块

中华人民共和国机械行业标准
JR/T9372—1999
标准微小维氏硬度块
Referenee hlocks of Vickers microhardness1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T 9372—1999
车标准是对ZBN710)4一87标准显微维氏硬度块的修订；修订时，按GB/T1<标准亿工作导曲>系列标差对愿标准作了端辑性修改，增切了常1章“范回\和第二章-引用标准”及出广检验项目的合整率，同时测亲了原标追括号里的非法定计量单位的对照值，生要措术内穿没有变化。本标准良实施之甘越，代替2BN?1 004一87，本标准的附录1是标准的附录。
本标准由全国试验机标准化技术委员会提出并本标追负责起革单位：长春试验机研究所。参切克草单位：上海第二光学位器厂，车标准完要起卓人；营变药、范良才。本标准于1987.年5月以专业标准谦号2BN71004—87育次发布。范国
中华人民共和国机械行业标准
标准微小维氏硬度块
Reference hlocks ol Vickrs microhardnessJ8/T 93721999
Z6 NTE 004-87
车示注规定了标准微小超民项度块的硬度范围、技术要求、检验为法，检验规则、标志与包装等内容
本标准造用于试验力范国为0.4903N-9.807N的激小继比函度计检验用的标准范小渠式硬质块（以下简称标准块）。
2用标
下列标准所包含的案文，通控在本标准中引用前持成为本部准的条之，一际准出版时.所示惩本均为有效。所有标准部会被修订.使用本际准的各方应探讨使月下列标准录新般木的可能性：JB/T9399一t999激小维氏硬度计技术条件3硬范围
标准块的硬变值范应符合下到机定：FTCO - 8COIFIVO.5
00 -8COHV0.2
:400 - 5CO)HO. 2
:400 - 5CO1EV0.1
200 - 3001HV0.1
200 3C0)HVO.05
位：弹干择然两要的标准缺，其吨及而国可不受上还规量的划，抗文要求
4.1标的形状寸和表医状态莹求
标准块的形状犯尺寸，表面扭箱度、试脸面对支承面的乎行意和平面度虚符合表「的现定。11
25 × 25
表闻恒世区争数用，的敏大值
试验面
国豪机械工业商1999-0-06批准
支乘面
标准病剑骨
试择需对支承
而的平行居
ma/5mm
试装工和支示
面的平面置
2000=01-01实施
JBT9372—1999
4.1.2标准快的试验面和支责而不应有诱该、裂放、划瘦等缺陷：4.1.3标准块应无硅性
4.2标准块的现逐范围及均均
标准块的便需志围及均匀查应符台表2的规定，表2
现证将号
4.3标滑未的稳定度
700 - 800
7CO ~ RCO
700-800
400-5c0
4co - 500
200 - 300
200 - 300
随康均沟因大于
为保压标准技的组织魏定、制适标准块时必须进行探冷处理跟其他方法的稳定性处理，共经过半年以土自然数再进行标定：
新制适的标准决必须照过两次标定合格后方可出，两次标定的时间间陷不得少于半年，标准快的稳定度应符合表3的规定。
5检壁方法
检酸用器具
标准块检验用收器、量具和整具如下：）微小维氏硬展工作基准机：
表面趋度谢冠仅：
食范围
700-800
700-800免费标准bzxz.net
2DG - 500
400 - 500
分度值不人于0.001ram的0返千分表立式光学比轻仪：
题足既不大子
卡尺与其他通用量具。
$.2标准缺的形状和尺十的检验
FB/T9372-1999
标准块的形缺和尺十及曾角使月卡尺及其他通用量具检验并应持合表1的有关规定。5.3平行度和平面虑约检验
标准块试验面对支承面的平行安，证验面和支承面的平面臣毛立式光学比较仪或干分表检，其界应符合表1的有关规定。
5.4志面粗兼度的检验
标追烘试验面和支承而的表而超度用表面粗超度测量仪检照，并符合表1的有关规定。5.5标准缺的标完和均句质的检验5.5.1标准块标定的环境条件：
B）直组应控制在23℃±2范回内；室内相对退度不人于65%；
心在清清，无度蚀性气体和完抵动的环境中。5.5.2拓通改月微小维氏度工作茎准机逆行标意。工作基堆机的技本要求死附录A（标准的降录)。5，字际定时，在老一标准考上均勾分布地巨出五个压限并则量每个压痕两对角载长厚，取其再术平均值计算硬度值（两对免线之靠与其中效短的对角载之比不应火2%，片则该标定点无微）。所阅五点硬累值的真术平均值，即为被标定的标准块的标准理医值。5.5.4标准换的硬理均与度5接公(1)计算：H- H
式中：H—五点硬度值中的最大值玉点强度值中的量小说：
正一一五点硬度值的算术孕均值。5.8读度钩定度的检验
￥100%
5.6.1检险标逆的硬稳定度应在5.5.1规定的环境条件下使用激小维氏硬变工作基准机进行拉验。5.6,2税臣总定度w按公式(2)计算：式宁：1
片—第一改标足的硬度值；
野：一第二次标定的硬度值。
6检验规剧
x100%，
6.1标准决皮按本标准的全部要求（4.1除外]进行检验，每一标准块序有检验项目的合格率达到[00%方为合格，款得食格证书方可出厂。6.2在合格证书户应记人标定时各点的随虑值，了标志，包装与贮存
7.1标志
7.1.1在准块试验面的边然上应标记制造厂标志及检定部门的合格标志：7.1,2标准块上应标明度值、检定期和编号。标准块可按下列方式编号
划：9802—2
V标准维氏便谨次：
11802-
1998气2月你烂：
—第二次标定：
标准火硬质值的表示方法：
例：255HVO.低
JHT9372—1909
26一标准决的标准要变所标定各点使发危的更太平换值！：—维托烫度符号：
0.05-—试验力为0.4503 N
71.3包装金表面应标性制适厂名称，7.2包装
标准块表面应有防锈推随，保证其表面无锈油和机械拉齿：标谨决应牢面地放置在丝装盒内。7.3 贮存
标准失应在干焕无网蚀性气库的坏流中保存。41
B/T9372-1889
附录A
标准的录
微小维氏硬座工作基演机
标准身示定用的激小雌氏硬度工性基准机应具有下述性能。试验力
流力与其标称追的册大红许误差应符台表A1的视定：装A1
减整力
1.951 - y. $57
A2测量装置
式验力格诞益
微小维医硬驾工准至准机的避盘装置应视场清晰，压痕边续明显。在最大整大借数时，其分度值不应大于0.25 m,测量时的班大充许误袭，在任您长度上为217+311000
A3其他要求
本标准附录A未规定的其他要求，变符合JB/T9398的规定，mu为量的长度，mm)。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
