【电力行业标准(DL)】 火力发电厂热工自动化术语

火力发电厂热工自动化术语
DL/T701--1999
DL/T701-1999

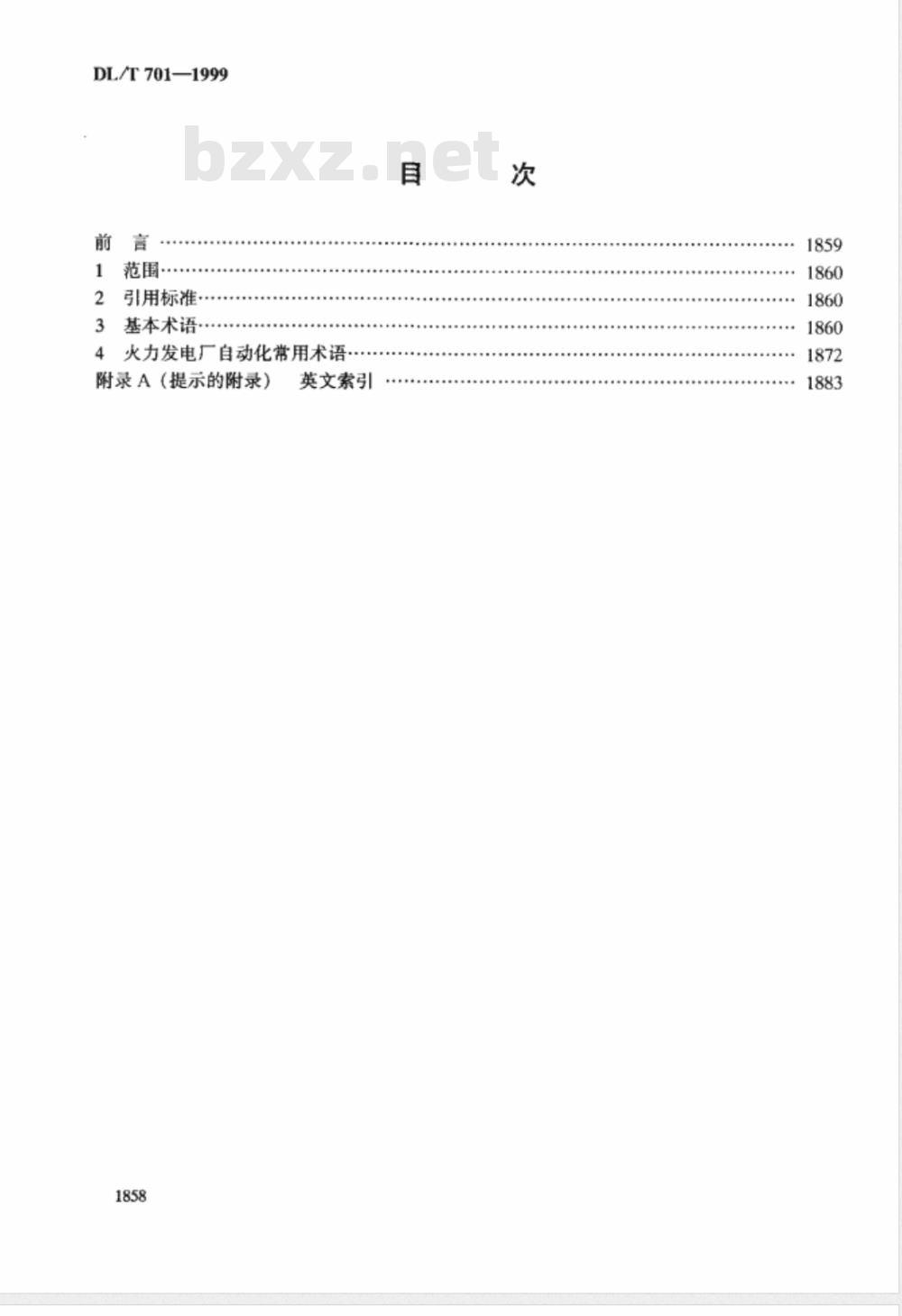

引用标准
3基本术语.
4火力发电厂自动化常用术语.
附录A（提示的附录）
英文索引
DL/T701—1999

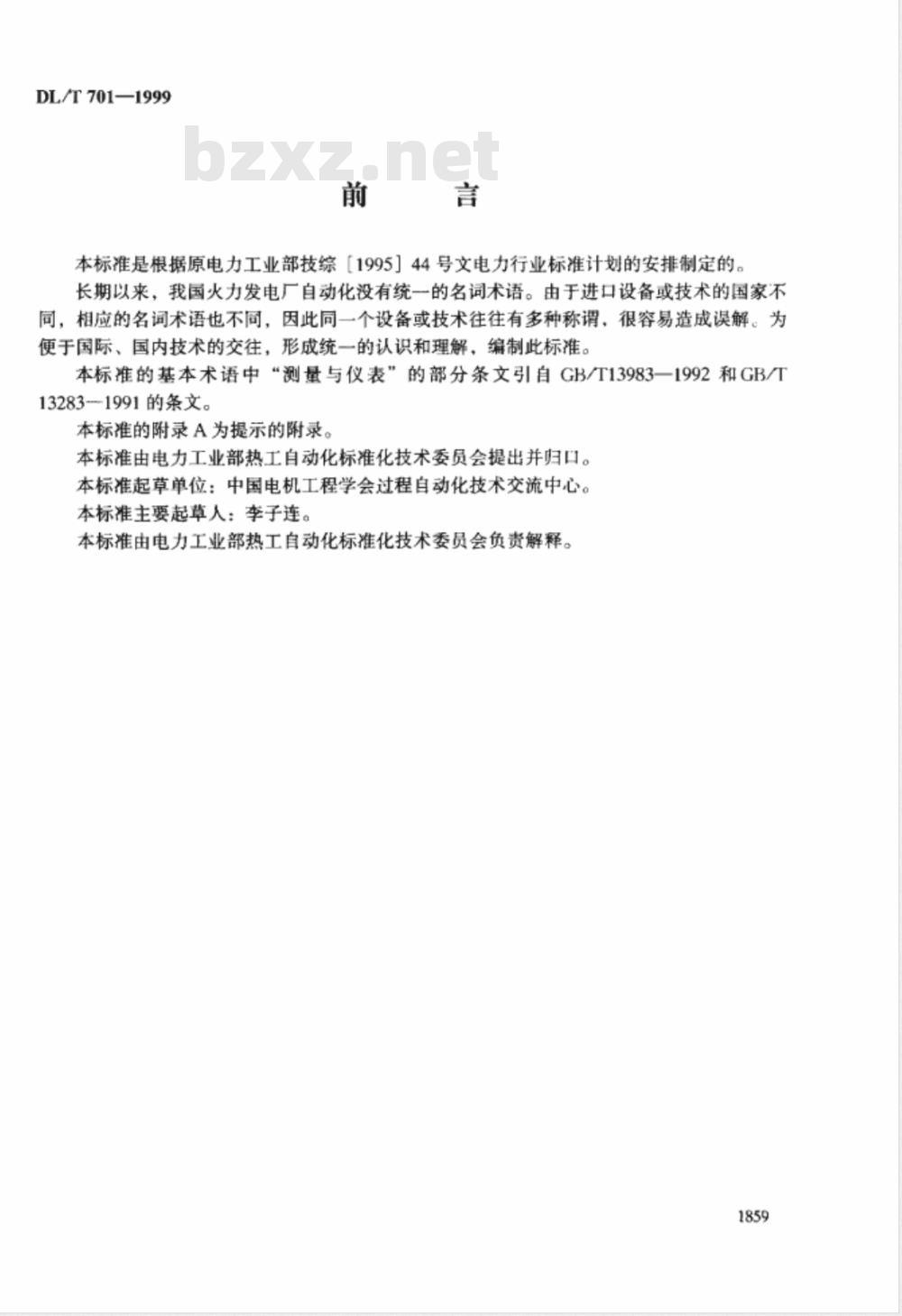

本标准是根据原电力工业部技综【1995】44号文电力行业标准计划的安排制定的，长期以来，我国火力发电厂自动化没有统一的名词术语。由于进口设备或技术的国家不同，相应的名词术语也不同，因此同一个设备或技术往往有多种称谓，很容易造成误解。为便于国际、国内技术的交往，形成统一的认识和理解，编制此标准。本标准的基本术语中“测量与仪表”的部分条文引自GB/T13983一1992和GB/T13283-1991的条文。
本标准的附录A为提示的附录。
本标准由电力工业部热工自动化标准化技术委员会提出并归口。本标准起草单位：中国电机工程学会过程自动化技术交流中心。本标准主要起草人：李子连
本标准由电力工业部热工自动化标准化技术委员会负责解释。1859

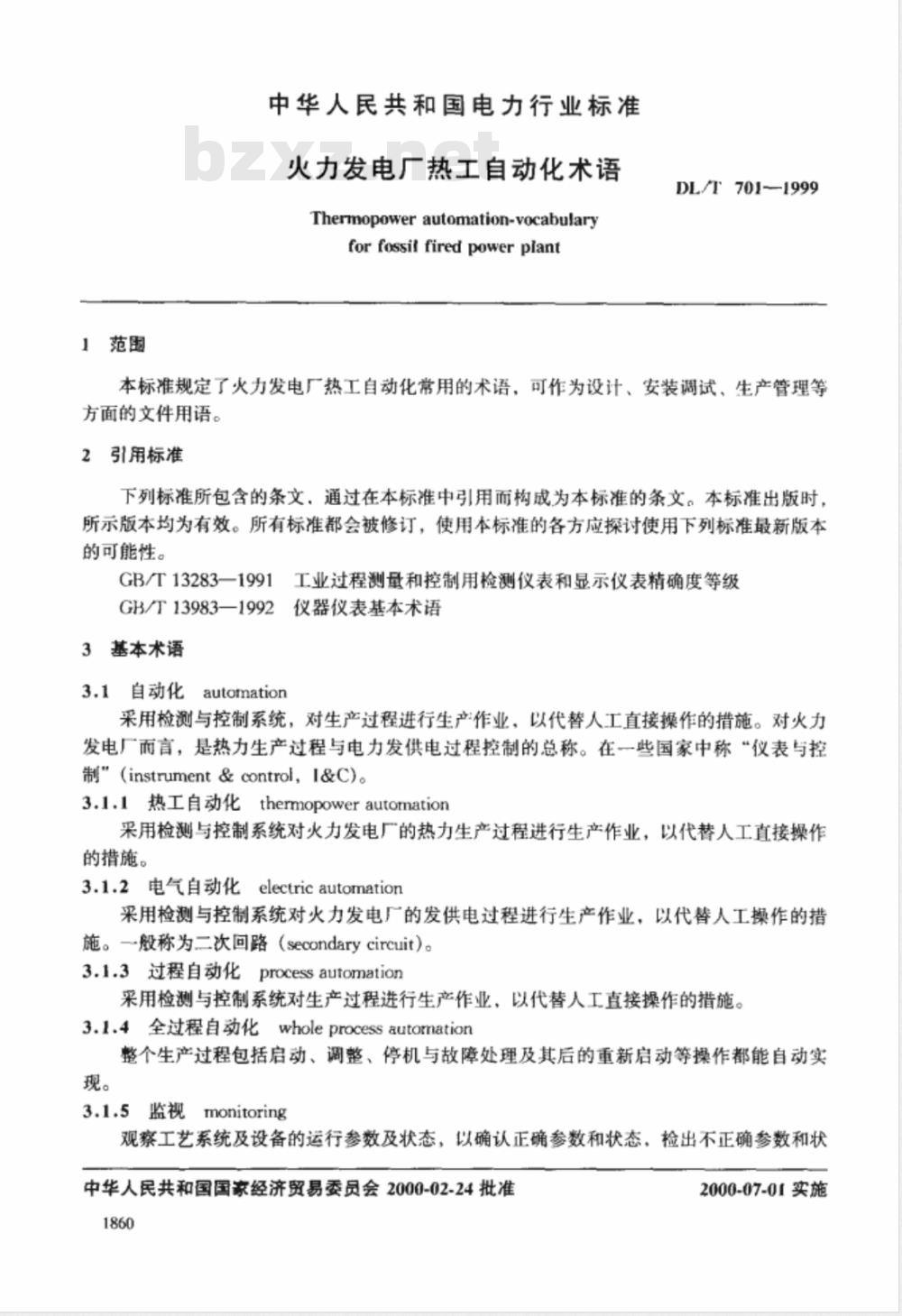

1范围
中华人民共和国电力行业标准
火力发电厂热工自动化术语
Thermopower automation-vocabularyforfossilfiredpowerplant
DL/T701-1999
本标准规定了火力发电厂热工自动化常用的术语，可作为设计、安装调试、生产管理等方面的文件用语。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T13283一1991工业过程测量和控制用检测仪表和显示仪表精确度等级GB/T13983一1992仪器仪表基本术语3基本术语
3.1自动化automation
采用检测与控制系统，对生产过程进行生产作业，以代替人工直接操作的措施。对火力发电厂而言，是热力生产过程与电力发供电过程控制的总称。在一些国家中称“仪表与控制\(instrument&control，I&C)。3.1.1热工自动化thermopowerautomation采用检测与控制系统对火力发电厂的热力生产过程进行生产作业，以代替人工直接操作的措施。
3.1.2电气自动化electricautomation采用检测与控制系统对火力发电厂的发供电过程进行生产作业，以代替人工操作的措施。一般称为二次回路（secondarycircuit）。3.1.3过程自动化
processautomation
采用检测与控制系统对生产过程进行生产作业、以代替人工直接操作的措施。3.1.4全过程自动化wholeprocessautonation整个生产过程包括启动、调整、停机与故障处理及其后的重新启动等操作都能自动实现。
3.1.5监视monitoring
观察工艺系统及设备的运行参数及状态，以确认正确参数和状态，检出不正确参数和状中华人民共和国国家经济贸易委员会2000-02-24批准1860
2000-07-01实施

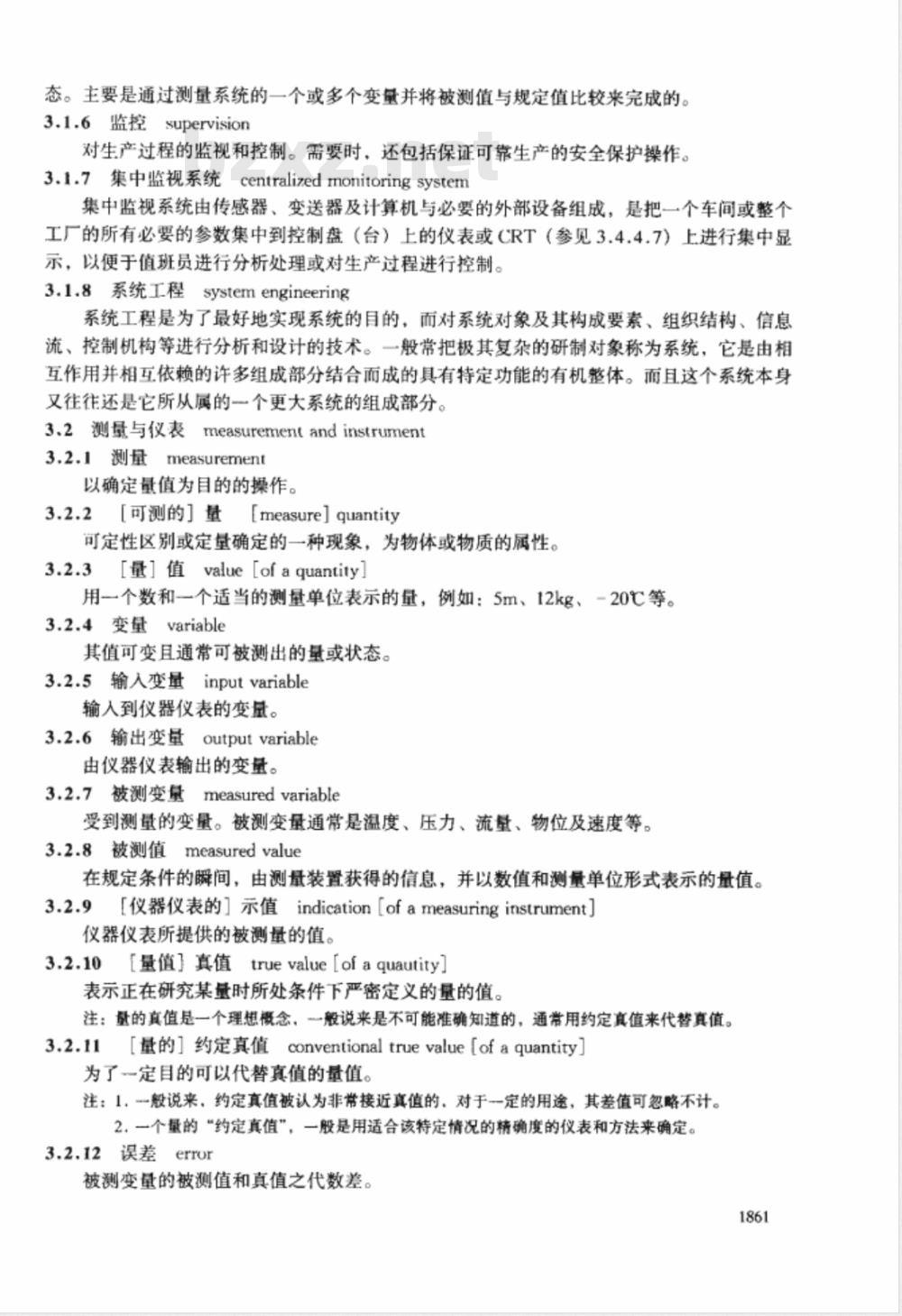

态。主要是通过测量系统的一个或多个变量并将被测值与规定值比较来完成的。3.1.6监控supervision
对生产过程的监视和控制。需要时，还包括保证可靠生产的安全保护操作。3.1.7集中监视系统centralizedmonitoringsystem集中监视系统由传感器、变送器及计算机与必要的外部设备组成，是把一个车间或整个工厂的所有必要的参数集中到控制盘（台）上的仪表或CRT（参见3.4.4.7）上进行集中显示，以便于值班员进行分析处理或对生产过程进行控制。3.1.8系统工程systemengineering系统工程是为了最好地实现系统的目的，而对系统对象及其构成要素、组织结构、信息流、控制机构等进行分析和设计的技术。一般常把极其复杂的研制对象称为系统，它是由相互作用并相互依赖的许多组成部分结合而成的具有特定功能的有机整体。而且这个系统本身又往往还是它所从属的一个更大系统的组成部分。3.2测量与仪表measurementandinstrument3.2.1测量measurement
以确定量值为目的的操作。
3.2.2【可测的］量[measure］quantity可定性区别或定量确定的一种现象，为物体或物质的属性。3.2.3[量］值value[ofaquantity]用一个数和一个适当的测量单位表示的量，例如：5m、12kg、-20℃等。3.2.4变量variable
其值可变且通常可被测出的量或状态。3.2.5输变量inputvariable
输入到仪器仪表的变量。
3.2.6输出变量outputvariable
由仪器仪表输出的变量。
3.2.7被测变量measuredvariable受到测量的变量。被测变量通常是温度、压力、流量、物位及速度等。3.2.8被测值measuredvalue
在规定条件的瞬间，由测量装置获得的信息，并以数值和测量单位形式表示的量值。3.2.9［仪器仪表的］】示值indication[ofameasuring instrument］仪器仪表所提供的被测量的值。3.2.10［量值］真值truevalue【ofaquautity]表示正在研究某量时所处条件下严密定义的量的值。注：量的真值是一个理想概念，一般说来是不可能准确知道的，通常用约定真值来代替真值。3.2.11【量的］约定真值conventionaltruevalue[ofaquantity]］为了一定目的可以代替真值的量值。注：1，般说来，约定真值被认为非常接近真值的，对于一定的用途，其差值可忽略不计。2.一个量的“约定真值”，一般是用适合该待定情况的精确度的仪表和方法来确定。3.2.12误差error
被测变量的被测值和真值之代数差。1861
注：1，当被测值大于真值时误差为正，误差被测值一真值。2.当仪表或装置的数据单上列出误差时，必须规定仪表或装置的校准种类。3.2.13示值误差errorofindication仪表的示值减去被测量的（约定）真值。3.2.14引用误差fiducialerror
仪表的示值误差除以规定值，并以百分数表示。3.2.15相对误差relativeerror
仪表的示值误差除以被测量的（约定）真值，并以百分数表示。3.2.16基本误差intrinsicerror在参比条件下仪表的示值误差。3.2.17准（精）确度accuracy
仪表示值与被测量（约定）真值的一致程度。3.2.18准（精）确度等级accuracyclass仪表按准（精）确度高低分成的等级。3.2.19稳定性stability
在规定的工作条件下，仪表或装置性能在规定时间内保持不变的能力。3.2.20检测仪表measuringinstrument专供采集和测量信号的仪表。根据功能划分可以是变送器、传感器或自身兼有检出元件和显示装置的仪表。
3.2、21检出元件sensor，detectingdevice又称检出器，有时亦称敏感元件。直接响应被测变量，并将它转换成适于测量的形式的元件或器件。输入变量和检出元件输出信号之间的关系是固有的，不受外界影响而改变。3.2.22传感器transducer
感受被测量，并按一定规律将其转换成同种或别种性质的输出量的仪表。有许多不同形式的传感器，按其物理现象的性质有不同的名称，例如：温度传感器，位移、角度、速度、加速度传感器，重量、力、力矩传感器，物性传感器。3.2.23变送器transmitter
输出标准信号的传感器。变送器可加修饰语，如：温度变送器、压力变送器、差压变送器、流量变送器、液位变送器、物位变送器、位置变送器、转速变送器、电流变送器、频率变送器等。
3.2.24智能变送器
smarttransmitter
装有微处理器的变送器，可对测量值进行数据处理（包括远程调校），输出标准模拟信号和/或数字信号，具有双向通信和自诊断能力的变送器。3.2.25计（表）meter
测量和指示被测值的装置。一般用指针或数字指示参数值的称“表”。计（表）只能加修饰语使用，如流量计、棒式玻璃温度计、压力表。3.2.26显示仪表displayinstrument显示（指示、记录等）被测量值的仪表。3.2.27指示仪表indicator，indicatinginstrument1862
指示被测量值或其他有关值的显示仪表。3.2.28记录仪表recorder，recordinginstrument记录被测量值或其他有关值的显示仪表。3.2.29积算仪表integratinginstrument在任何时间，都能显示从某一规定时间到读数时间的被测变量累计值的显示仪表。3.3控制control
对生产过程的设备（阀门、挡板、电动机、电磁阀等终端控制元件）进行的操作（开、关、启、停)。
3.3.1自动控制automaticcontrol无需人直接或间接操纵终端控制元件的控制。3.3.2手动控制manualcontrol
由人通过操纵机械机构或其他信号来操纵终端控制元件的控制。3.3.3开环控制openloopcontrol输出变量不影响本身控制作用的控制。除模拟开环控制外，还有逻辑和顺序控制等其他形式。
3.3.4闭环控制（反馈控制）closedloopcontrol控制作用依赖于被控变量的控制。3.3.5定值控制controlwithfixedset-point又称固定设定点控制。使被控变量保持基本恒定的反馈控制。3.3.6变定值控制controlwithvariableset-point使被控变量的定值按要求变化的反馈控制。3.3.7前馈控制feedforwardcontrol将一个或多个对被控变量的状态有影响的信息转换成反馈回路以外的附加作用的控制。这种附加控制作用使被控变量与预期值的偏差减至最小。此附加作用可施加在开环或闭环控制上。
3.3.8串级控制cascadecontrol
主环控制器的输出变量是另一个或多个辅环控制器的参比变量的控制。3.3.9两位控制two-positioncontrol根据输人信号的大小及变化方向，输出只有开或关两个位置的控制。3.3.10模糊控制fuzzycontrol
将输人信号的精确转化为模糊量，经过模糊推理和判决，输出精确量的控制。3.3.11自适应控制adaptivecontrol采用自动的方法改变控制规律或（和）设定参数等，以改善控制系统性能的控制。3.3.12最优控制optimalcontrol在规定的限度下，使性能指标达到最优的控制。3.3.13自校正控制self-tuningcontrol对过程的当前性能与期望的或最优的性能进行比较，自动地校正控制器整定参数的控制。
3.3.14逻辑控制logiccontrol
通过逻辑运算由开关量输人信号产生开关量输出信号的控制。1863
3.3.15顺序控制sequentialcontrol一种实现某一系列顺序动作要求的控制3.3.16直接数字控制directdigitalcontrol（DDC）用计算机代替常规控制器及控制装置，直接对生产过程进行的控制。直接数字控制是计算机控制的一种方式，它一般作为多级计算机控制系统的第一级、用微型计算机或微处理器来实现：并常由上位计算机按最优工况来计算和设定系统的给定值，3.3.17自动控制系统automaticcontrolsystem由被控对象和控制装置所构成的，能够对被控对象的工作状态进行自动控制的系统。控制装置和被控对象之间的相互联系和相互作用构成自动控制系统的运动。这种运动一般可近似地用数学方法来描述（即数学模型），亦可用电子计算机（数字机及模拟机）进行数学模拟，或将计算机与部分实际自动装置进行半实物模拟。3.3.18连续控制系统continuouscontrolsystem输入量是连续量、输出量也是连续量的控制系统。在这种系统中，不包含断续元件，各个组成元件的输出量都是输入量的连续函数。3.3.19断续控制系统discontinuouscontrolsystem输人量是连续量或断续量，而输出量是断续量的控制系统。系统中包含有断续元件，一般又可分成继电控制系统(包含继电器）和脉冲控制系统(包含脉冲元件)。3.3.20执行机构actuator，actuatingelement将控制信号变为相应运动的机构。根据运动方向有角行程和直行程两种，根据驱动的动力又可分为电动和气动执行机构两种。3.3.21调节机构regulatingelement由执行机构驱动直接改变操纵变量的机构，如控制阀、风门挡板等。3.3.22控制阀controlvalve
支称调节阀。
由控制信号通过执行机构调整管道中流体通路的口径，以改变流量的调节机构。3.4计算机系统computersystems3.4.1一般术语generalvocabulary3.4.1.1电子计算机electroniccomputer能按照程序自动完成算术运算和逻辑运算等大量运算功能的电子装置。广泛地应用于科学计算、数据处理和自动控制等方面。通常由运算器、控制器、存储器及输入输出和显示设备等组成。
3.4.1.2数字计算机digitalcomputer采用离散形式表示数据，用算术和逻辑运算对离散数据进行操作的电子计算机。通常由运算器、控制装置、内存储器和外部设备等组成。3.4.1.3微处理器microprocessor采用大规模或超大规模集成电路技术制作的中央处理单元（CPU），它是微【型】计算机的核心部件，完成算术逻辑运算和控制功能。3.4.1.4微【型】计算机microcomputer具有可以独立运行功能的计算机。它是以微处理器为核心，配以大规模集成的存储器芯片、输人输出接口芯片和其他辅助电路而构成的。1864
3.4.1.5单板微【型】计算机singleboardmicrocomputer简称单板机。
在一块印制电路板上装配有微【型]计算机各种功能部件的计算机。它一般带有小键盘作为输入设备，并备有数字显示器以显示程序或数据。3.4.1.6工业控制机processcomputer具有采集米自过程的模拟式和（或）数字式数据的能力，并能向过程提供模拟式和（或）数字式控制信号，以实现工业过程控制和（或）监视过程单元运行的数字计算机。它的特点是：可靠性、抗干扰能力强，能适应各种恶劣工作环境，能满足实时控制的要求，有完善的过程通道设备如：模拟量输入、开关量输入、数字量输入、脉冲量输人、数字量输出、开关量输出及人-机通信设备等。
3.4.1.7模件module
组装的硬件功能部件，一般是可以灵活组合与更换的标推的板件。3.4.1.8数据data
有两种含义：
a）用形式化方式表示事实、概念或指令，以适于人或自动装置进行通信、转换或处理。b）事物、概念或指令的一种适合于人工或自动方式进行通信、解释或处理的形式化的表示形式。
3.4.1.9信息infomation
在数据处理中，以一定的约定方式赋于数据的意义。3.4.1.10接口interface
由公共实体互连特性、信号特性和互换电路功能特性所规定的共同边界。在计算机中，接口是连接两个设备的硬部件（包括计算机各部分之间、计算机与计算机之间以及计算机与通信系统之间的连接设备），或者是为两个或更多的计算机程序所访问的存储器或寄存器的一部分。
3.4.1.11总线bus
把信号（或能量）从信号源输送到目的地的通路。它是多个部件间的公共连线，是从多数起点中的任一点到多数终点中的任一点传送信息的总通路。3.4.1.12数据公路datahighway
至少由一条数据传输线互连的站间传输信息设备的总称。3.4.1.13（数据）网络（data）network一个数据源和一个或多个数据源之间传输信息的手段。个数据网络可以包含个或多个数据公路，这些公路把相同的或不同的成套装置互连起来。数据网络由这些数据公路与其互连的站内网络单元所组成。
3.4.1.14局域网localareanetwork(LAN)一种配置在用户场所，在有限地域内用于数据站之间进行数据通信的数据网络。3.4.1.15数据库database
在计算机存储设备上合理存放的相互关联的数据的集合。它是另一个数据集合的一部分或全部，并且至少由一个文卷组成。3.4.1.16人机通信man-machinecommunication亦称人机对话。是指人通过输入装置给计算机输入命令和数据；计算机通过显示装置将1865
处理和控制情况显示出来供人了解。为了便于人机通信，应研制、配套相应的软件。3.4.1.17终端（user）terminal或称人机接口（man-machineinterface）。通常指用户用来与计算机系统进行联系的输入、输出设备。如：电传打字机、带键盘的显示器、带光笔的图形显示器等。3.4.1.18智能终端intelligentterminal，smartterminal采用微处理器，由内部程序控制的、具有数据编辑和一定计算功能的终端。3.4.1.19开放系统opensystem
按照国际标准进行通信，能与其他计算机系统相连接的一种计算机系统。3.4.1.20软件software
计算机的系统程序、专用程序包、操作系统及其与数据处理和控制有关的文本总称。3.4.1.21支撑软件supportsoftware在程序研制过程中，包括从设计、检查、验证到改进所使用的工具。如制造厂提供的操作系统和语言处理系统。
3.4.1.22应用软件applicationsoftware为解决某个应用领域里特定应用功能的软件，如数据处理、控制等应用软件。3.4.1.23硬件hardware
计算机系统中实体装置的总称。如CPU、模件、输人输出通道、存储器等。3.4.1.24固件firmware
完成某些特定功能的功能模块器件。（参见3.4.6.8条）3.4.2信号和画面signalanddisplay3.4.2.1信号signal
载有由一个或几个参数表示的一个或几个变量的信息的物理变量。这些参数称为信号的“信息参数”。
3.4.2.2数字信号digitalsignal信息参数表现为用数字表示的一组离散值中的信号。3.4.2.3模拟信号analoguesignal信息参数表现为给定范围内所有值的连续信号。3.4.2.4面面display
在计算机系统中，为了完成对生产过程的监视和操作，在屏幕显示器（参见3.4.4.7）上预先定义的各种显示图像。
3.4.2.5总貌画面overviewdisplay表示被控对象生产流程和设备状态、参数或控制系统配置总貌的画面。3.4.2.6过程画面processdisplay表示某一被控对象的生产流程、设备状态和参数的画面。3.4.2.7控制画面controldisplay表示过程变量的测得值、设定值、偏差值、输出值和整定参数以及回路状态等的一种画面。免费标准bzxz.net
3.4.2.8报警画面alarmdisplay
按控制单元发出的过程报警的顺序，以不同的颜色或不同的光符来显示报警概貌的一种1866
画面。通过该画面，操作者可以方便地观察到哪一个点或哪一些点处于报警状态。3.4.2.9实时趋势画面real-timetrenddisplay按一定的采样时间（例如10s），将一时间间隔（例如20min）内不同参数的数据，记录于存储器中，并分别以曲线形式显示的一种画面。3.4.2.10历史趋势画面historicaltrenddisplay按一定的采样时间（例如5min），对不同的参数进行长时间（例如10d）采集并存于存储器中，在需要时，可以调出某段时间内的数据，以曲线形式显示的一种画面。3.4.2.11自诊断报警画面self-diagnosticalarmdisplay对过程控制站、操作站、通信网络等进行功能诊断，当发生异常时显示其异常状态的一种画面。
3.4.2.12棒图画面barchartdisplay以棒状形式表示一组相同参数（如汽轮机轴瓦温度）的画面。3.4.2.13开窗口displayforwindow将图形中的某一区域显示在屏幕上，以便观察大而复杂的图形。3.4.3输人/输出input/output（1/O）3.4.3.1数字量输入digitalinput（DI）不连续的数字量输人，也称开关量输入（on-off input）。3.4.3.2模拟量翰人analoginput（Al）连续变化的物理量输入。
3.4.3.3数字量输出digitaloutput（DO）不连续的数字的输出，也称开关量输出（on-offoutput)。3.4.3.4模拟量输出analogoutput（AO）连续变化的物理量的输出。
3.4.3.5脉冲量输人pulseinput（PI）不连续的触发信号量的输人。
3.4.3.6脉冲量输出pulseoutput（PO）不连续的触发信号量的输出。
3.4.3.7输入设备inputdevice，inputunit在数据处理系统中能把数据送人此系统的一种设备。3.4.3.8输出设备outputdevice，outputunit在数据处理系统中能从该系统送出数据的一种设备。3.4.3.9输入输出设备input-outputdevice，input-outputunit在数据处理系统中用来将数据送入系统，或从系统接收数据，或两者兼备的设备。3.4.3.10过程输人输出通道processinput/outputchannel亦称过程通道。
直接与过程相连的输入和输出功能部件的总称。这些功能部件将被控参数（例如温度压力、流量，液位、物位、成分，阀位，触点等）相应的模拟量信号、数字量信号、并关量信号、脉冲量信号和频率信号等，转换为工业控制计算机所能接受的数字量信号输人，并把工业控制计算机输出的数字量信号转换成实现过程控制所需的相应物理量。3.4.4外围设备peripheralequipment1867
