【汽车行业标准(QC)】 螺纹紧固件预涂微胶囊厌氧干膜胶

中华人民共和国汽车行业标准
QC/T597-1999
螺纹紧固件预涂微胶囊厌氧干膜胶1999-11-05发布
国家机械工业局发布
2000-07-01实施
QC/T597-1999

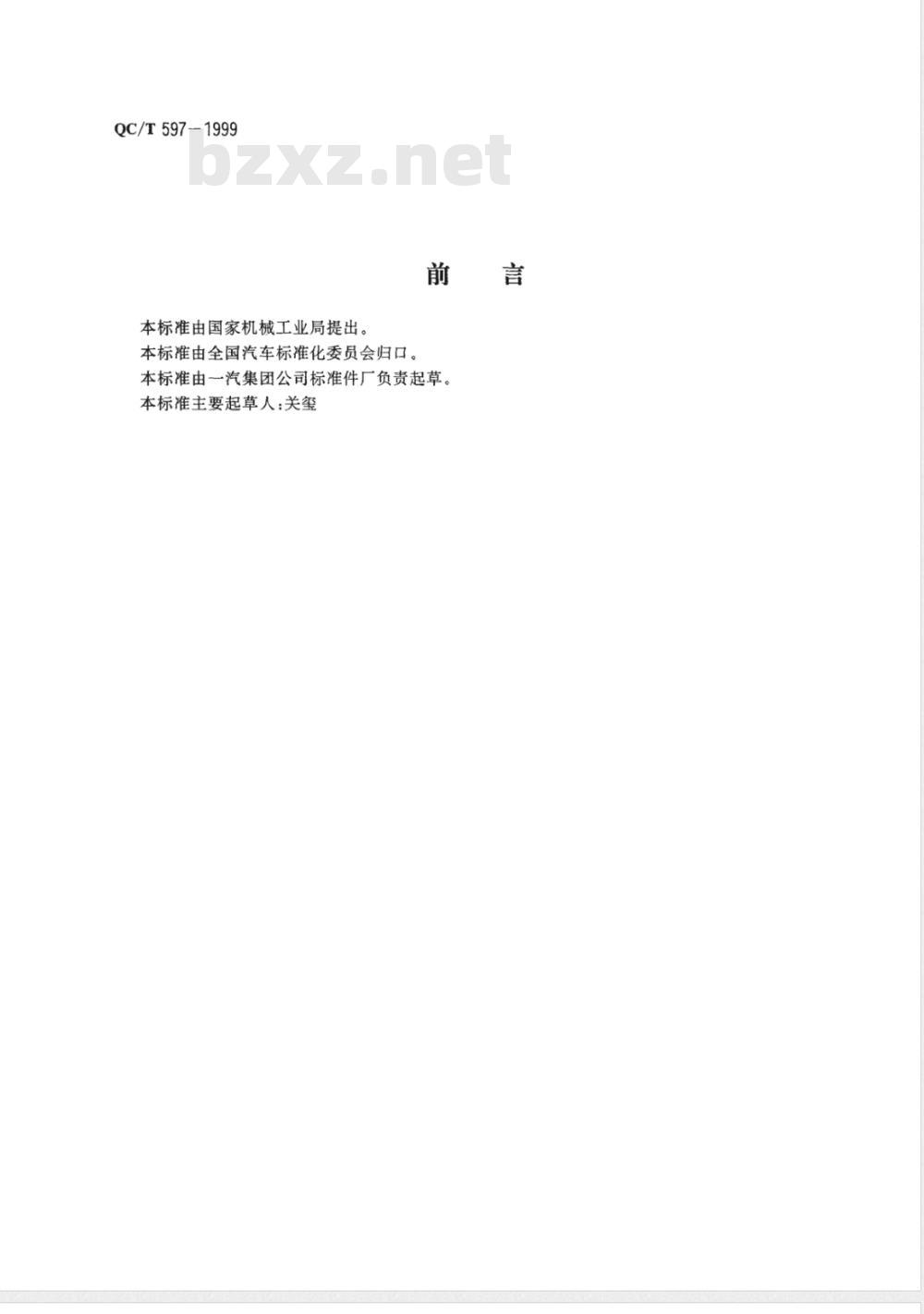

本标准由国家机械工业局提出。本标准由全国汽车标准化委员会归口。前言
本标准由一汽集团公司标准件厂负责起草。本标准主要起草人：关玺

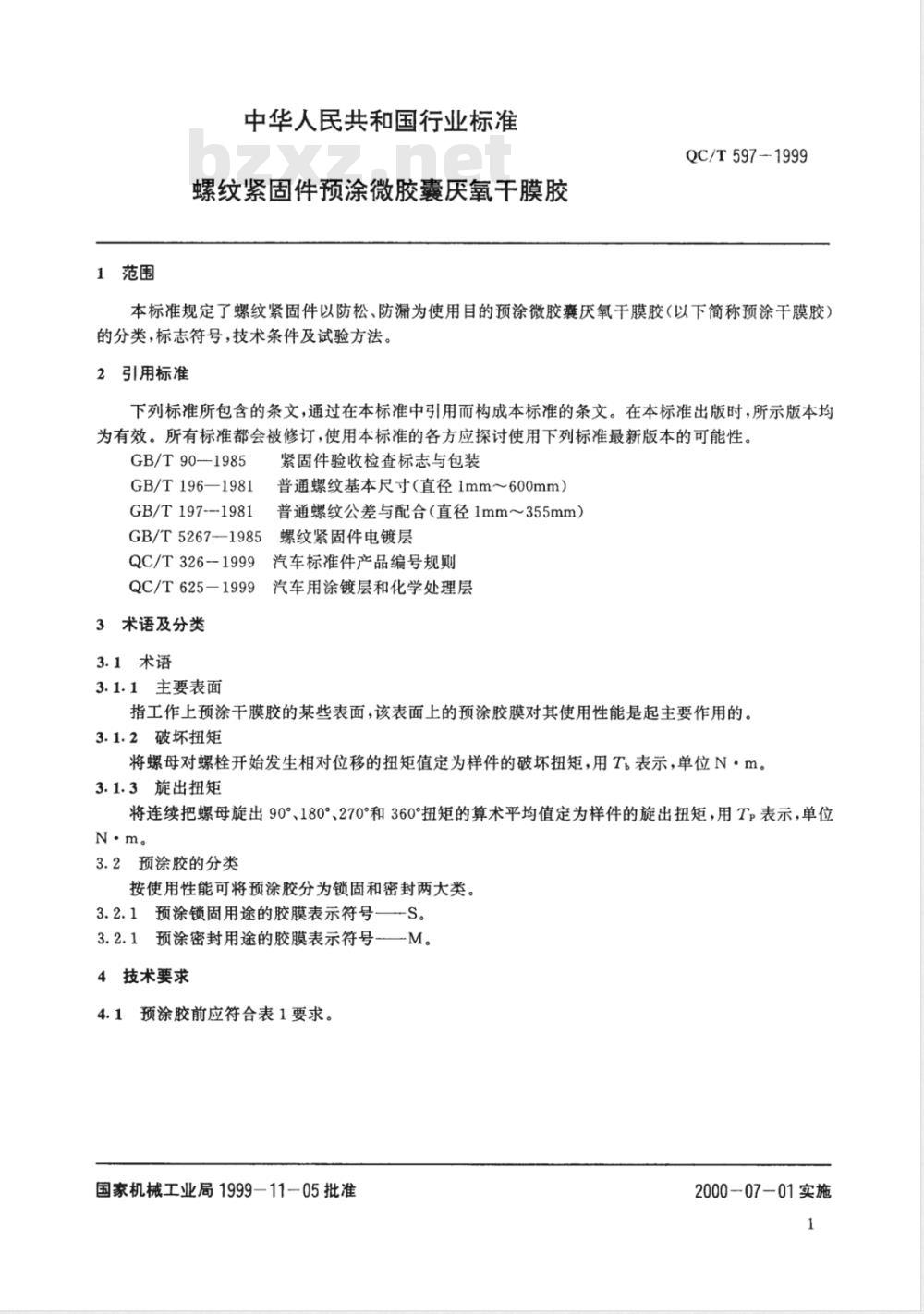

1范围
中华人民共和国行业标准
螺纹紧固件预涂微胶囊厌氧干膜胶QC/T597--1999
本标准规定了螺纹紧固件以防松、防漏为使用目的预涂微胶囊厌氧于膜胶（以下简称预涂干膜胶）的分类，标志符号，技术条件及试验方法。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T90-1985
GB/T196—1981
GB/T 197---1981
GB/T5267-1985
紧固件验收检查标志与包装www.bzxz.net
普通螺纹基本尺寸（直径1mm～600mm）普通螺纹公差与配合（直径1mm~355mm）螺纹紧固件电镀层
QC/T326--1999
汽车标准件产品编号规则
QC/T625-1999
9汽车用涂镀层和化学处理层
3术语及分类
3.1术语
3.1.1主要表面
指工作上预涂干膜胶的某些表面，该表面上的预涂胶膜对其使用性能是起主要作用的。3.1.2破坏扭矩
将螺母对螺栓开始发生相对位移的扭矩值定为样件的破坏扭矩，用T表示，单位N·m。3.1.3旋出扭矩
将连续把螺母旋出90°、180°、270°和360°扭矩的算术平均值定为样件的旋出扭矩，用Tp表示，单位N·m。
3.2预涂胶的分类
按使用性能可将预涂胶分为锁固和密封两大类。3.2.1预涂锁固用途的胶膜表示符号—S。3.2.1预涂密封用途的胶膜表示符号—M。4技术要求
4.1预涂胶前应符合表1要求。
国家机械工业局1999-11-05批准200007-01实施
紧固件
QC/T597-1999
外螺纹
磷化，
度锌钝化：
氧化，
4不处理
4.2预涂胶
4.2.1预涂胶部位应根据零件功能确定，例如图1所示为螺栓预涂胶图1
图中：L一螺栓长，d一螺栓直径A=1~1.5d，A—预涂胶宽度
B=2～3P,P—螺距
C=5/16/3P,C为涂胶厚度，
一般等于螺纹高度，干燥后胶膜厚度为螺纹齿高的1/32/3。预涂胶部位A如需方另有规定则按规定执行4.2.2预涂胶方法
4.2.2.1前处理
钢铁紧固件表面在预涂胶之前，一般要经过适当的前处理，清洗，烘干，去除表面的锈，油污或其他污物，以改善工件表面质量。如表面洁净或供需双方协商也可不进行前处理。4.2.2.2施胶方法
预涂胶常采用手工施胶或机械施胶等方法进行，工件涂胶后要进行干燥处理（70℃土2℃）。4.3预涂胶膜外观及使用温度按表2规定2
胶的分类
锁固胶
密封胶
4.4预涂胶性能按表3规定
锁固胶
密封胶
检测方法
螺纹规
格（mm）
QC/T597-1999
使用温度
均匀性及其它
胶膜均匀，无流消，无纵向横向断胶。
工件允许有不可避免的接触痕
2~125)℃
表面处理
1.防蚀磷化
Fe/Ct.Znphr
QC/T625;
2.氧化处理
QC/T625
3.镀锌钝化
Fe/Ep.Zn8.
QC/T625
(4)不处理
迹，必要时由需方提供（或认可）能说明胶膜外观要求的样品。预涂干胶膜的紧固件可在6.4.1
条件下保存3年。
固化扭矩（N·m）
破坏扭矩
旋出扭矩
注：标准的普通螺纹可容纳的胶膜厚度应不大于0.13mm，5试验方法
5.1固化扭矩试验
5.1.1试验条件
温度23℃2℃，相对湿度不大65%5.1.2试验器具
密封性
5.1.2.1扭力扳手，测量误差不大于额定力矩的士5%，（0~50)N.m，（0~120)N.m5.1.2.2虎钳或其他合适的夹持器具。5.1.3样件制备
按4.2.2预涂胶的螺栓（精度为6g)与螺母（精度为6H)，在预紧扭矩等于零，将螺母旋入螺栓，在室温下固化72h。
5.1.3试验方法
QC/T597-1999
用扭力扳手在样件（应符台GB/T90抽样规定）上测试T。和T。值。5.2密封性试验
5.2.1试验条件
应符合5.1.1的规定。
5.2.2试验装置如图2所示。
压力表
5.2.3试验方法
密封圈
注：H≥d
试验螺母
图2预涂胶螺栓密封试验装置
厚(H)
固定螺栓
试验螺栓（d）
将样件（应符合GB/T90抽样规定）按图2所示，装在盛有肥皂水的试验装置上，通入压缩空气，保持5min，观察密封情况，应满足4.4条规定的压力下不得泄漏。6产品编号
6.1产品编号方法按QC/T326规定，在表面处理后加上胶的符号。6.2编号示例
螺纹规格d=M12，公称长度L=50mm，性能等级为8.8级，表面镀锌钝化六角头螺栓预涂M级密封胶的编号为：
Q150B1250M
人民共
汽车行业标准
螺纹紧固件预涂微胶囊厌氧干膜胶QC/T597-1999
中国汽车技术研究中心汽车标准化研究所出版天津市第59号信箱）
（300162
天津卡达克汽车技术开发总公司印刷厂印刷中国汽车技术研究中心汽车标准化研究所发行*
开本880×1230
01/16印张1/2
学数8于字
1999年12月第一版
反1999年12月第一次印刷
津新出图字(98)第002524号
666165
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
