ICS17.020

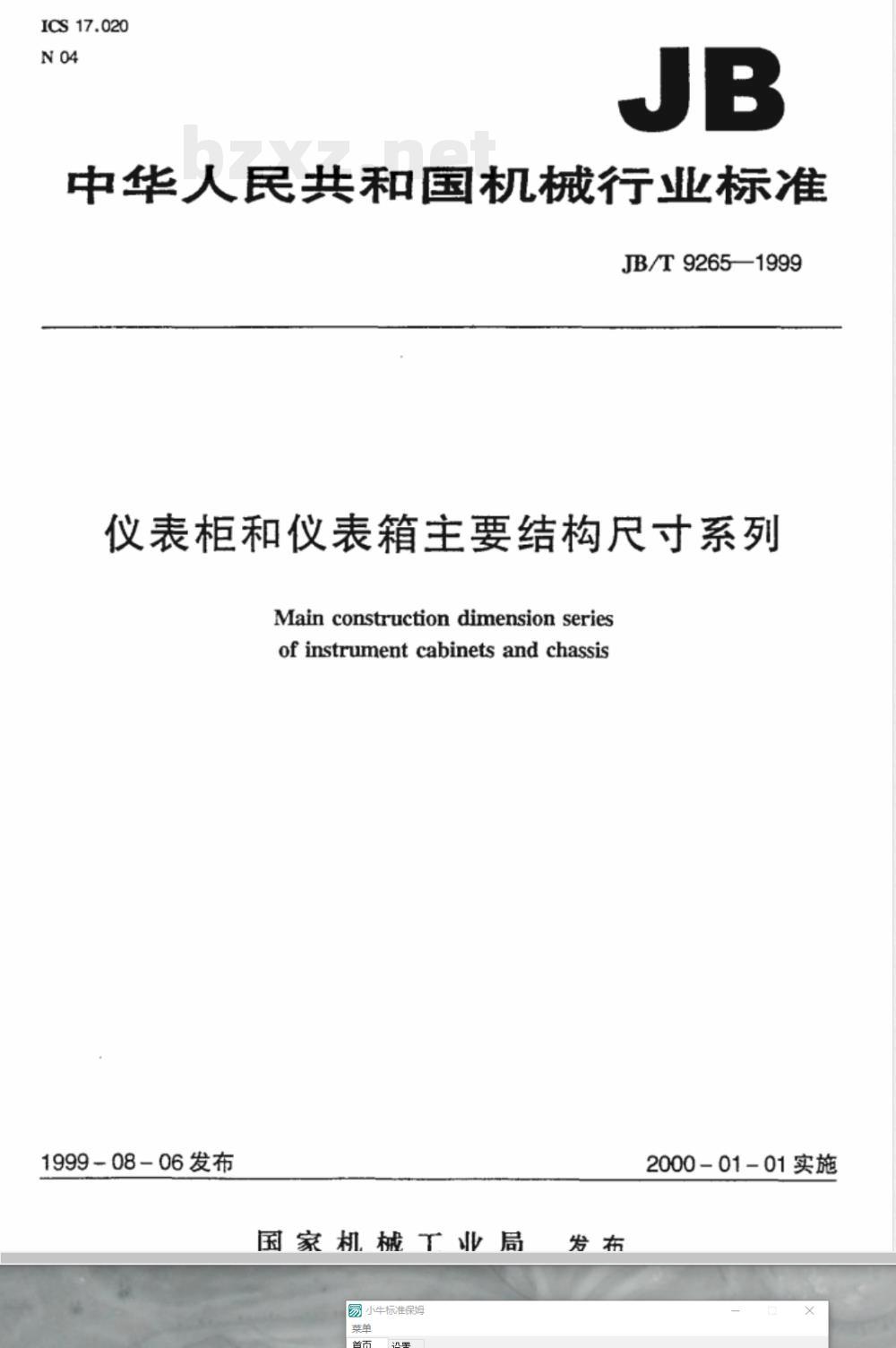

中华人民共和国机械行业标准
JB/T9265—1999
仪表柜和仪表箱主要结构尺寸系列Main construction dimension seriesof instrument cabinets and chassis1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T9265—1999

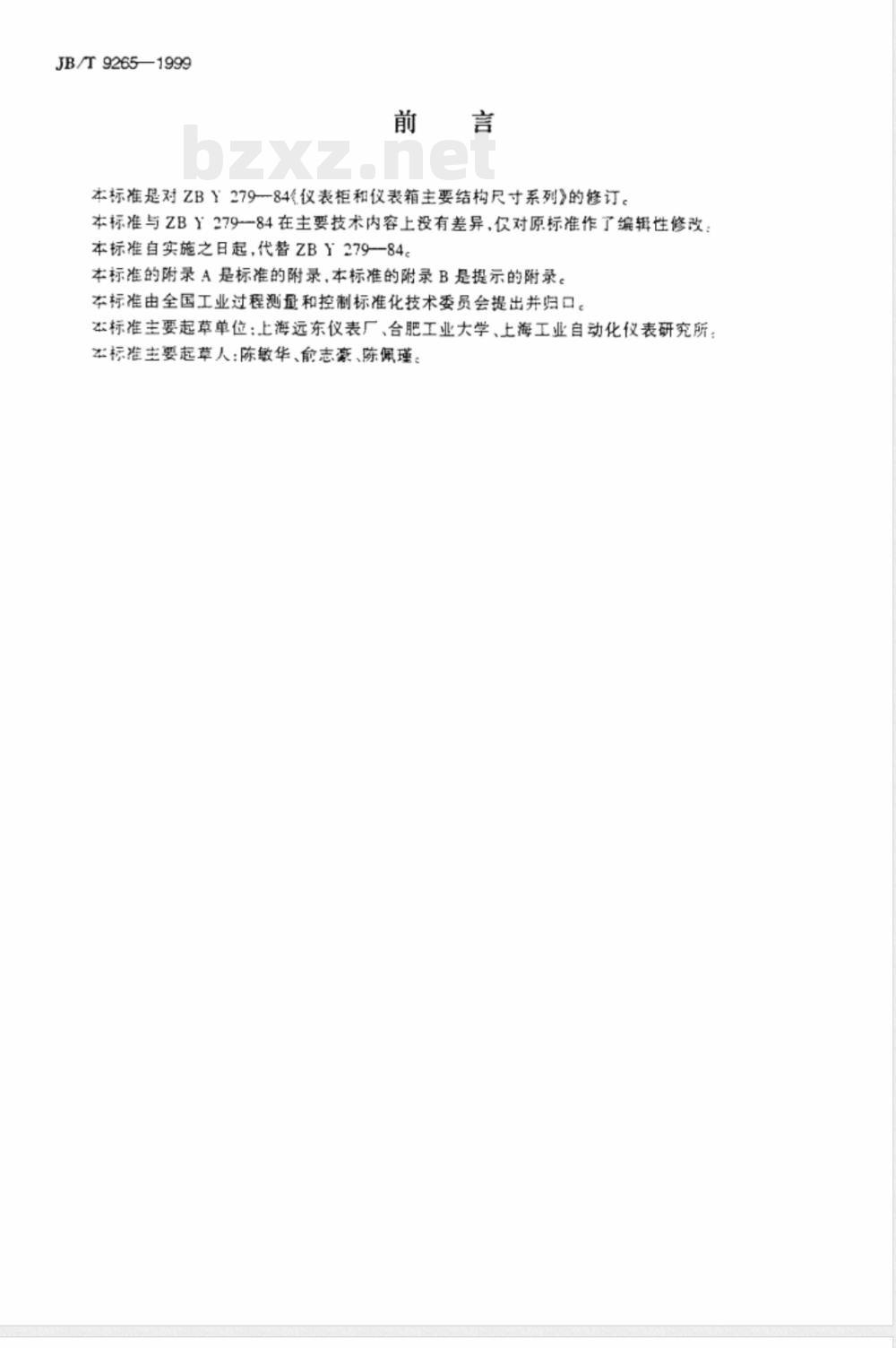

本标准是对ZBY279—84仪表柜和仪表箱主要结构尺寸系列》的修订。本标准与ZBY279一84在主要技术内容上没有差异，仅对原标准作了编辑性修改：本标准自实施之日起，代替ZBY279—84。本标准的附录A是标准的附录，本标准的附录B是提示的附录。本标准由全国工业过程测量和控制标准化技术委员会提出并归口。本标准主要起草单位：上海远东仪表厂、合肥工业大学、上海工业自动化仪表研究所标准主要起草人：陈敏华、俞志豪、陈佩理。范围
中华人民共和国机械行业标准

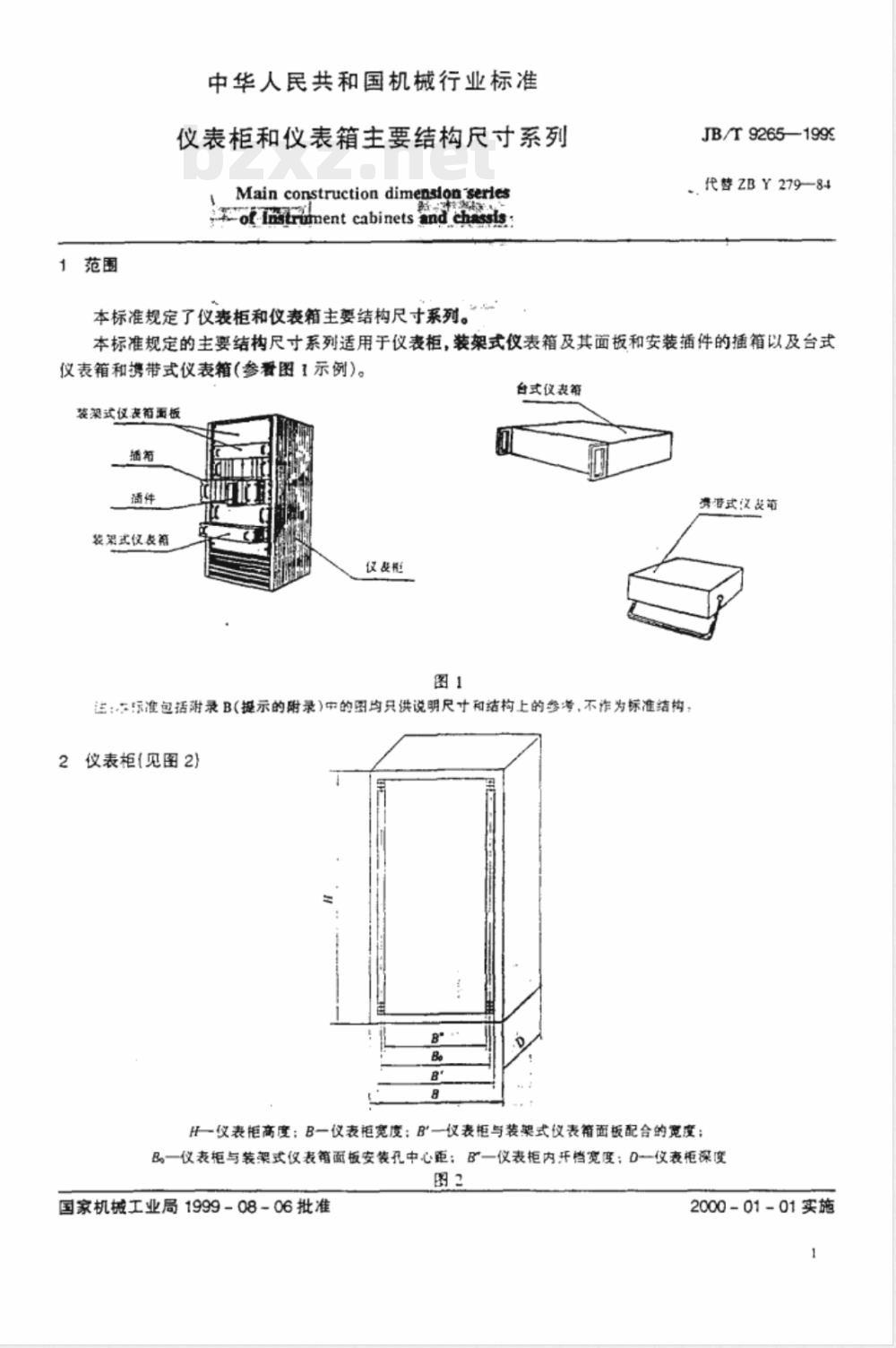

仪表柜和仪表箱主要结构尺寸系列MainconstructiondimensionseriesToot imstrument cabinets and chassis:本标准规定了仪表柜和仪表箱主要结构尺寸系列。JB/T9265—199S
代警ZBY279—84
本标准规定的主要结构尺寸系列适用于仪表柜，装架式仪表箱及其面板和安装插件的插箱以及台式仪表箱和携带式仪表箱（参看图1示例）。装梁式仅表箱面板
装架式仅友箱
仅＆糖
白式仪表箱
营式汉故箱
注：心！准包活附录B（提示的附录）中的图均只供说明尺寸和结构上的参考，不作为标准结构，2仪表柜（见图2）
开一仪表柜高度：B一仅表柜宽度：B仅表柜与装架式仪表箱面板配合的宽度：B-仪表柜与装架式仪表箱面板安袋孔中心矩：B一仪表柜内开档宽度：0一仪表柜保度图？
国家机械工业局1999-08-06批准2000-01-01实施

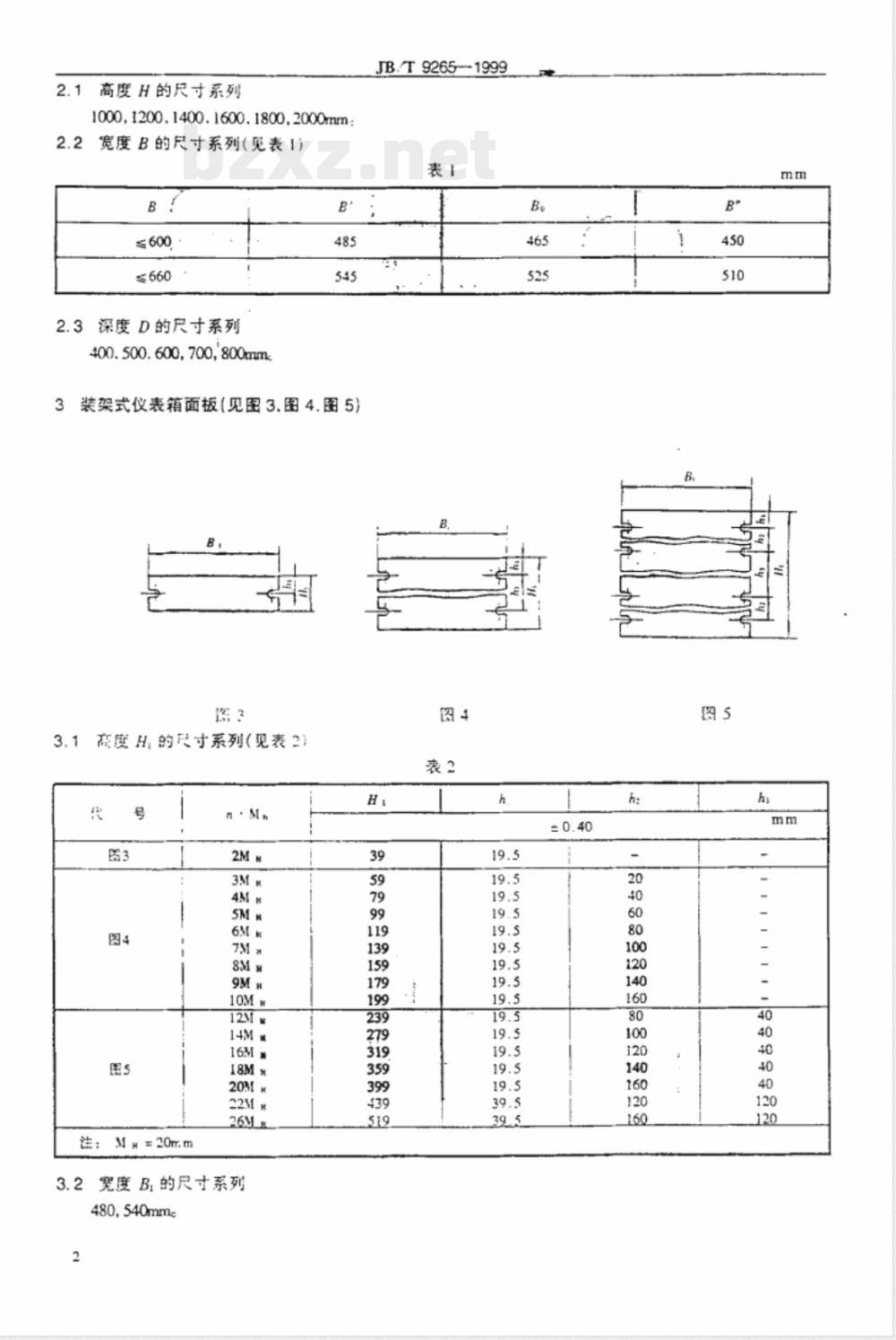

2.1高度H的尺寸系列
1000,1200.1400.1600.1800.2000mm2.2宽度B的尺寸系列（见表1)
2.3深度D的尺寸系列
400.500.600,700,800mmc
3装架式仪表箱面板（见图3.图4.图5）医3
3.1高度H，的尺寸系列（见表2
注：M=20mm
3.2宽度B的尺寸系列
480,540mmc
JB.T92651999
JB/T92651999

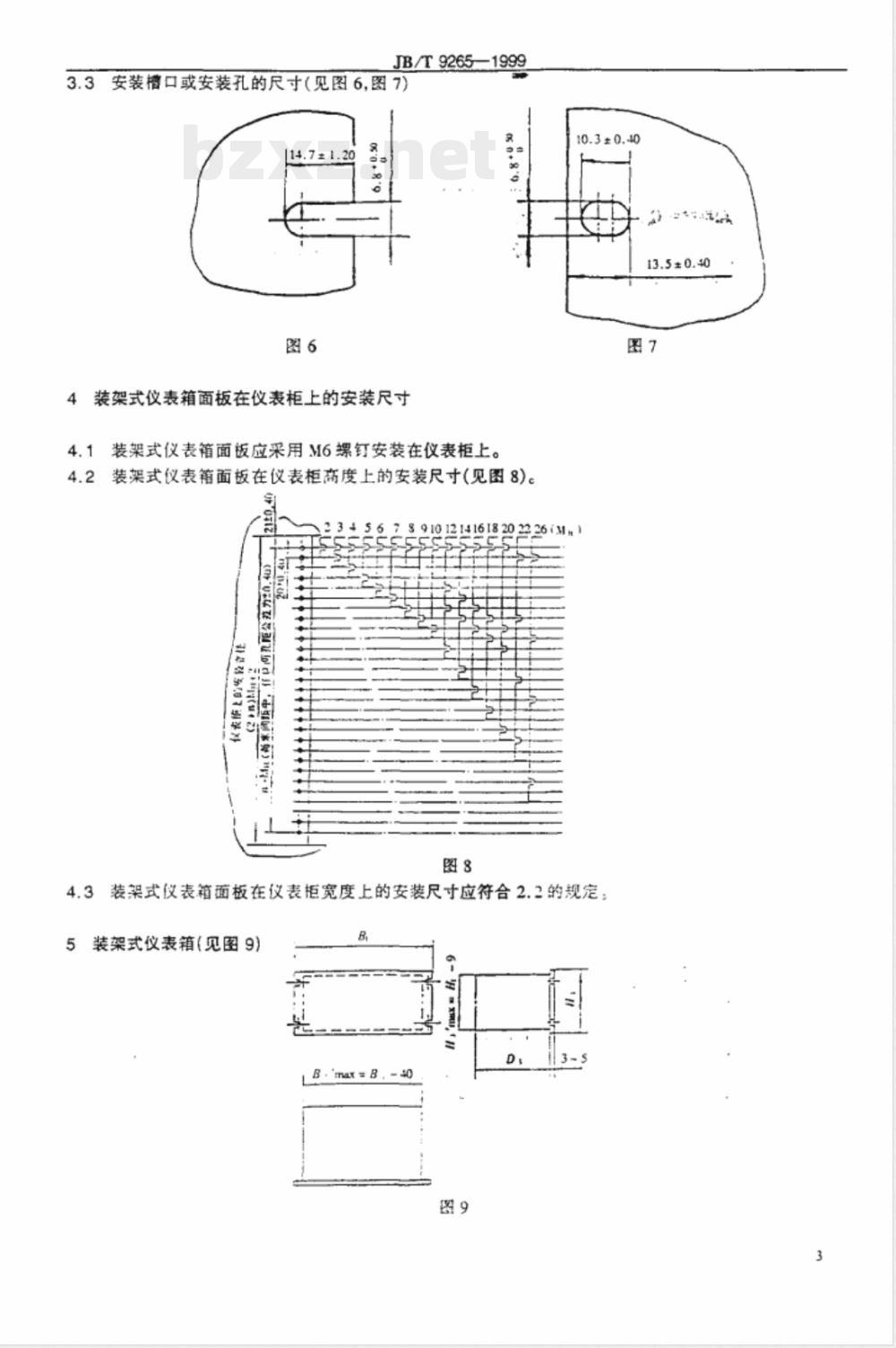

3.3安装槽口或安装孔的尺寸（见图6，图7）14.7±
装架式仪表箱面板在仪表柜上的安装尺寸4
4.1装架式仪表箱面板应采用M6螺钉安装在仪表柜上。4.2装架式仪表箱面板在仪表柜高度上的安装尺寸（见图8。10.3±0.40
13.5±0.40
89101214161820326M.
4.3装架式仪表箱面板在仪表柜宽度上的安装尺寸应符合2.2的规定，装架式仪表箱（见图9)
JB/T92651999
5.1高度H，的尺寸系列应符合表2的规定。5.2宽度B；的尺寸系列应符合3.2的规定。5.3深度D,的尺寸系列。
300.320.360.400.440.480,520.560.600.640.680mm台式仪表箱和携带式仪表箱（见图10）6
台式仪表箱和捞带式仪表箱的高度H.宽度B：.深度D.为仪表箱主体结构的外形尺寸.不包括外露的手柄、底脚、紧固件、装饰件及其它附件的尺寸。6.1高度H，的尺寸系列应符合表2的规定6.2宽度B的尺寸系列
80.120,160,200,240,280.320.360,400440,500mm注：440mm和500mm两档尺寸是可以装韩的全式仪表箱的推尊死度尺寸。6.3深度D:的尺寸系列
160.200,240,280,320360.400.410.480.520mm插箱（见图11)
高度尺寸系列应符合表3的规定
注：H，为导楷尺寸。其公差尺寸必颂大于附录B(提示的附录)图1和B2中印制板高度H、的尺寸7.2
宽度尺寸系列应符合表4的规定
7.3深度D.的尺寸系列
JB/T9265-1999
120,180.240.300.360.420.480,540.600mmC-连接器安装孔孔距尺寸：F-插件与插箱在高度方向上配合的螺孔之间的中心距尺寸图11
A1仪表柜cabinetforinstrunentJB/T9265-1999
附录A
（灌的附录）
术语和定义
仪表柜一股是由框架和门或板组成的外壳结构。柜内装有竖直构件，以便安装装架式仪表箱，插箱或仪器仪表元器件。仪表柜可单独使用或多柜并列组合，同时还可根据需要配置脚轮或减震器。A2装架式仪表箱面板chassispanel forinstrument装架式仪表箱面板是指可安装于仪表柜或架上的仪表箱前面板。面板一般可安装控制、显示装置以及仪器仪表的元器件。
A3装架式仪表箱chassisforinstrument装架式仪表箱一般是指装在仪表柜或架上使用的薄板金鼠箱或框架和面板相连接的外壳结构，箱内可安装仪器仪表元器件、印制板及其相关连接器等。A4台式仪表箱tablecaseforinstrument台式仪表箱一般指可放在台上操作，结构完整的仪表外壳，它具备搬运手把及底脚和支择结构A5携带式仪表箱portablecaseformeter携带式仪表箱是指结构完整的小型仪表外壳，它具备起支择作用的携带手柄，以便于携带和操作时的观察。
A6插箱sub-rack
插箱是指安装插件的一种装架式仪表箱。箱体一般由几条水平构件和再测板连接而战，中尚育装理件的导向轨道，两块侧板前端有直角翼缘，其尺寸与装架式仪表箱的面板两岗相等A7插件plug-inunit
插件通常由印制板组成，可带或不带插头、手柄、插发器，剪面改，号面板、框架和测板以及女装导织等形式，一个单元的插件可以是单板，也可以是多假的组合6
B1印制板插件（见图B1)
希物花
同题线
H、-按制板高度
D、一搭件印制板保度
JB/T9265—1999
附录B
（提示的附录）
插箱用的插件
印摄成
无件至装板
迎摄头
印制插头
印制板的尺寸系列应符台表BI的规定。表B1
（箱充变）
0.-D..12.5
D,=0,+12.5
B1.2印制板长度D,的尺寸系列
JB/T92651999
100.160.220.280.340.400,460,520580mmB2盒式插件（见图B2）
印制板位置
罚距线
水平内件
印制板
B2.1盒式插件的尺寸系列应符合表BI的规定。B2.2印制板长度D,的尺寸系列
100,160,220.280,340,400,460.520.580mm可舒插头
D.=0、+12.5
D,=.+12.5
