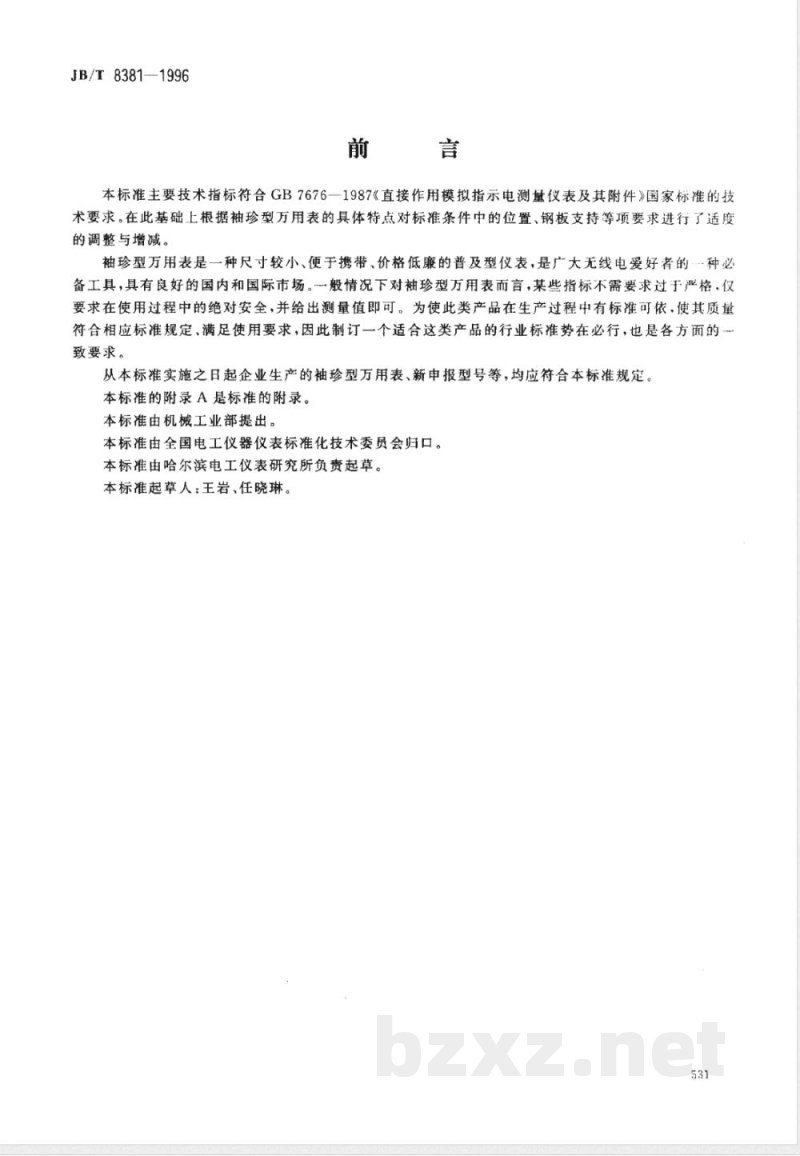

【机械行业标准(JB)】 袖珍型万用表

JB/T8381-1996
本标准主要技术指标符合GB7676一1987《直接作用模拟指示电测量仪表及其附件》国家标准的技术要求。在此基础上根据袖珍型万用表的具体特点对标推条件中的位置、钢板支持等项要求进行了适度的调整与增减。
袖珍型万用表是一种尺寸较小、便于携带、价格低廉的普及型仪表，是广大无线电爱好者的…种必备工具，具有良好的国内和国际市场。般情况下对袖珍型万用表而言，某些指标不需要求过于严格，仅要求在使用过程中的绝对安全，并给出测量值即可。为使此类产品在生产过程中有标准可依，使其质量符合相应标准规定、满足使用要求，因此制订一个适合这类产品的行业标准势在必行，也是各方面的致要求。
从本标准实施之日起企业生产的袖珍型万用表、新申报型号等，均应符合本标准规定。本标准的附录A是标准的附录。
本标准由机械工业部提出。
本标准由全国电工仪器仪表标准化技术委员会归口。本标准由哈尔滨电工仪表研究所负责起草。本标准起草人：王岩、任晓琳。531
1范围

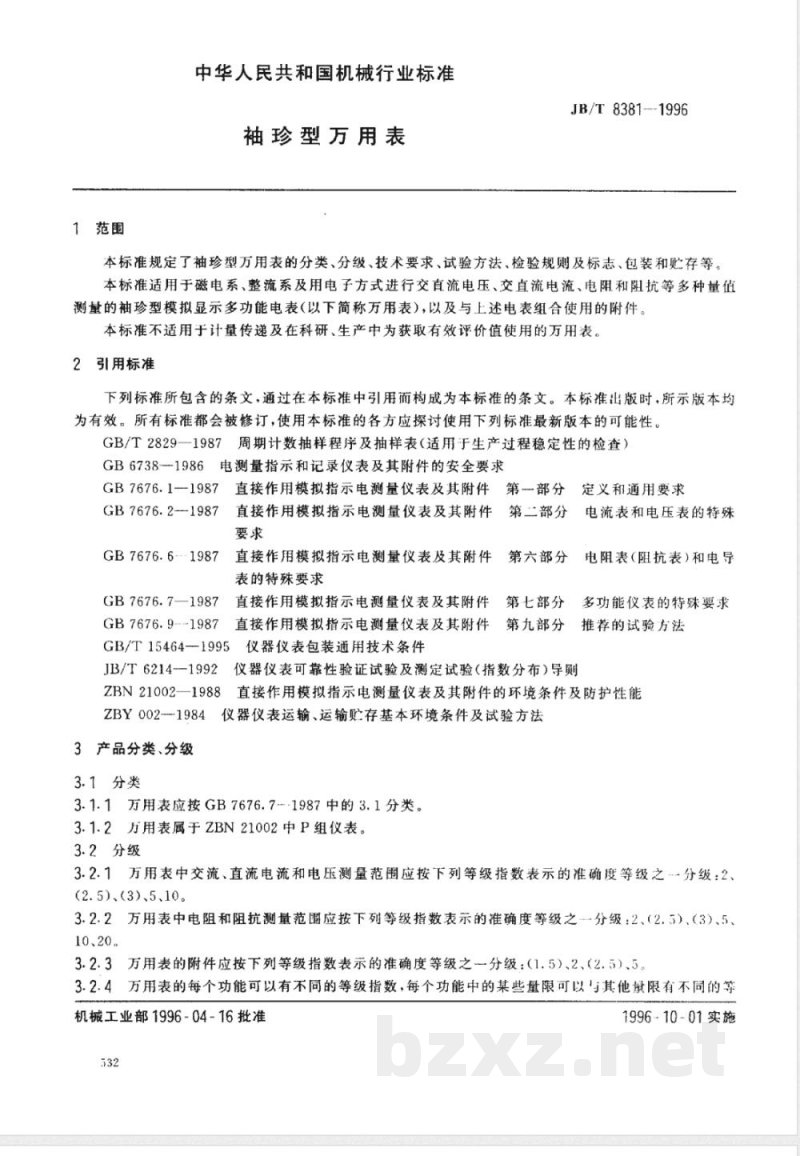

中华人民共和国机械行业标准
袖珍型方用表
JB/T 8381---1996
本标准规定了袖珍型万用表的分类、分级、技术要求、试验方法、检验规则及标志、包装和贮存等。本标准适用于磁电系、整流系及用电子方式进行交直流电压、交直流电流、电阻和阻抗等多种量值测量的袖珍型模拟显示多功能电表（以下简称万用表），以及与上述电表组合使用的附件。本标准不适用于计量传递及在科研、生产中为获取有效评价值使用的万用表。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2829一1987周期计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB6738--1986电测量指示和记录仪表及其附件的安全要求GB7676.1一1987直接作用模拟指示电测量仪表及其附件第-部分，定义和通用要求
GB7676.2--1987
直接作用模拟指示电测量仪表及其附件第二部分
GB7676.61987
直接作用模拟指示电测量仪表及其附件表的特殊要求
第六部分
GB 7676.7—1987
直接作用模拟指示电测量仪表及其附件第七部分GB7676.9---1987直接作用模拟指示电测量仪表及其附件第九部分GB/T15464-1995仪器仪表包装通用技术条件JB/T6214-1992
仪器仪表可靠性验证试验及测定试验（指数分布）导则ZBN 21002—1988
电流表和电压表的特殊
电阻表(阻抗表)和电导
多功能仪表的特殊要求
推荐的试验方法
直接作用模拟指示电测量仪表及其附件的环境条件及防护性能ZBY002-1984仪器仪表运输、运输贮存基本环境条件及试验方法3产品分类、分级
3.1分类
3.1.1万用表应按GB7676.7-1987中的3.1分类。3.1.2万用表属于ZBN21002中P组仪表。3.2分级
3.2.1万用表中交流、直流电流和电压测量范围应按下列等级指数表示的准确度等级之分级：2、(2.5)、(3)、5、10。
3.2.2万用表中电阻和阻抗测量范围应按下列等级指数表示的准确度等级之分级：2、（2.5）.（3）、5、10、20。
万用表的附件应按下列等级指数表示的准确度等级之分级：（1.5）、2、（2.5）、5、3.2.4万用表的每个功能可以有不同的等级指数，每个功能中的某些量限可以与其他限有不同的等机械工业部1996-04-16批准
1996-10-01实施
级指数。

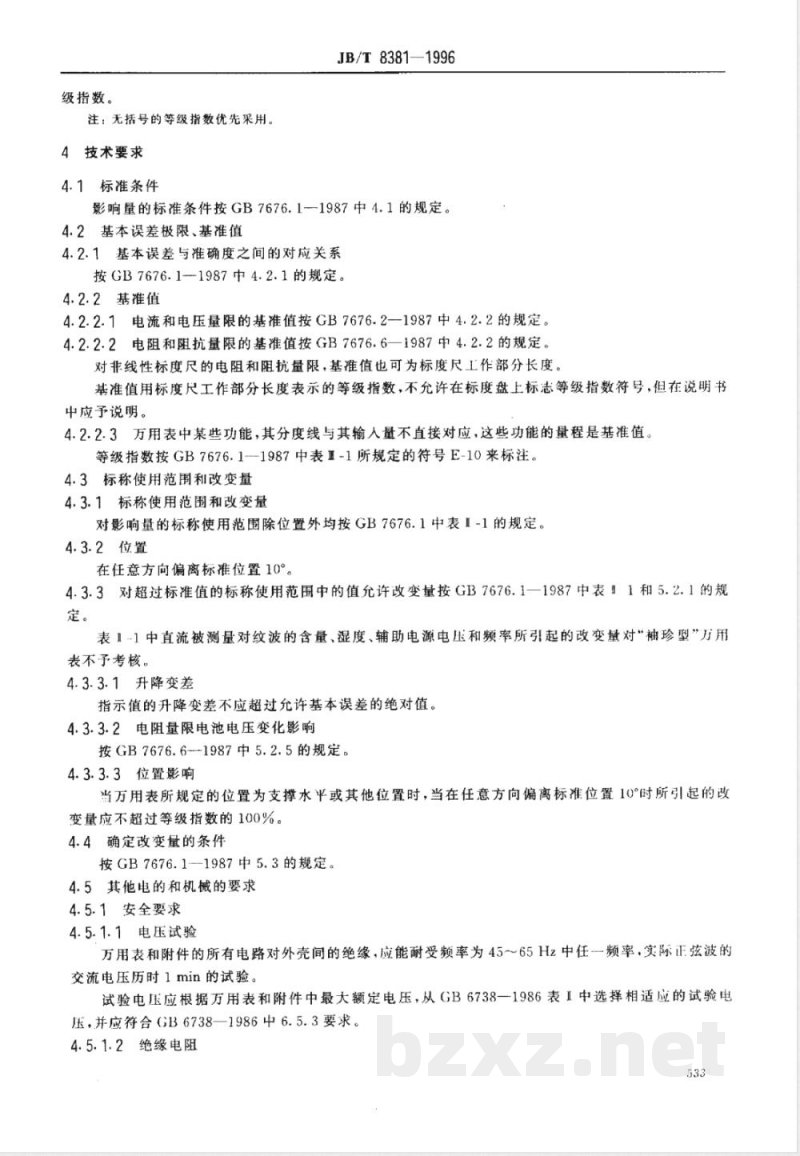

注：无括号的等级指数优先采用。4技术要求
4.1标准条件
JB/T8381—1996
影响量的标准条件按GB7676.1-1987中4.1的规定。4.2基本误差极限、基准值
4.2.1基本误差与准确度之间的对应关系按GB7676.1-1987中4.2.1的规定。4.2.2基准值
4.2.2.1电流和电压量限的基准值按GB7676.2-1987中4.2.2的规定。4.2.2.2电阻和阻抗量限的基准值按GB7676.6一1987中4.2.2的规定。对非线性标度尺的电阻和阻抗量限，基准值也可为标度尺工作部分长度。基准值用标度尺工作部分长度表示的等级指数，不允许在标度盘上标志等级指数符号，但在说明书中应予说明。
4.2.2.3万用表中某些功能，其分度线与其输入量不直接对应，这些功能的量程是基准值。等级指数按GB7676.1--1987中表Ⅲ-1所规定的符号E-10来标注。4.3标称使用范围利改变量
4.3.1标称使用范围和改变量
对影响量的标称使用范围除位置外均按GB7676.1中表I-1的规定。4.3.2位置
在任意方向偏离标准位置10°。4.3.3对超过标准值的标称使用范围中的值允许改变量按GB7676.1一1987中表！1和5.2.1的规定。
表1-1中直流被测量对纹波的含量、湿度、辅助电源电压和频率所引起的改变量对“袖珍型”万用表不予考核。
4.3.3.1升降变差
指示值的升降变差不应超过允许基本误差的绝对值。4.3.3.2电阻量限电池电压变化影响按GB7676.6--1987中5.2.5的规定。4.3.3.3位置影响
当万用表所规定的位置为支撑水平或其他位置时，当在任意方向偏离标准位置10°时所引起的改变量应不超过等级指数的100%。4.4确定改变量的条件
按GB7676.1--1987中5.3的规定。4.5其他电的和机械的要求
4.5.1安全要求
4.5.1.1电压试验
万用表和附件的所有电路对外壳间的绝缘，应能耐受频率为45～65Hz中任-一频率，实际正弦波的交流电压历时1min的试验。
试验电压应根据方用表和附件中最大额定电压，从GB6738一1986表I中选择相适应的试验电压，并应符合GB6738—1986中6.5.3要求。4.5.1.2绝缘电阻
JB/T8381-1996
万用表和附件的所有线路和外壳间的绝缘电阻，应符合GB6738---1986中6.6的要求4.5.2阻尼

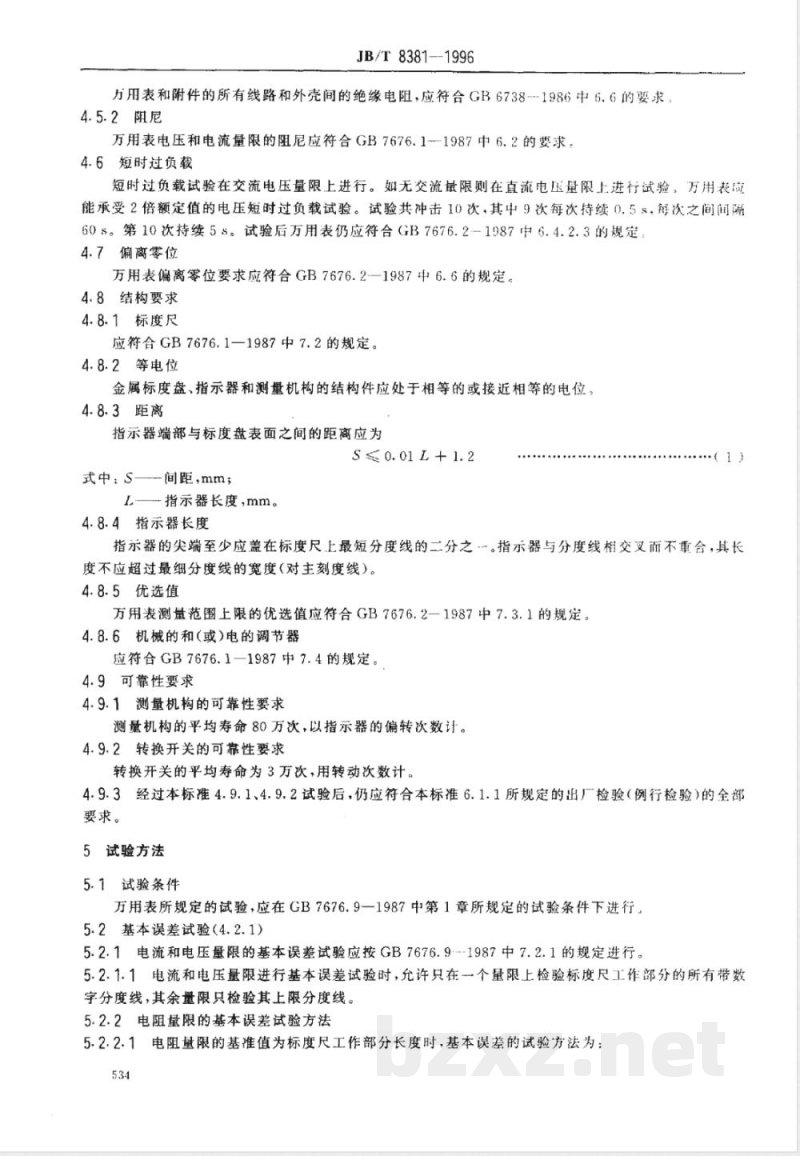

万用表电压和电流量限的阻尼应符合GB7676.1-1987中6.2的要求。4.6短时过负载
短时过负载试验在交流电压量限上进行。如无交流最限则在直流电压量限上进行试验，万用表应能承受2倍额定值的电压短时过负载试验。试验共冲击10次，其中9次每次持续0.5$，每次之间间隔60s。第10次持续5。试验后万用表仍应符合GB7676.2-1987中6.4.2.3的规定4.7偏离零位
万用表偏离零位要求应符合GB7676.2—1987中6.6的规定。4.8结构要求
4.8.1标度尺
应符合GB7676.1—1987中7.2的规定。4.8.2等电位
金属标度盘、指示器和测量机构的结构件应处于相等的或接近相等的电位。4.8.3距离
指示器端部与标度盘表面之间的距离应为S≤ 0.01 L+1.2
式中：S间距，mm;
L指示器长度，mm。
4.8.4指示器长度
（1）
指示器的尖端至少应盖在标度尺上最短分度线的二分之-一。指示器与分度线相交叉而不重合，其长度不应超过最细分度线的宽度（对主刻度线）。4.8.5优选值
方用表测量范围上限的优选值应符合GB7676.2一1987中7.3.1的规定。4.8.6机械的和（或）电的调节器应符合GB7676.11987中7.4的规定。4.9可靠性要求
4.9.1测量机构的可靠性要求
测量机构的平均寿命80方次，以指示器的偏转次数计。4.9.2转换开关的可靠性要求
转换开关的平均寿命为3万次，用转动次数计。4.9.3经过本标准4.9.1、4.9.2试验后，仍应符合本标准6.1.1所规定的出厂检验（例行检验）的全部要求。
5试验方法
5.1试验条件
万用表所规定的试验，应在GB7676.9一1987中第1章所规定的试验条件下进行。5.2基本误差试验（4.2.1）
5.2.1电流和电压量限的基本误差试验应按GB7676.9-1987中7.2.1的规定进行。5.2.1.1电流和电压量限进行基本误差试验时，允许只在个量限上检验标度尺工作部分的所有带数字分度线，其余量限只检验其上限分度线。5.2.2电阻量限的基本误差试验方法5.2.2.1电阻量限的基准值为标度尺工作部分长度时，基本误差的试验方法为：534
JB/T83811996
可将调节电阻器依次调节至各带数字点分度线的阻值上，记录指示器偏离带数字点分度线的弧长。对每条选定分度线.用弧长百分数表示的基本误差计算表示如下：【偏离带数实点弧长×100%
上作部分弧长
（2）
5.2.2.2电阻量限的基本误差试验时.允许只在--个量限上检查测量范围内的带数字分度线，其他量限则检查近似中心电阻的带数字分度线。5.2.3在检查基本误差时，应计算指示值的升降变差。当被测量逐渐增加和减少时，将被试表指示器平稳地移向标度尺的同-·点上，取两次被测量实际之差的最大值作为升降变差，应不超过等级指数。5.3环境温度引起的改变量（4.3.3）5.3.1环境温度引起的改变量应分别在直流、交流电压、电流量限和电阻量限上进行。5.3.2试验方法按GB7676.9—1987中3.2的规定。5.3.3检查改变量时.允许只在--个量限上检查标度尺工作部分的所有带数字分度线，在其余量限上只检查其.L限分度线，非线性标度尺电阻量限则检查其近似中心电阻的带数字分度线。5.4交流被测量频率引起的改变量（4.3.3）5.4.1检查在交流电压和电流量限上进行。5.4.2试验方法按GB7676.9--1987中3.8的规定。允许只检查其上限分度线。5.5外磁场引起的改变量（4.3.3）5.5.1检查在任意直流电压或电流量限上进行。5.5.2试验方法按GB7676.9·1987中3.5的规定。5.6位置引起的改变量（4.3.2）5.6.1检查在任意电压或电流量限.上进行。5.6.2试验方法按GB7676.9--1987中3.4的规定。5.7由电池电压引起的改变量（4.3.3.2）试验方法按GB7676.9—1987中3.11的规定。5.8电压试验（4.5.1.1)

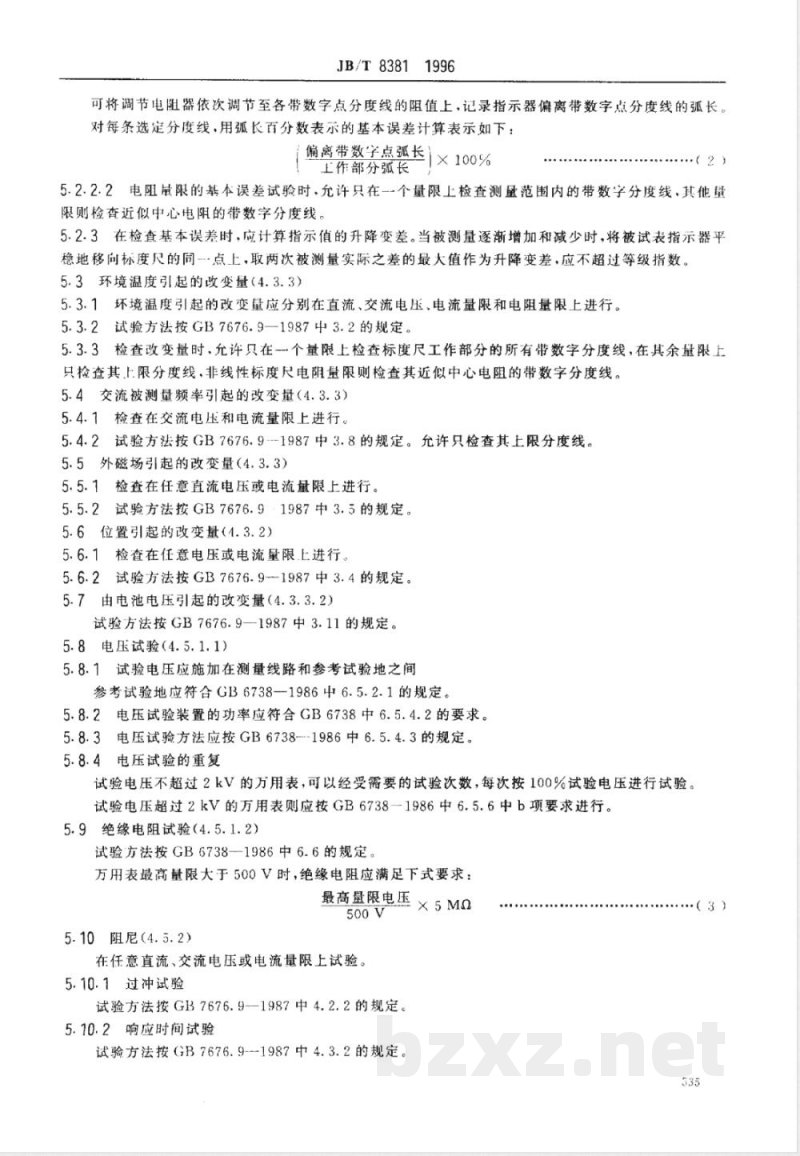

5.8.1试验电压应施加在测量线路和参考试验地之间参考试验地应符含GB6738-1986中6.5.2.1的规定。5.8.2电压试验装置的功率应符合GB6738中6.5.4.2的要求。5.8.3电压试验方法应按GB6738--1986中6.5.4.3的规定。5.8.4电压试验的重复
试验电压不超过2kV的万用表，可以经受需要的试验次数，每次按100%试验电压进行试验。试验电压超过2kV的万用表则应按GB6738---1986中6.5.6中b项要求进行。5.9绝缘电阻试验（4.5.1.2）
试验方法按GB6738-1986中6.6的规定。万用表最高量限大于500V时，绝缘电阻应满足下式要求：最高量限电压×5M
5.10阻尼（4.5.2）
在任意直流、交流电压或电流量限上试验。5.10.1过冲试验
试验方法按G37676.9--1987中4.2.2的规定。5.10.2响应时间试验
试验方法按GB7676.9--1987中4.3.2的规定。（3）
5.11短时过负载试验（4-6）
JB/T83811996
万用表的短时过负载试验应在交流、直流电压量限的最高量限上进行。试验方法按GB7676.9-1987中4.4的规定。5.12偏离零位试验（4.7）
试验在任意量限上进行。
试验方法按GB7676.9--1987中4.9的规定。5.13机械的和（或）电的调节器检查（4.8.6）试验方法按GB7676.9--1987中4.18的规定。5.14可靠性试验
可靠性验证试验按JB/T6214-1992中6.4.1确定试验方案5.14.1试验方案
选用α=β=0.2D.3、=1定时截尾试验方案。5.14.2抽样数量及试验次数：
5.14.2.1测量机构的抽样数量和试验次数见表1：表1
抽样台数
5.14.2.2转换开关的抽样数量及试验次数见表2：表2
拖样台数
每台试验次数，万次
每台试验次数，方次
5.14.2.3测量机构、转换开关的可靠性试验应分别在二组抽样样机上进行5.14.3试验方法
5.14.3.1测量机构的可靠性试验程序a）按表1规定抽取样品在标准条件下进行不少于2h的预处理；b）按本标准规定的出厂检验（例行试验）项目进行试验，除发现A类不合格外，允许乃无故障的样品替换进行试验；
c）按抽样台数确定偏转次数；
d）将样品通过定时开关，接人使被试表指示器能周期地产生80%上量限指示的激励电路中，调整定时开关的开闭时间，使开闭周期为响应时间的二倍即8S；e）按所确定的偏转次数和程序d)的试验方法进行偏转试验；f）重复程序a）；
g）按出厂检验（例行试验)项目进行试验，并记录失效数。5.14.3.2转换开关可靠性试验程序a）按表2规定抽取样品，在标准条件下进行不少于2h的预处理；b）见第5.14.3.1中b)项；
c）按抽样台数从表2确定旋转次数；d）将开关从一个极端位置到另一极端位置旋转为-次，对无止档的开关则旋转360\为-次；e）以6$周期、按程序c)所要求的旋转次数进行试验，先以顺时针方向旋转1000次再逆附针旋转536
JB/T 8381--1996
1000次，如此反复，旋转到所规定的旋转次数；f）重复程序a)；
g）按出厂检验（例行试验)项目进行试验、并记录失效数。6检验规则
6.1仪表和附件的检验分为：
a）出厂检验（例行检验）；
b）型式检验；
c）周期性检验：
d）可靠性验证试验。
6.1.1出检验（例行试验）
出厂检验是对每个产品进行的检验，其检验项目为：外观（见附录A）；
基本误差（5.2）；
一升降变差（5.2.3）；
—偏离零位（5.12）；
响应时间（5.10.2）；
一位置影响（5.6）；
安全检查（5.8和5.9）。
6.1.2型式检验
按本标准规定的所有技术要求进行检验。在下列情况下进行型式检验。一新产品在样品及批试鉴定时进行；一当仪表在结构、工艺或主要材料上有所改变，可能影响本标准规定时进行；成批生产间断一年后又重新投产时进行。6.1:3周期性检验
为了保证产品质量稳定而定期进行的检验。周期性检验分为：6.1.3.1每三年不少于-次的周期性检验，其检验项目按型式检验项目全部进行。6.1.3.2每年不少于..-次的周期性检验其检验项目为出厂试验的全部项目（6.1.1）
-温度影响（5.3）；
交流频率影响（5.4）
允许过负载（5.11）；
外磁场影响（5.5）；
一电池电压引起改变量（5.7）；过冲试验（5.10.1）。
6.1.4可靠性验证试验
对于每种产品在批量生产定型时应进行可靠性验证试验。至少每隔五年应重做--次可靠性验证试验。
产品的关键结构或材料进行重大修改时，以及产品停产三年以上又恢复生产时均应做可靠性验证试验。
6.2型式试验和周期性检验抽样方案按GB/T2829选择判别水1.RQI=30的二次抽样方案。537
6.3不合格分类
不合格分类为A、B、C三类。
JB/T 8381—1996
En.Ae,Re]-
[4,0,2
6.3.1定A类不合格为1,B类不合格为0.6.C类不合格为0.2，6.3.2试验项目不合格类别的划分见附录A，对于一个样品的某个试验项目发生一次或次以上的不合格，均按个不合格计。
6.4检验结果的判定
6.4.1--般性能检验判定原则：
试验中发现任一样品有A类不合格或折算为A类不合格数的和等于或大于1时，则判定该样品为不合格。
6.4.2型式检验和周期检验的判定原则按GB2829--1987中4.11.2b)项方案进行判定。6.4.3可靠性验证试验的抽样方法按本标准5.14.2规定的抽样数量，在出厂试验合格的产品中随机抽样。如有不合格项目的样品可按5.14.3规定替换。
可靠性验证试验的样品应单独抽样，进行5.14.3的试验6.4.4可靠性验证试验的判定原则在验证试验后的检验中，出现不合格样品台数小于或等于接收判别数A。台（A。一1)时，则判定可靠性试验合格；大于接受判别数A。台时，则判定可靠性试验不合格。7标志、包装、运输和存
7.1标志
7.1.1通用标志和符号按GB7676.1-1987中8.1的规定，使用环境的分组标志按ZBN21002中4.1的规定。
7.1.2标志和符号位置
7.1.2.1标度盘上应给出的标志和符号按GB7676.1中8.2的规定。对使用环境条件与GB7676.1规定不同的仪表，还应给出组别标志。7.1.2.2标志除在标度盘给出外，其他标志和符号应在有关文件中给出。7.1.3关于影响量的标称使用范围和标称值的标志按GB7676.1-1987中8.3的规定。7.1.4接线端的标志和符号
见GB7676.1--1987中第9章。
7.2包装
万用表及附件的包装应满足GB/T15464中各项规定。其包装标志和随机文件按GB/T15464执行。
7.3运输和贮存
应满足ZBN21002一1988中表2的规定。7.4运输和运输贮存基本环境条件的试验方法以下各项试验应在出厂包装条件下进行：7.4.1高温试验
按ZBY002—1984中3.1的规定进行。7.4.2低温试验
JB/T8381—1996
按ZBY002---1984中3.2的规定进行。7.4.3湿热试验
按ZBY002---1984中3.3的规定进行。7.4.4连续冲击试验
按ZBY002-1984中3.4的规定进行。7.4.5自由跌落试验
按ZBY002-1984中3.5.1的规定进行，跌落高度250mm。7.5出包装产品验收规则
按ZBY002--1984中第4章规定进行。7.6贮存
7.6.1仪表及附件在不包装条件下，在室内存放条件为0～40℃，相对湿度应在40%～85%，且空气中不应含有足以引起腐蚀的有害物质。7.6.2仪表及附件如存放在仓库内，则应在制造厂原包装条件下放在货架上保管。539
JB/T 8381--1996
2+ 2861---69292 1
2861-1
29280922861992920
69217286192
81 # t+ 286 --5*9292 19
2 2861.- *9292 80
82中186139929
3'2 + 2861--1'9292 80
1'2 8 ± 2861-1 9292 85
uu(2'+T 10'0)
