【机械行业标准(JB)】 立式电解成形机 技术条件

中华人民共和国机械行业标准
立式电解成形机
1主题内容与适用范围
技术条件
本标准规定了立式电解成形机设计、制造和验收技术要求。本标准适用于立式电解成形机。2引用标准
GB5226机床电气设备通用技术条件GB 9061:
金属切削机床通用技术条件
ZBJ50004金属切削机床噪声声压级的测定ZBnJ50008.3金属切削机床装配通用技术条件ZBJ50011机床涂漆技术条件
ZBJ50016金属切削机床液压系统通用技术条件JBn3997机床灰铸铁件技术条件
JB/T5770立式电解成形机参数
JB5759立.式电解成形机精度
3立式电解成形机结构
立式电解成形机一般由下列各部分组成：a.
立式电解成形机主机系统；
电气控制系统；
加工电源；
电解液系统；
抽风装置：
安装机床用地脚螺栓、螺母、垫圈及调整用垫铁等；阴、阳极导电软电缆一副。
扩大机床使用性能的特殊附件，根据用户要求，按协议供应。4
制造质量
4.1床身、横梁、立柱等铸件质量，应符合JBn3997的要求。JB5760—91
4.2机床工作台、床身、横梁、立柱等零件应采用耐腐蚀材料制造，以加强防腐性能。4.3与电解液直接接触的工件箱、螺栓、螺母、管接头及手轮等机械零件，应采取防腐措施，以防腐蚀。4.4工件箱制造应保证密封，以防高压电解液向外喷漏。4.5装配质量应保证装配间隙和零件变形量符合设计标准。主轴头装配时应预加反力（按1A2N计算），以消除各零件间的装配间隙。4.6机床的防腐措施须有效。
中华人民共和国机械电子工业部1991-10-18批准1992-10-01实施

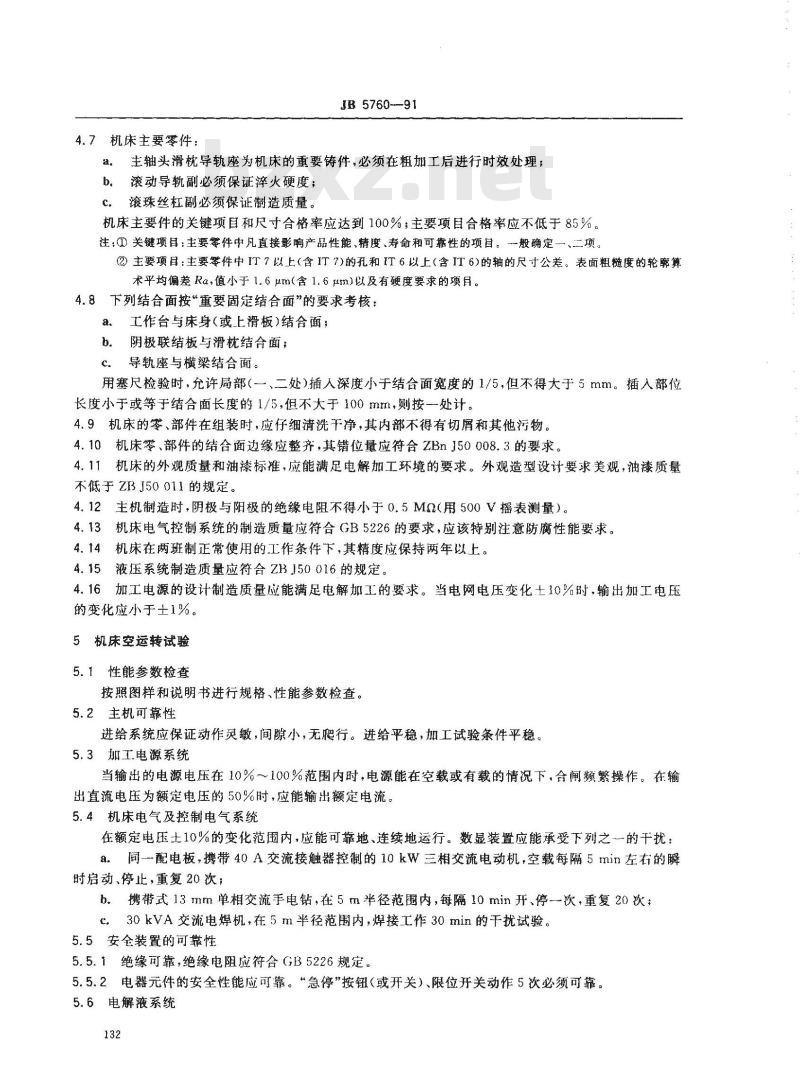

4.7机床主要零件：
JB 5760--9t
a.主轴头滑枕导轨座为机床的重要铸件，必须在粗加工后进行时效处理；b．滚动导轨副必须保证淬火硬度；C.滚珠丝杠副必须保证制造质量。机床主要件的关键项目和尺寸合格率应达到100%；主要项目合格率应不低于85%。注：①关键项目；主要零件中凡直接影响产品性能、精度、寿命和可靠性的项目。一般确定一、二项。②主要项目：主要零件中IT7以上（含IT7)的孔和IT6以上（含IT6)的轴的尺寸公差。表面粗糙度的轮廓算术平均偏差Ra，值小于1.6μm(含1.6μm)以及有硬度要求的项月。4.8下列结合面按“重要固定结合面”的要求考核：a、工作台与床身（或上滑板）结合面；b。阴极联结板与滑枕结合面；
c。导轨座与横梁结合面。
用塞尺检验时，允许局部（一、二处）插人深度小于结台面宽度的1/5，但不得大于5mm。插入部位长度小于或等于结合面长度的1/5，但不大于100mm，则按一处计。4.9机床的零、部件在组装时，应仔细清洗干净，其内部不得有切屑和其他污物。4.10机床零、部件的结合面边缘应整齐，其错位量应符合ZBnJ50008.3的要求。4.11机床的外观质量和油漆标准，应能满足电解加工环境的要求。外观造型设计要求美观，油漆质量不低于ZBJ50011的规定。
4.12主机制造时，阴极与阳极的绝缘电阻不得小于0.5MQ（用500V摇表测量）。4.13机床电气控制系统的制造质量应符合GB5226的要求，应该特别注意防腐性能要求。4.14机床在两班制正常使用的工作条件下，其精度应保持两年以上。4.15液压系统制造质量应符合ZBJ50016的规定。4.16加工电源的设计制造质量应能满足电解加工的要求。当电网电压变化土10%时，输出加工电压的变化应小于土1%。
5机床空运转试验
5.1性能参数检查
按照图样和说明书进行规格、性能参数检查。5.2主机可靠性
进给系统应保证动作灵敏，间隙小，无爬行。进给平稳，加工试验条件平稳。5.3加工电源系统
当输出的电源电压在10%一~100%范围内时，电源能在空载或有载的情况下，合闸频繁操作。在输出直流电压为额定电压的50%时，应能输出额定电流。5.4机床电气及控制电气系统
在额定电压土10%的变化范围内，应能可靠地、连续地运行。数显装置应能承受下列之一的干扰：a.间一配电板，携带40A交流接触器控制的10kW三相交流电动机，空载每隔5min左右的瞬时启动停止，重复20次；
b.携带式13mm单相交流手电钻，在5m半径范围内，每隔10min开、停一次重复20次：c。30kVA交流电焊机，在5m半径范围内，焊接工作30min的干扰试验。5.5安全装置的可靠性
5.5.1绝缘可靠，绝缘电阻应符合GB5226规定。5.5.2电器元件的安全性能应可靠。“急停”按钮（或开关）限位开关动作5次必须可靠。5.6电解液系统
JB 5760—91

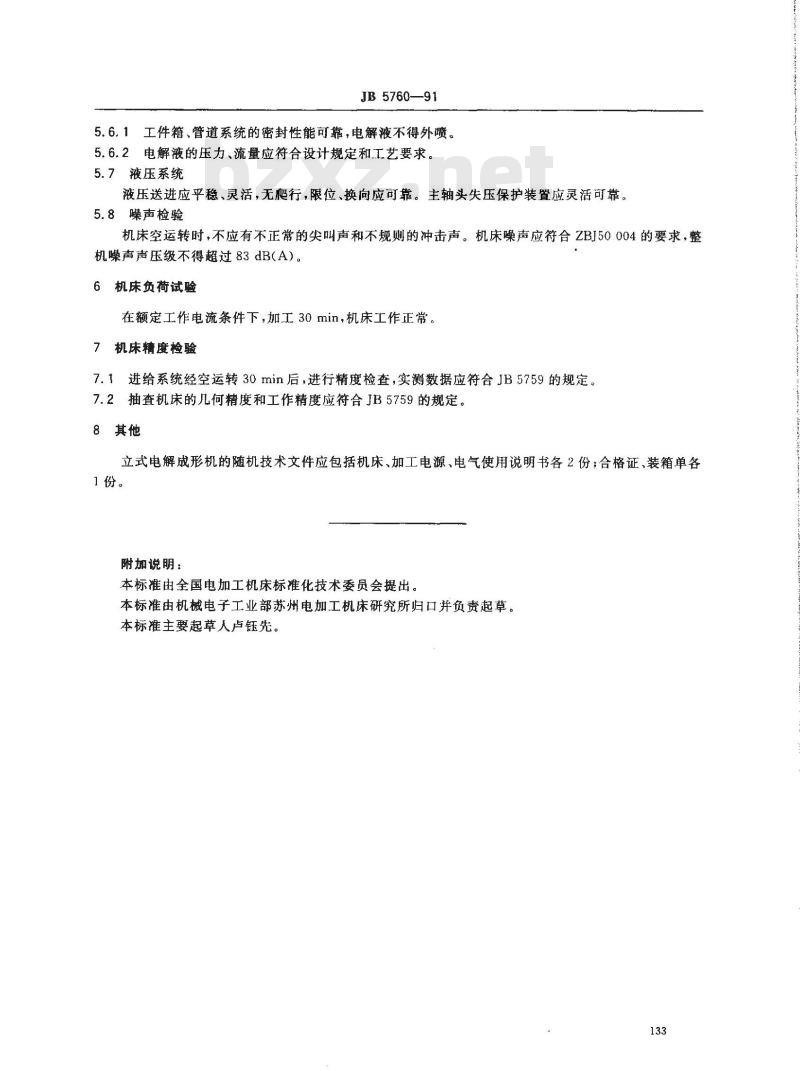

5.6.1工件箱、管道系统的密封性能可靠，电解液不得外喷。5.6.2电解液的压力、流量应符合设计规定和工艺要求。5.7液压系统
液压送进应平稳、灵活，无爬行，限位、换向应可靠。主轴头失压保护装置应灵活可靠。5.8噪声检验bzxz.net
机床空运转时，不应有不正常的尖叫声和不规则的冲击声。机床噪声应符合ZBJ50004的要求，整机噪声声压级不得超过83dB(A)。6机床负荷试验
在额定工作电流条件下，加工30min，机床工作正常。7机床精度检验
7.1进给系统经空运转30min后，进行精度检查，实测数据应符合JB5759的规定。7.2抽查机床的几何精度和工作精度应符合JB5759的规定。8其他
立式电解成形机的随机技术文件应包括机床、加工电源、电气使用说明书各2份；合格证、装箱单各1份。
附加说明：
本标准由全国电加工机床标准化技术委员会提出。本标准由机械电子工业部苏州电加工机床研究所归口并负责起草。本标准主要起草人卢钰先。
