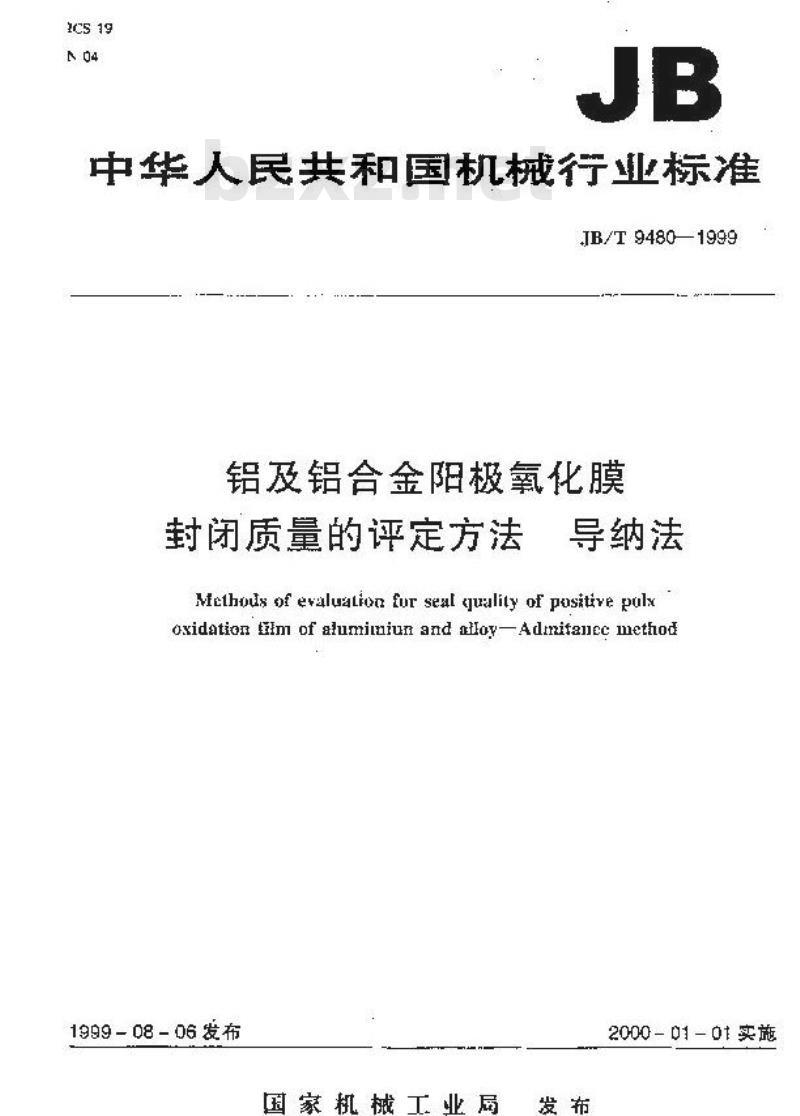

【机械行业标准(JB)】 铝及铝合金阳极氧化膜封闭质量的评定方法 导纳法

中华人民共和国机械行业标准
JB/T 9480—1999
铝及铝合金阳极氧化膜
封闭质量的评定方法
导纳法
Methous of evaluation fur seal guality of positive polxoxidation Eim of alumimniunand aloy-Admifanecmethod1999 - 08 - 06 发布
国家机械工业局
2000-01-01实施

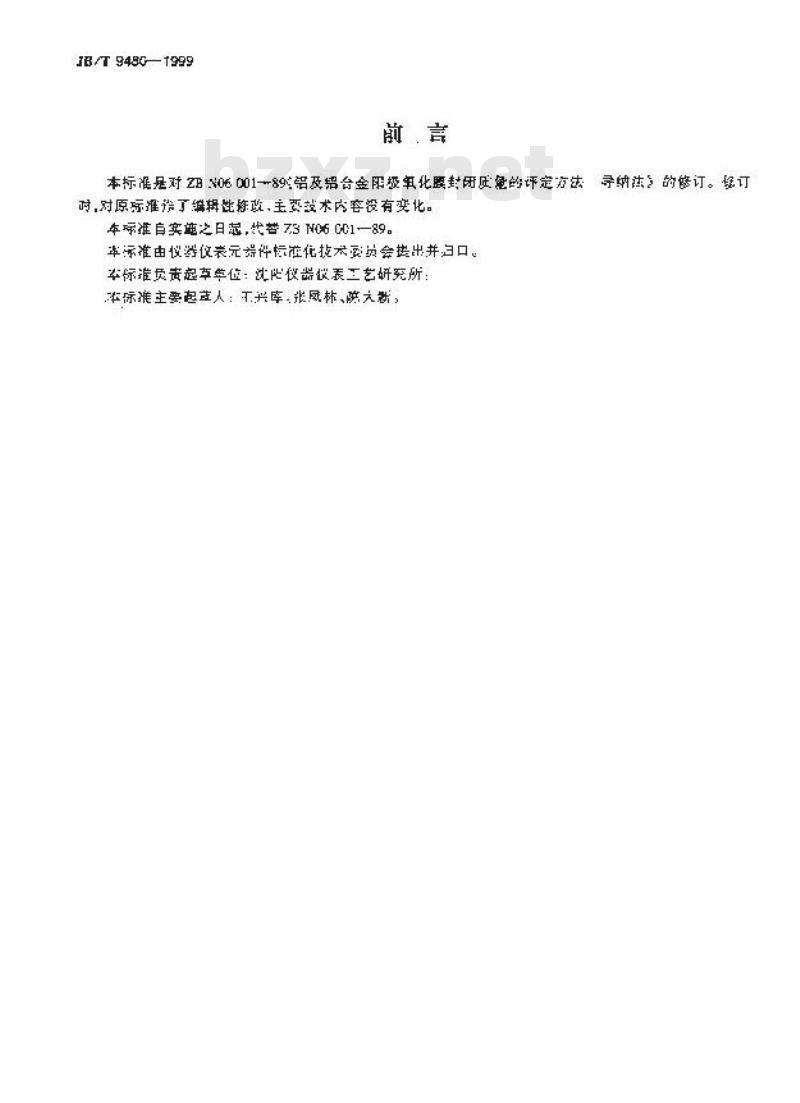

1B/T9480—1995
：寻纳法的够订。经订
本标准是对Z日N06001-89沿及铝台金服极氧化腰封闭压龟的评定方法时,对原标准偿了继辑比炼款，主要技术内容没有变化。本标准自实施之日蒸，代替73N06C01—89。毕标准由仪器仅表元录件标准化技术要员会接出并3口。举标准负责起车单位：比比仪器假表三艺研究所：本标准主要起支人：工兴库，张风林、大新，范因

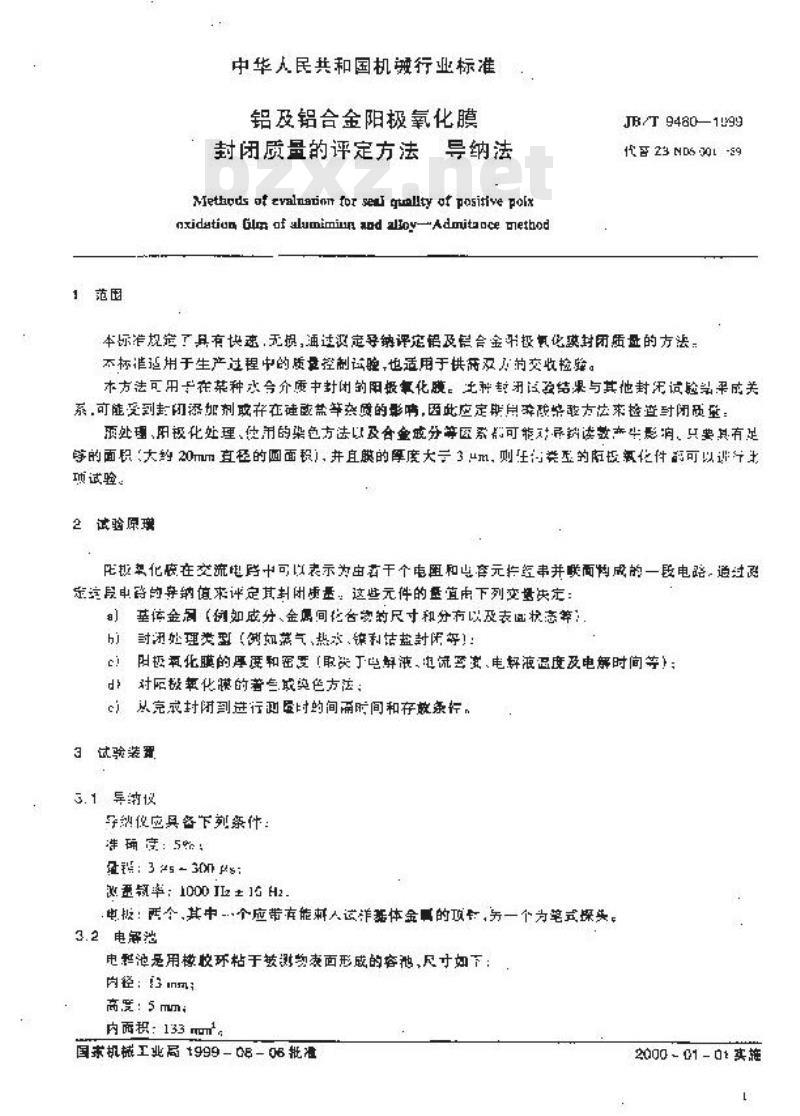

中华大民共和国机無行业标准
铝及铝合金阳极氧化膜
封闭质量的评定方法
导纳法
Methods ot evaluarian for senl quallty ot pasitive polxnxidatiun Gln of alumimiun andalloy-AdmitaacemethodJB/T 9480—1099
代23 ND6001 -59
本标准规定？具有快速，无损，通过汉定导纳课定铝及长合金极真化膜封团质盘的方法：不标谁适用于生产过程中的质量控制试验，也适用于供两双力的交收检验。本方法可用卡在荣种求合介质中封闭的阳圾事化膜，出种整达孕结果与其他封试验品采成关系，可能受到封闭器加剂联存在硅欧盐等紊质的影鸣，因此应定期自率酸悼驳方法来检查封闭质量：丽处理阳极化妊理、位用的染危方法以及合金分等医系前可能对序纳读数产牛影消，只要其有足够的面积（大约20mm直径的网面积），井直膜的降度大于3m，则任何类型的南板氯化件弱可以谢行出项试验。
2试验原瑰
陀拟望化底在交流电片中可以表示为由者干个电阻和出套元指距串并喉面均成的一段电路，道过改定良申跨的身纳值来评定其判闭质量。这些元件的暨直由下列变量决定：8）基齿金同（例如成分、金属间化合的尺寸和分布以及表面状意等：h
封闭处理类型【例如蒸气，热本，锦利洁盐封闭等！：阳钙氧化脑的厚度和密零（取决丁出解液、电流写实、电杯液画度及电解时间等）：e
对阿极氧化膜的著点最绝色方法：d
从完成村闭到进行测登时的间需时间和存效条行。e
3试验装露
3.1导这
学纳仪应具备下刻条件：
洋确度：5%！
：1000z152
.电：两个，其中个应带有能献人试详寒体金减的项行，务一个为笔式探头。3.2电解池
电程泄是用模收环粘于被谢物表面形成的容池，尺于如下：内径：f3nm
商爱: 5 mm;
内而积：133mml
国求机械工业高t999-08-06批准2000心10实推

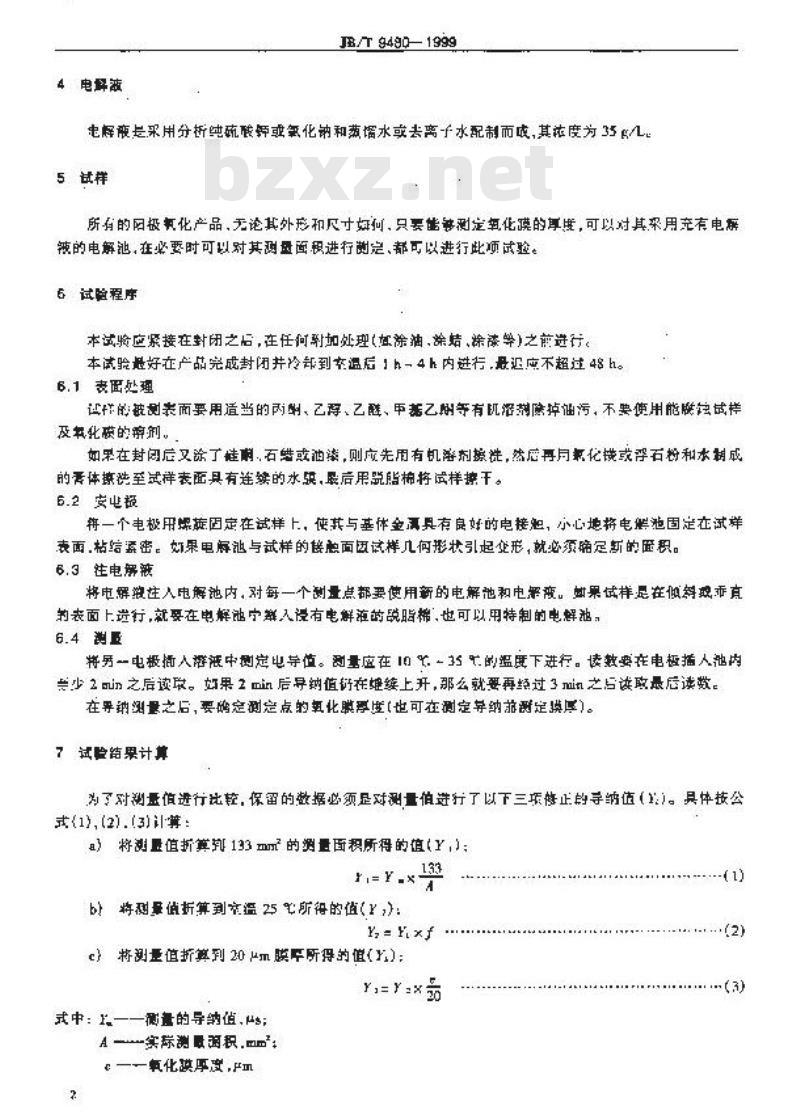

4电解液
JB/T9480—1999
电辉卡采用分析纯硫酸钾或氧化钠和葱增水或去离-水配制而成,其液度为35g几，5试样
所有的旧极氧化产品，无论其外和尺寸妇，只要能多测定氧化膜的厚度，可以对其采用充有电解获的电解池，在必要时可以对其测量面积进行测定，都可以进行此项试验。6试险程序免费标准下载网bzxz
本试验应紧接在封闭之后，在任何到加处理（驾涂油，涂结、筛漆等)之前进行。本试验量好在产品完成封闭并冷部到卒温后 1h-4 h内进行,最迟应不超过 48 h。6.1变面处理
试样的被测表面要用造当的丙耐、乙醇、乙醛、甲乙州等有肌沿剂除掉仙污，不要便用能魔独试样及氧化蔽的剂。
如果在封阅后又淤了鞋耐，石错或池素，则应先用有机率剂擦选，然虐再月氧化钱或孕石和水期成的吾体掠供至试样表面具有连续的水距，最后用脱脂棉将试样接干。6.2安电
将一个电极用爆兼固定在试样上，传其与毫全再具有良好的电接昶，小心地将电熊池固定在试详表面，粘结摄密。如果电解池与试样的接恕面因试样几何形状引起变形，就必须确定断的面积。6.3往电解液
将电解弹注人电解池内，对每一个测量点都要使用新的电解他和电累变。断果试样尼在倾料或乖直的表面上逆行，就要在电解池宁群入漫有电解范的说脂棉，也可以用特制的电解池，6.4潮区
将另一电报插人群减中测定电导值。测量应在10%35的温度下进行。读教要在电板插人池内尝少2in之后读取。如果2min后导纳值舒在雄练上开，那么就要再经过3nin之后读敢最后读数。在寻纳测量之后，要确定测定点的氧化膜厚【也可在测定导纳前谢定膜厚。7试验简果计算
为了对测量慎进行比较，保留的数据必须是对测量值进行了以下三项修正的导纳值（1)。具按公(1),(2).(3)计算：
）将测量值折算判133mm的测量面积所得的值（Y,)；133
b)将测量值折算到室温25 ℃所得的值(Y,):Y,=rxf
c）将测量值折算到20m膜所得的值（)：Y=Yax%
式中：——征量的导纳值,u;
A实际测最积,m
一氧化膜厚度，Fm

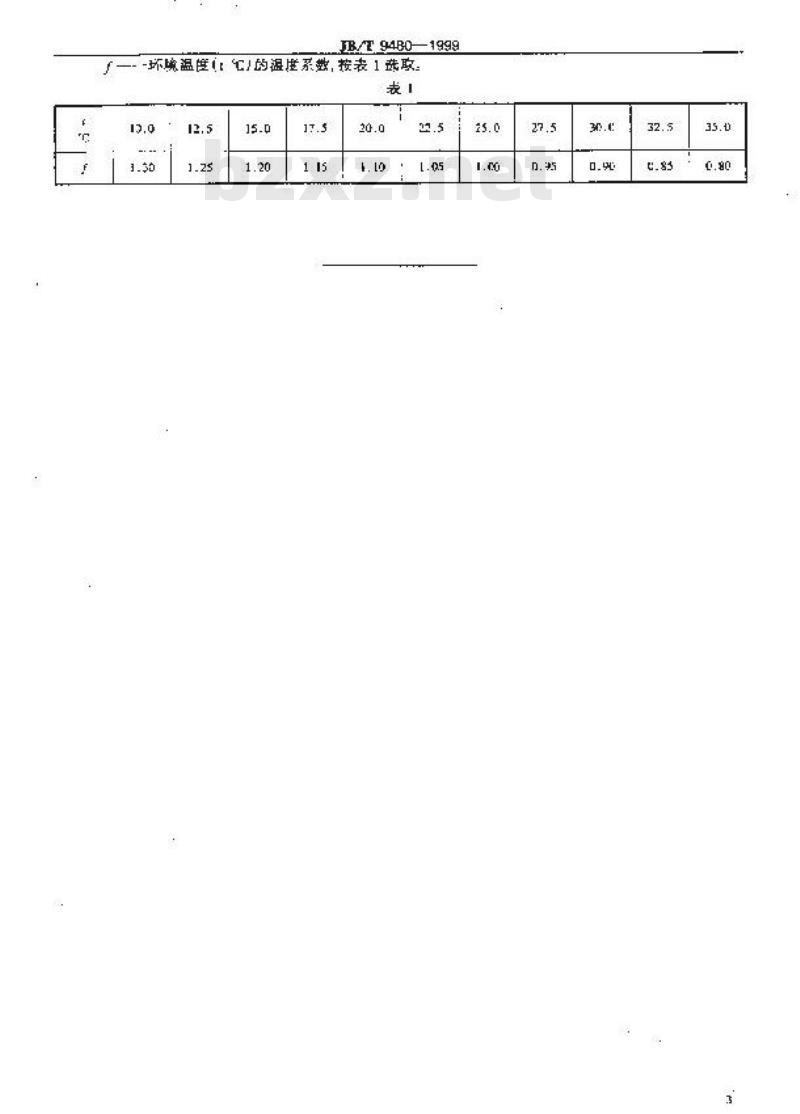

BT94B0-1999
厂—--环豌温度（“C/的温准系数，按表1选取表
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
