【机械行业标准(JB)】 恒力弹簧支吊架

JB/T8130.1—1999下载标准就来标准下载网

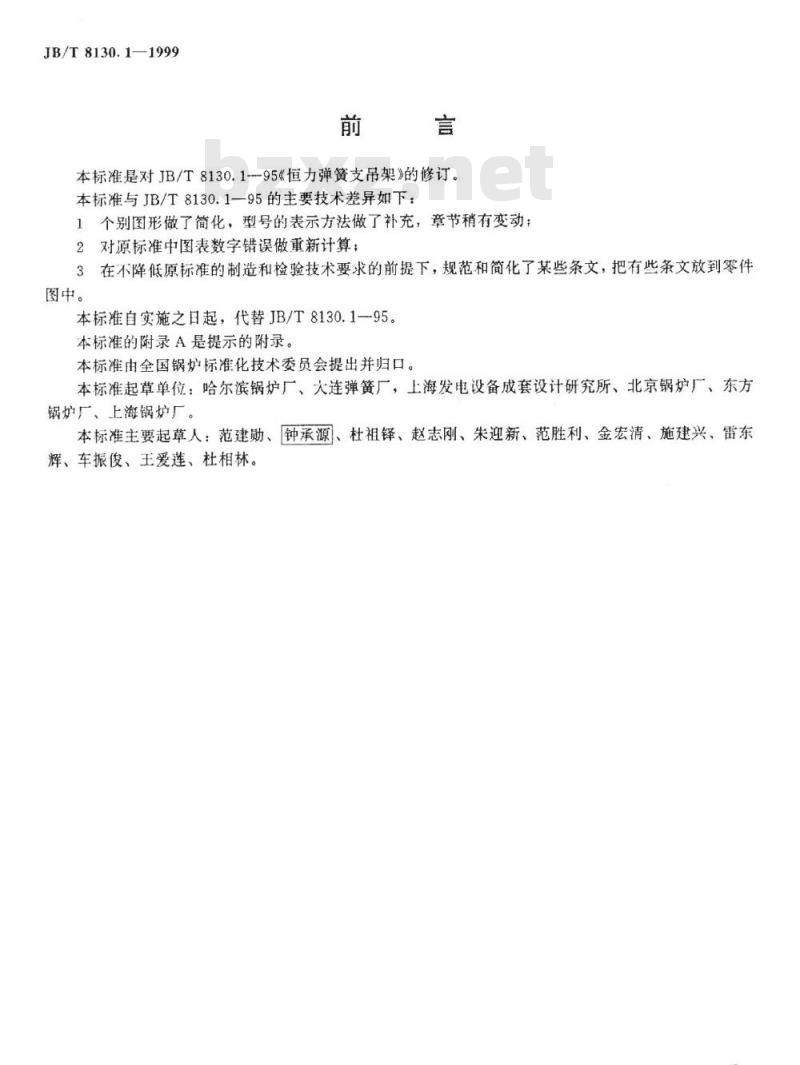

本标准是对JB/T8130.1--95《恒力弹簧支吊架》的修订。本标准与JB/T8130.1一95的主要技术差异如下：1个别图形做了简化，型号的表示方法做了补充，章节稍有变动：2对原标准中图表数字错误做重新计算；3在不降低原标准的制造和检验技术要求的前提下，规范和简化了某些条文，把有些条文放到零件图中。
本标准自实施之日起，代替JB/T8130.1一95。本标准的附录A是提示的附录。
本标准由全国锅炉标准化技术委员会提出并归口。本标准起草单位：哈尔滨锅炉厂、大连弹簧厂，上海发电设备成套设计研究所、北京锅炉厂、东方锅炉厂、上海锅炉厂。
本标准主要起草人：范建勋、钟承源、杜祖铎、赵志刚、朱迎新、范胜利、金宏清、施建兴、雷东辉、车振俊、王爱莲、杜相林。45

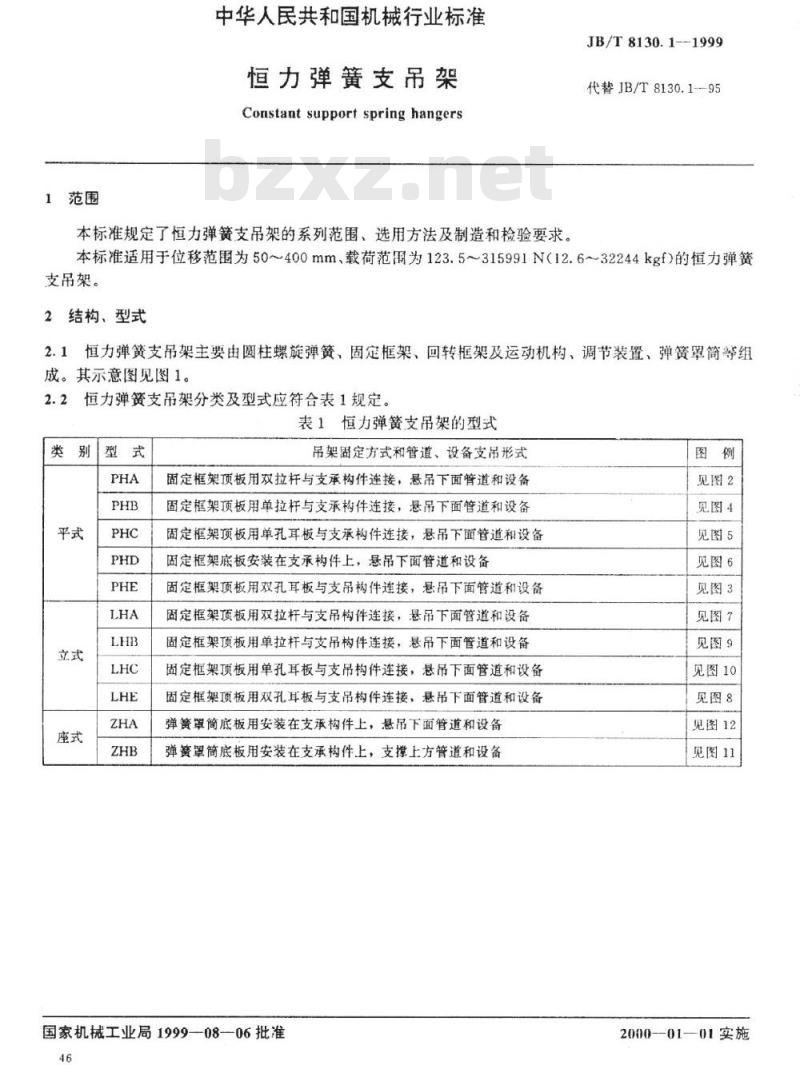

1范围
中华人民共和国机械行业标准
恒力弹簧支吊架
Constant support spring hangers本标准规定了恒力弹簧支吊架的系列范围、选用方法及制造和检验要求。JB/T8130.11999
代替JB/T8130.1-95
本标准适用于位移范围为50~400mm载荷范围为123.5~315991N（12.6~32244kgf)的恒力弹簧支吊架。
2结构、型式
2.1恒力弹簧支吊架主要由圆柱螺旋弹簧、固定框架、回转框架及运动机构、调节装置、弹簧罩筒等组成。其示意图见图1。
2.2恒力弹簧支吊架分类及型式应符合表1规定。表1恒力弹簧支吊架的型式
吊架固定方式和管道、设备支吊形式固定框架顶板用双拉杆与支承构件连接，悬吊下面管道和设备固定框架顶板用单拉杆与支承构件连接，悬吊下面管道和设备固定框架顶板用单孔耳板与支承构件连接，悬吊下面管道和设备固定框架底板安装在支承构件上，悬吊下面管道和设备固定框架顶板用双孔耳板与支吊构件连接，悬吊下面管道和设备固定框架顶板用双拉杆与支吊构件连接，悬吊下面管道和设备固定框架顶板用单拉杆与支吊构件连接，悬吊下面管道和设备固定框架顶板用单孔耳板与支吊构件连接，悬吊下面管道和设备固定框架项板用双孔耳板与支吊构件连接，悬吊下面管道和设备弹簧罩简底板用安装在支承构件上，悬吊下面管道和设备弹簧罩简底板用安装在支承构件上，支撑上方管道和设备国家机械工业局1999—08—06批准46
见图2
见图4
见图5
见图6
见图3
见图7
见图9
见图10
见图8
见图12
见图11
2000--01-01实施
3载荷位移系列表
JB/T8130.1—1999
位移向上示意图

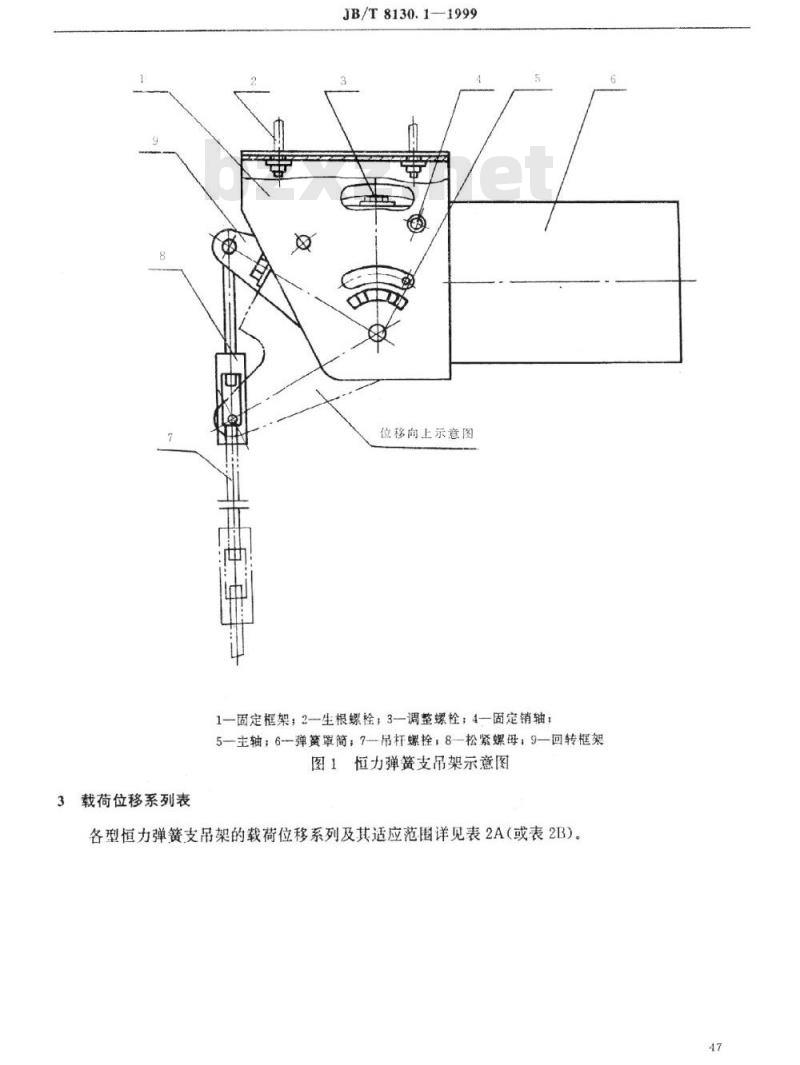

1—固定框架；2生根螺栓；3—调整螺栓；4—固定销轴；5一主轴；6弹黄罩简；7-吊杆螺栓，8—松紧螺母，9—回转框架图1恒力弹簧支吊架示意图
各型恒力弹簧支吊架的载荷位移系列及其适应范围详见表2A（或表2B）。47

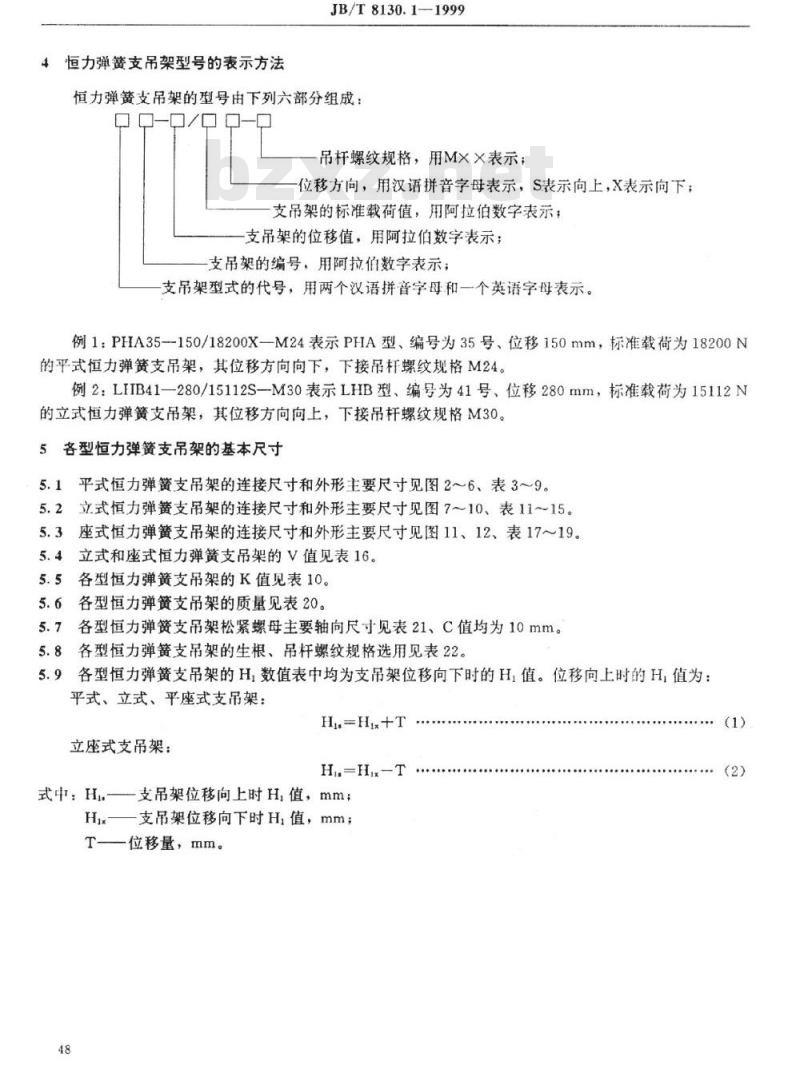

4恒力弹簧支吊架型号的表示方法JB/T8130.1-1999
恒力弹簧支吊架的型号由下列六部分组成：O0-0/口口0
吊杆螺纹规格，用MXX表示；
位移方向，用汉语拼音字母表示，S表示向上，X表示向下；支吊架的标准载荷值，用阿拉伯数字表示；支吊架的位移值，用阿拉伯数字表示；支吊架的编号，用阿拉伯数字表示；支吊架型式的代号，用两个汉语拼音字母和一个英语字母表示。例1：PHA35-150/18200X—M24表示PHA型、编号为35号、位移150mm，标准载荷为18200N的平式恒力弹簧支吊架，其位移方向向下，下接吊杆螺纹规格M24。例2：LIIB41一280/15112S一M30表示LHB型、编号为41号、位移280mm，标准载荷为15112N的立式恒力弹簧支吊架，其位移方向向上，下接吊杆螺纹规格M30。5各型恒力弹簧支吊架的基本尺寸5.1平式恒力弹簧支吊架的连接尺寸和外形主要尺寸见图2～6、表3～9。5.2立式恒力弹簧支吊架的连接尺寸和外形主要尺寸见图7～10、表1115。5.3座式恒力弹簧支吊架的连接尺寸和外形主要尺寸见图11、12、表17～19。5.4立式和座式恒力弹簧支吊架的V值见表16。5.5各型恒力弹簧支吊架的K值见表10。5.6各型恒力弹簧支吊架的质量见表20。5.7各型恒力弹贫支吊架松紧螺母主要轴向尺寸见表21、C值均为10mm。5.8各型恒力弹簧支吊架的生根、吊杆螺纹规格选用见表22。5.9各型恒力弹簧支吊架的H，数值表中均为支吊架位移向下时的H值。位移向上时的H值为：平式、立式、平座式支吊架：
立座式支吊架：
式中：H.—支吊架位移向上时H,值，mm；Hix支吊架位移向下时H值，mm；T-位移量，mm。
（2）
JB/T8130.1—1999

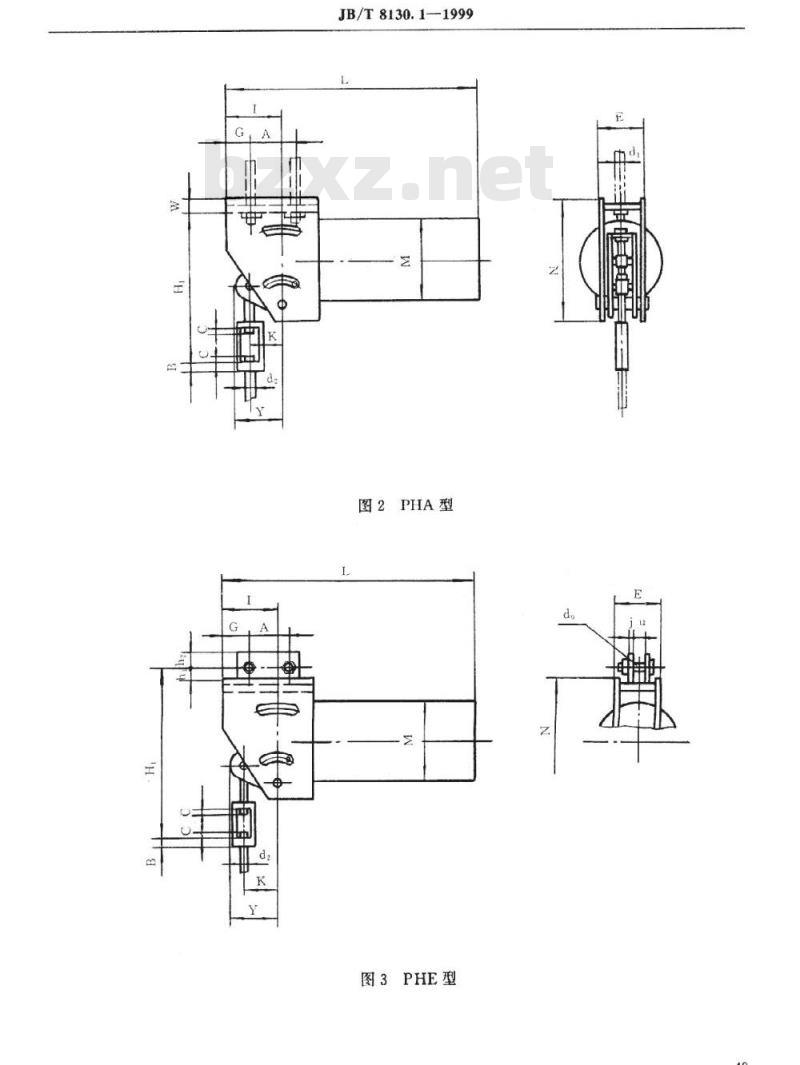

图2PHA型
图3PHE型
L值为同组中的最大值、
JB/T8130.1-1999
表3PHA、
PHE型吊架主要外形尺寸
2Y值表示同组吊架动作时最大的外形尺寸。L
图4PHB型
L值为同组中的最大值
JB/T8130.1-1999
图5PHC型
PHB、
PHC型吊架主要外形尺寸
2Y值表示同组吊架动作时最大的外形尺寸。170
JB/T8130.1-1999
图6PHD型
PHD型吊架主要外形尺寸
1L值为同组中的最大值。
2Y值表示同组吊架动作时最大的外形尺寸，M
JB/T8130.1—1999
K值表
图7LHA型
图8LHE型
56--59
L值为同组中的最大值
JB/T8130.1—1999
LIIE型吊架主要外形尺寸
2Y值表示同组吊架动作时最大的外形尺寸。M
图9LHB型
Q、L值为同组中的最大值。
JB/T8130.1—1999
图10LHC型
LHIC型吊架主要外形尺寸
LHB、
2Y值为同组吊架动作时最大的外形尺寸。G
JB/T8130.1—1999
ZHB型
图12ZHA型
