【机械行业标准(JB)】 手摇绞车

中华人民共和国专业标准
JB/T 9490 -99
手摇绞车
Hand winch
1984-09-30发布
中华人民共和国机械工业部
1985-02-01实施

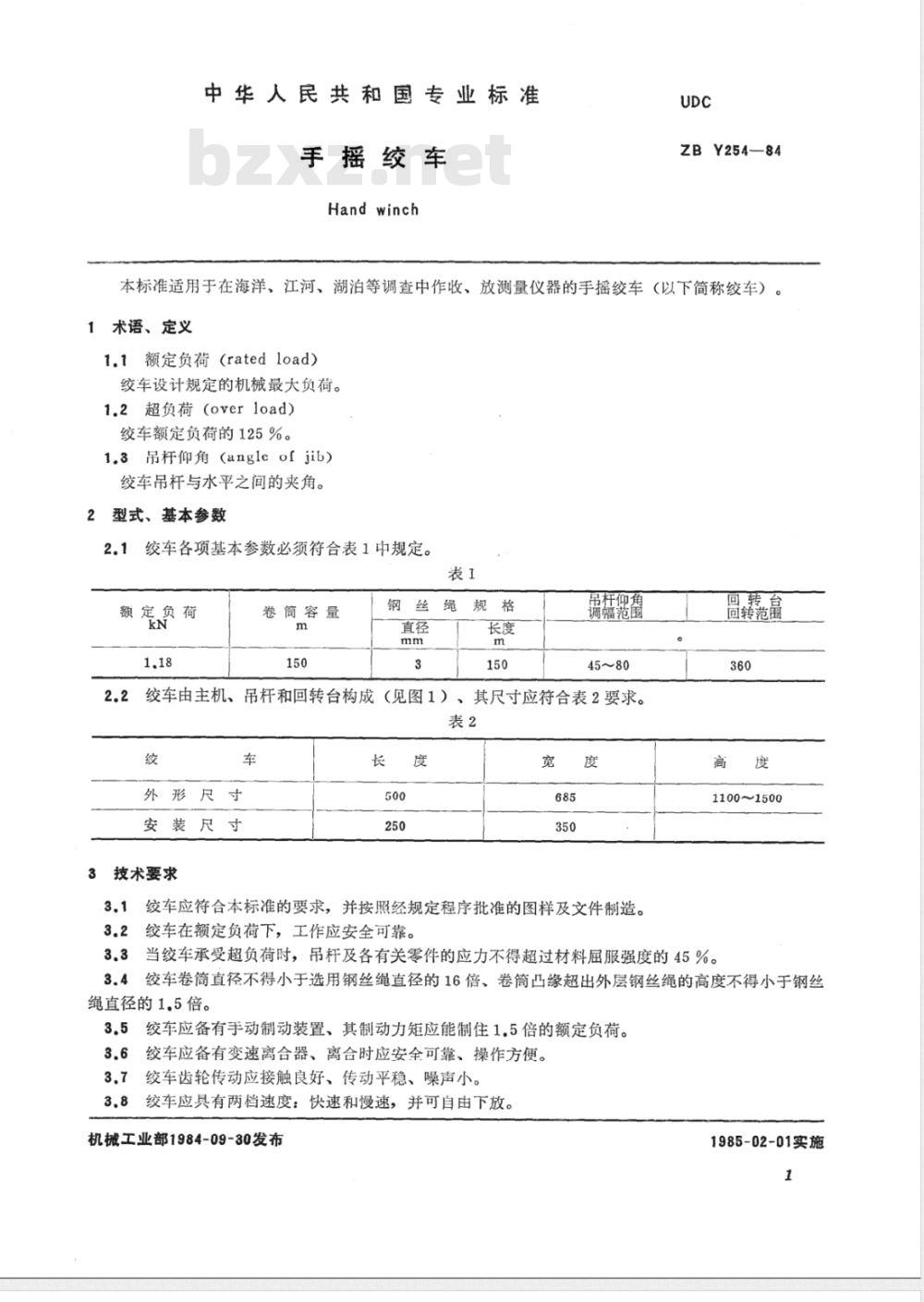

中华人民共和国专业标准
手摇绞车
Hand winch
ZBY254—84
本标准适用于在海洋、江河、湖泊等调查中作收、放测量仪器的手摇绞车（以下简称绞车）1术语、定义
1.1额定负荷（ratedload）
绞车设计规定的机械最大负荷。1.2超负荷（overload）
绞车额定负荷的125%。
1.3吊杆仰角（angleofjib）
绞车吊杆与水平之间的夹角。
2型式、基本参数
2.1绞车各项基本参数必须符合表1中规定。表1
额庭免荷
卷筒容量
钢丝绳规格
品仰角
调幅范萄
绞车由主机、吊杆和回转台构成（见图1）、其尺寸应符合表2要求。表2
外形尺寸
安装尺寸
3技术要求
绞车应符合本标准的要求，并按照经规定程序批准的图样及文件制造。3.2绞车在额定负荷下，工作应安全可靠。回转盒
回转范围
1100~1500
3.3当绞车承受超负荷时，吊杆及各有关零件的应力不得超过材料属服强度的45%。3.4绞车卷筒直径不得小于选用钢丝绳直径的16倍、卷筒凸缘超出外层钢丝绳的高度不得小于钢丝绳直径的1.5倍。
绞车应备有手动制动装置、其制动力矩应能制住1.5倍的额定负荷。绞车应备有变速离合器、离合时应安全可靠、操作方便。3.6
绞车齿轮传动应接触良好、传动平稳、噪声小。绞车应具有两档速度：快速和慢速，并可自由下放。机械工业部1984-09-30发布
1985-02-01实施

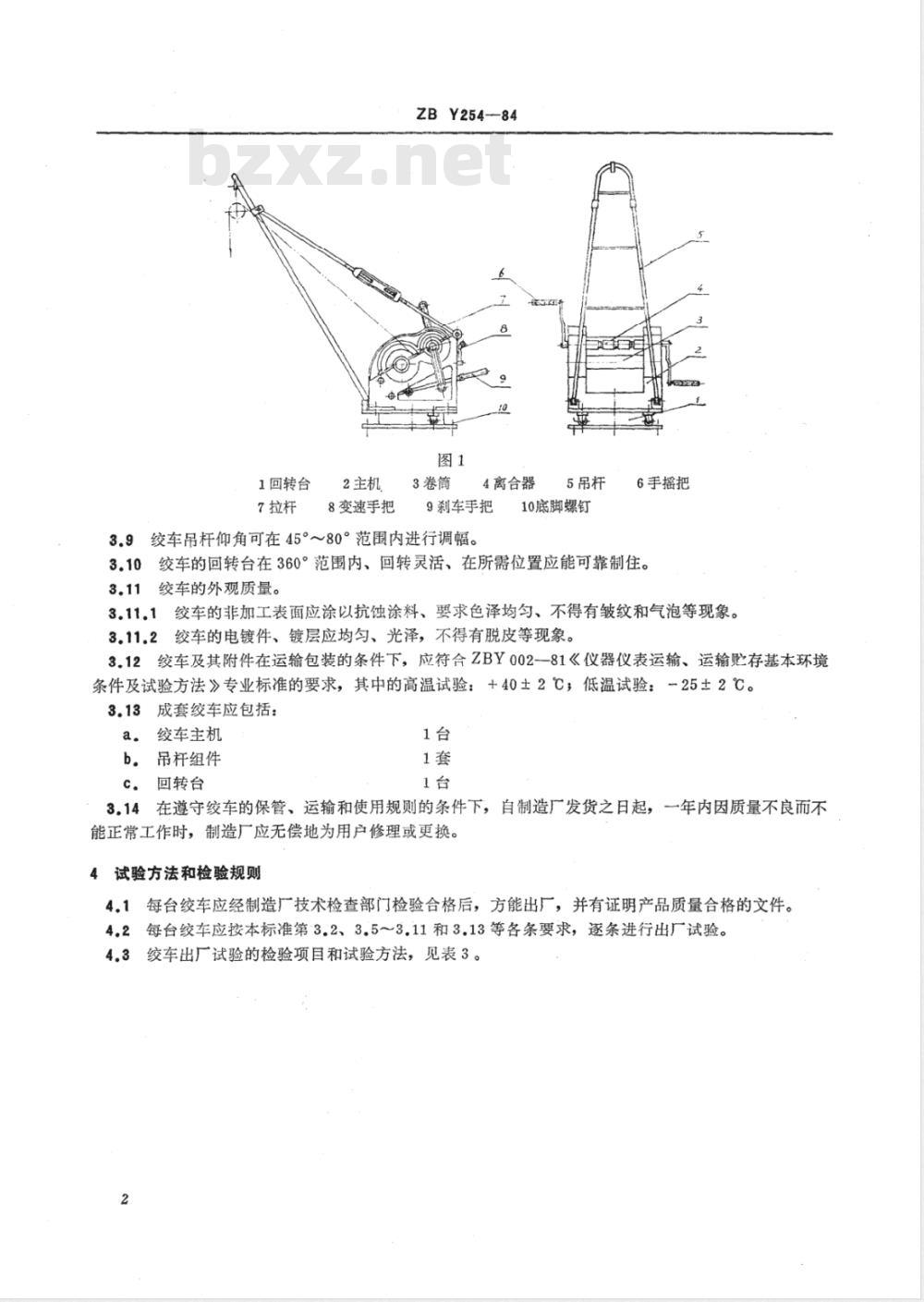

1回转台
7拉杆
2主机
8变速手把
ZBY254-84
3卷筒
4离合器
9刹车手把
3.9绞车吊杆仰角可在45°～80°范围内进行调幅。5吊杆
10底脚螺钉
6手摇把
3.10绞车的回转台在360°范围内、回转灵活、在所需位置应能可靠制住。3.11绞车的外观质量。
3.11.1绞车的非加工表面应涂以抗蚀涂料、要求色泽均匀、不得有皱纹和气泡等现象。3.11.2绞车的电镀件、镀层应均匀、光泽，不得有脱皮等现象。3.12绞车及其附件在运输包装的条件下，应符合ZBY002—81《仪器仪表运输、运输贮存基本环境条件及试验方法》专业标准的要求，其中的高温试验：+40土2℃；低温试验：-25±2℃。3.13成套绞车应包括：
绞车主机
b。吊杆组件
c。回转台
3.14在遵守绞车的保管、运输和使用规则的条件下，自制造厂发货之日起，一年内因质量不良而不能正常工作时，制造厂应无偿地为用户修理或更换。4试验方法和检验规则

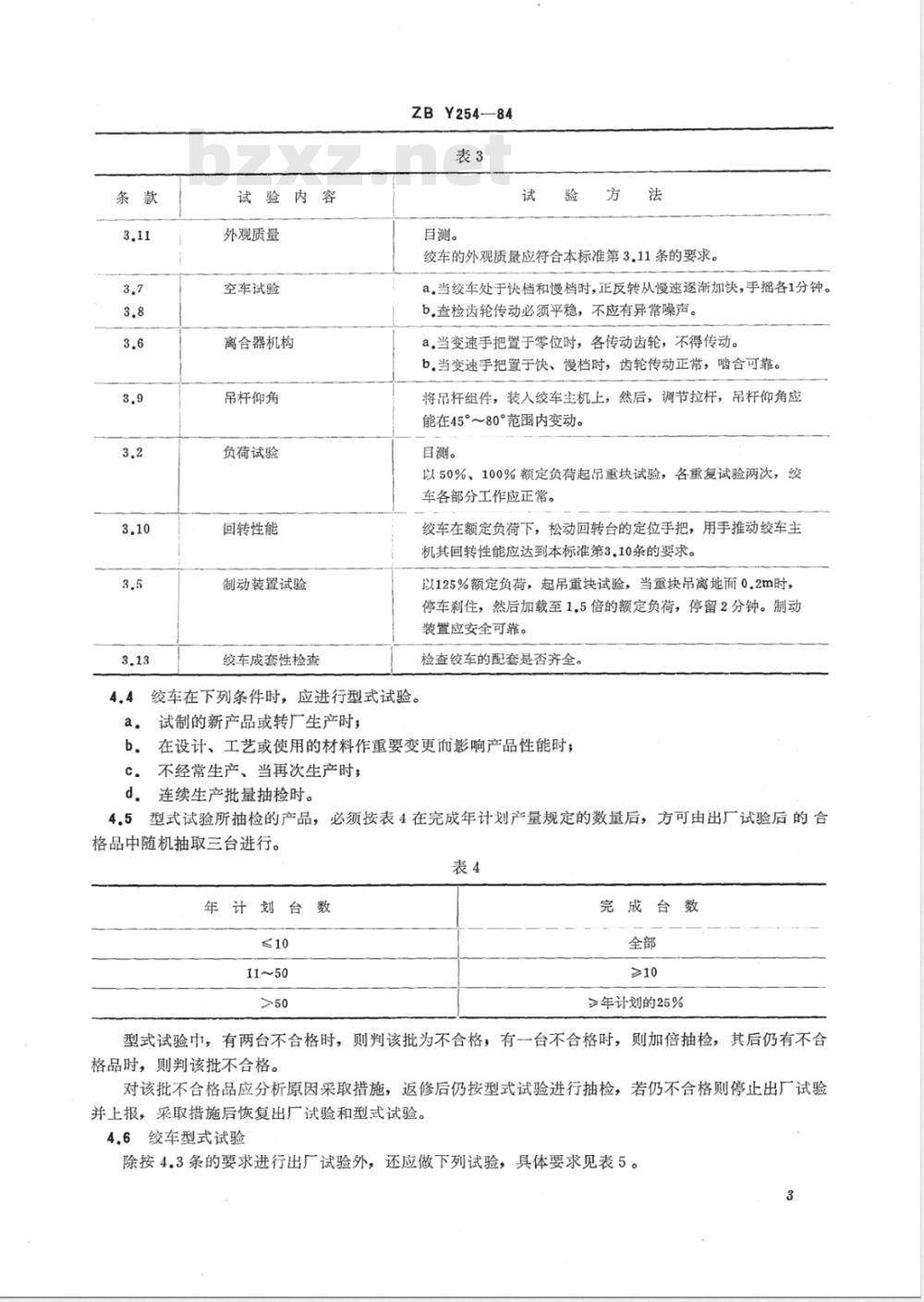

4.1每台绞车应经制造厂技术检查部门检验合格后，方能出厂，并有证明产品质量合格的文件。4.2每台绞车应按本标准第3.2、3.5～3.11和3.13等各条要求，逐条进行出厂试验。4.3绞车出厂试验的检验项目和试验方法，见表3。2
试验内容
外观质量
空车试验
离合器机构
吊杆仰角
负荷试验
回转性能
制动装置试验
绞车成套性检查
ZB Y254-—84
目测。
绞车的外观质量应符合本标准第3.11条的要求。a.当绞车处于快档和慢档时，正反转从慢速逐渐加快，手摇各1分钟。b.查检齿轮传动必须平稳，不应有异常噪声。a.当变速手把置于零位时，各传动齿轮，不得传动。b。当变速手把置于快、慢档时，齿轮传动正常，啮合可靠。将吊杆组件，装入绞车主机上，然后，调节拉杆，吊杆仰角应能在45°～80°范围内变动。
目测。
以50%、100%额定负荷起吊重块试验，各重复试验两次，绞车各部分工作应正常。
绞车在额定负荷下，松动回转台的定位手把，用手推动绞车主机其回转性能应达到本标准第3.10条的要求。以125%额定负荷，起吊重块试验，当重块吊离地而0.2m时停车刹住，然后加载至1.5倍的额定负荷，停留2分钟。制动装置应安全可靠。
检查绞车的配套是否齐全。
4.4绞车在下列条件时，应进行型式试验。试制的新产品或转厂生产时；
在设计、工艺或使用的材料作重要变更而影响产品性能时：b.
c。不经常生产、当再次生产时；d。连续生产批量抽检时。
4.5型式试验所抽检的产品，必须按表4在完成年计划产量规定的数量后，方可由出厂试验后的合格品中随机抽取三台进行。
年计划台数
完成台数
≥年计划的25%
型式试验中，有两台不合格时，则判该批为不合格，有一一台不合格时，则加倍抽检，其后仍有不合格品时，则判该批不合格。
对该批不合格品应分析原因采取措施，返修后仍按型式试验进行抽检，若仍不合格则停止出厂试验并上报，采取措施后恢复出厂试验和型式试验。4.6绞车型式试验
除按4。3条的要求进行出厂试验外，还应做下列试验，具体要求见表5。3
试验内容
卷筒几何尺寸检查
超负荷试验
贮存运输试验

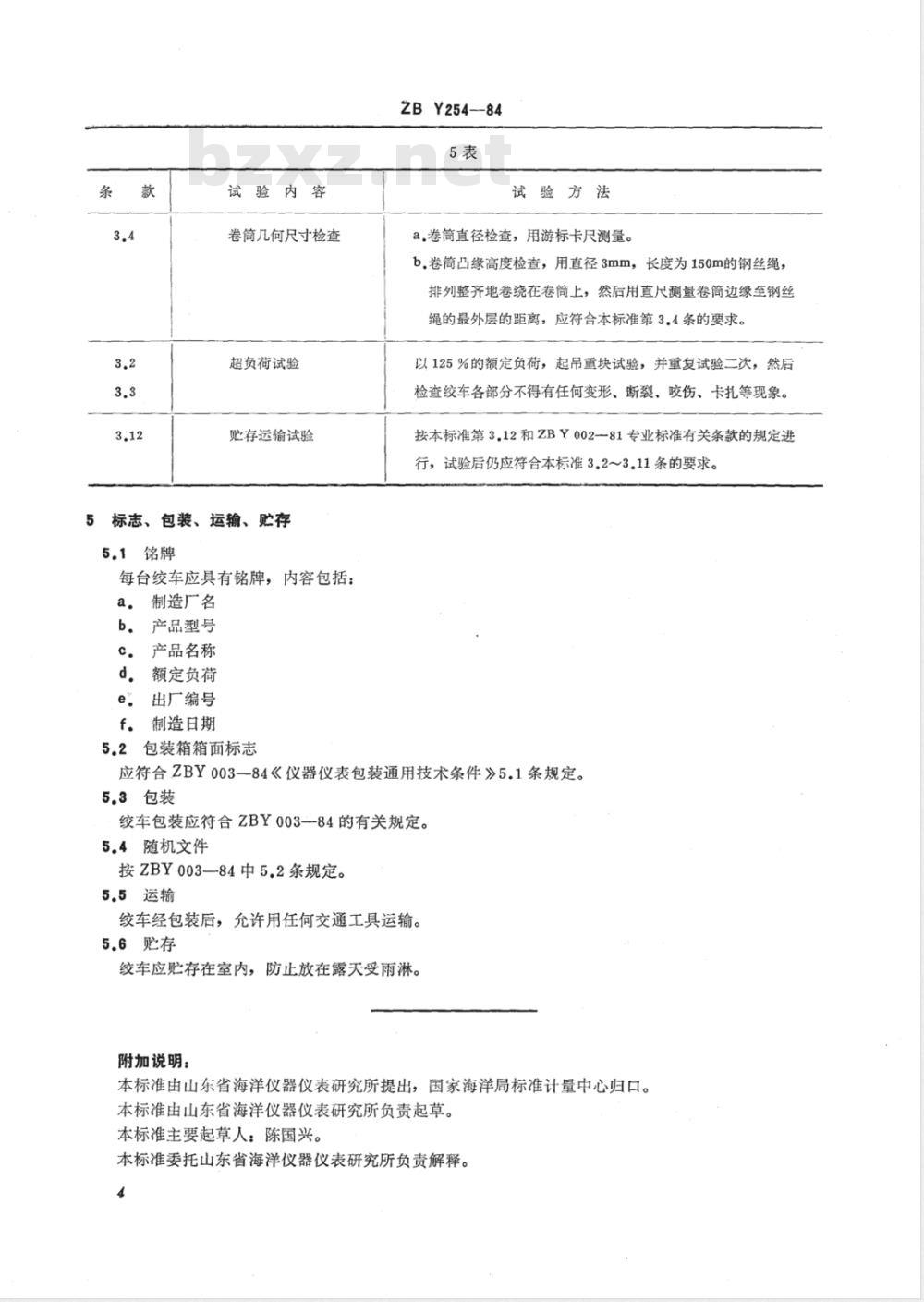

标志、包装、运输、贮存
5.1铭牌
每台绞车应具有铭牌，内容包括：a.
制造厂名
b。产品型号
产品名称
额定负荷
出厂编号
f。制造日期
5.2包装箱箱面标志
ZB Y254--84
试验方法
a.卷筒直径检查，用游标卡尺测量。b.卷筒凸缘高度检查，用直径3mm，长度为150m的钢丝绳，排列整齐地卷绕在卷筒上，然后用直尺测量卷简边缘至钢丝绳的最外层的距离，应符合本标准第3.4条的要求。以125%的额定负荷，起吊重块试验，并重复试验二次，然后检查绞车各部分不得有任何变形、断裂、咬伤、卡扎等现象。按本标准第3.12和ZBY002-81专业标准有关条款的规定进行，试验后仍应符合本标准3.2~3.11条的要求。应符合ZBY003—84《仪器仪表包装通用技术条件》5.1条规定。5.3包装
绞车包装应符合ZBY003-84的有关规定。5.4随机文件
按ZBY003—84中5.2条规定。
5.5运输
绞车经包装后，允许用任何交通工具运输。5.6贮存
绞车应贮存在室内，防止放在露天受雨淋。附加说明：
本标准由山东省海洋仪器仪表研究所提出，国家海洋局标准计量中心归口。本标准由山东省海洋仪器仪表研究所负责起草。本标准主要起草人：陈国兴。
本标准委托山东省海洋仪器仪表研究所负责解释。4
中华人民共和国
专业标准
手摇绞车
ZBY254—84
机械工业部仪器仪表工业局
标准化研究室出版
(北京复外三里河)
湖南省黔阳彩色印刷厂印刷
(湖南安江)
机械工业部仪器仪表工业局此内容来自标准下载网
标准发行站发行
（湖南洪江市
湘西科学仪器研究所）
开本880×1230
：印张1/2
字数7，600
1984年12月第一版1984年12月第一次印刷2,000
